高速U型龙骨机YX25-45/55/65

设备型号:YX25-45/55/65
材料厚度:0.4~0.6mm
成型道次:12 道成型
生产速度:40米/分钟
驱动方式:电机驱动,齿轮链传动
电机功率:5.5kw 变频调速
切刀材质:Cr12Mov 热处理制成
电话

全国热线

18659295206

设备详情 / Introduction

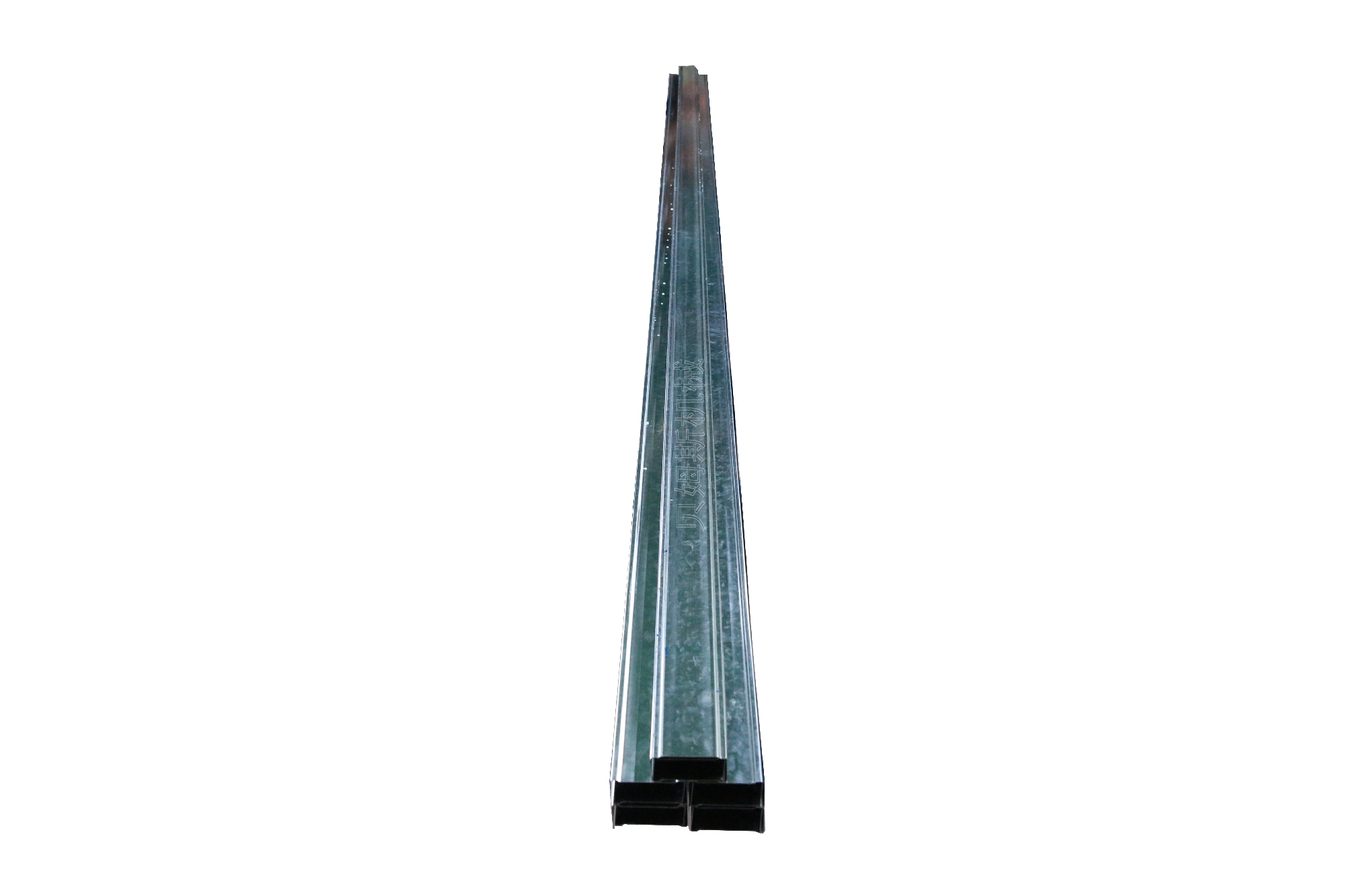

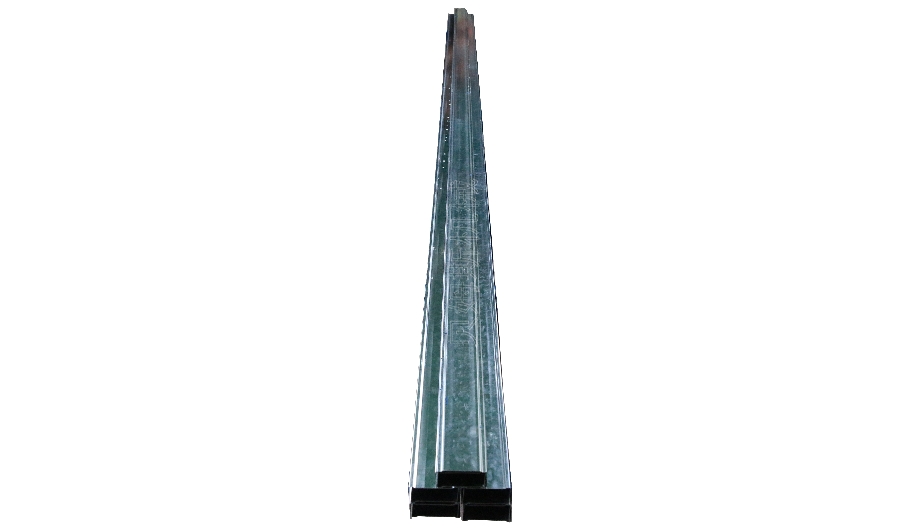

一、高速U型龙骨机YX25-45/55/65版型


版型图_00001

016A1318_副本.

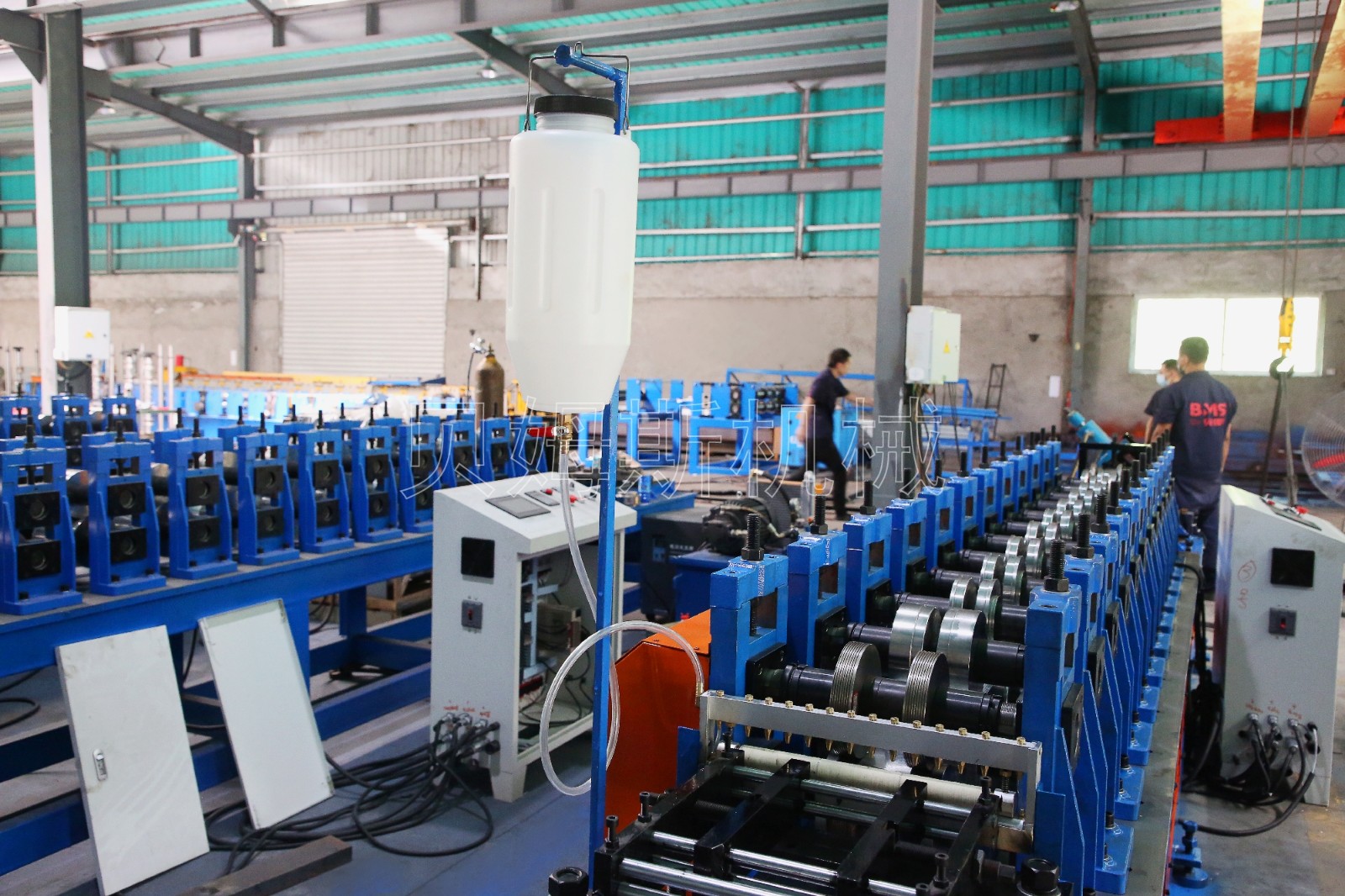

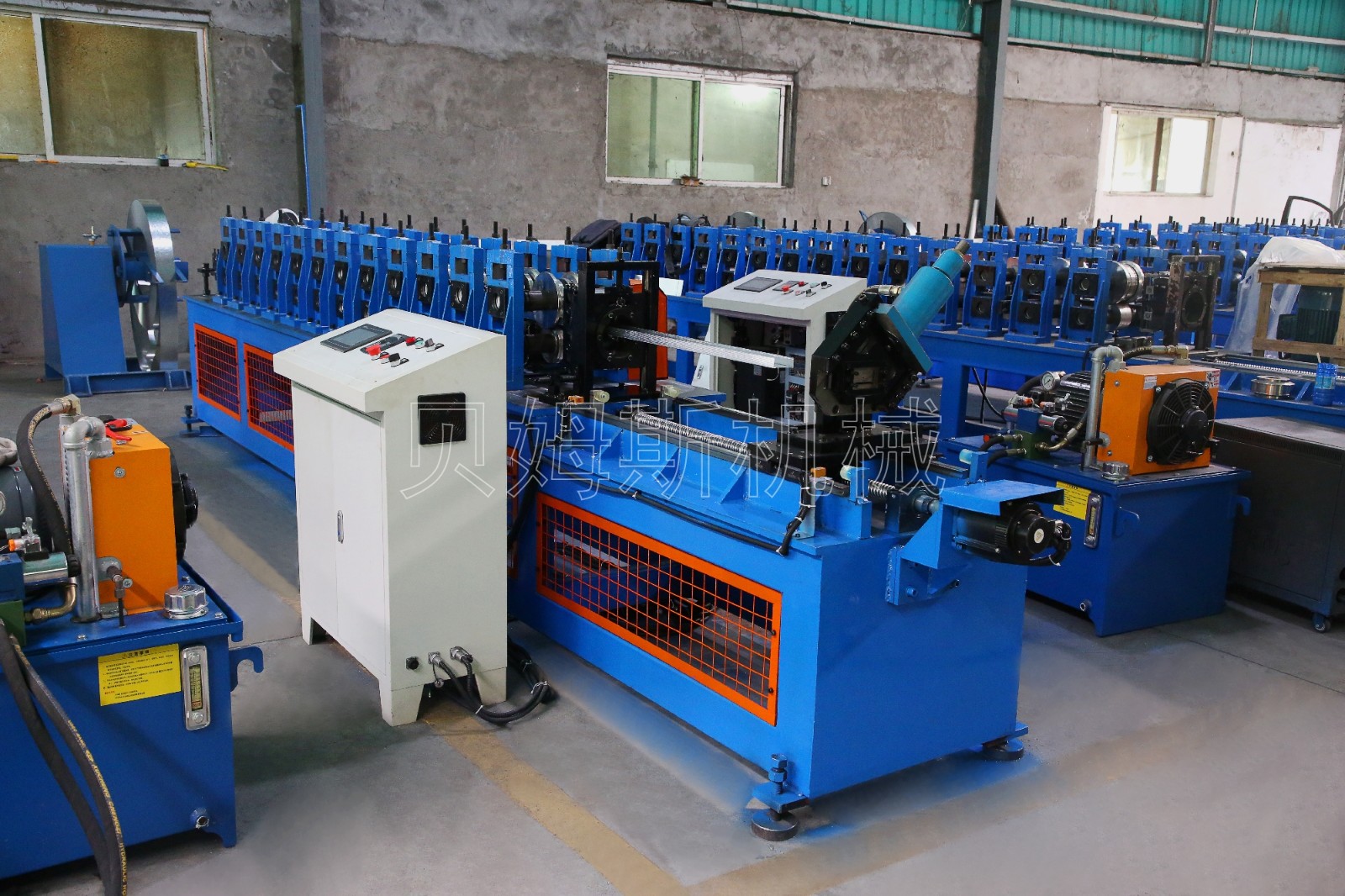

二、高速U型龙骨机YX25-45/55/65全景图


设备详情图_00007


设备详情图_00006


设备详情图_00008


三、高速U型龙骨机YX25-45/55/65部件图

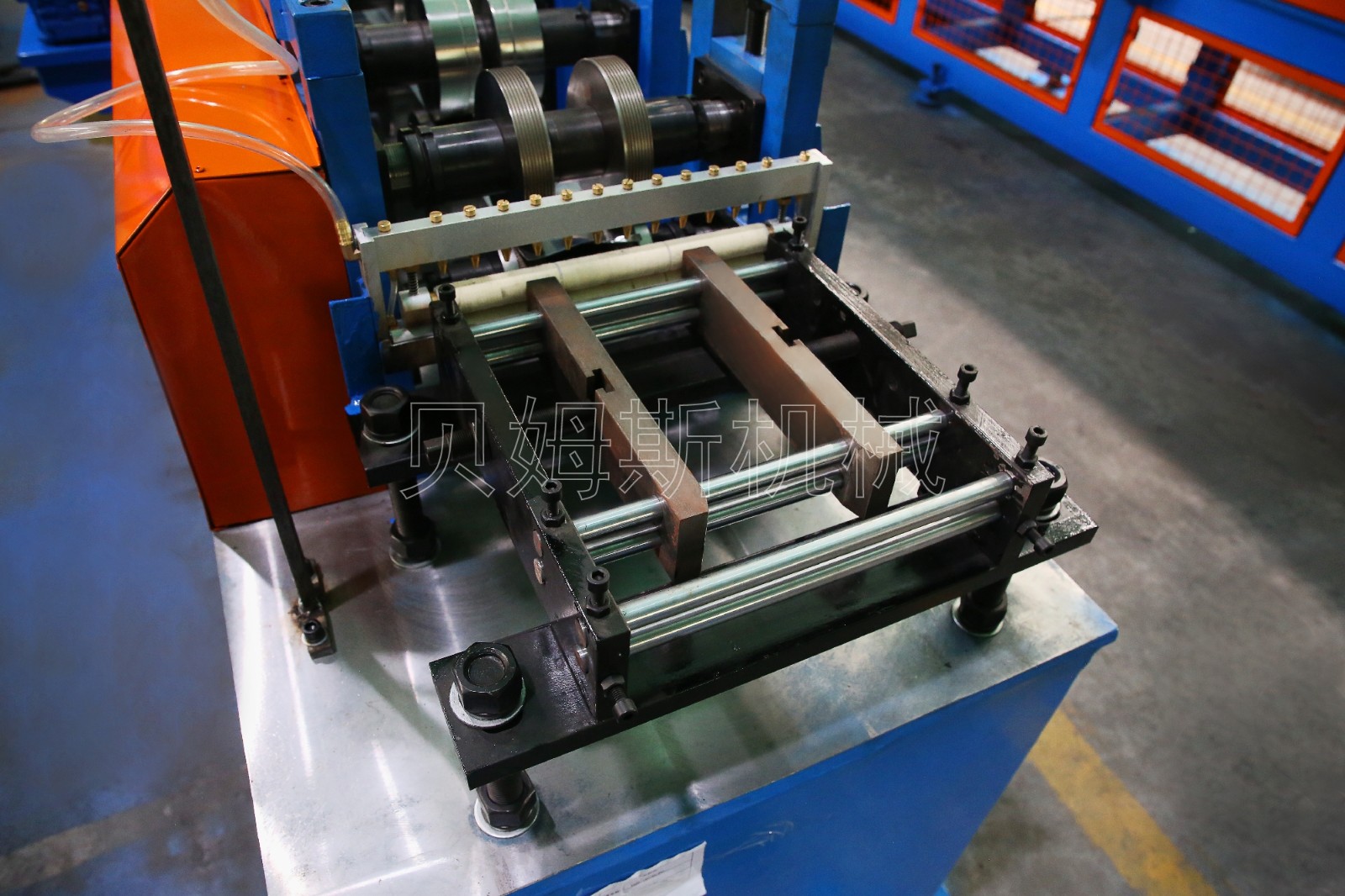

YX25-45/55/65高速U型龙骨机进料装置图


『进导料向』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷递进的作用。

③导向辊:上下圆辊设计,使进料过程更加顺畅。

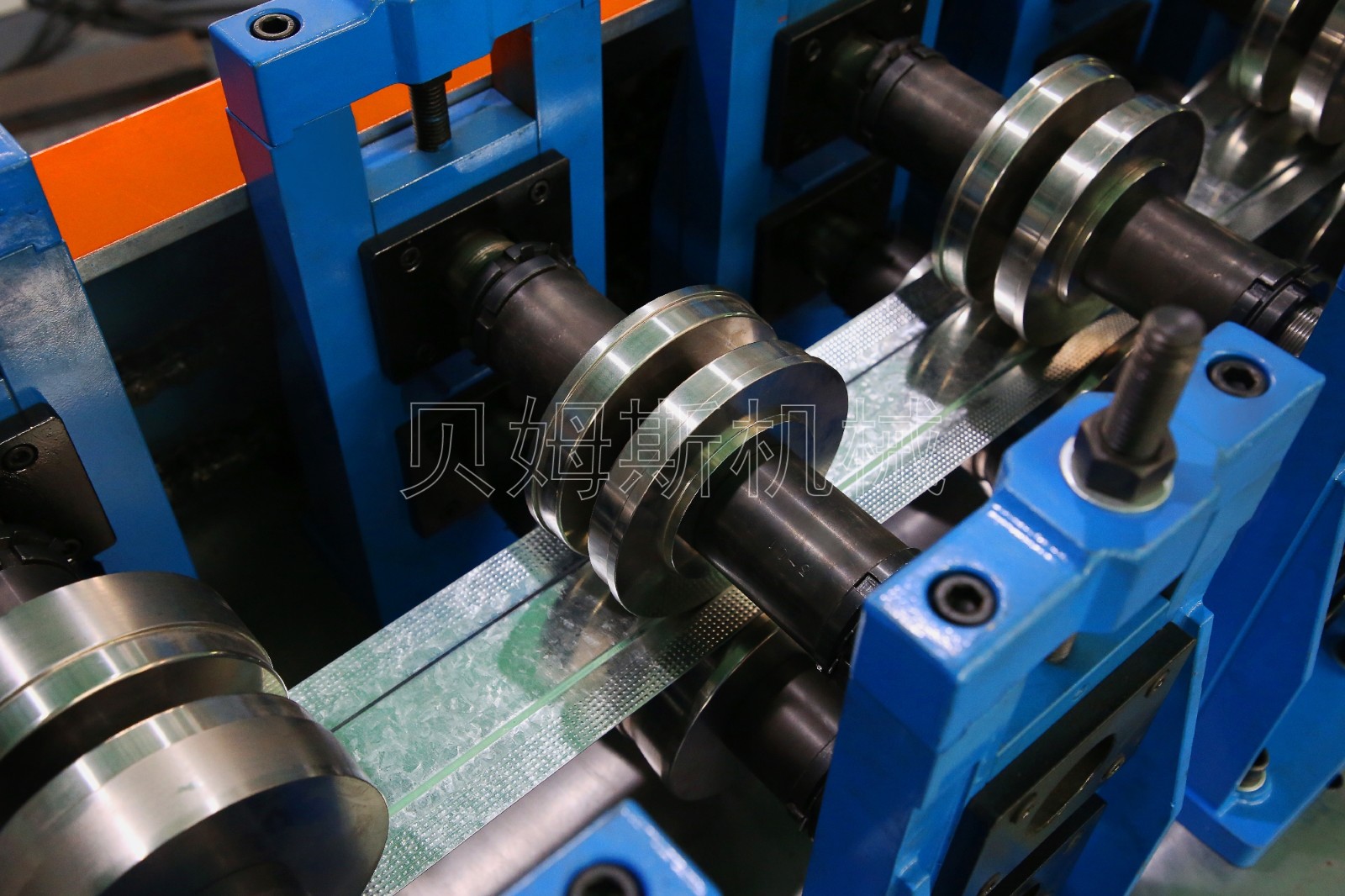

YX25-45/55/65高速U型龙骨机辊轴组件图


『辊轴组件』

①主轴材质: Φ50mm 40#圆钢 。

②辊轮材质:热处理,精车后镀硬铬,镜面抛光。

③冷弯成型:料卷一道道冷弯成型的过程。

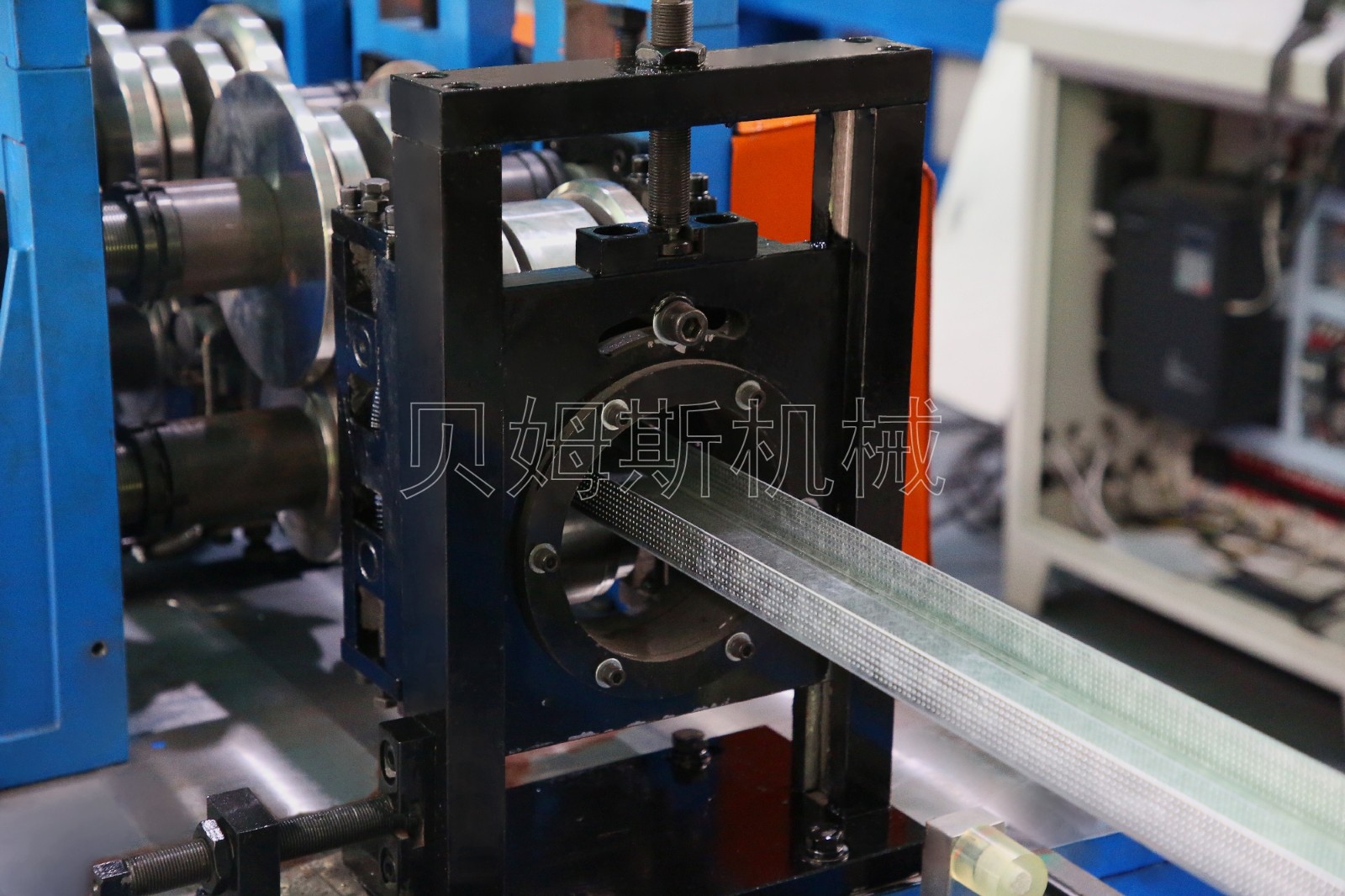

YX25-45/55/65高速U型龙骨机成型后剪图


『成型后剪』

①液压油缸:使用寿命更长久。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

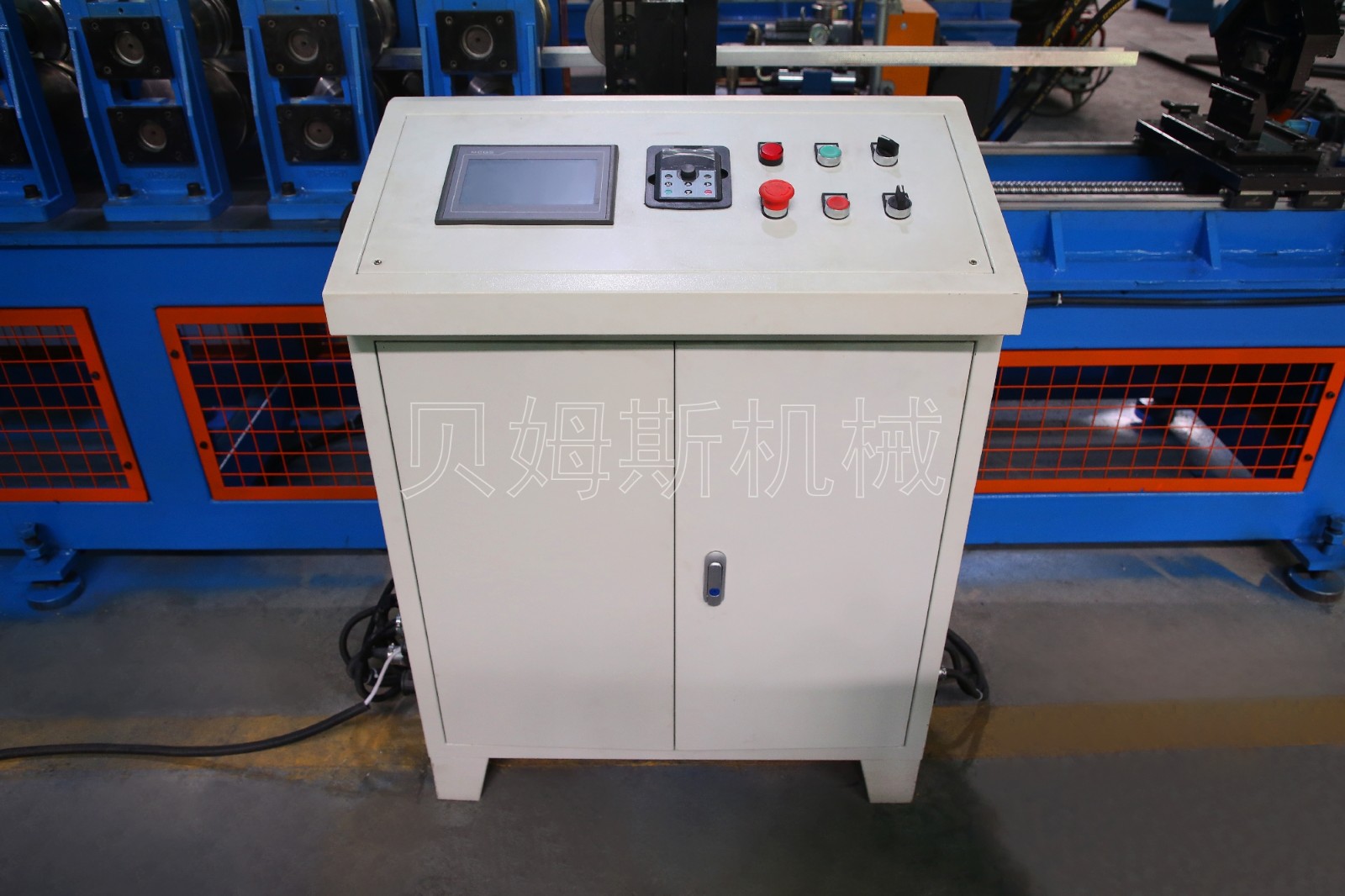

YX25-45/55/65高速U型龙骨机PLC控制柜图


『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


四、高速U型龙骨机YX25-45/55/65成型用途

高速隔墙龙骨成型机是用于生产龙骨系列的墙面支撑龙骨、出产的成品为隔墙龙。多应用于工厂、写字楼、办公室、仓库、商场、超市等大小型室内建筑的隔墙龙骨
