公路吸音板生产线YX94-500

设备型号:YX94-500
材料厚度:0.3~1.2mm
成型道次:18 道成型
驱动方式:电机驱动,齿轮链传动
电机功率:7.5 KW,变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H400
电话

全国热线

18659295206

设备详情 / Introduction

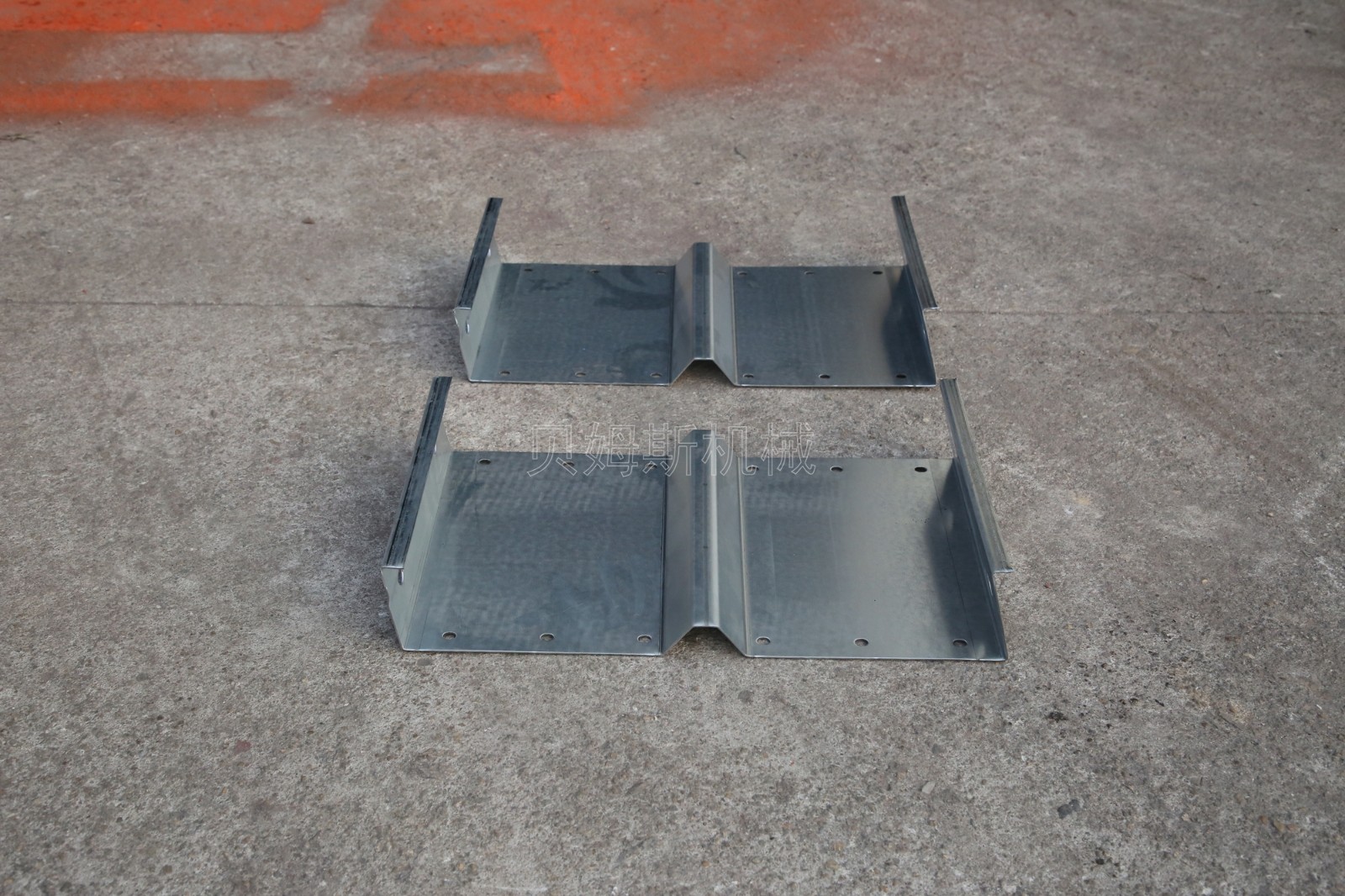

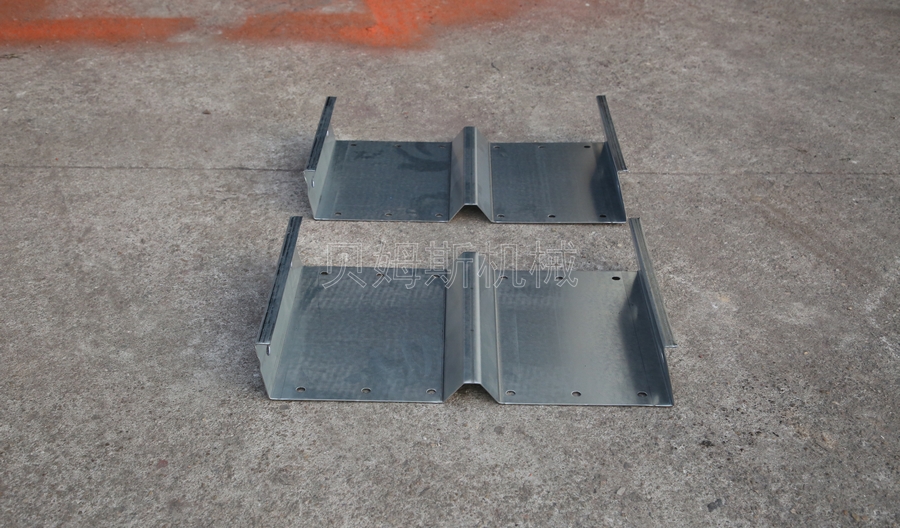

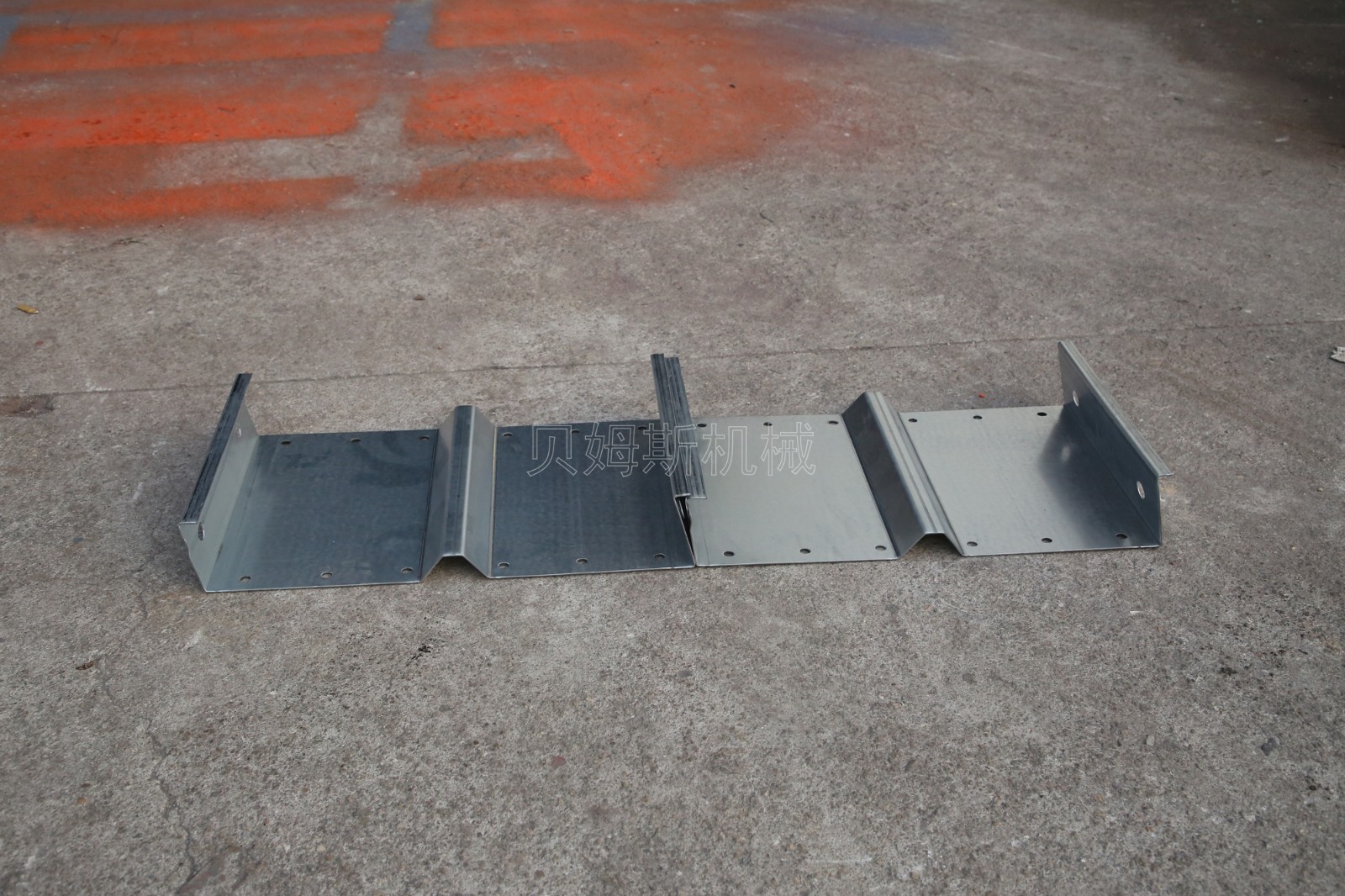

一、公路吸音板生产线YX94-500版型


版型图_00003


版型图_00005


二、公路吸音板生产线YX94-500视频展示

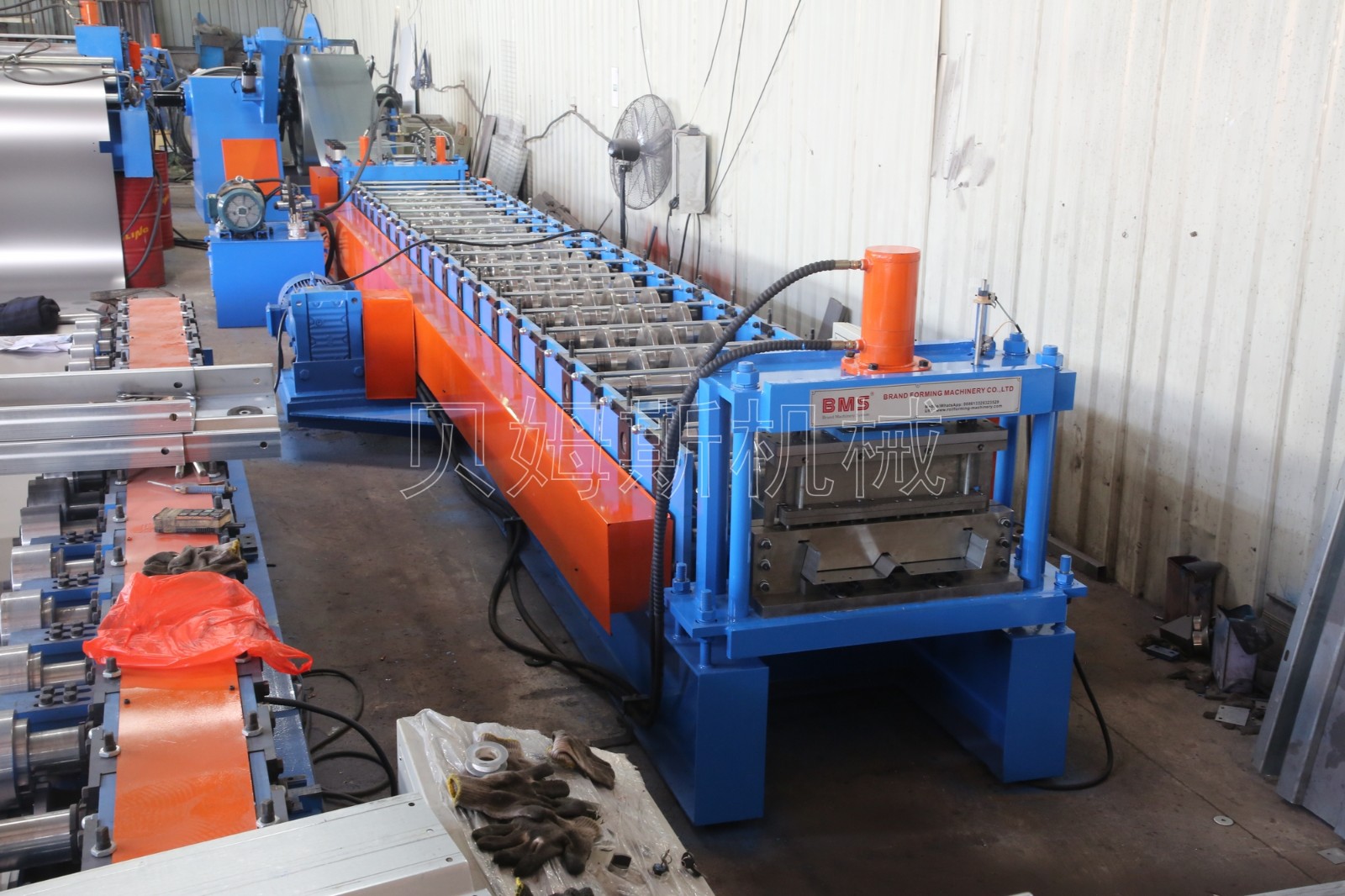

三、公路吸音板生产线YX94-500全景图


设备详情图_00003


设备详情图_00003


设备详情图_00004


四、公路吸音板生产线YX94-500部件图


公路吸音板生产线.进料装置图jpg

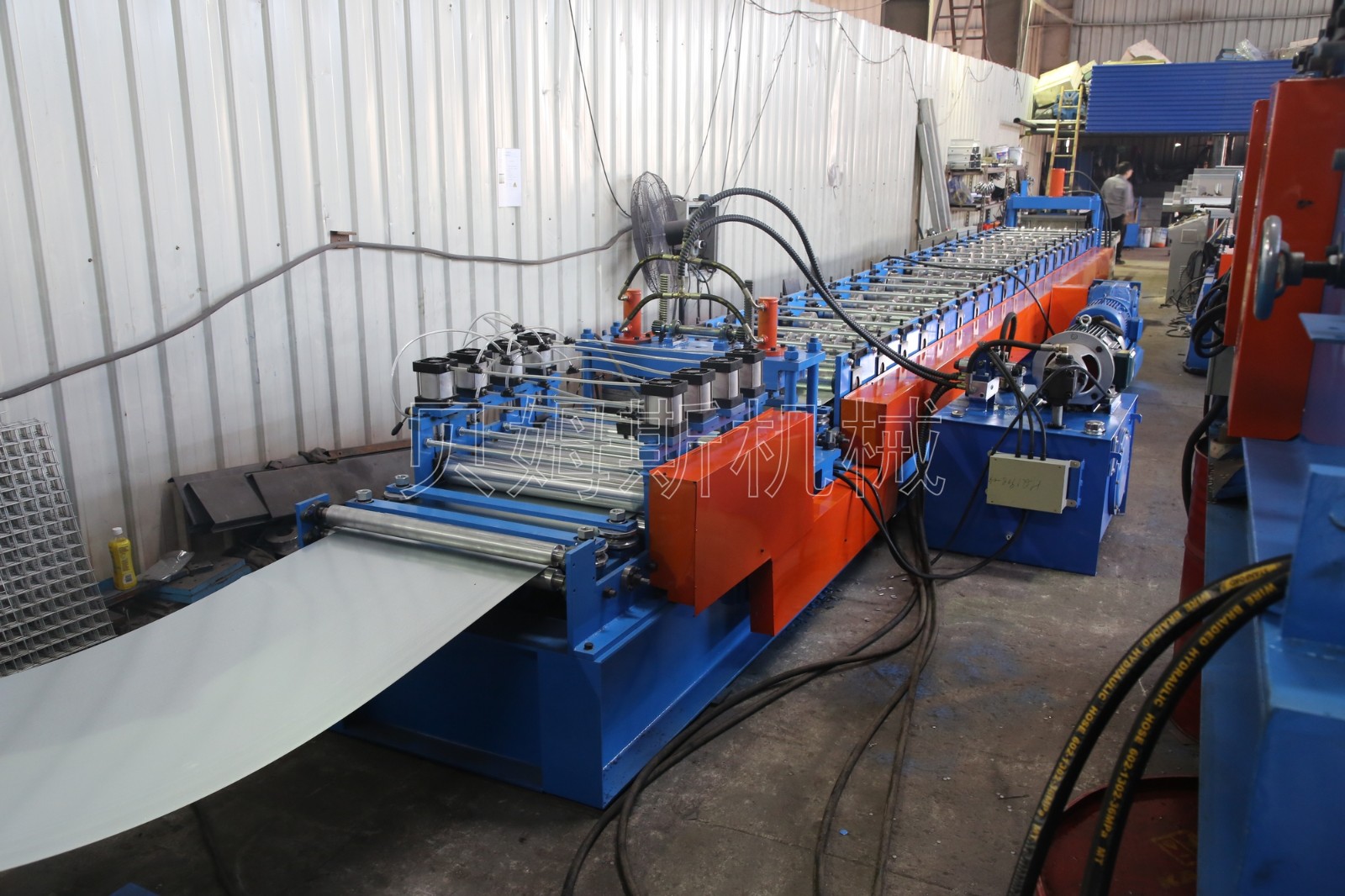

『进导料向』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更加顺畅。

③引送辊:确保料卷递进的输送过程,平整不起折。

④气动装置:八个气动装置,自动调节上下轴距离。


公路吸音板生产线辊轴组件图

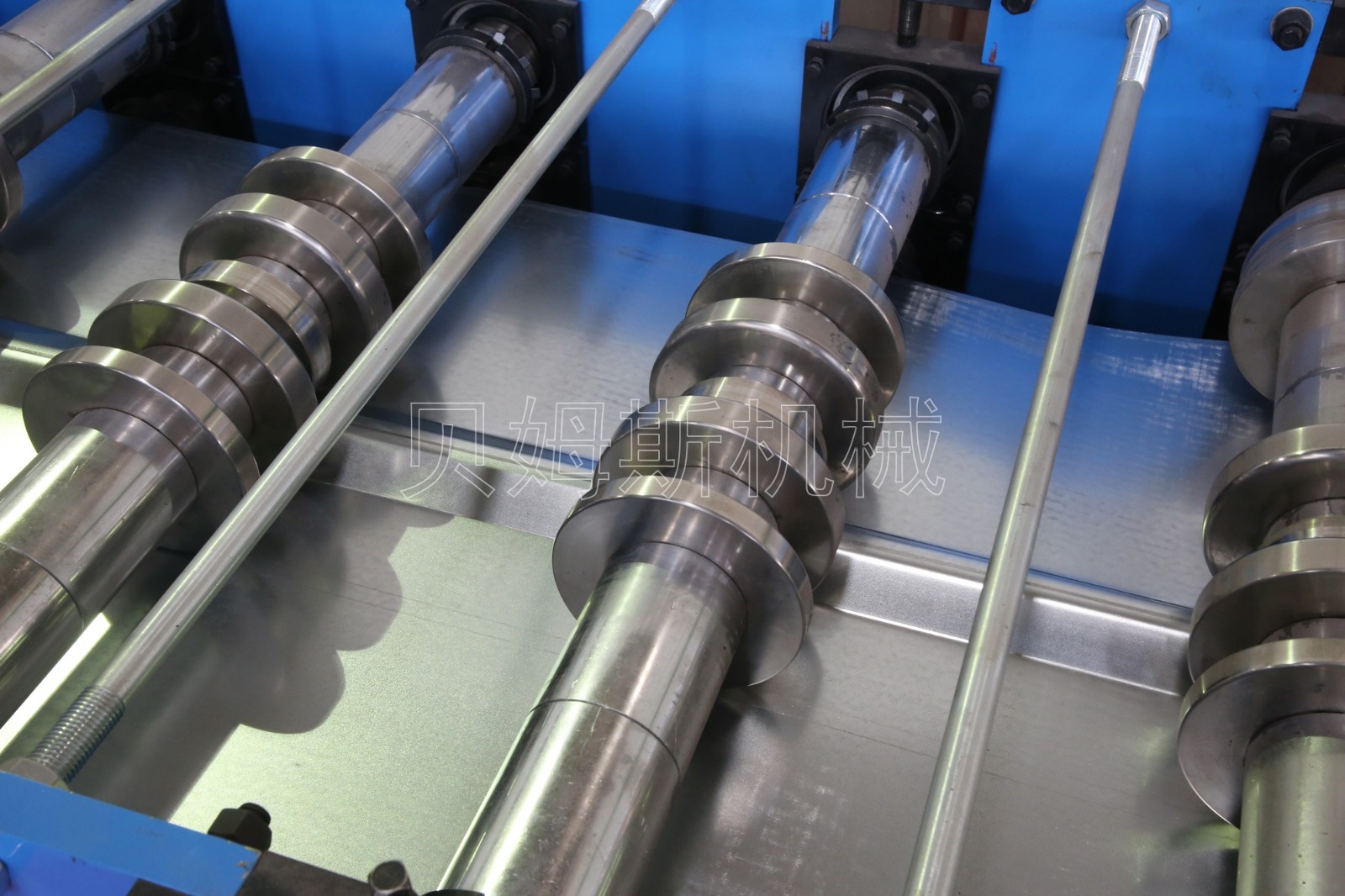

『辊轴组件』

①主轴直径:    φ80mm,    45#圆钢。

②辊轮材质:热处理,精车后镀硬铬,镜面抛光。

③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。

④冷弯成型:料卷一道道冷弯成型的过程。


YX94-500

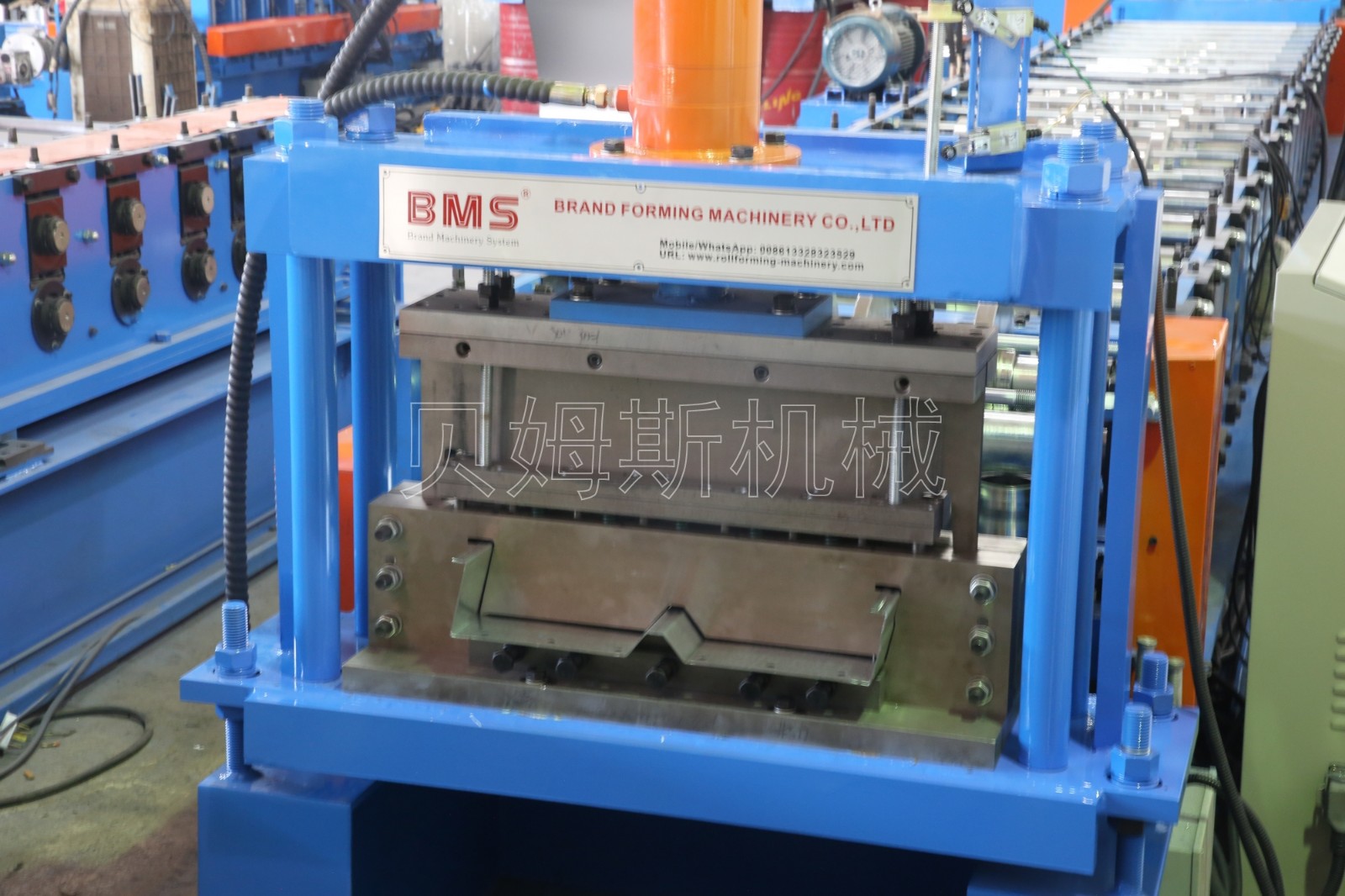

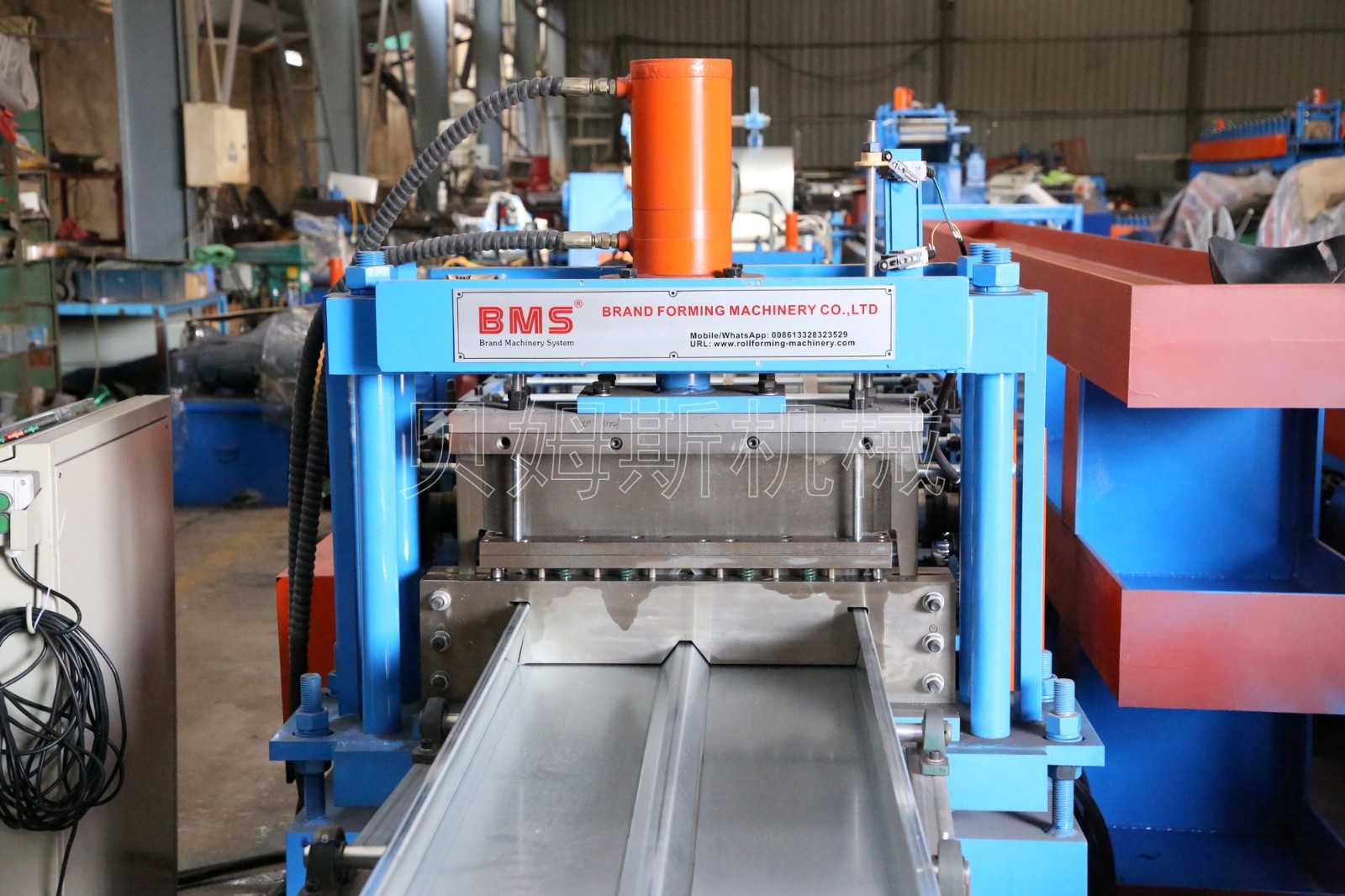

『成型后剪』

①导向机构:使切刀剪切平稳,切口无变形。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗铣后退火处理,精加工。


公路吸音板生产线PLC控制柜图

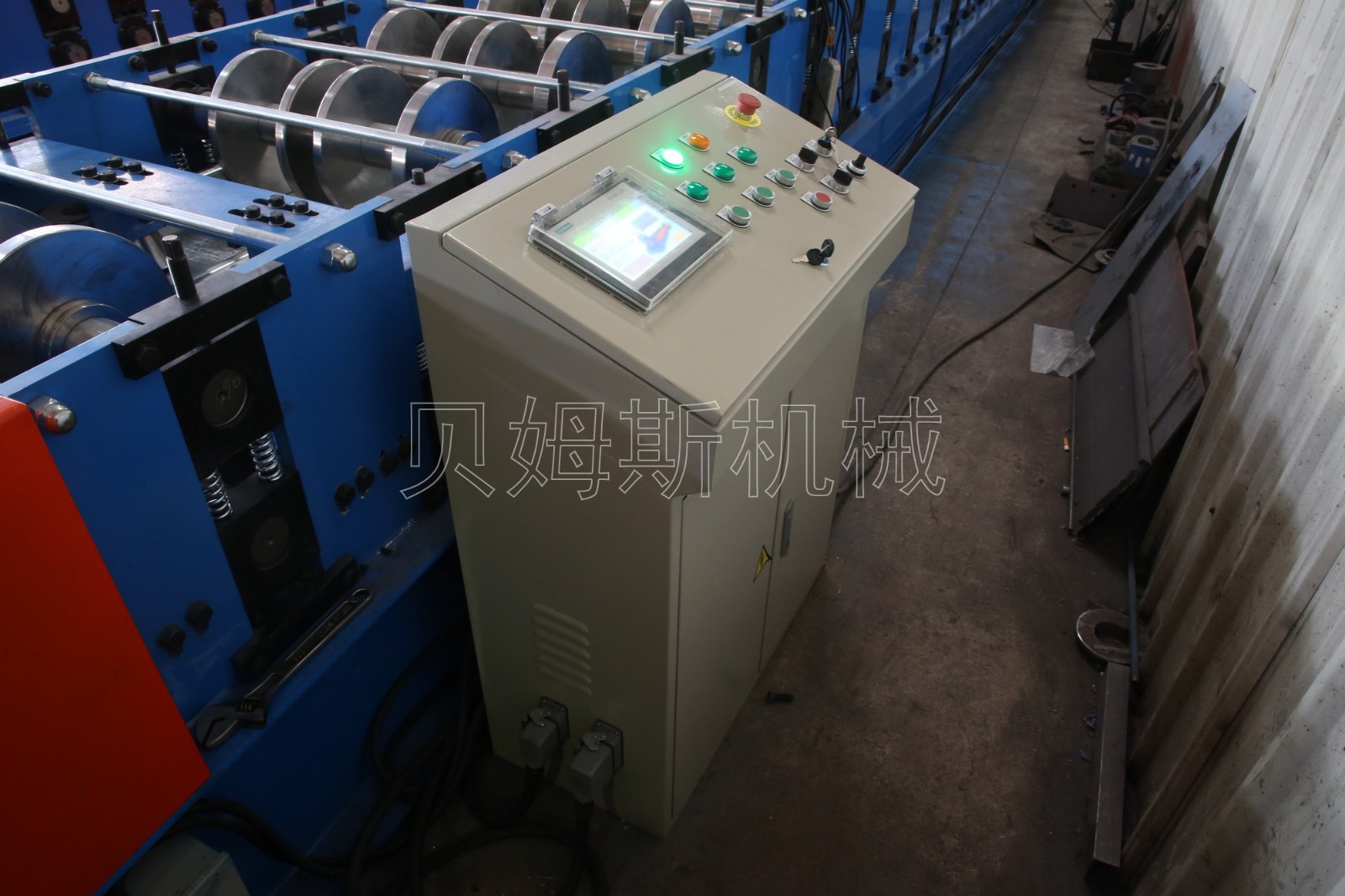

『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


五、公路吸音板生产线YX94-500成型用途

 YX94-500公路吸音板生产线设备是用于生产公路行业的“消音板/隔音板”冷弯成型机、生产的成品为“消音板/隔音板”。多应用于高速公路、国道、省道、城市环城快速公路、等大型车流辆通行道路两旁的消音/隔音挡板。
