U型光伏支架成型设备YX21-41

设备型号:YX21-41
进料宽度:97-99mm
成型道次:23 道成型
成型速度:15m/min
压制板厚:1.5-2.5mm
用料材质:镀锌板,冷轧板,热轧板,锌铝镁(主压)
材料强度:SGH440-600
驱动方式:电机驱动,齿轮链条传动
电机功率:15KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H400
电话

全国热线

18659295206

设备详情 / Introduction

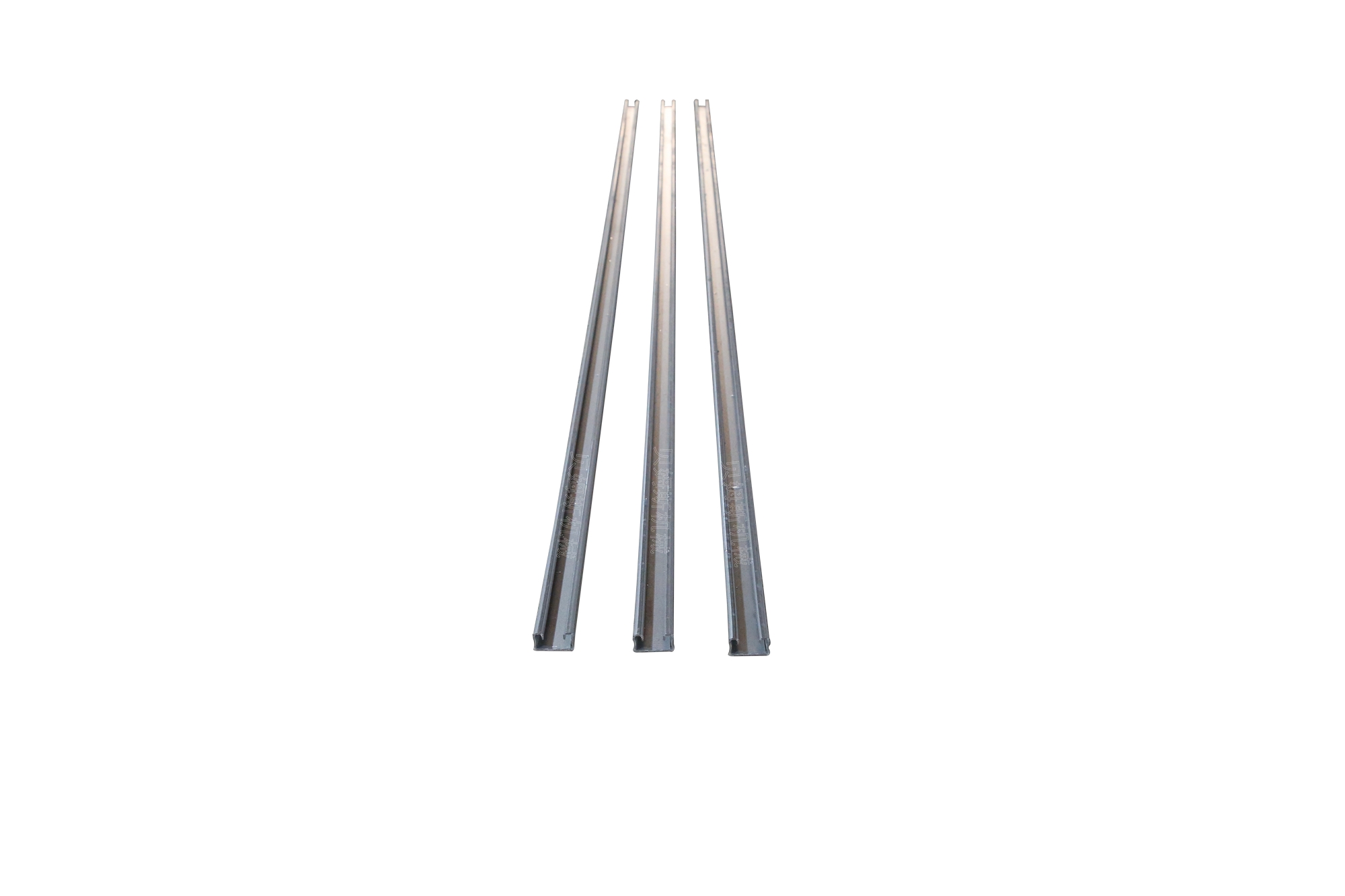

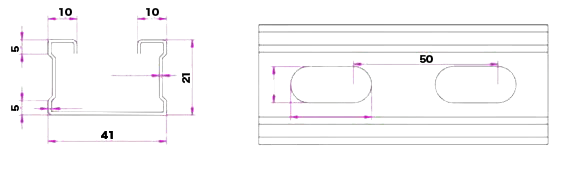

一、U型光伏支架成型设备YX21-41版型016A8863



57F7AB46CC0296B8F37C5768D6556D0C.


成型产品优势:

①外观及抗风能力:外观上简约大方,坚固耐用,在强风天气下保证光伏系统运行的稳定性

②支架质量:U型光伏支架设备生产的光伏支架能够达到出国标准,成品使用寿命长,耐久性强。可经受氧化、腐蚀和热膨胀的抵抗能力

③适应性强:支架出厂预组装设计,易于安装减低人工成本,适应各种地形与土壤,能够适应冲击力载荷大的建筑构造和极端天气。


二、U型光伏支架成型设备YX21-41视频展示

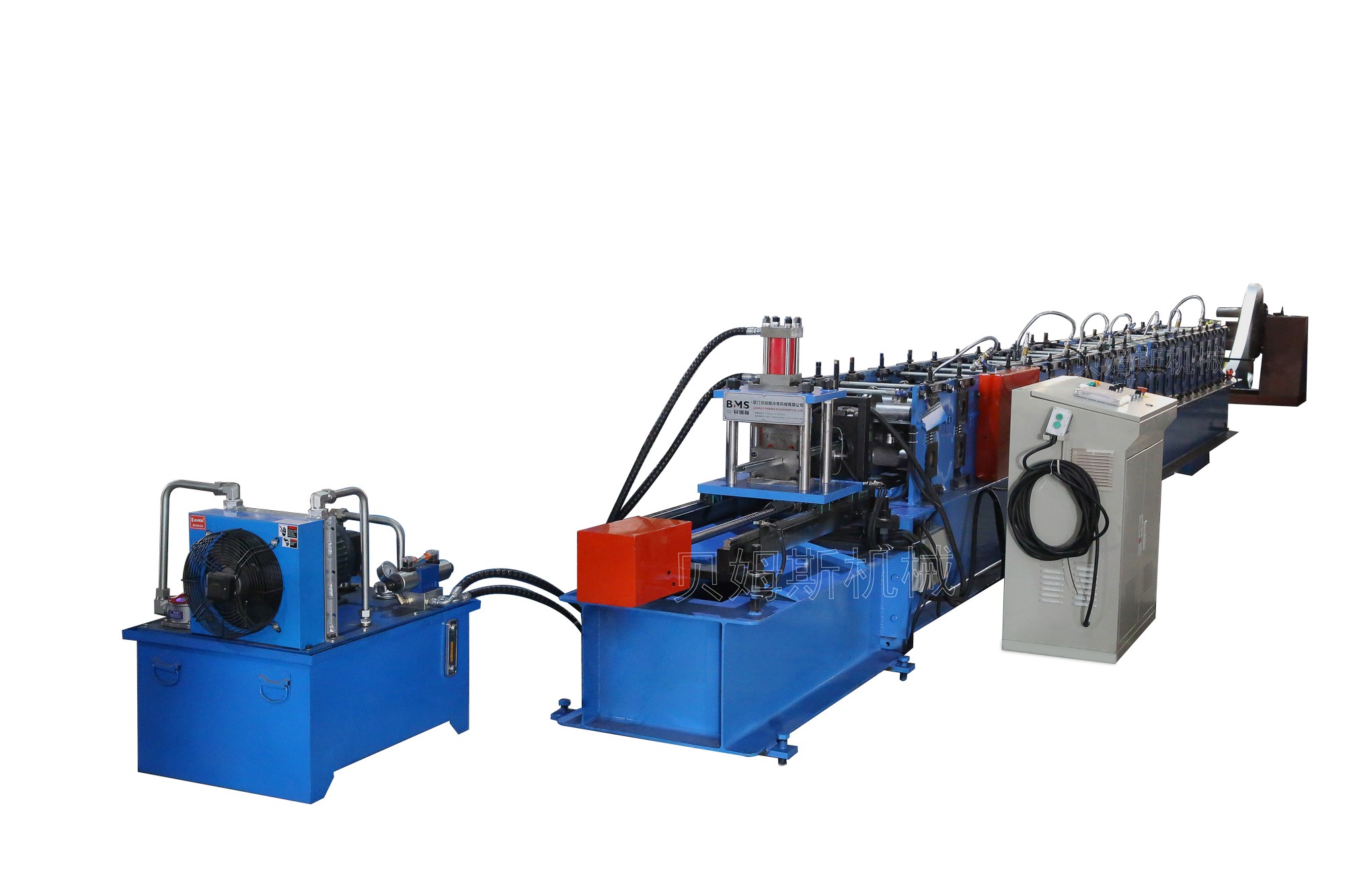

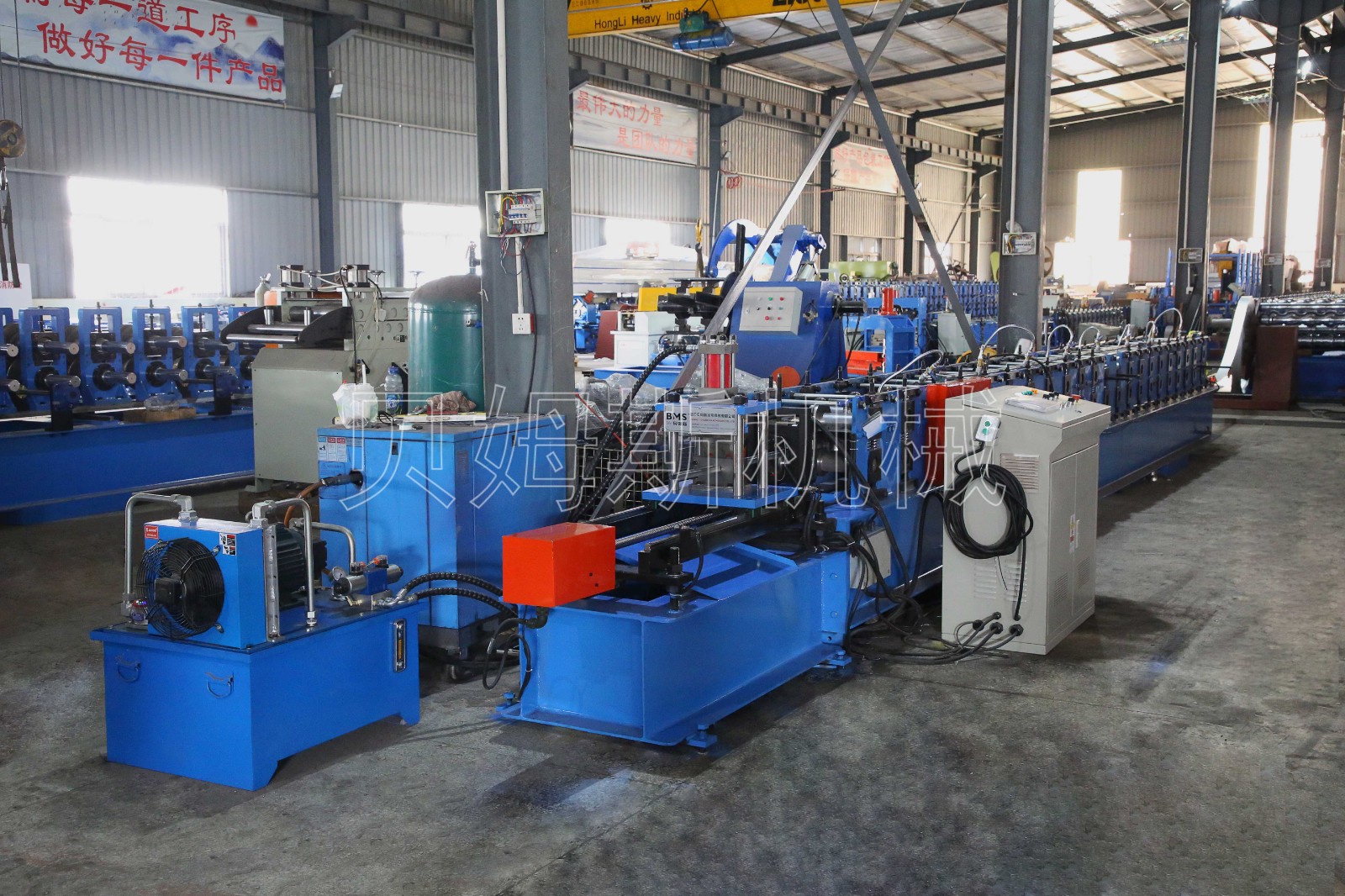

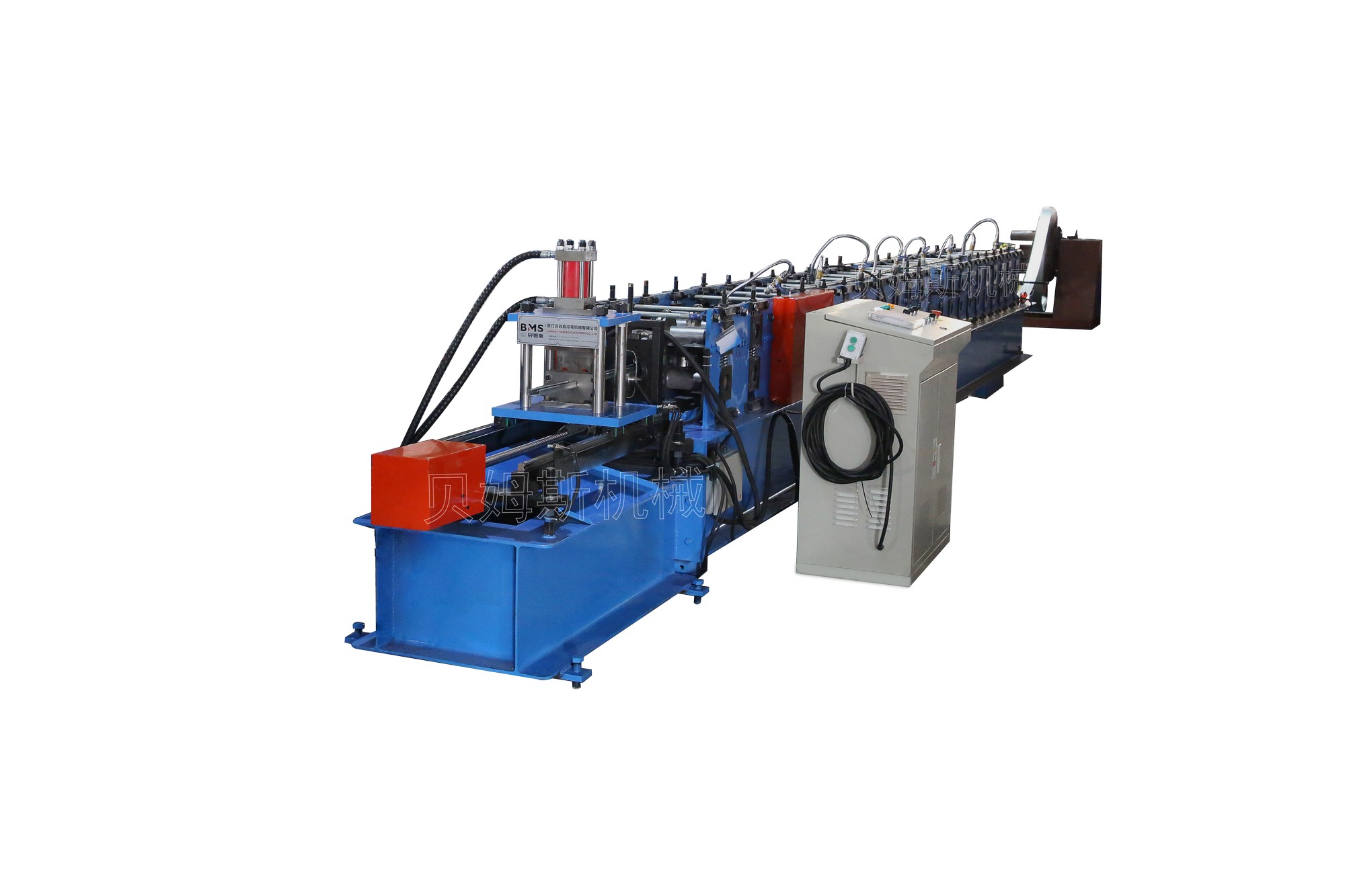

三、U型光伏支架成型设备YX21-41全景图


016A8901

016A8901-1


016A8913


设备优势:

①配备水冷装置,为辊轮与型材降温,延长辊轮寿命,保证成品的质量

②打齿辊轮使用模具钢材质,该结构可根据料宽进行调整,避免因料宽偏差,而无法打齿或者打齿过深,从而影响成型

③采用伺服不停机跟随剪切,提高生产效率

④采用最新的PLC控制系统,将两套计长方式(红外线数孔计长与编码器计数轮计长)合并在一个PLC控制系统里面,可以任意切换计长方式,解决因个别订单特殊长度,无法兼容等问题。并配备两个遥控器(一个有线,一个无线)

⑤液压站配备风冷装置,及时散热防止液压油碳化,保证液压站的长期稳定运行。


四、U型光伏支架成型设备YX21-41设备部件图

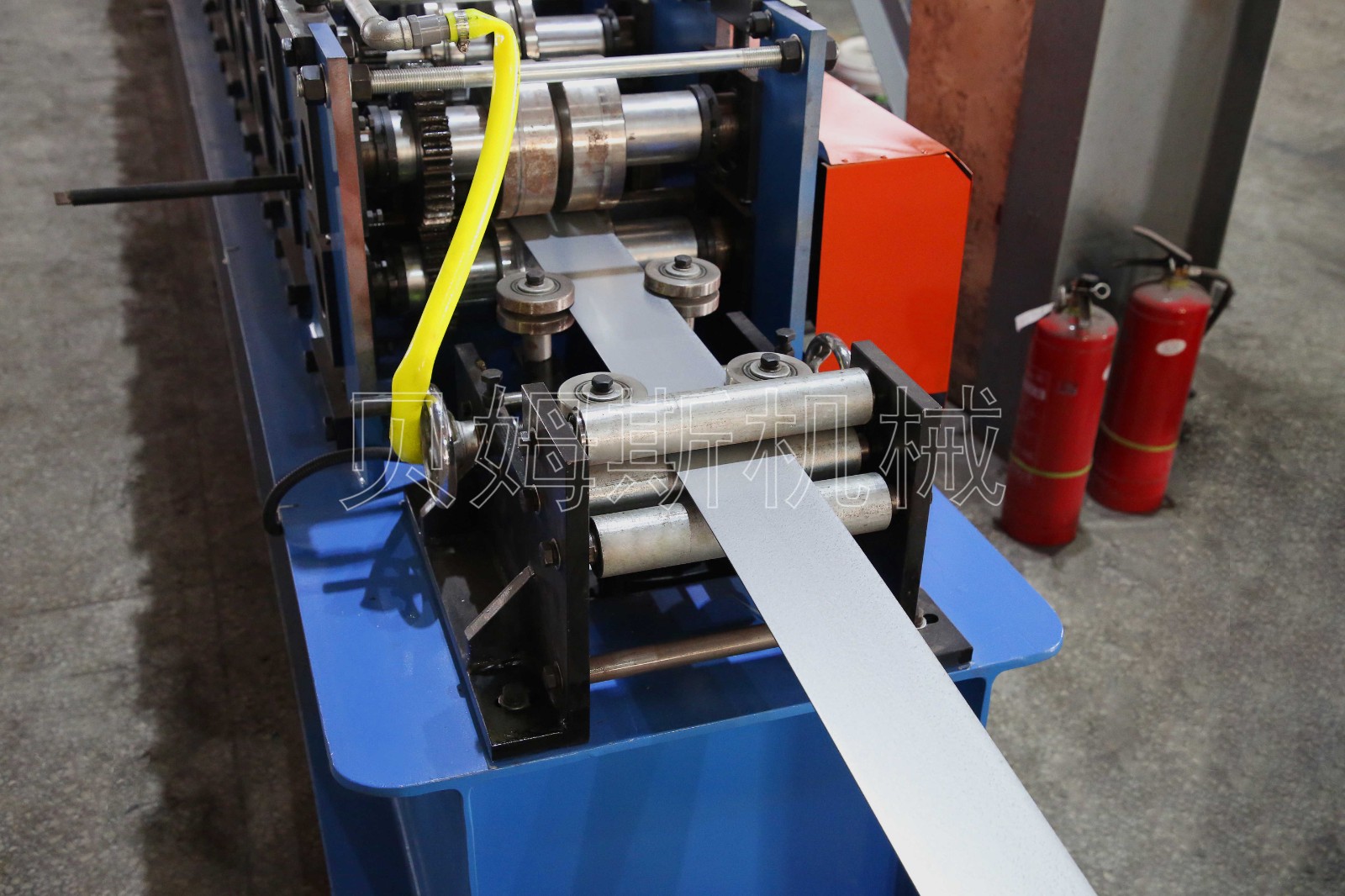

U型光伏支架成型设备进料装置图


『进料装置』

①定位板:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更平整。

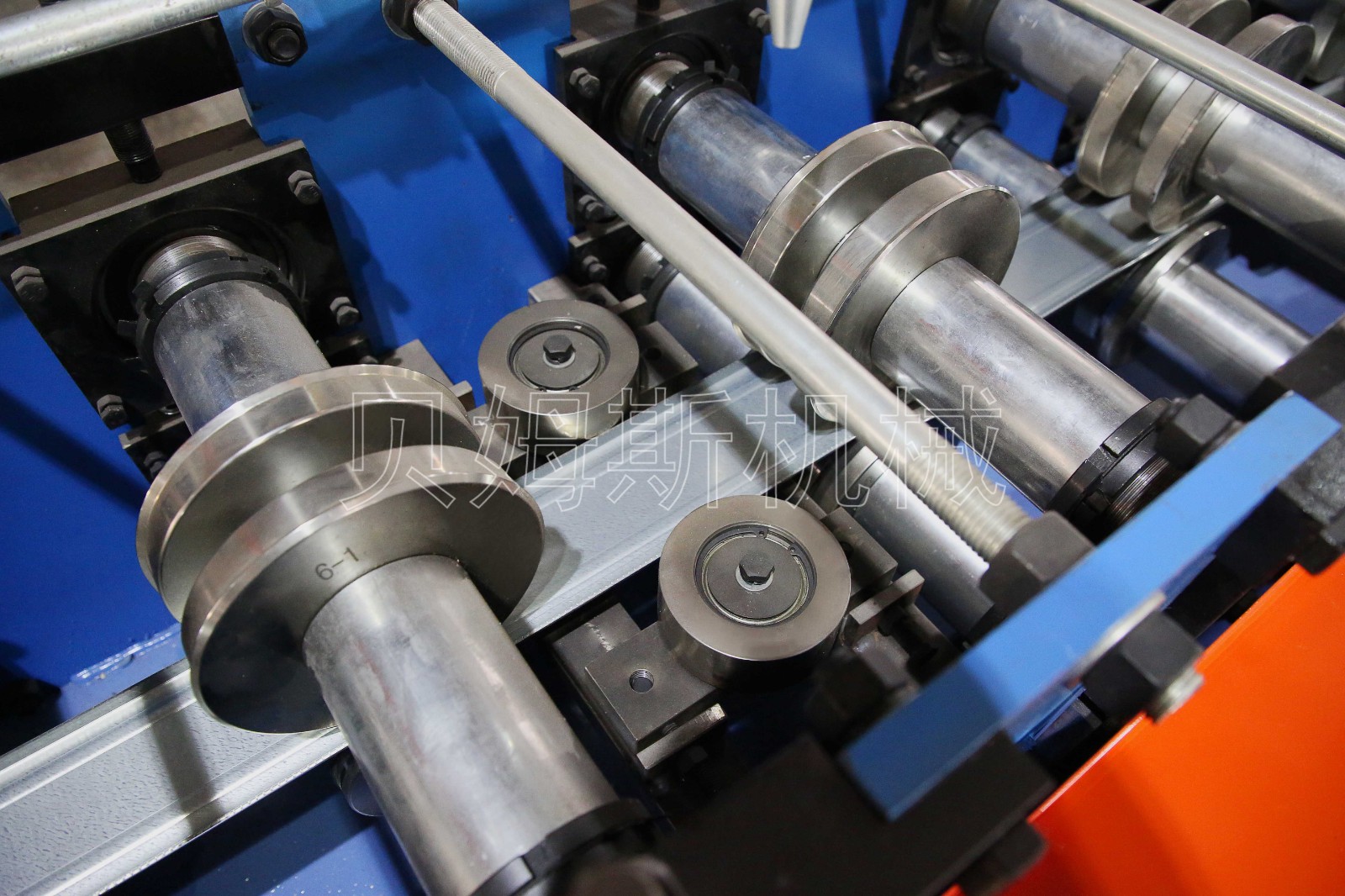

U型光伏支架成型设备辊轴组件图


『辊轴组件』

①主轴直径: φ70mm    45#圆钢。

②辊轮材质:材质:Cr12模具钢,热处理

③机座拉杆:22#电镀圆钢,增加墙板两侧刚性。

④辊压成型:使用主电机15KW配油泵电机5.5KW链轮传动辊压。

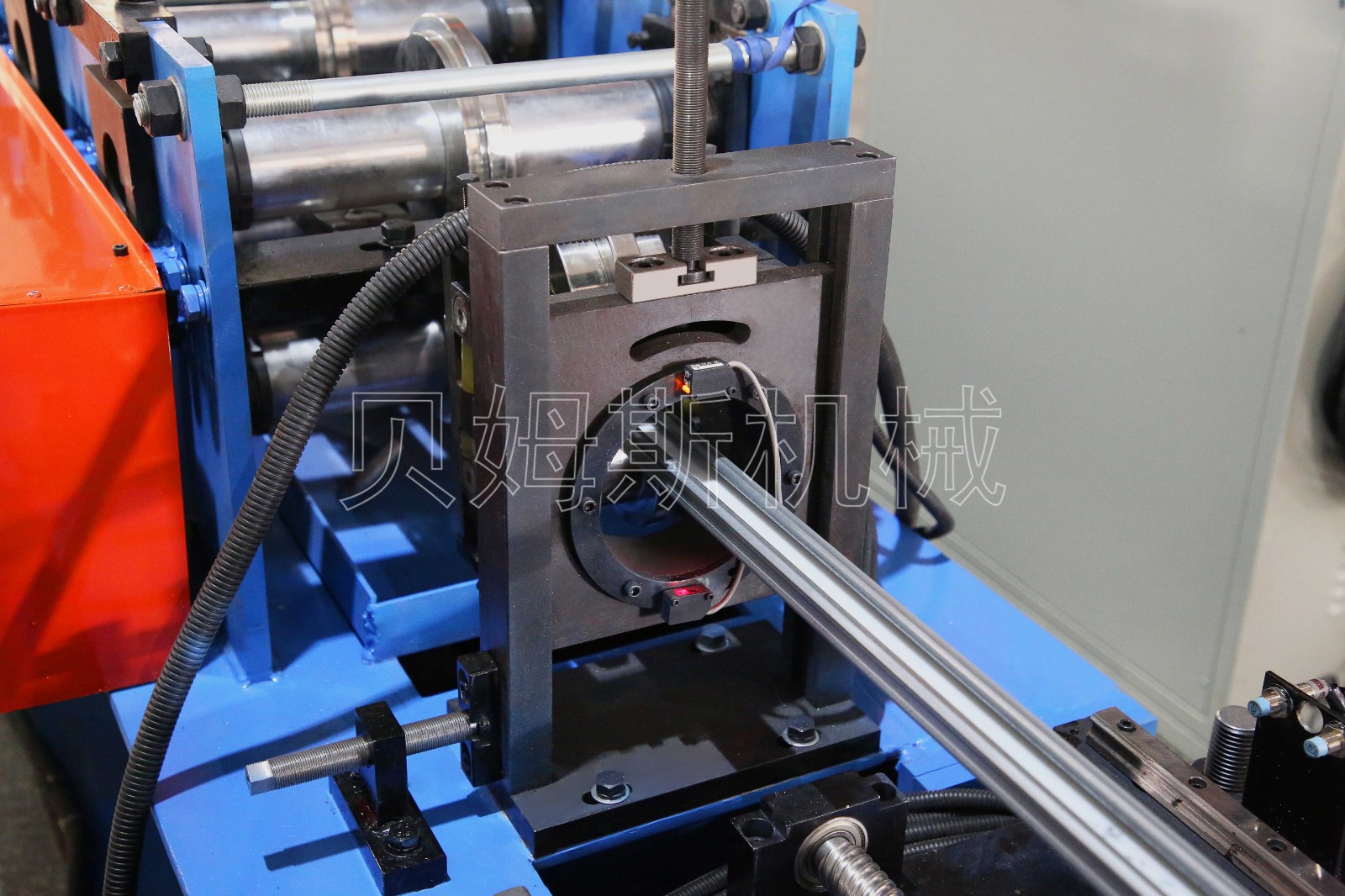

U型光伏支架成型设备成型后剪图


『成型后剪』

①导向机构:上下移动剪切,切口平整无变形。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工。

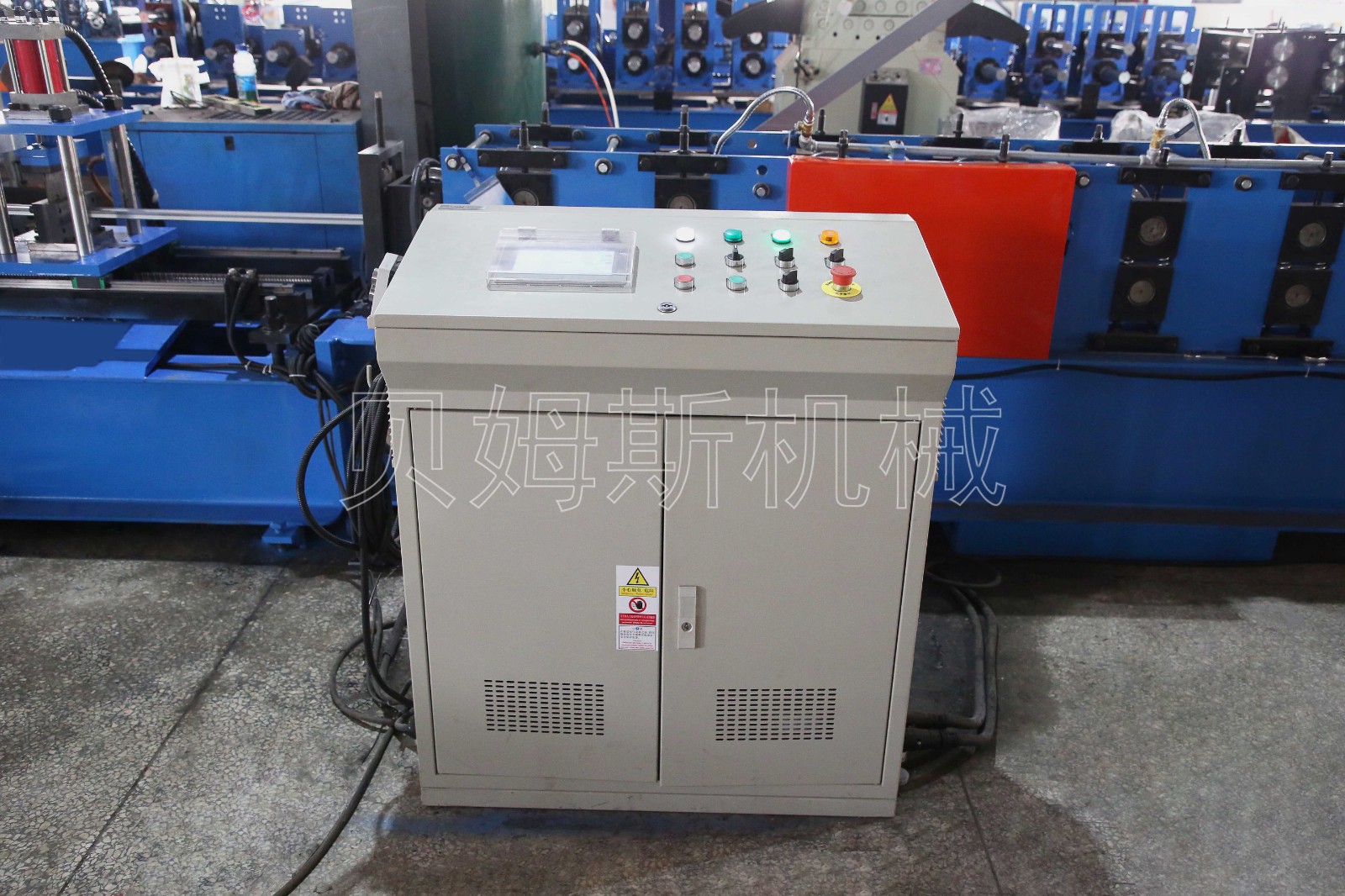

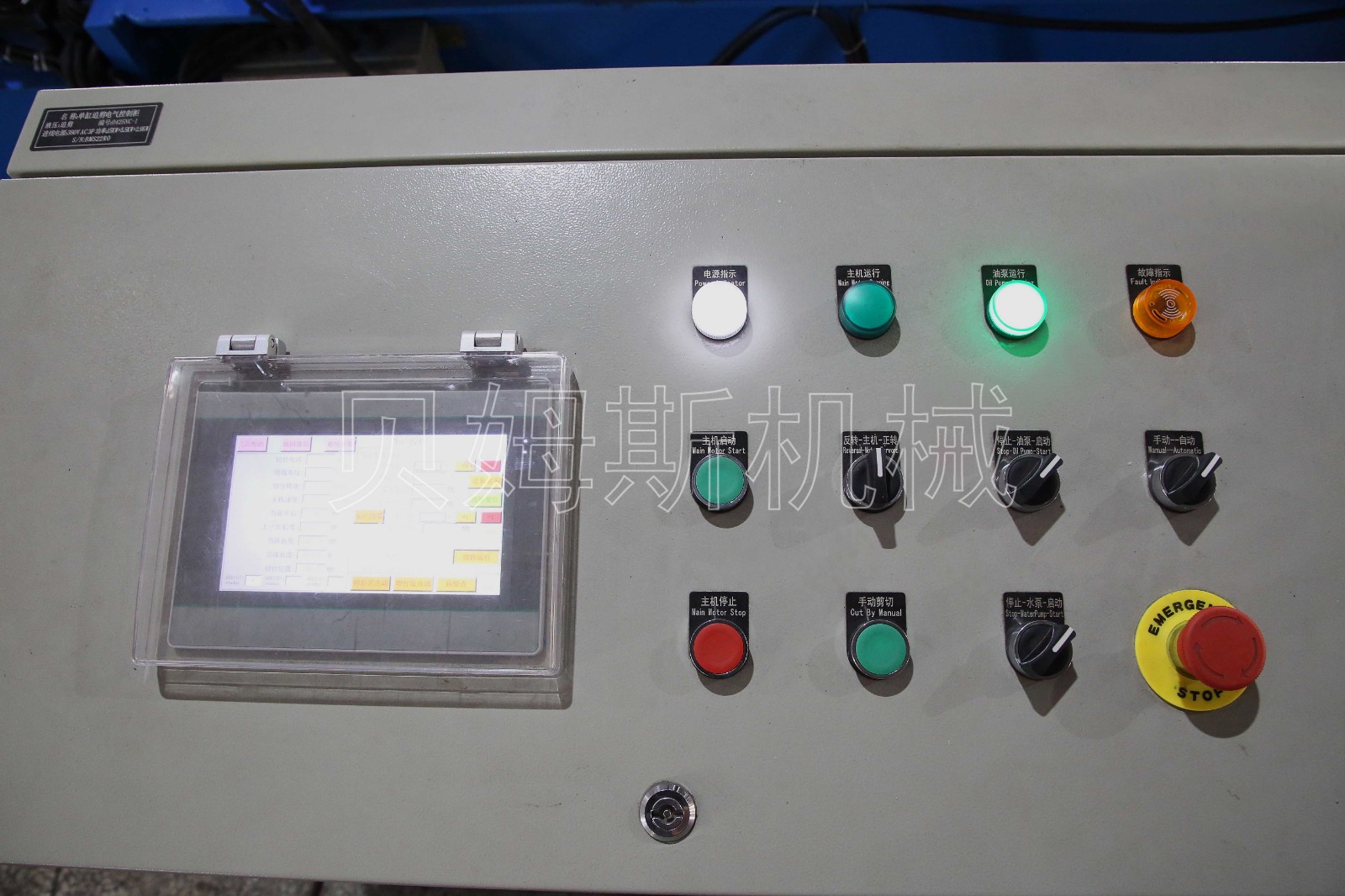

U型光伏支架成型设备PLC控制柜


U型光伏支架成型设备PLC控制柜界面


『PLC控制柜』

① P L C :采用台达高精度PLC电子装置。

②变频器:台达重载变频器,运行高效稳定。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操控:采用威纶输入生产数据,自动完成生产要求。


五、U型光伏支架成型设备YX21-41成型用途


14BA0FA694A970C051AB811DF1C26D61(1)

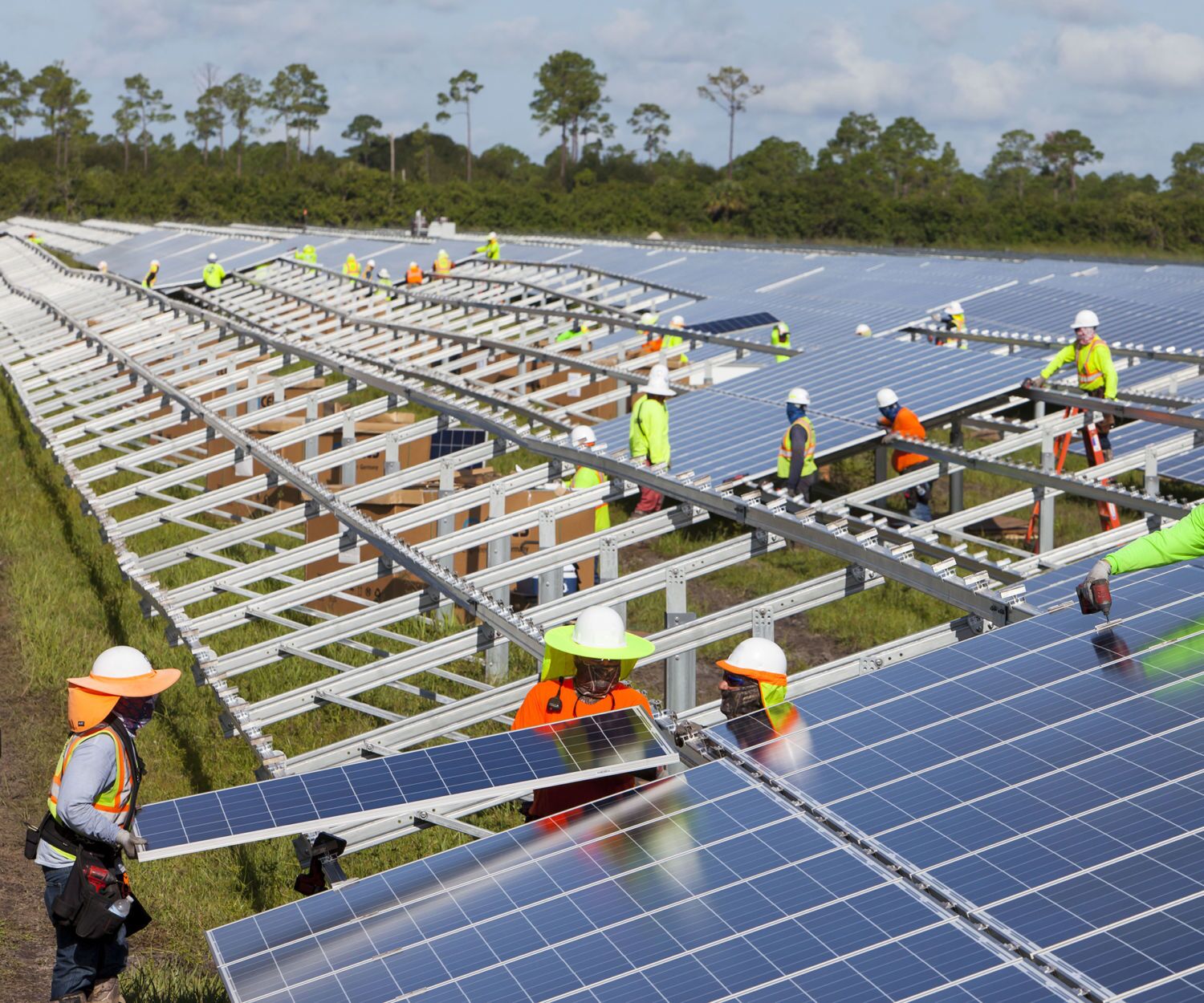

U型光伏支架设备是用于生产电气行业相关的支架、出产的成品为多功能应用的搭接支架。常用于搭建组成太阳能光伏支架、抗震支架、建筑电路电气工程设施等领域的多功能用途支架。
