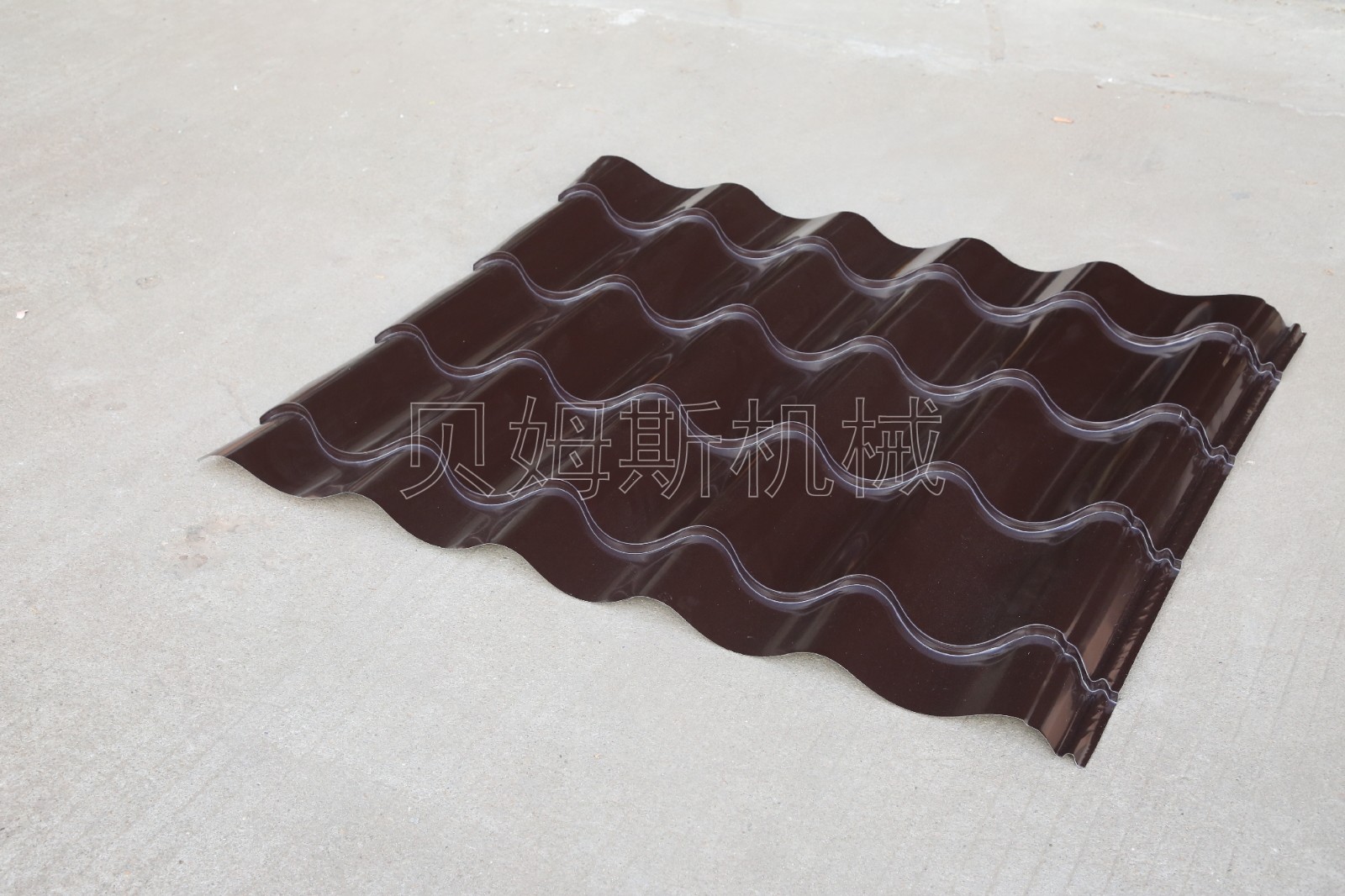

一、琉璃瓦生产设备版型

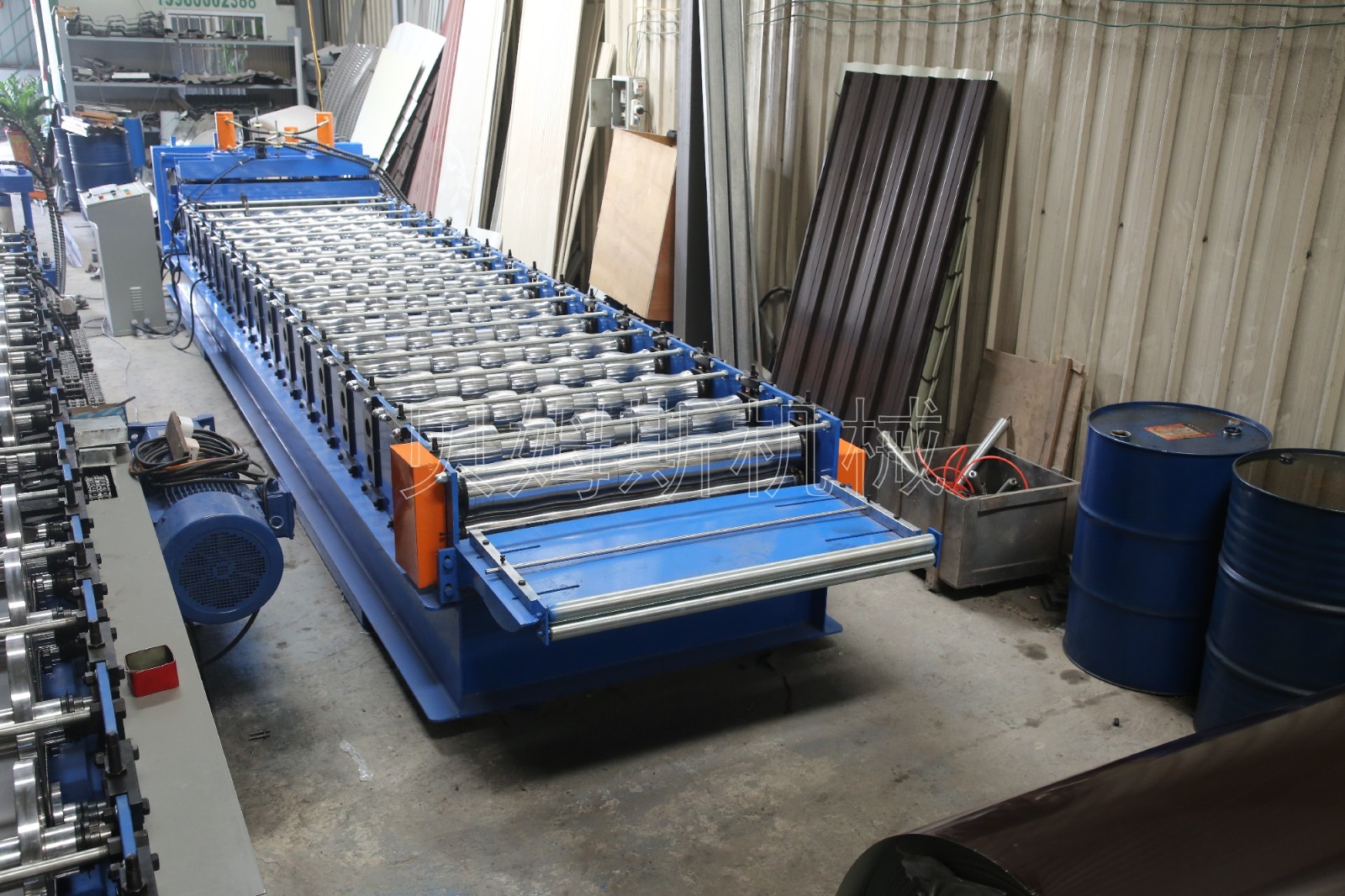

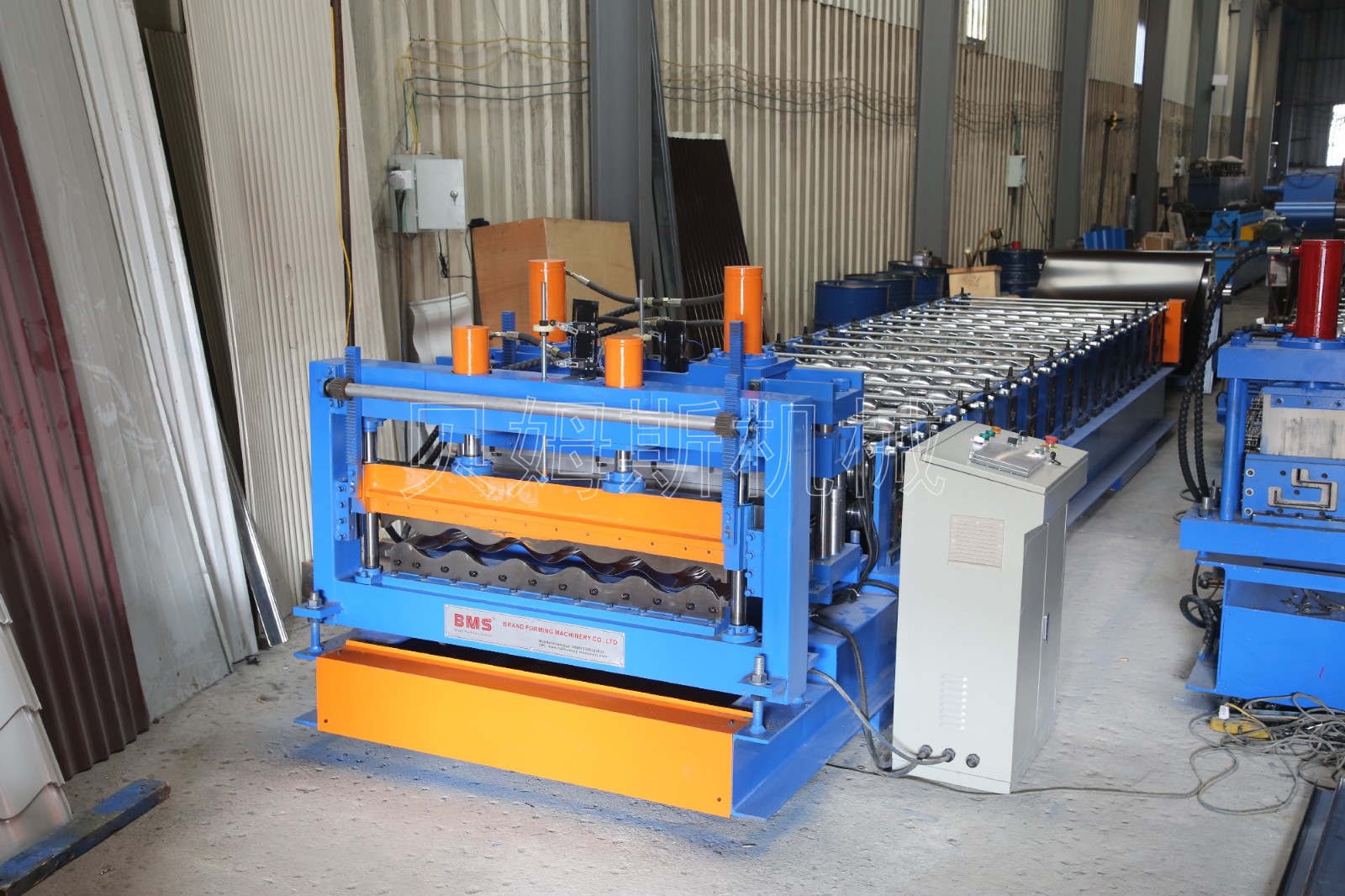

二、琉璃瓦生产设备全景图
三、琉璃瓦生产设备部件图

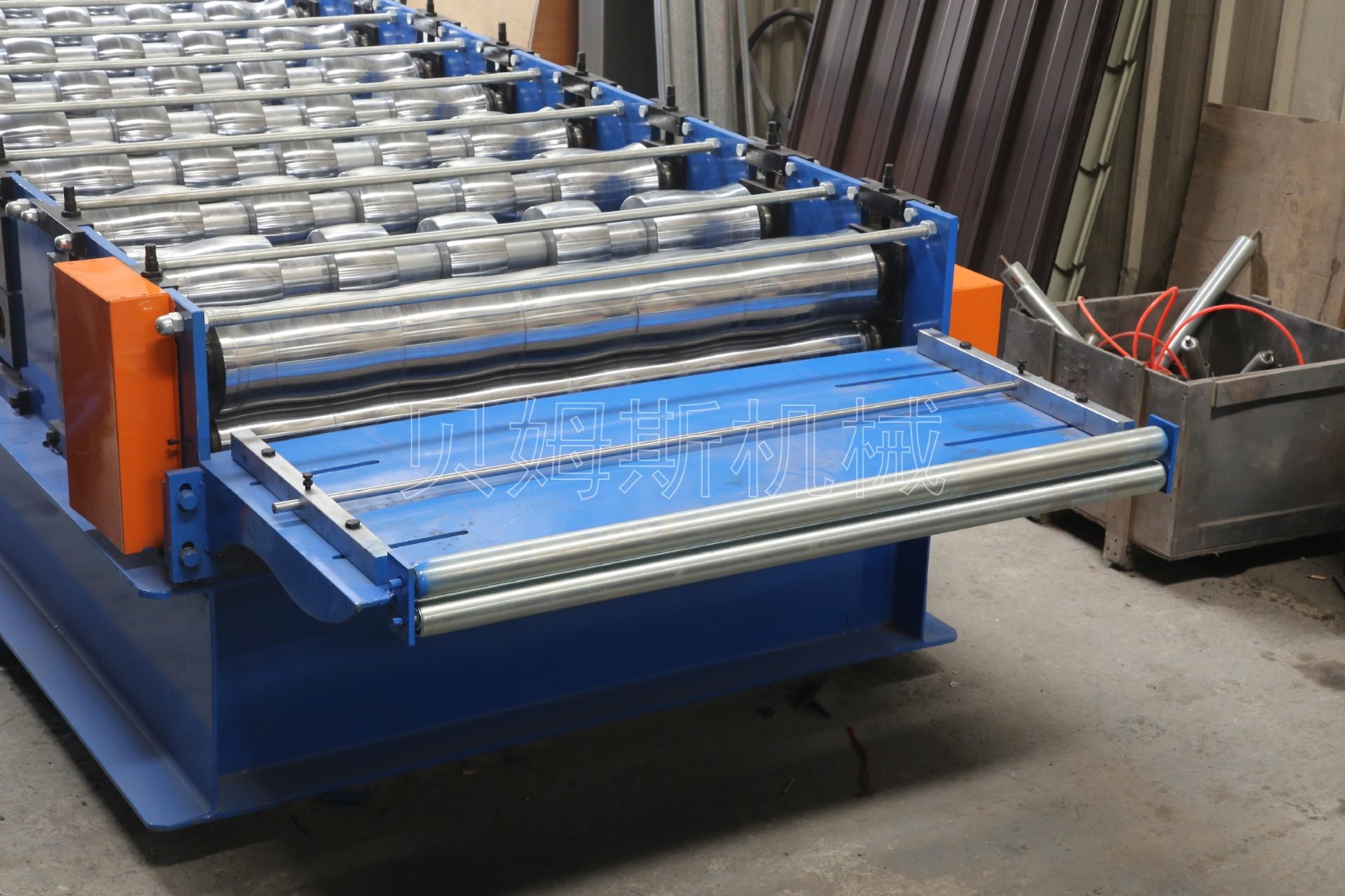

『进料导向』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷输送递进的作用。
③导向辊:上下圆辊设计,使进料过程更加顺畅。
④引送辊:确保料卷的进程平整匀顺,不起折。

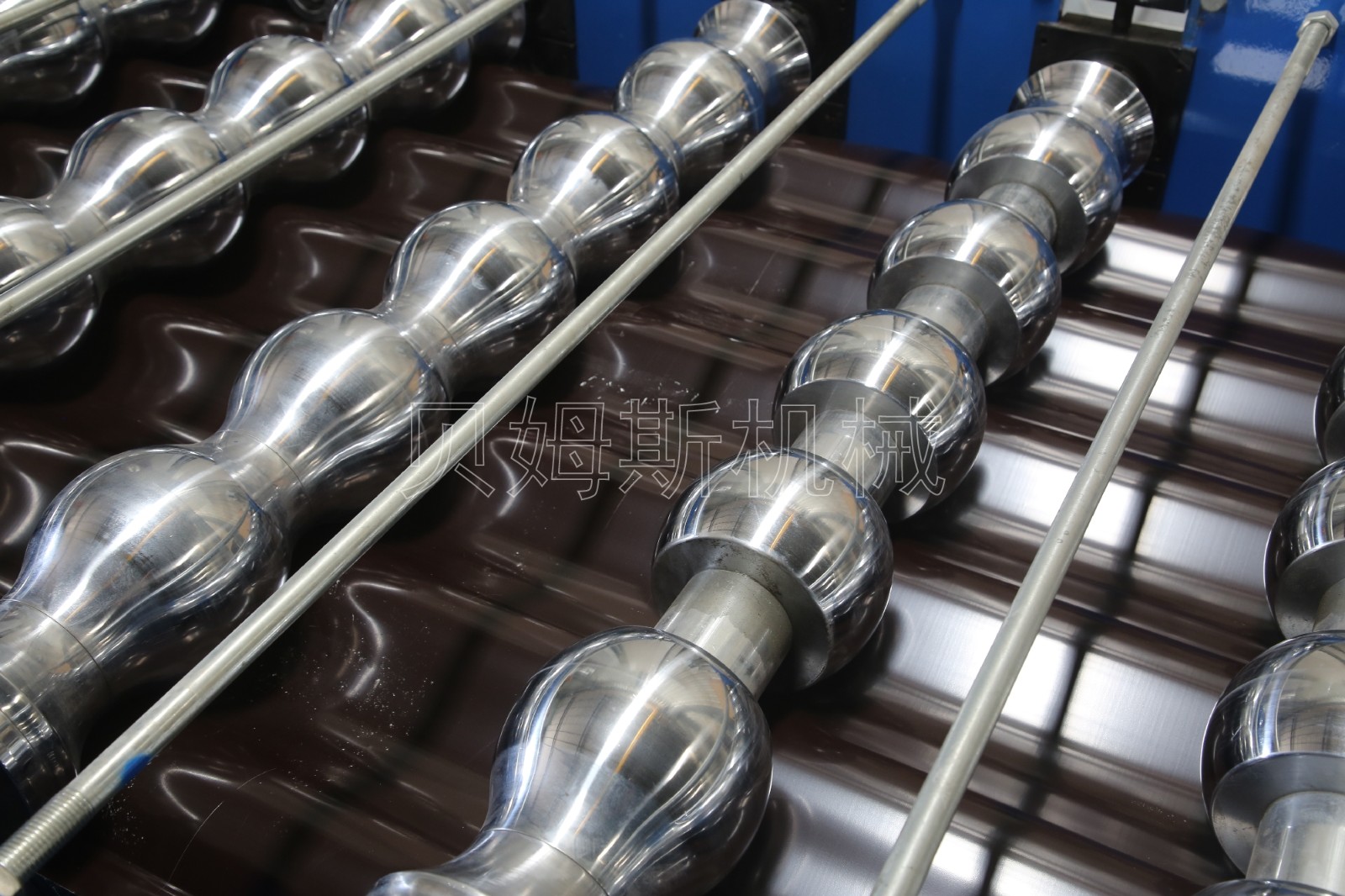

『辊轴组件』
①主轴直径:φ75mm, 45#圆钢。
②辊轮材质:热处理,精车后镀硬铬,镜面抛光,。
③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。
④冷弯成型:料卷一道道冷弯成型的过程。

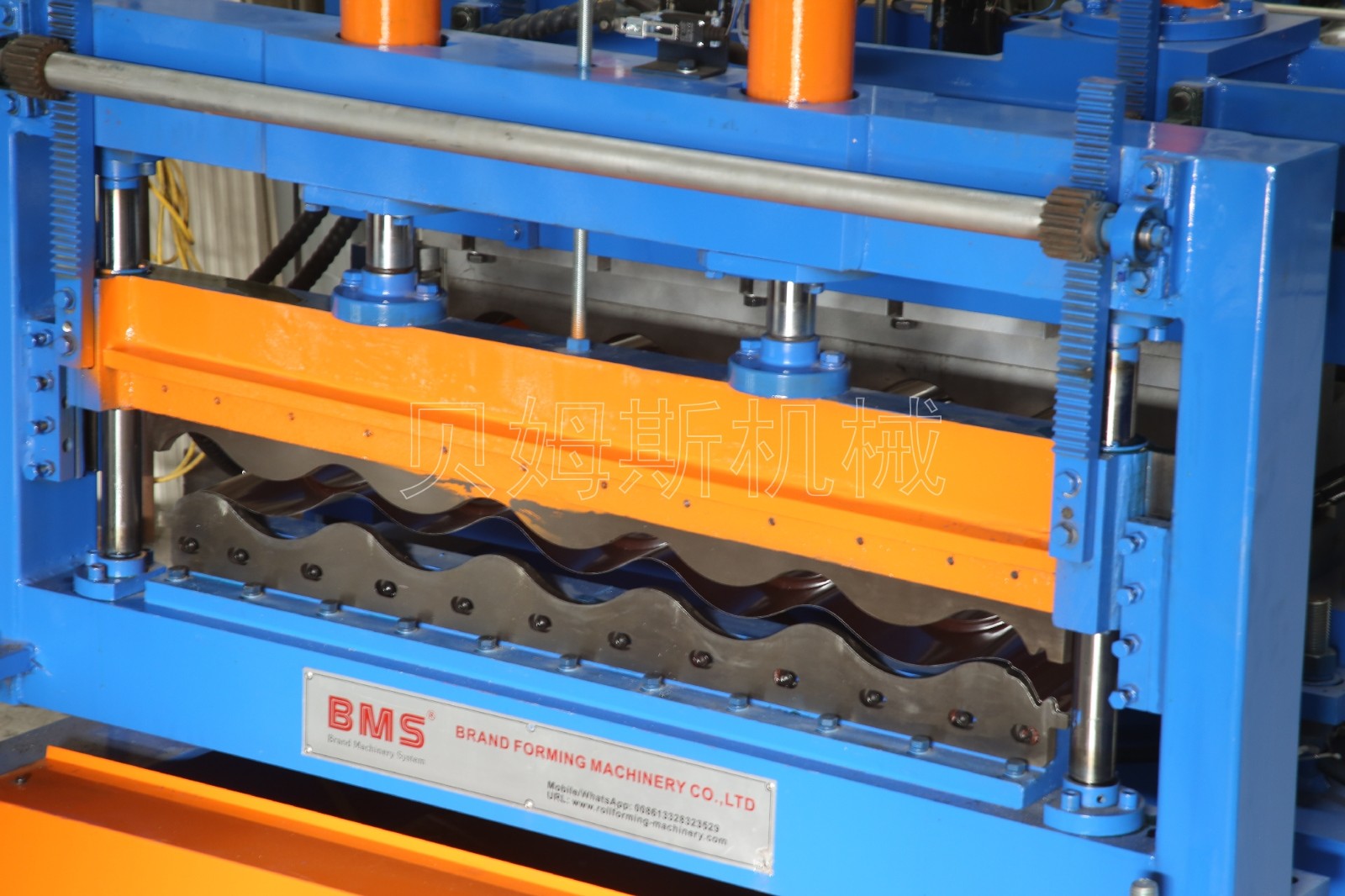

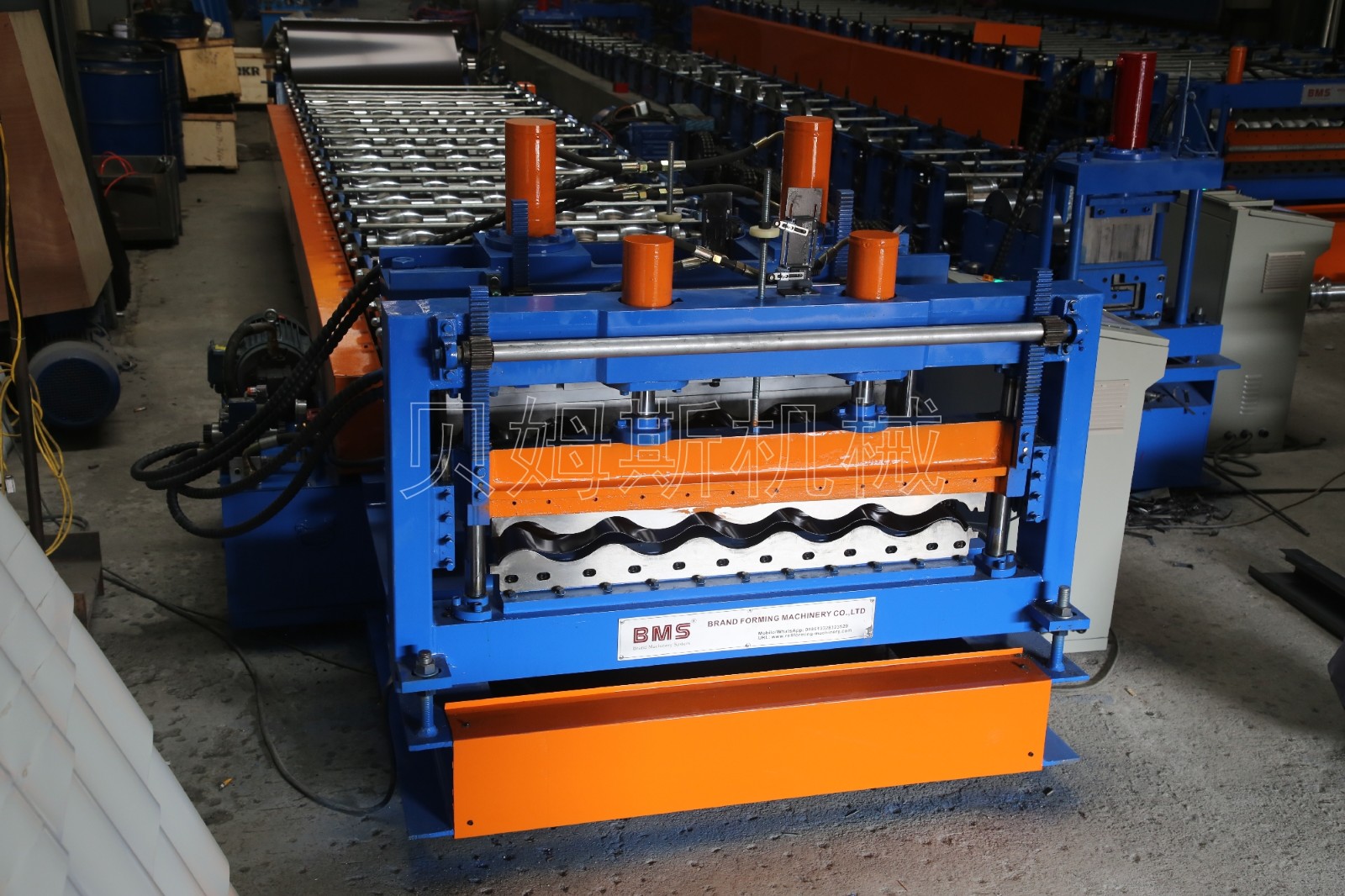

『成型后剪』
①导向机构:双导柱滑轨,使剪切过程更加平稳。
②铸铁刀座:铸铁去应力后加工，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

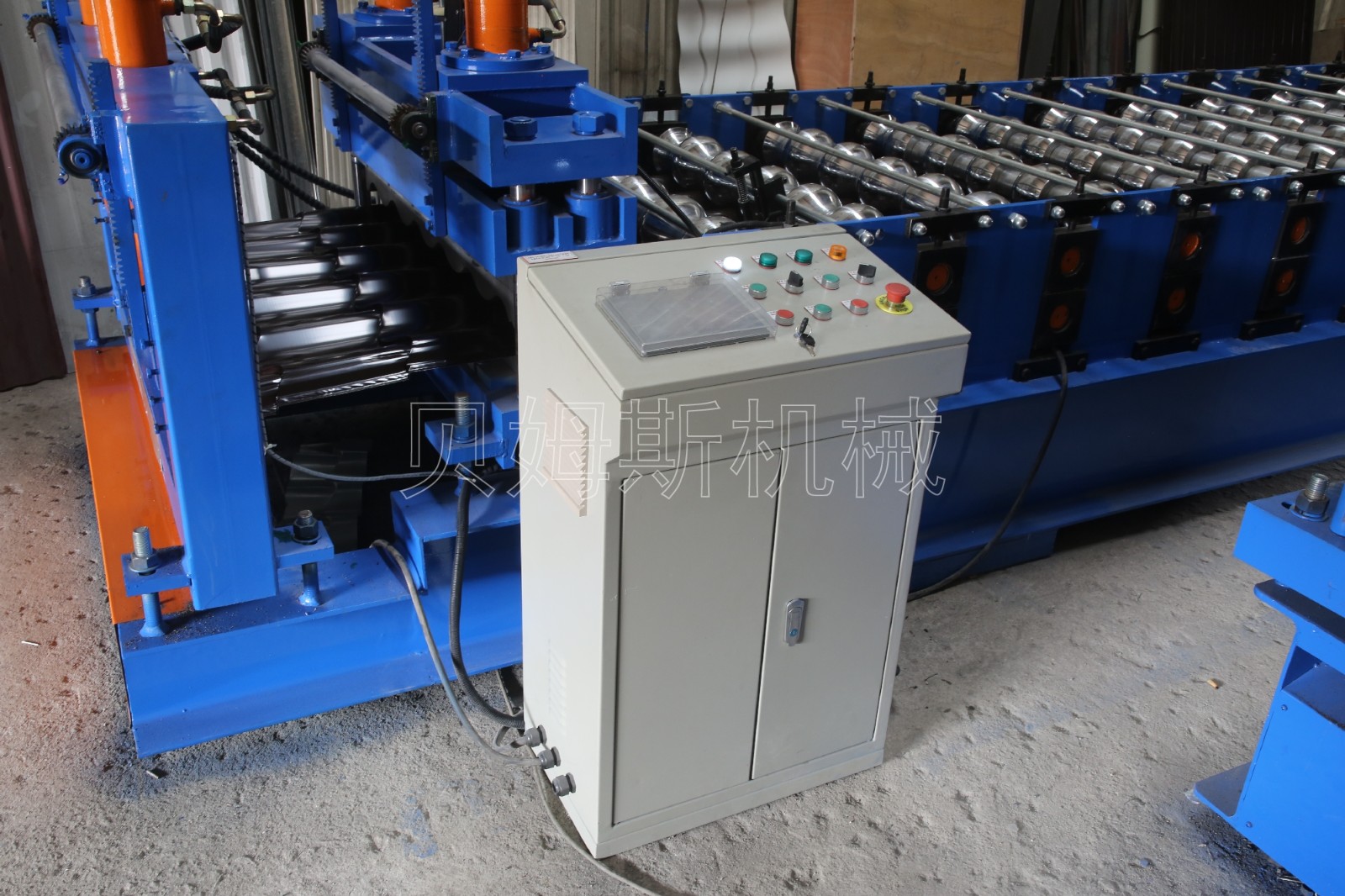

『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。
四、琉璃瓦生产线设备成型用途

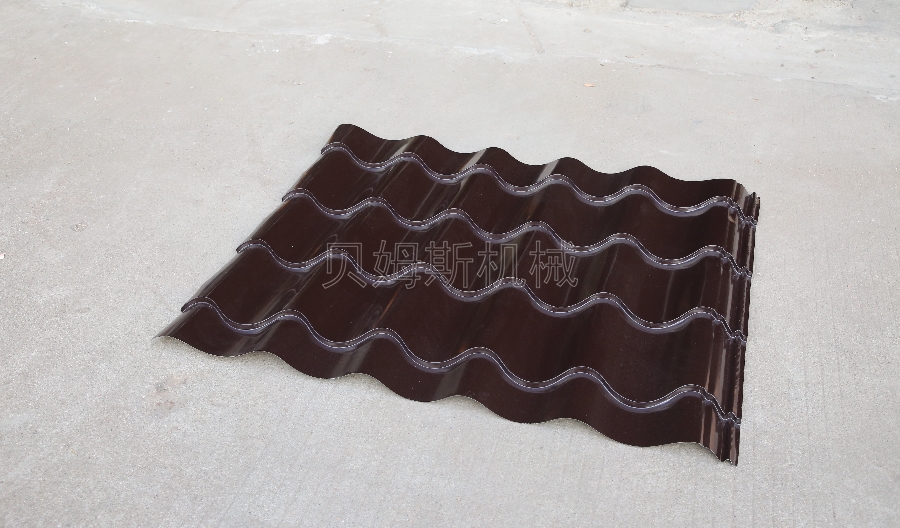

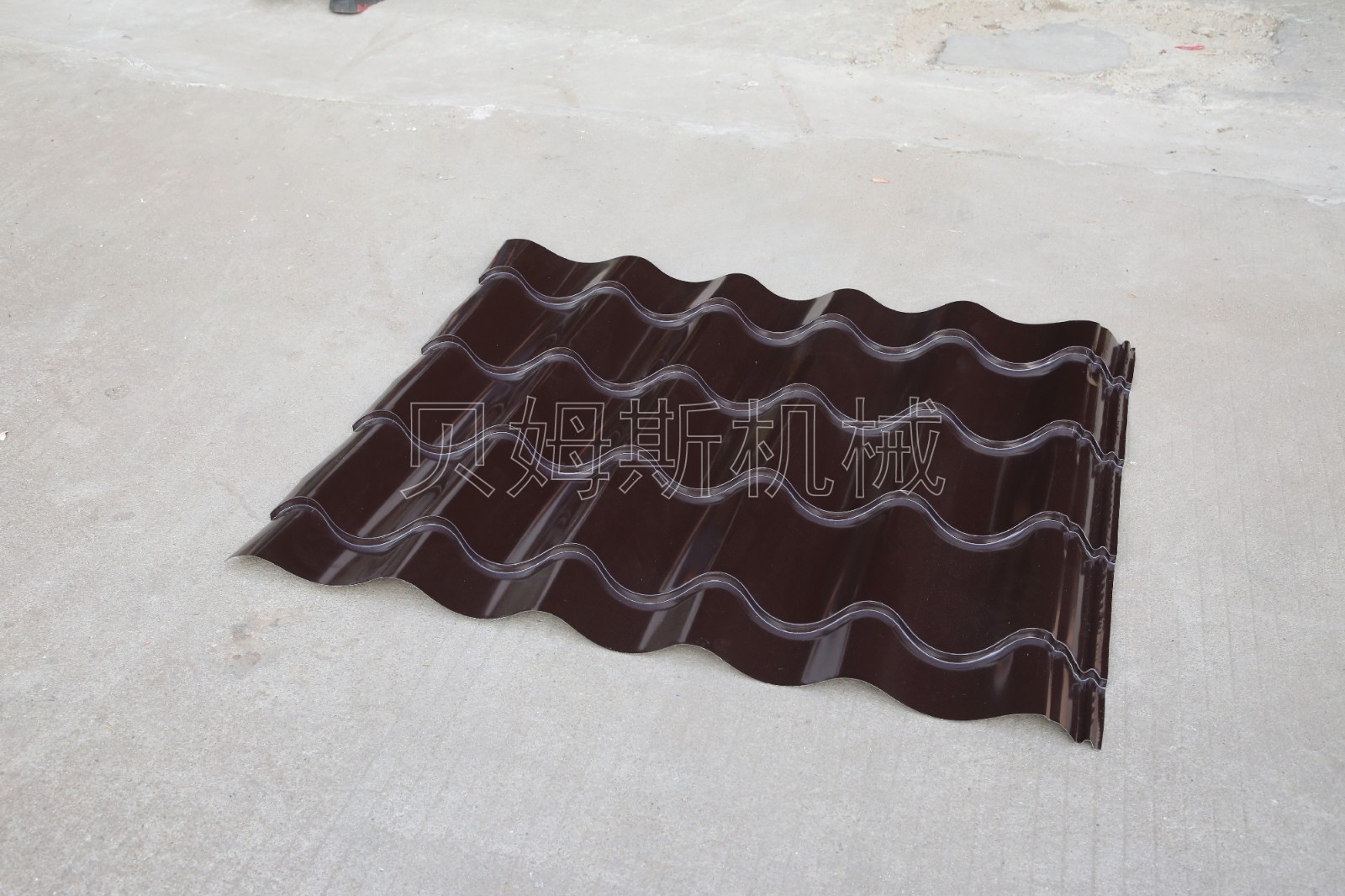

(圆弧波)琉璃瓦生产线设备是用于生产钢结构行业，屋面盖板材料的彩钢瓦机。机器设备出产的成品为“圆弧波琉璃瓦”多应用于个人住宅、私人别墅、公园广场建筑的屋顶盖板
