水波纹压瓦设备YX18-76-836

设备型号:YX18-76-836
用料厚度:0.3~ 0.8mm
成型道次:16 道成型
成型速度:18-22米/分钟
电机功率:7.5KW 变频调速
驱动方式:电机驱动,齿轮链传动
切刀材质:Cr12Mov 热处理制成
机座规格:H400
电话

全国热线

18659295206

设备详情 / Introduction

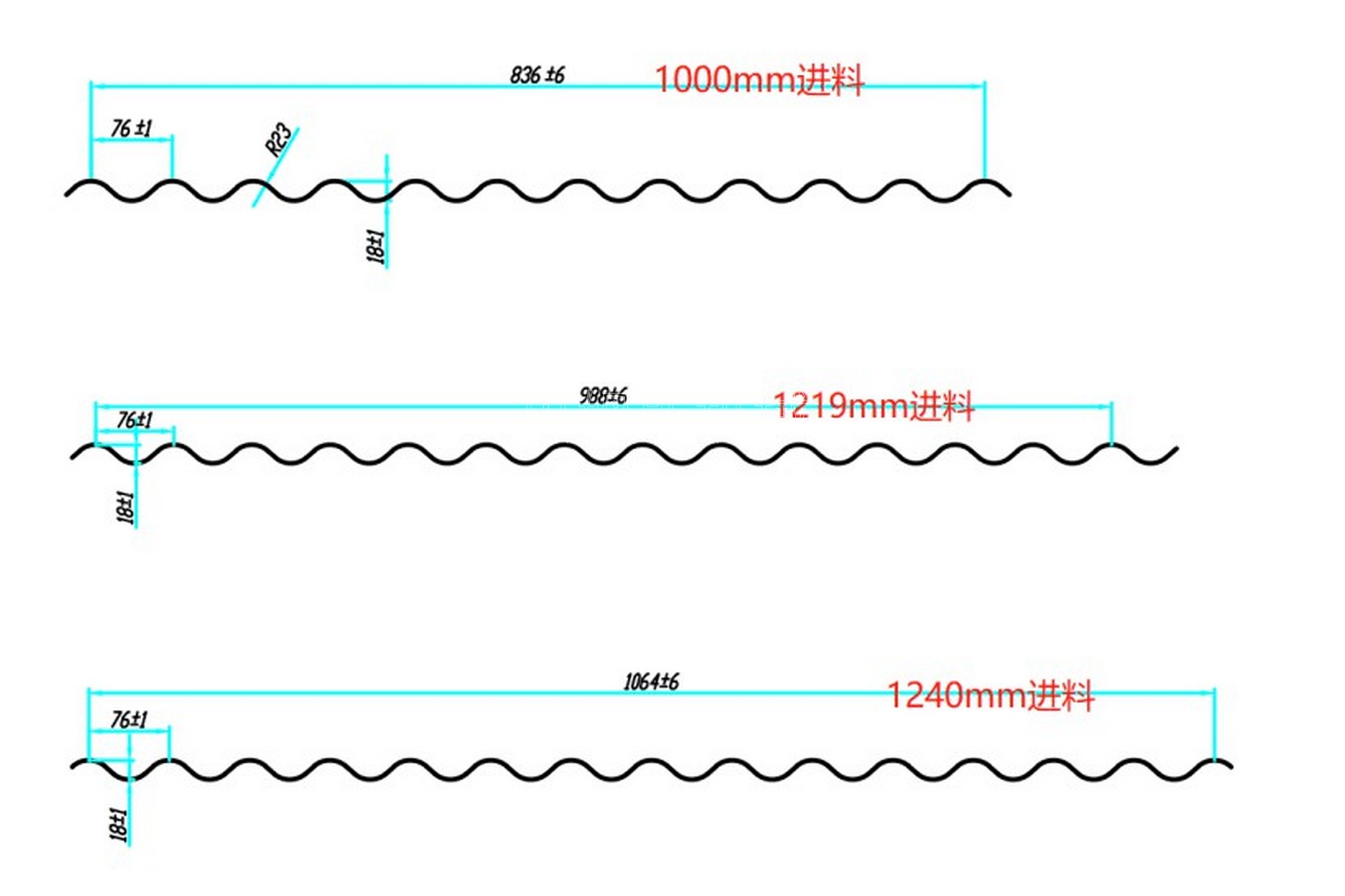

一、水波纹压瓦设备YX18-76-836版型




版型图_00002




版型图_00004

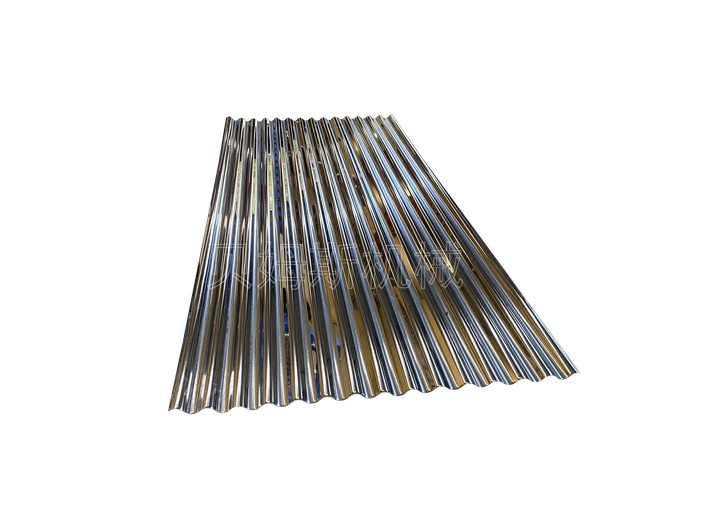

成型产品优势:

①耐腐蚀性能:生产出来的不锈钢波浪板水波纹瓦片具有高耐腐蚀性能,使用寿命比普通彩钢板更长,使用多年后的抗风能力也更强

③优质美观:外观轻盈美观,均匀光滑抗磨损,与工商业建筑贴合度高

④防水性能:水波纹结构有利于排水,对抗暴雨天气

⑤耐火性:水波纹瓦是由耐火性能强的材料制成,具有很强的耐火性能,在火灾发生时可以保证建筑的安全,提高安全系数


二、水波纹压瓦设备YX18-76-836视频

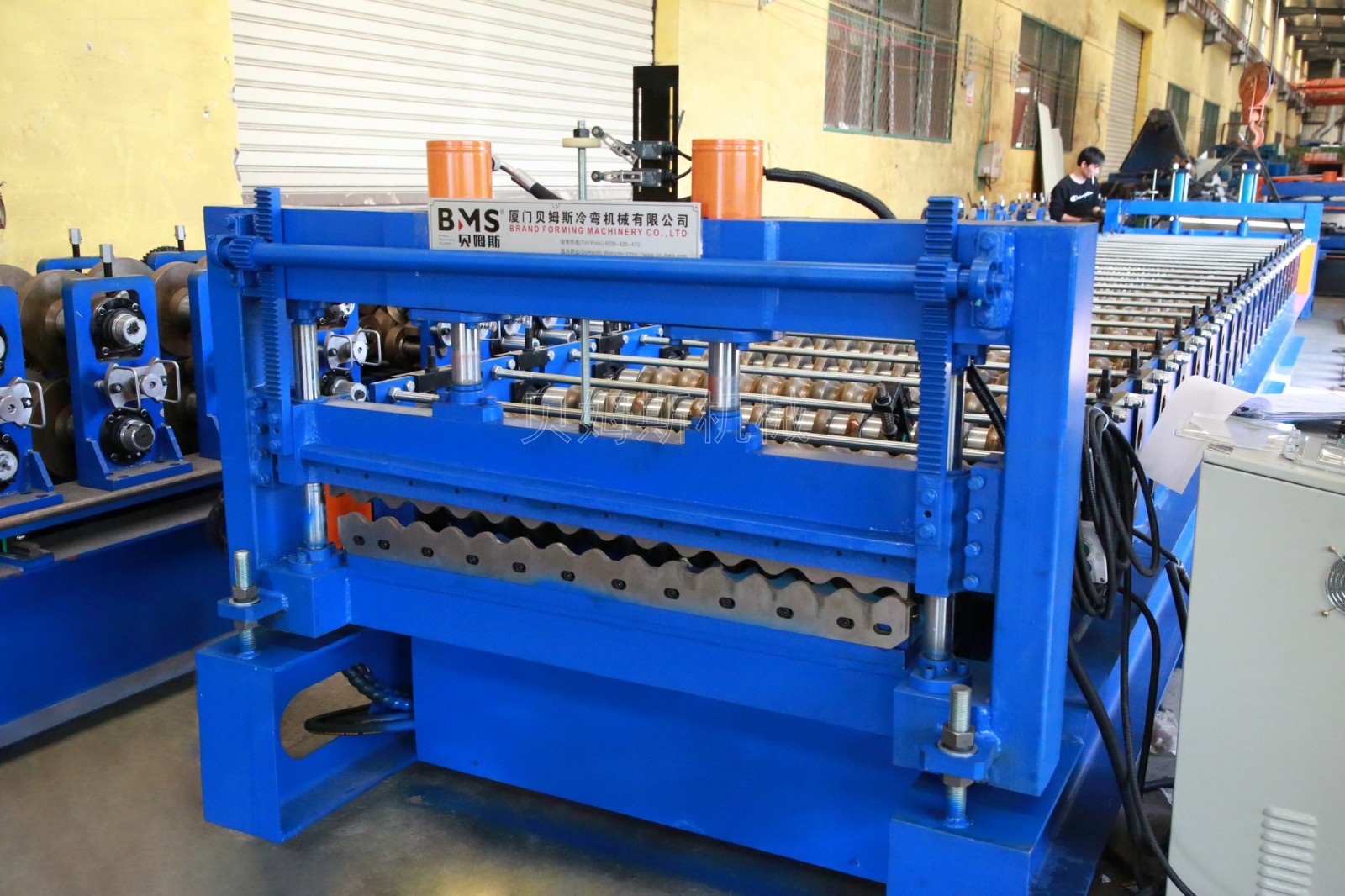

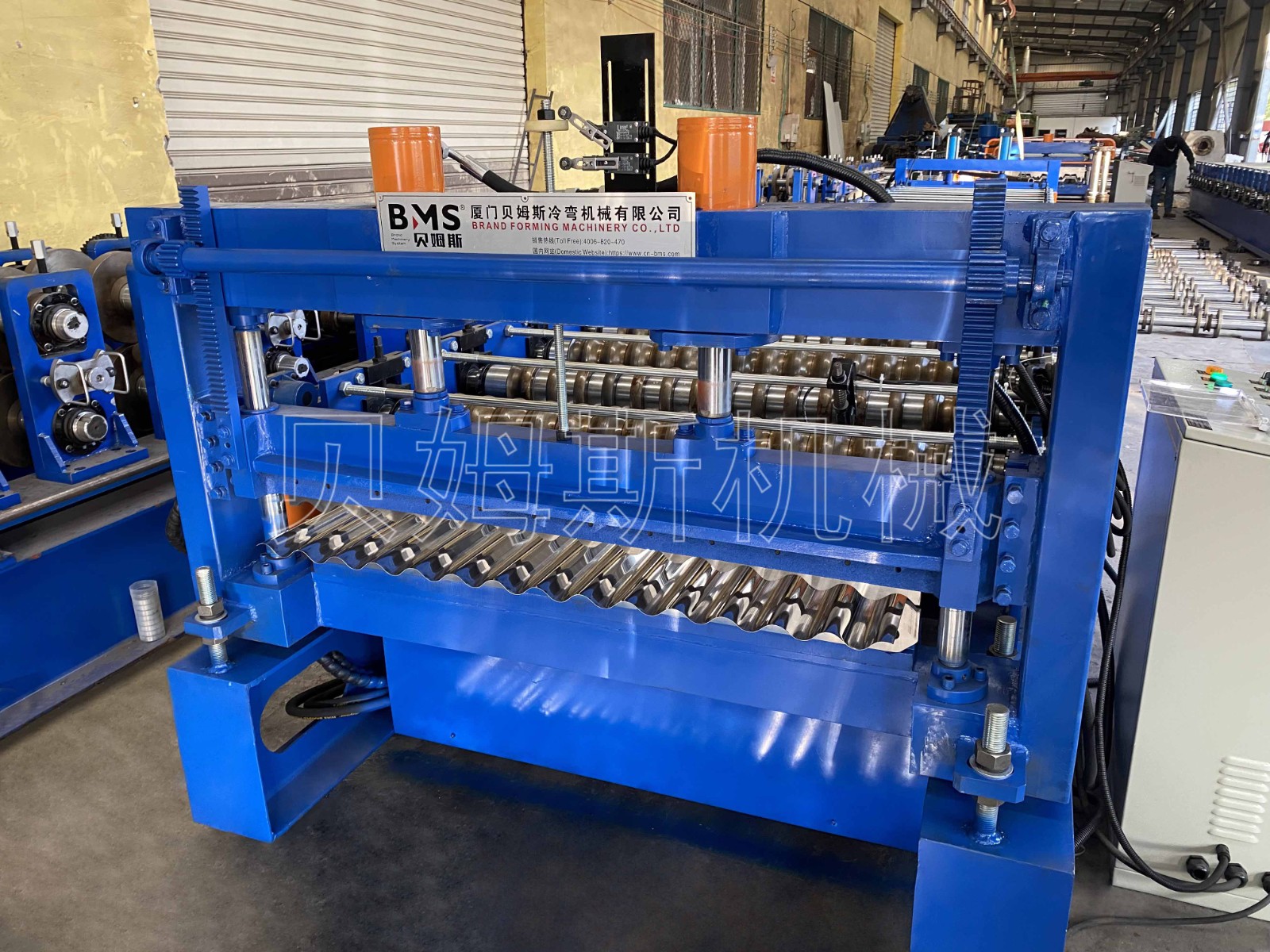

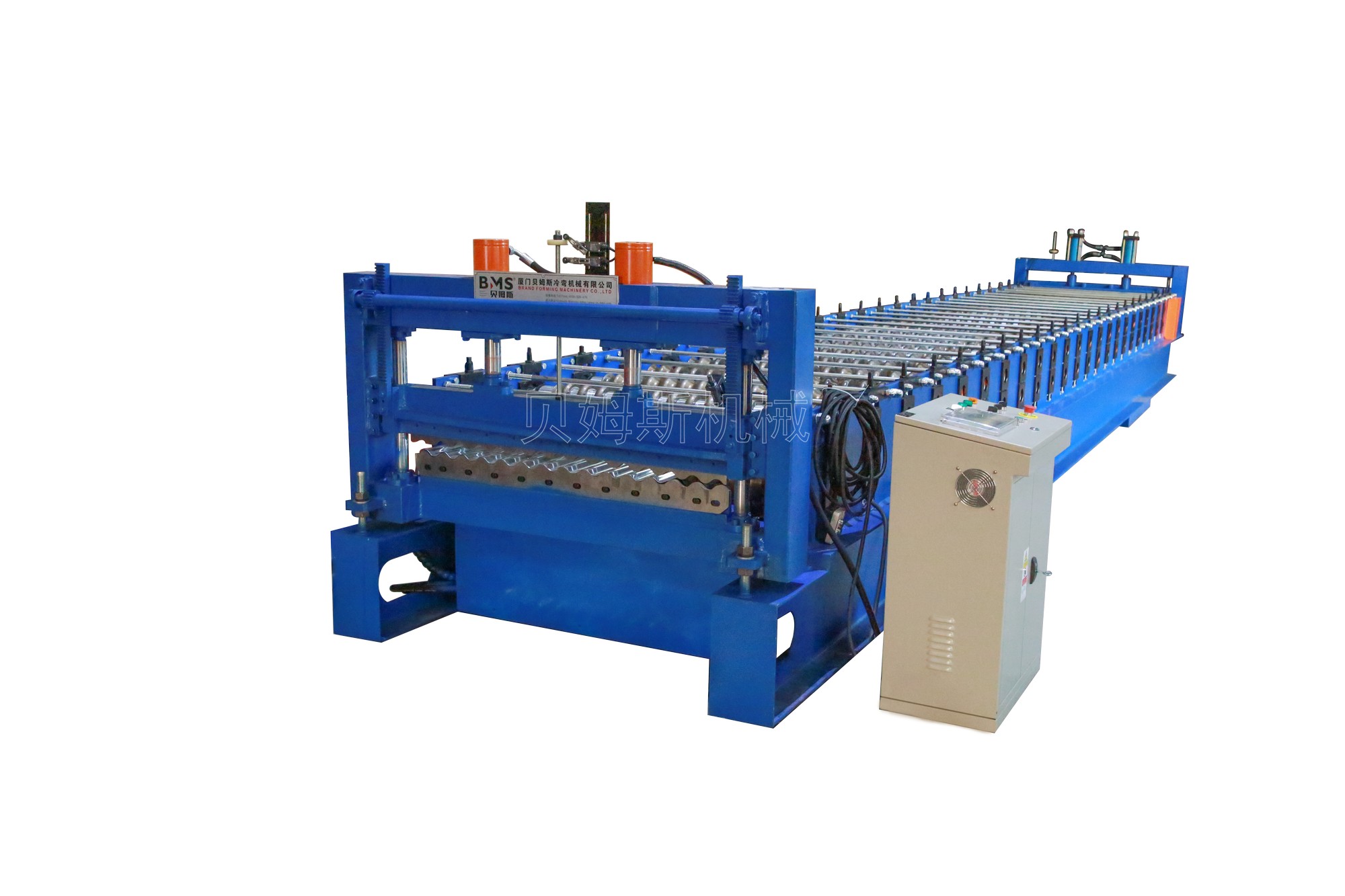

三、水波纹压瓦设备YX18-76-836全景图






设备详情图_00001


设备详情图_00002


设备详情图_00004


设备优势:

①1机3板,可以使用1000/1219/1240mm三种进料,方便灵活采购原材料。

②配备液压前剪,带生产设置的最后1片料剪料提醒功能(避免浪费材料),方便客户更换材料,节省操作时间

③3.辊轮采用Cr2模具钢精加工后淬火处理 ,使用寿命10年以上。

④可选自动跺料机,提高效率,节省人工,助您提升竞争力

⑤优质的服务:为用户提供热情、周到、细致、的售后服务,及时向买方提供技术支持,及时回答买方的技术咨询


四、水波纹压瓦设备部件展示:

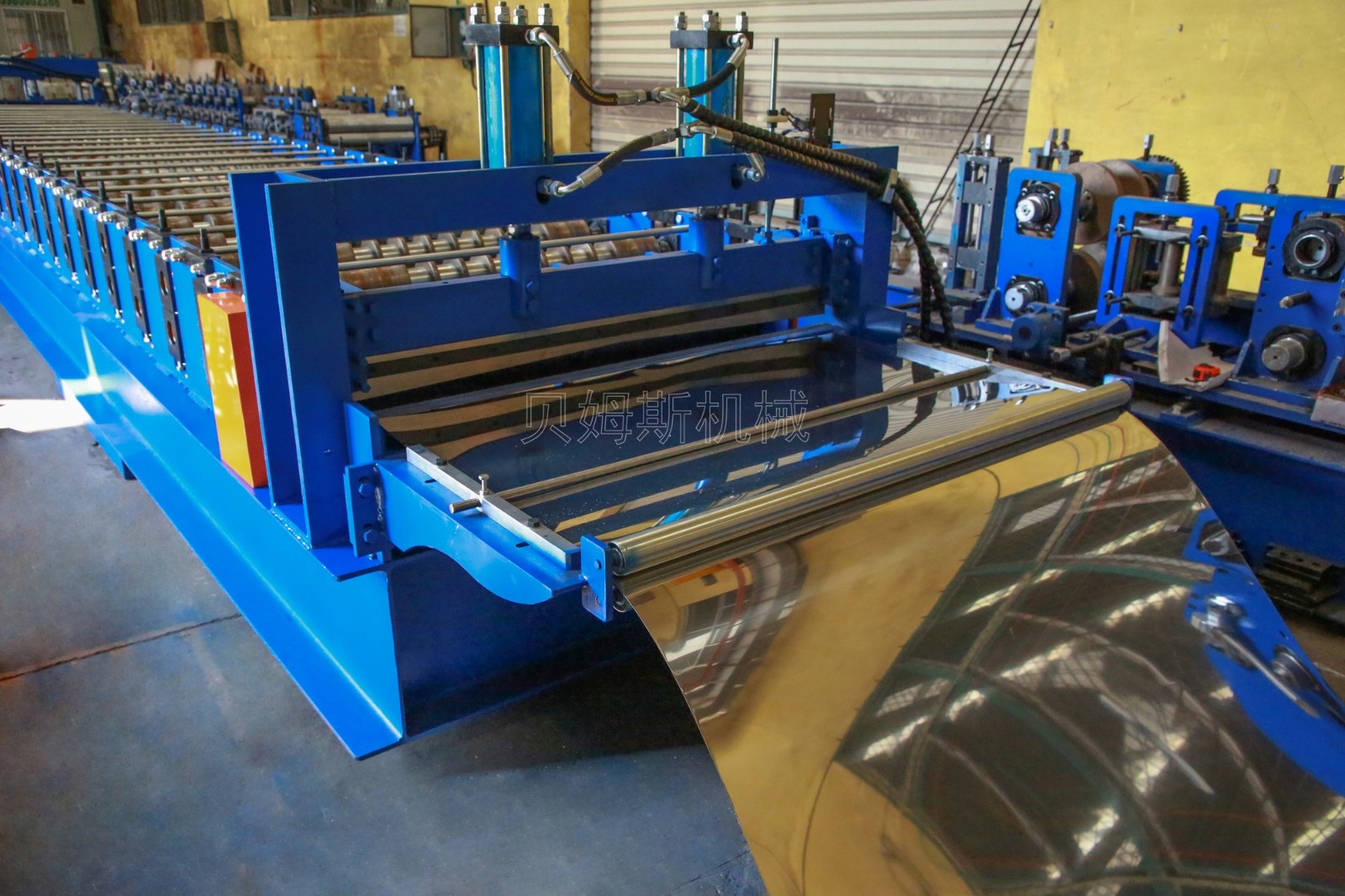

水波纹压瓦设备进料装置图


『进料装置』

①定位板:调节两端的位置,使其符合进料宽度。

②导向辊:使料卷递进的过程更加平整顺畅。

③手拉前剪:对料卷的用量,进行前段手动剪切

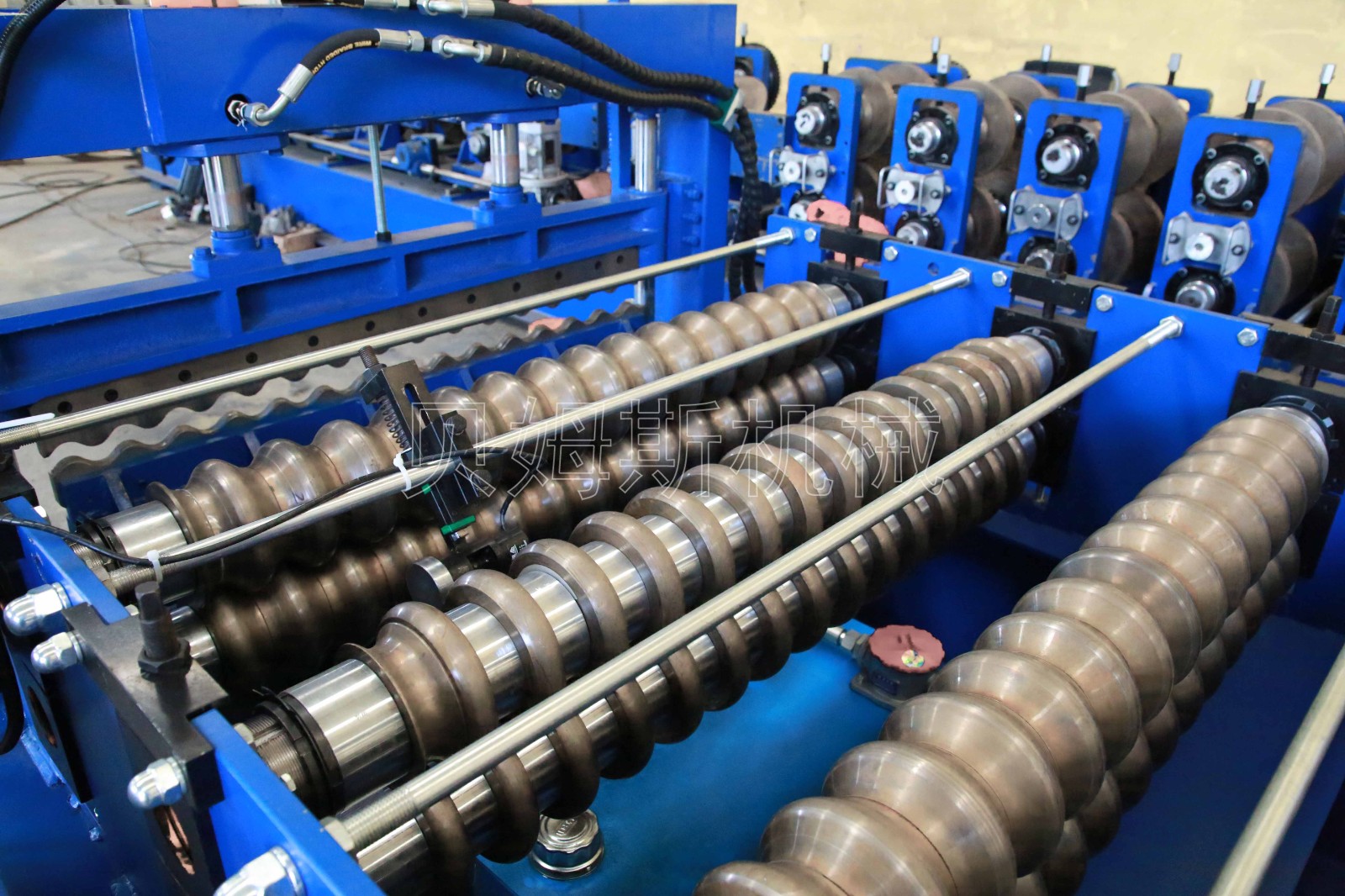

水波纹压瓦设备辊轴组件图1

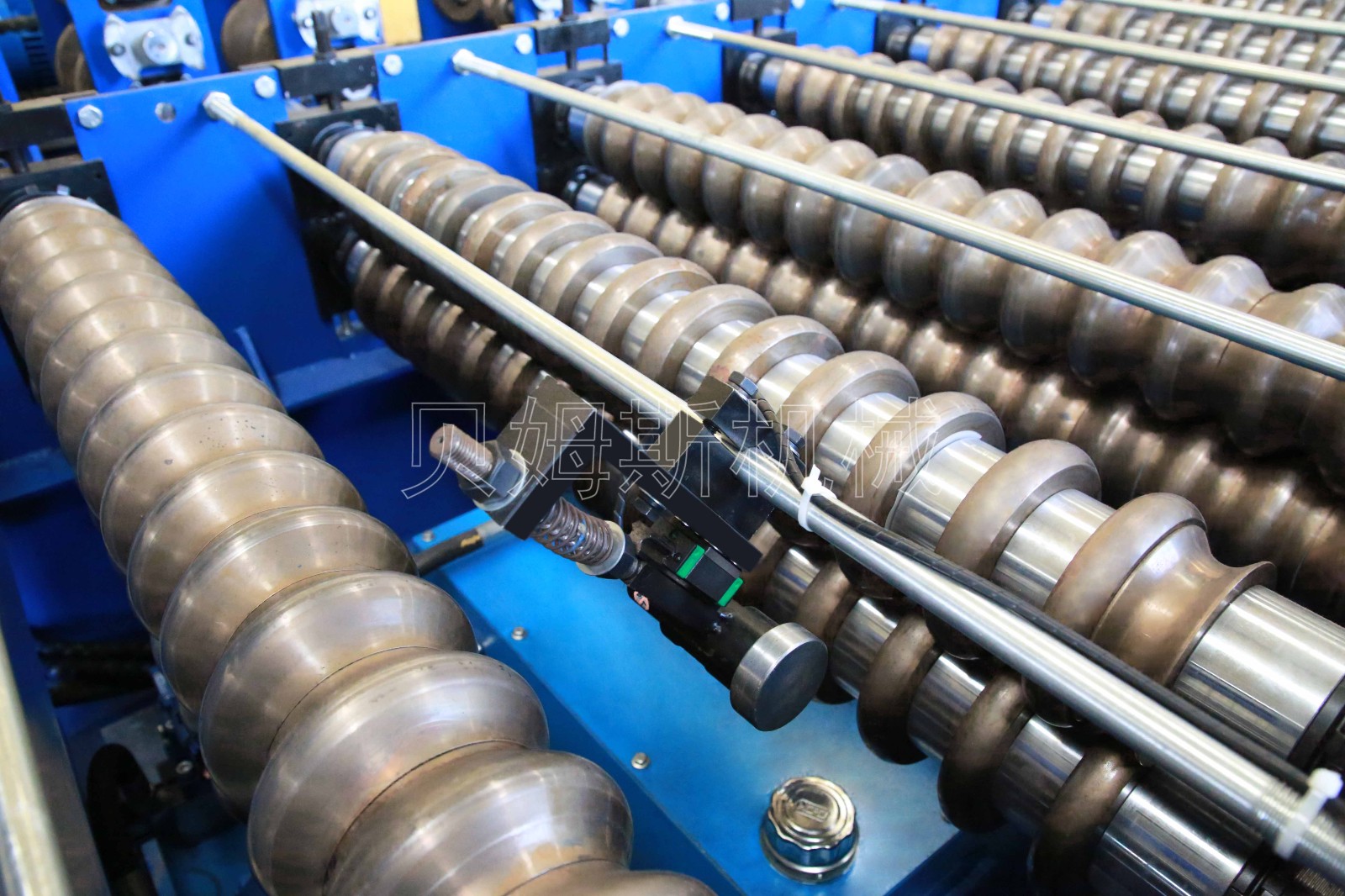

水波纹压瓦设备辊轴组件图2



『辊轴组件』

①主轴直径: φ75mm    45#圆钢。

②辊轮材质:材质:45钢:  粗车,CNC精车,镀硬铬,拉丝抛光。

③机座拉杆:直径:φ22mm 镀锌/镀装饰铬。

④电机功率:使用主电机7.5KW配油泵电机4KW链轮传动辊压



水波纹压瓦设备成型后剪


『成型后剪』

①导向机构:双导柱滑轨,使剪切过程更加平稳。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工

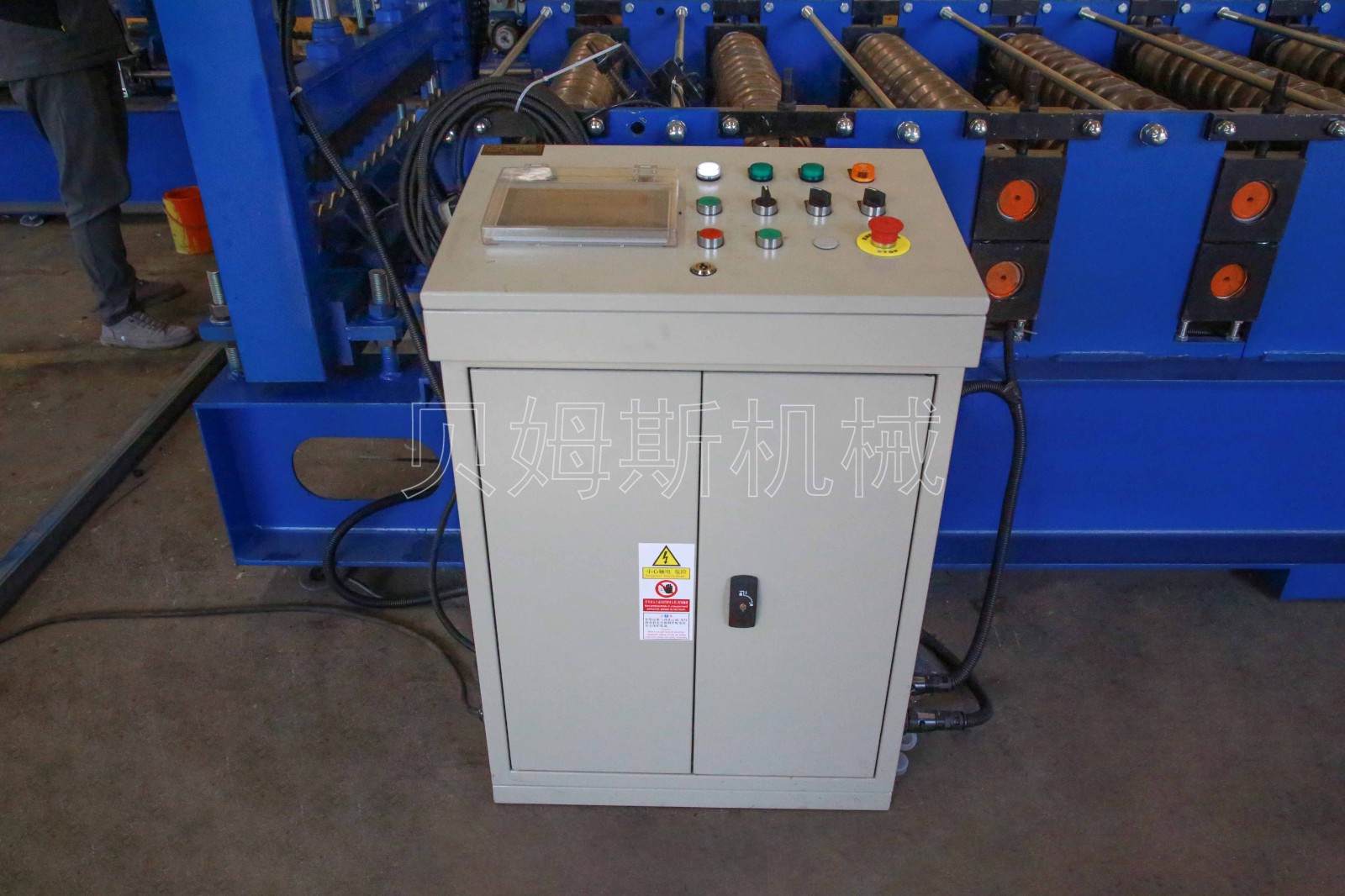

水波纹压瓦设备PLC控制柜


『PLC控制柜』

① P L C :采用施耐德/台达高精度PLC电子装置。

②变频器:施耐德/台达器,运行高效恒稳。

③控制元件:施耐德电子,使用寿命长,故障率低。

④触屏操控:采用KAUTO输入生产数据,自动完成生产要求


五、水波纹压瓦设备YX18-76-836成型用途:

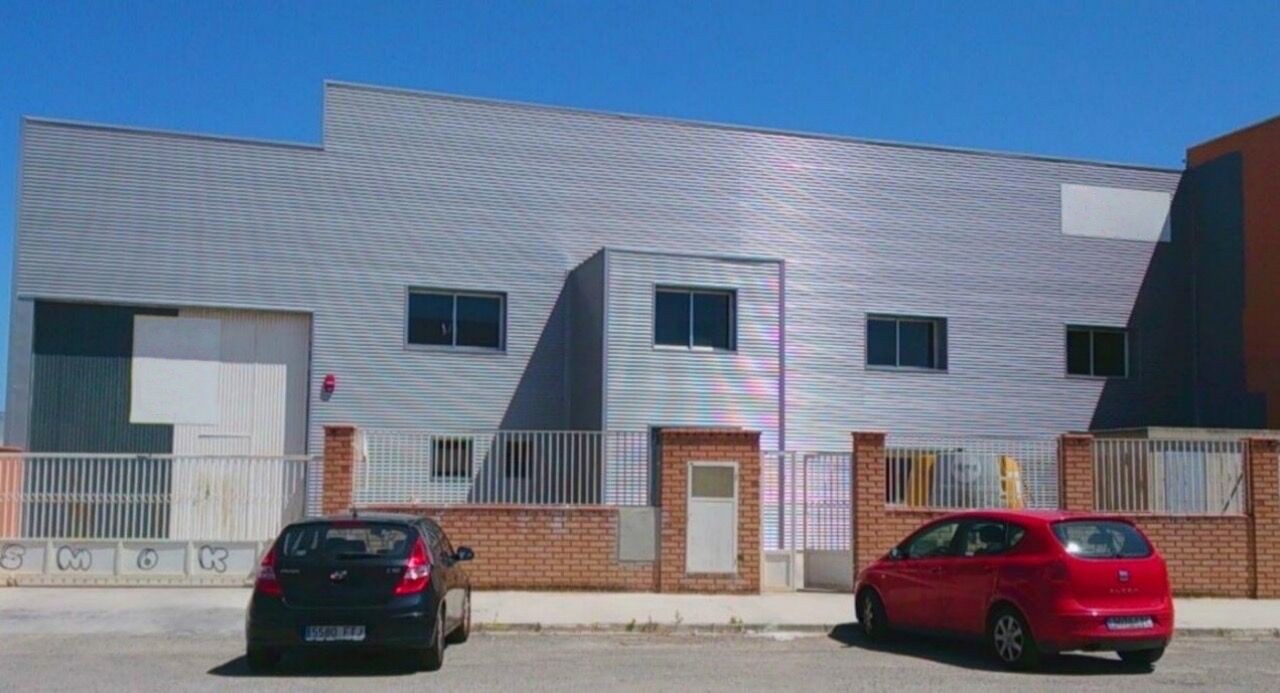

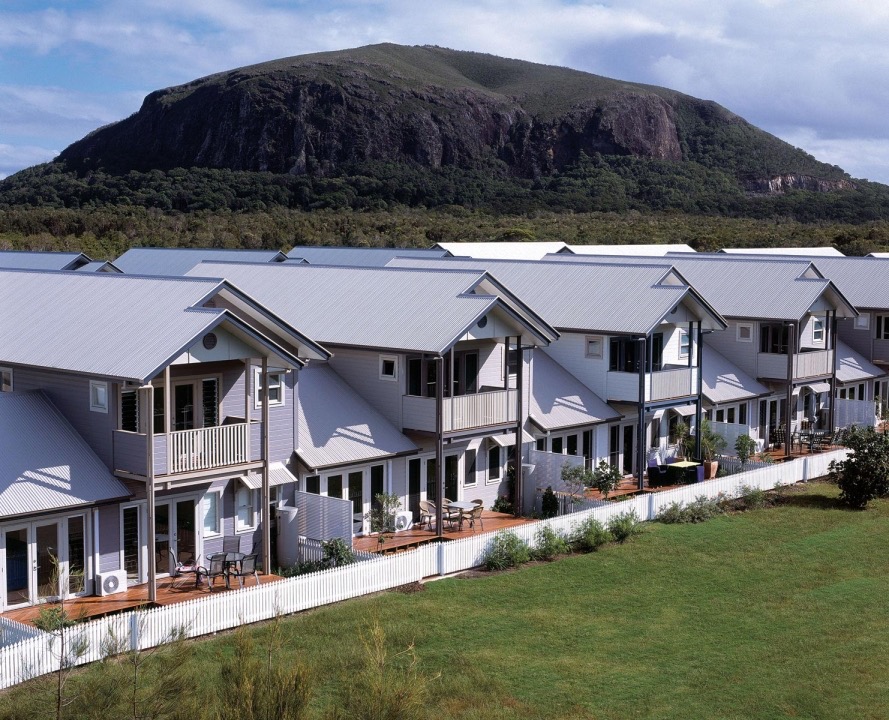

 YX18-76-836波浪板机是用于生产成品为“836波浪板”的彩钢波浪瓦生产线设备。多应用于工业建筑厂房、体育场、大小型房屋屋顶的盖板
