帽型龙骨双联机(2合一)YX18-40&YX35-38

设备型号:YX18-40&YX35-38
材料厚度:0.5~0.85mm
成型道次:12+12 道成型
驱动方式:电机驱动,齿轮链传动
电机功率:7.5KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H350
电话

全国热线

18659295206

设备详情 / Introduction

一、帽型龙骨双联机(2合一)YX18-40&YX35-38版型


版型图_00001


二、帽型龙骨双联机(2合一)YX18-40&YX35-38视频展示

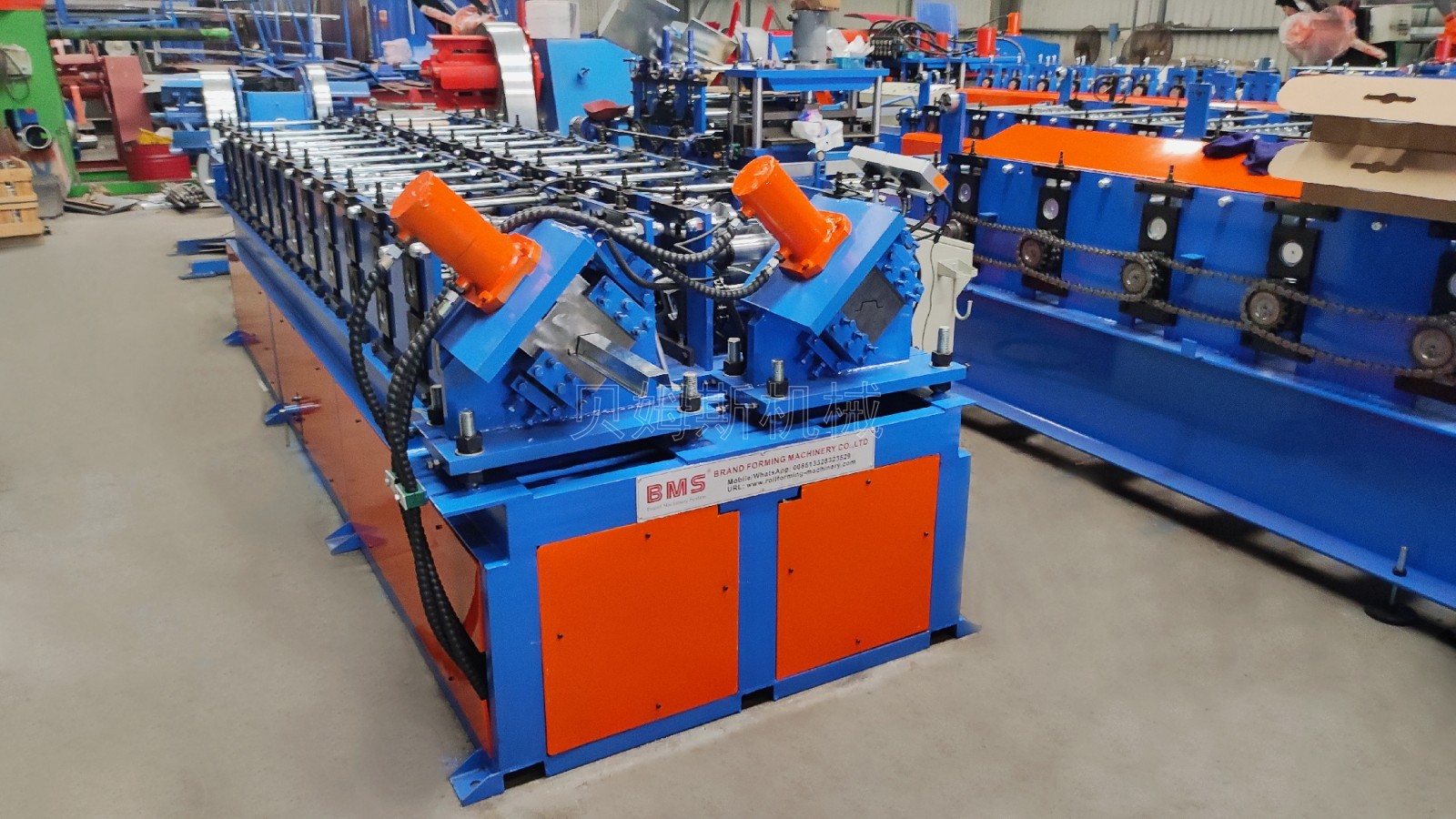

三、帽型龙骨双联机(2合一)YX18-40&YX35-38全景图


设备详情图_00005


设备详情图_00007


四、帽型龙骨双联机(2合一)YX18-40&YX35-38部件图

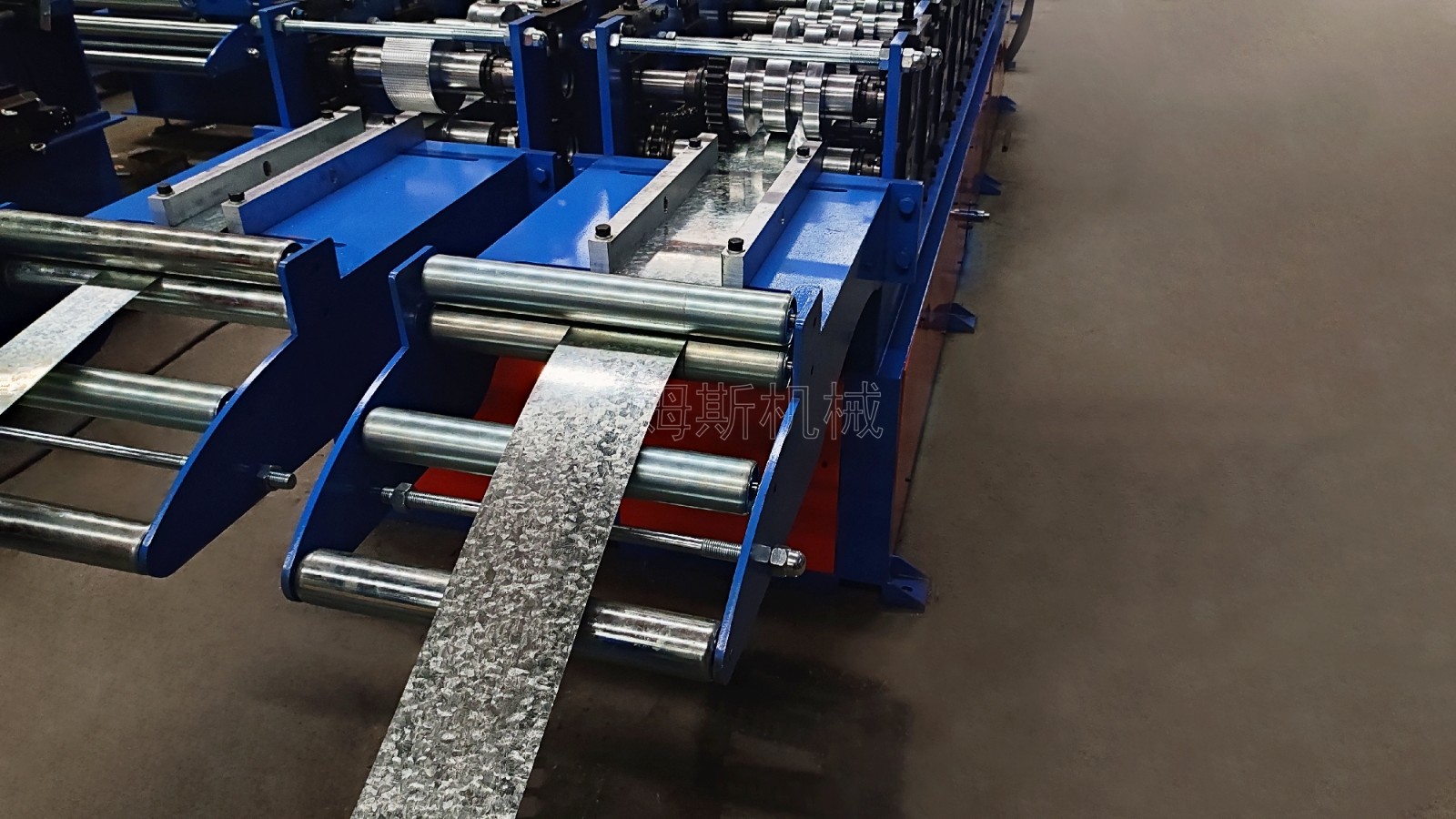

帽型龙骨双联机(2合一)进料装置图


『进导料向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

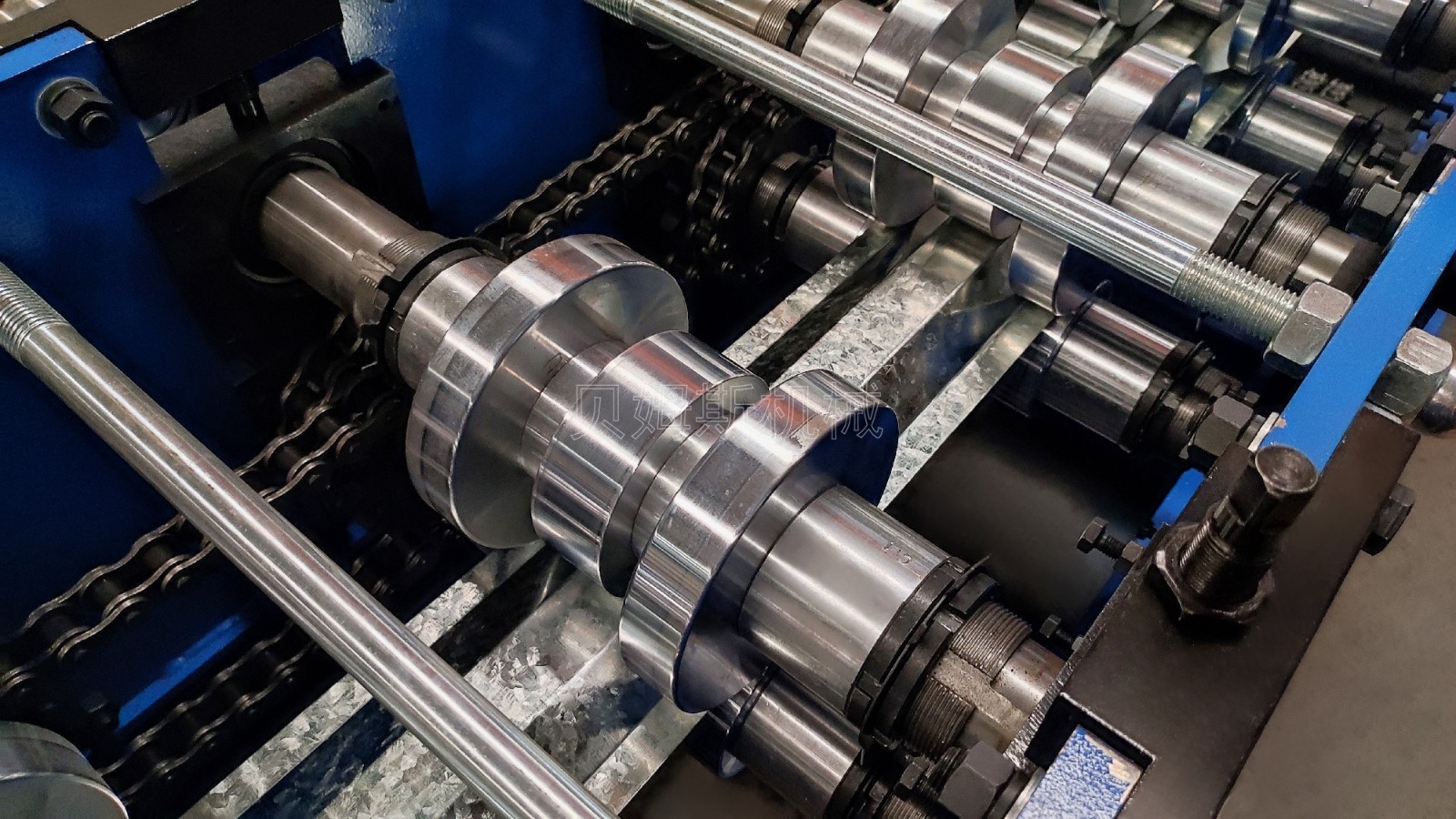

帽型龙骨双联机(2合一)辊轴组件图


『辊轴组件』

①主轴直径:    φ65mm,    45#圆钢。

②辊轮材质:热处理,精车后镀硬铬,镜面抛光。

③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。

④冷弯成型:料卷一道道冷弯成型的过程。

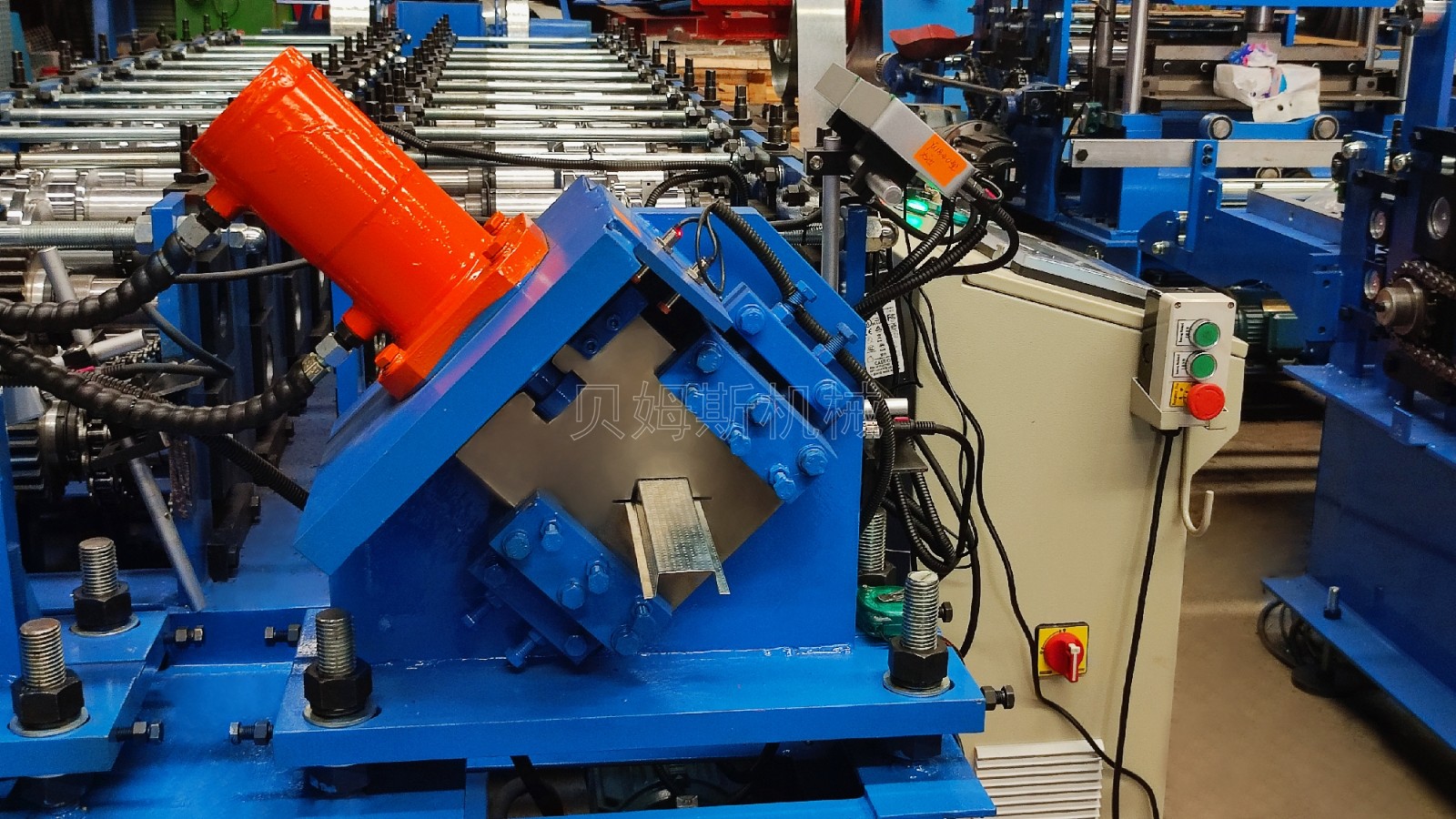

帽型龙骨双联机(2合一)成型后剪图


『成型后剪』

①导向机构:液压斜切装置,剪切平稳无变形。

②刀片材质:Cr12Mov 剪切寿命超过100万次。

③后剪刀架:Q235钢板,粗铣后退火处理,精加工。

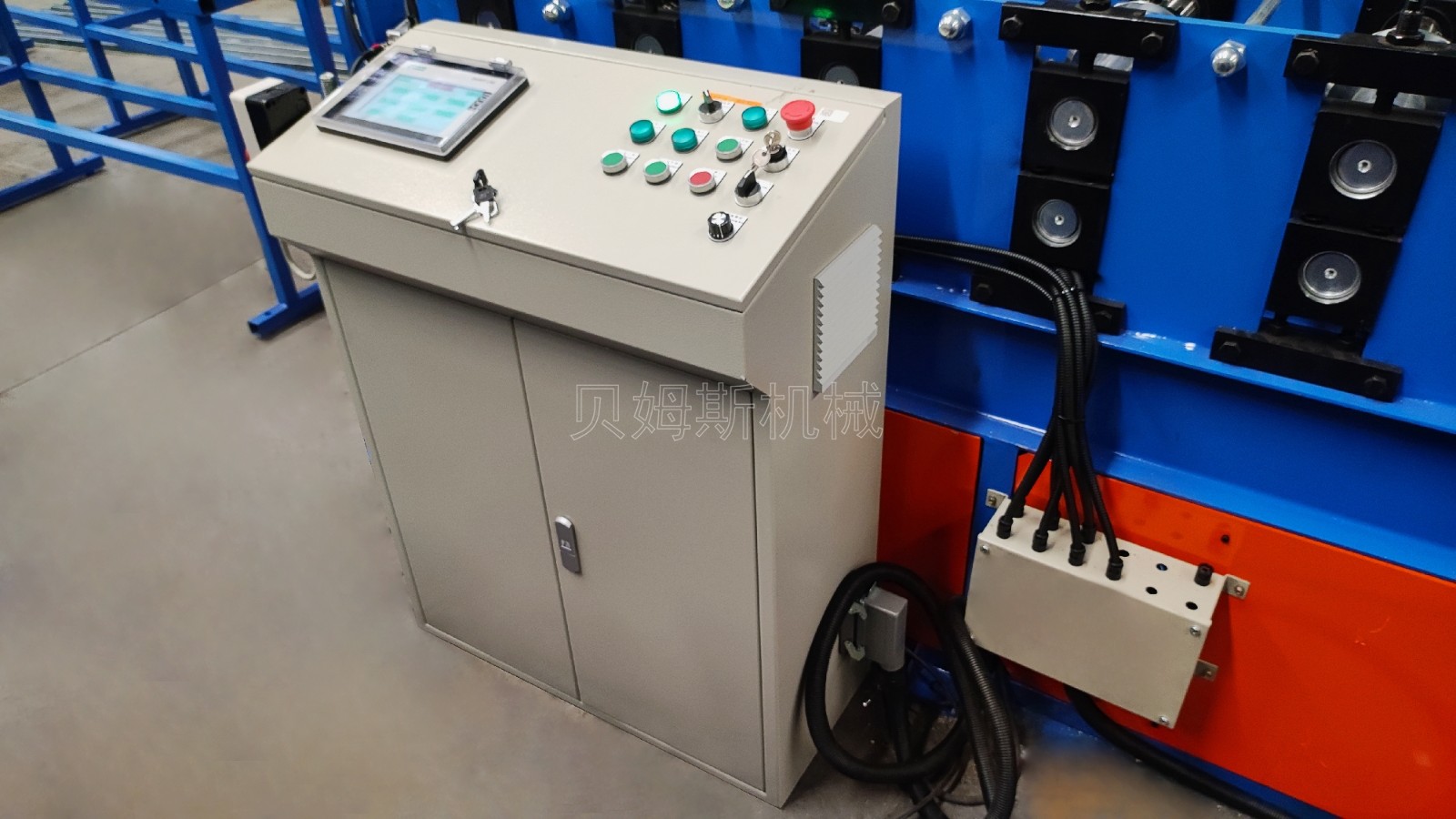

帽型龙骨双联机(2合一)PLC控制柜图


『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。

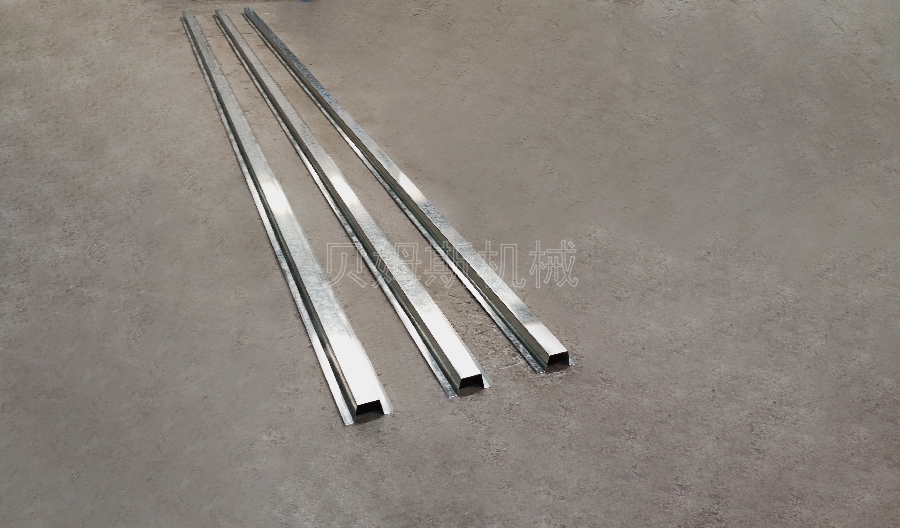

五、帽型龙骨双联机(2合一)YX18-40&YX35-38成型用途


微信截图_20240326143457.

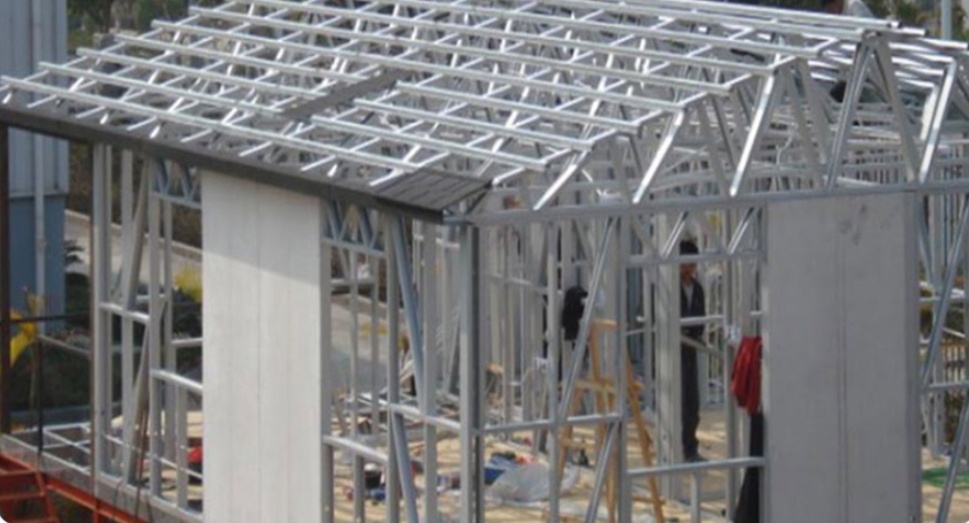

 帽型龙骨YX18-40&YX35-38双联机(2合1)是用于生产龙骨系列的几字梁、帽型梁龙骨。出产的成品为几字(帽型)龙骨常应用于蔬菜种植大棚、户外大棚等搭建梁;U型龙骨多应用与写字楼、办公室、商场店铺等室内装饰搭建龙骨。
