全自动C型钢设备C50-200

设备型号:C50-200
材料厚度:2.0~4.0mm
成型道次:22 道成型
成型速度:18~25米/分钟
驱动方式:电机驱动,齿轮链传动
电机功率:30KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H450
电话

全国热线

18659295206

设备详情 / Introduction

一、全自动C型钢设备C50-200版型


版型图_00001



版型图_00002

二、全自动C型钢设备C50-200视频展示

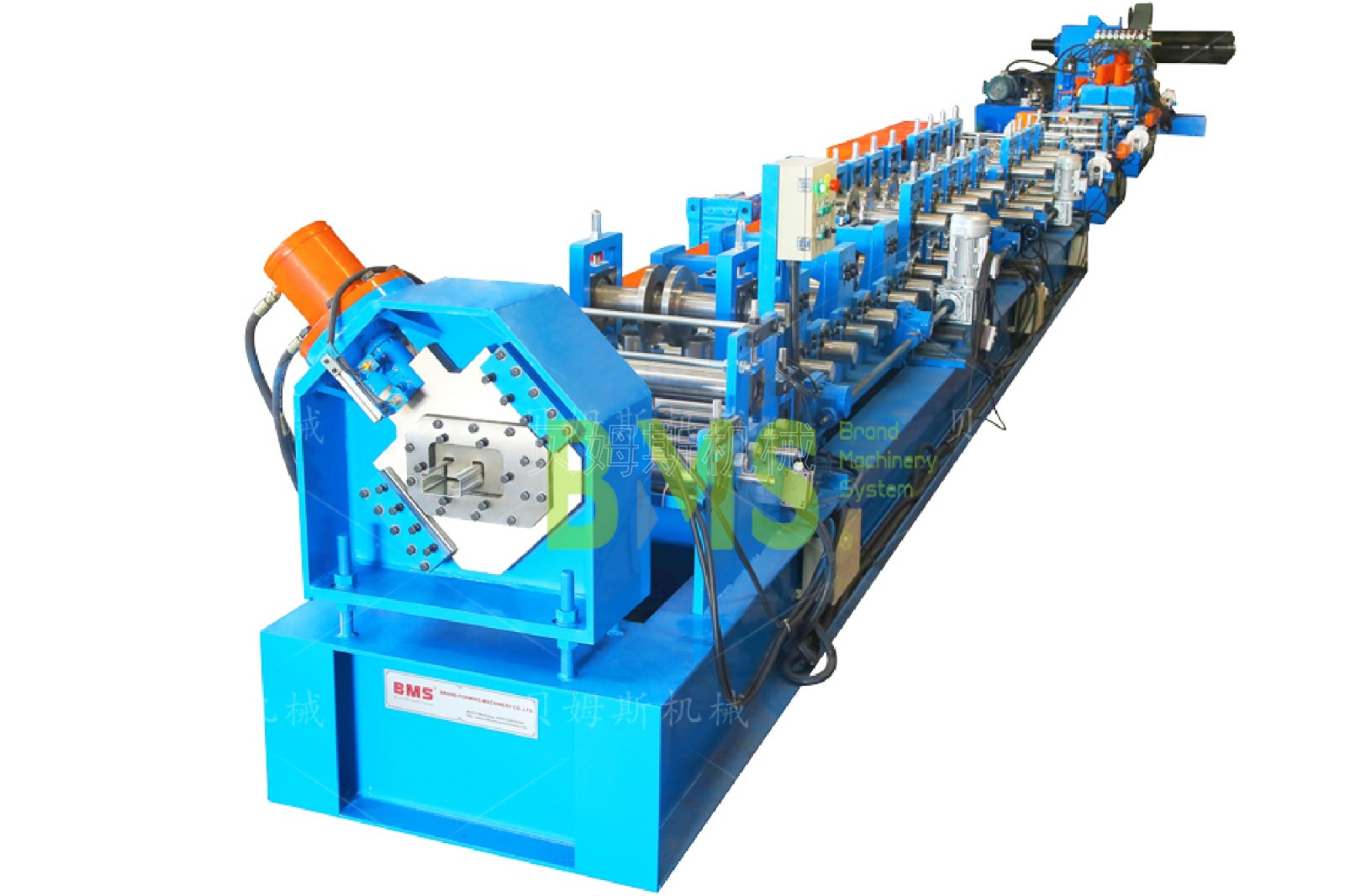

三、全自动C型钢设备C50-200全景图


设备详情图_00004



四、全自动C型钢设备C50-200部件图


C50-200全自动C型钢设备进料导向图

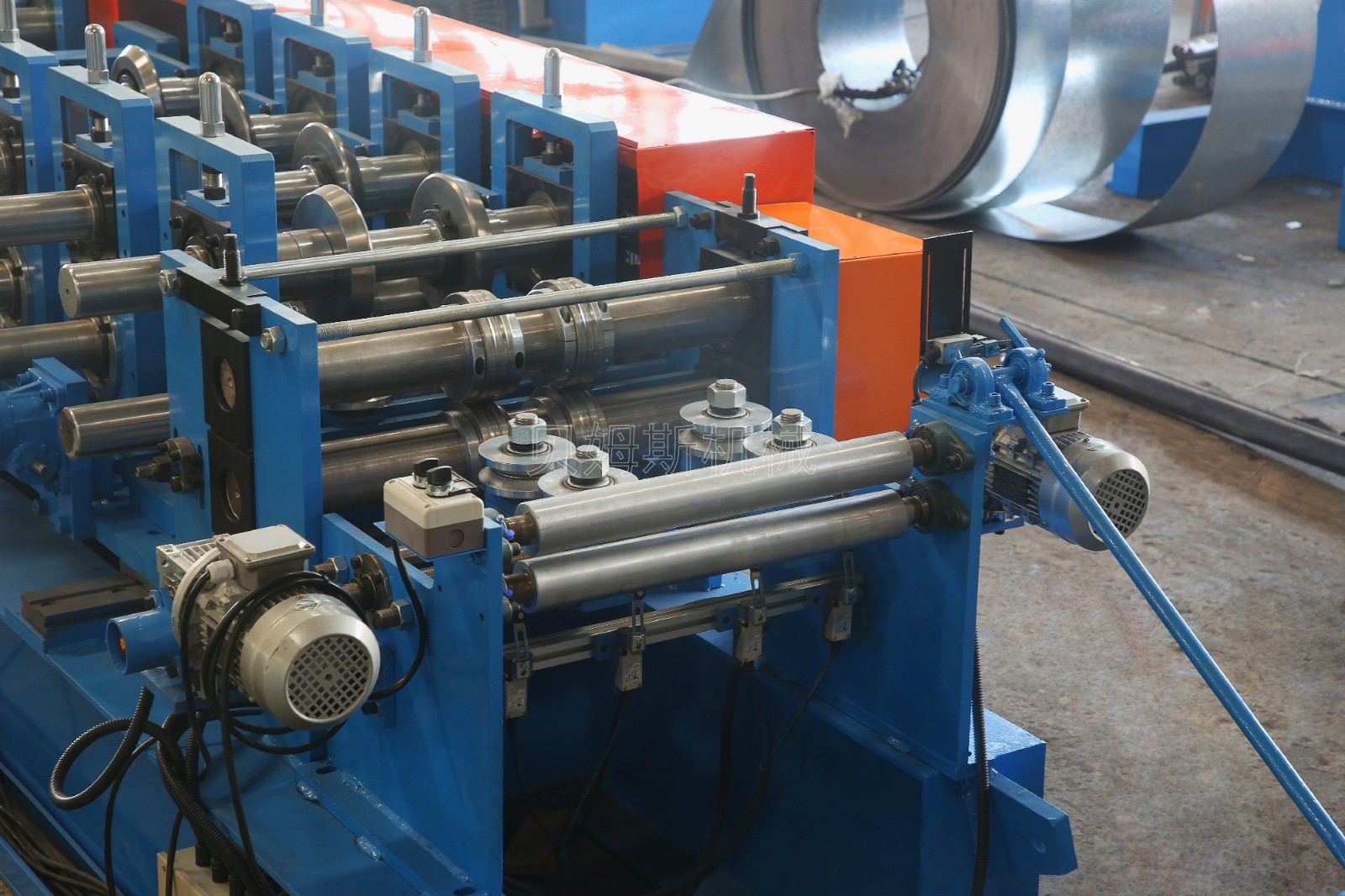

『进料导向』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更加顺畅。


C50-200全自动C型钢设备辊轴组件图

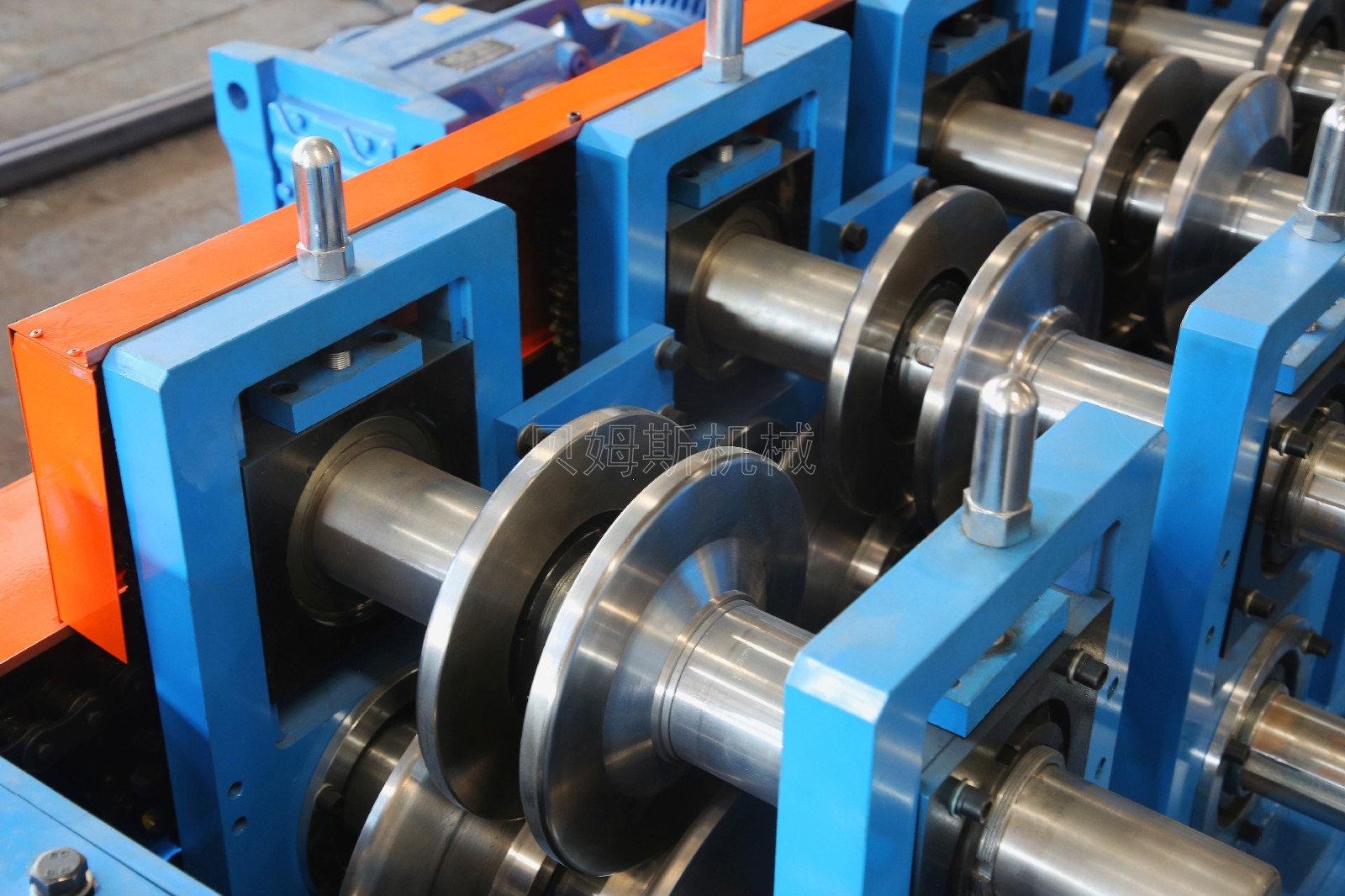

『辊轴组件』

①主轴直径:    φ95/105mm,    45#圆钢。

②辊轮材质:精车后镀硬铬,镜面抛光,热处理。

③机座拉杆:20#电镀圆钢,增加墙板两侧的刚性。

④压花装置:一道道辊压成型出板材的加强筋。



设备详情图_00003

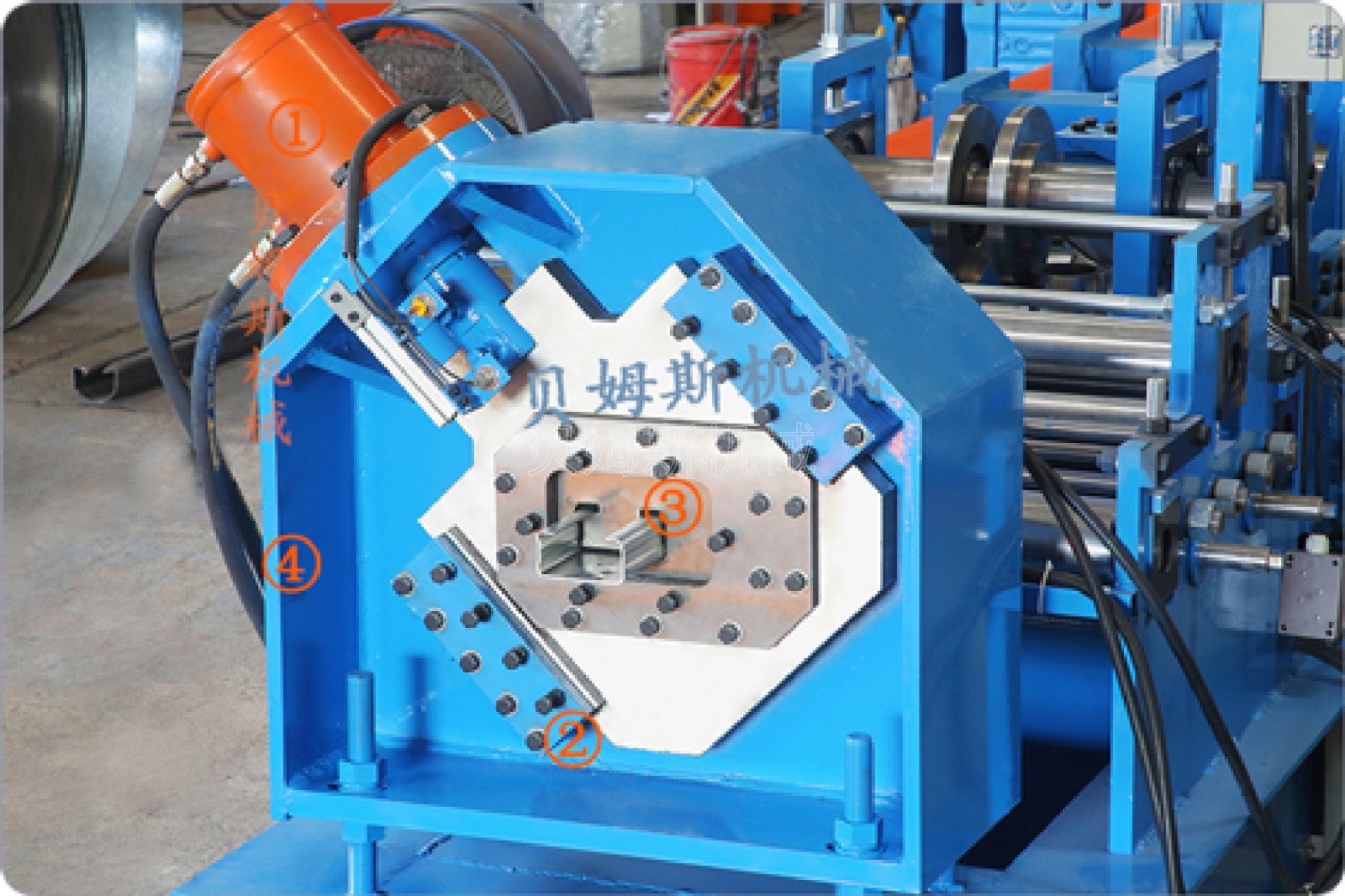

『成型后剪』

①导向机构:上下移动斜切装置,切口平整无变形。

②刀片材质:Cr12Mov 剪切寿命超过100万次。

③后剪刀架:Q235钢板,粗铣后退火处理,精加工。


image.

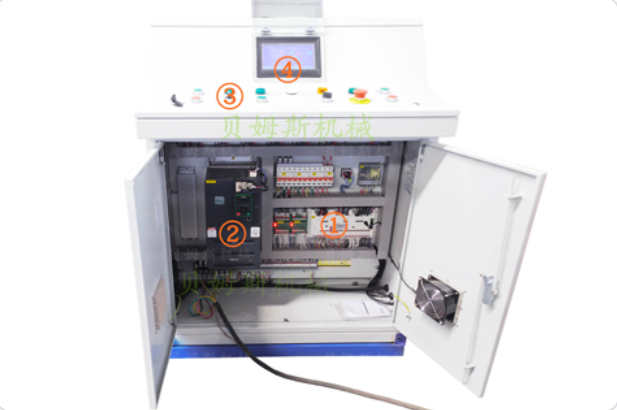

『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。

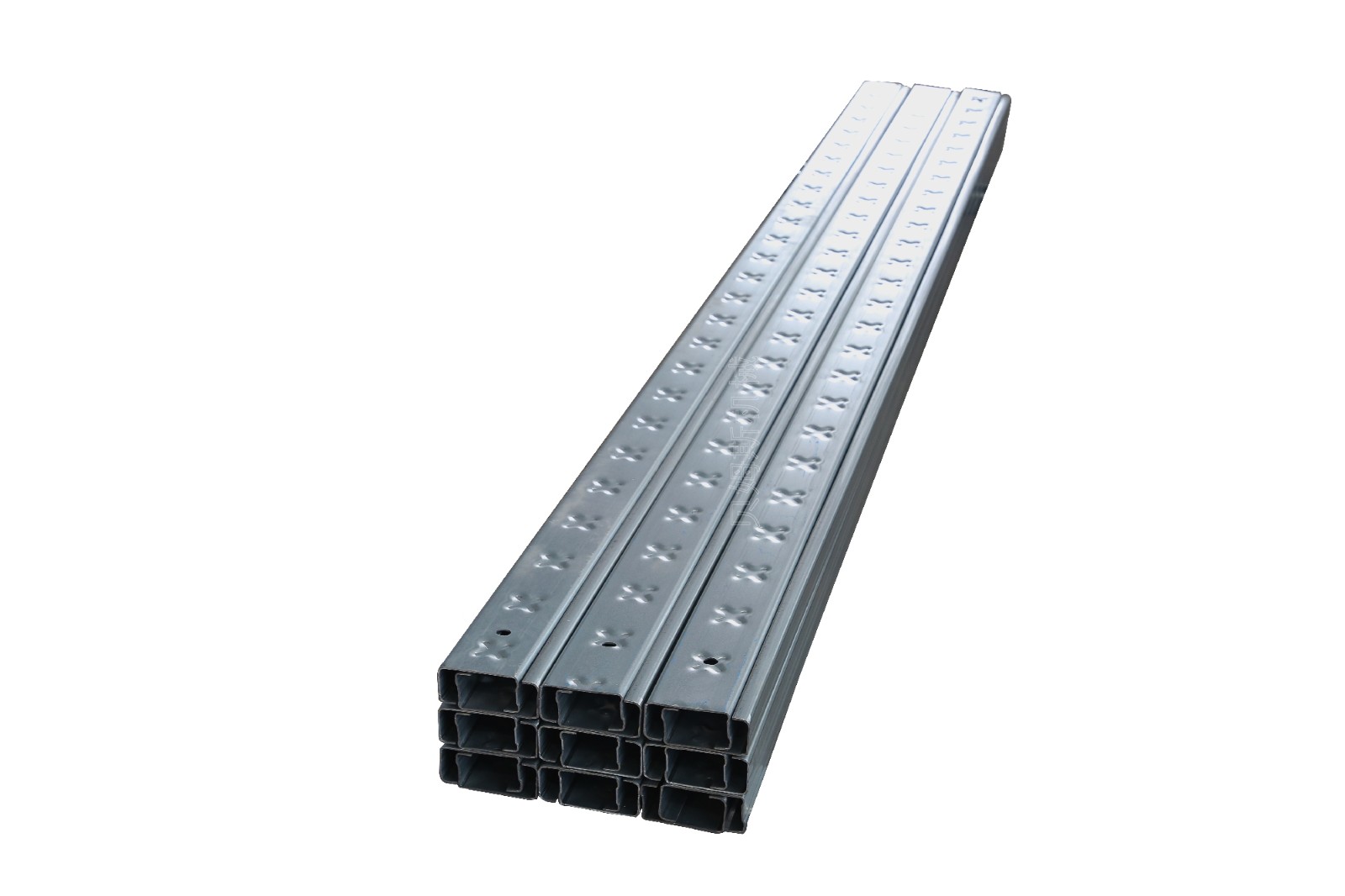

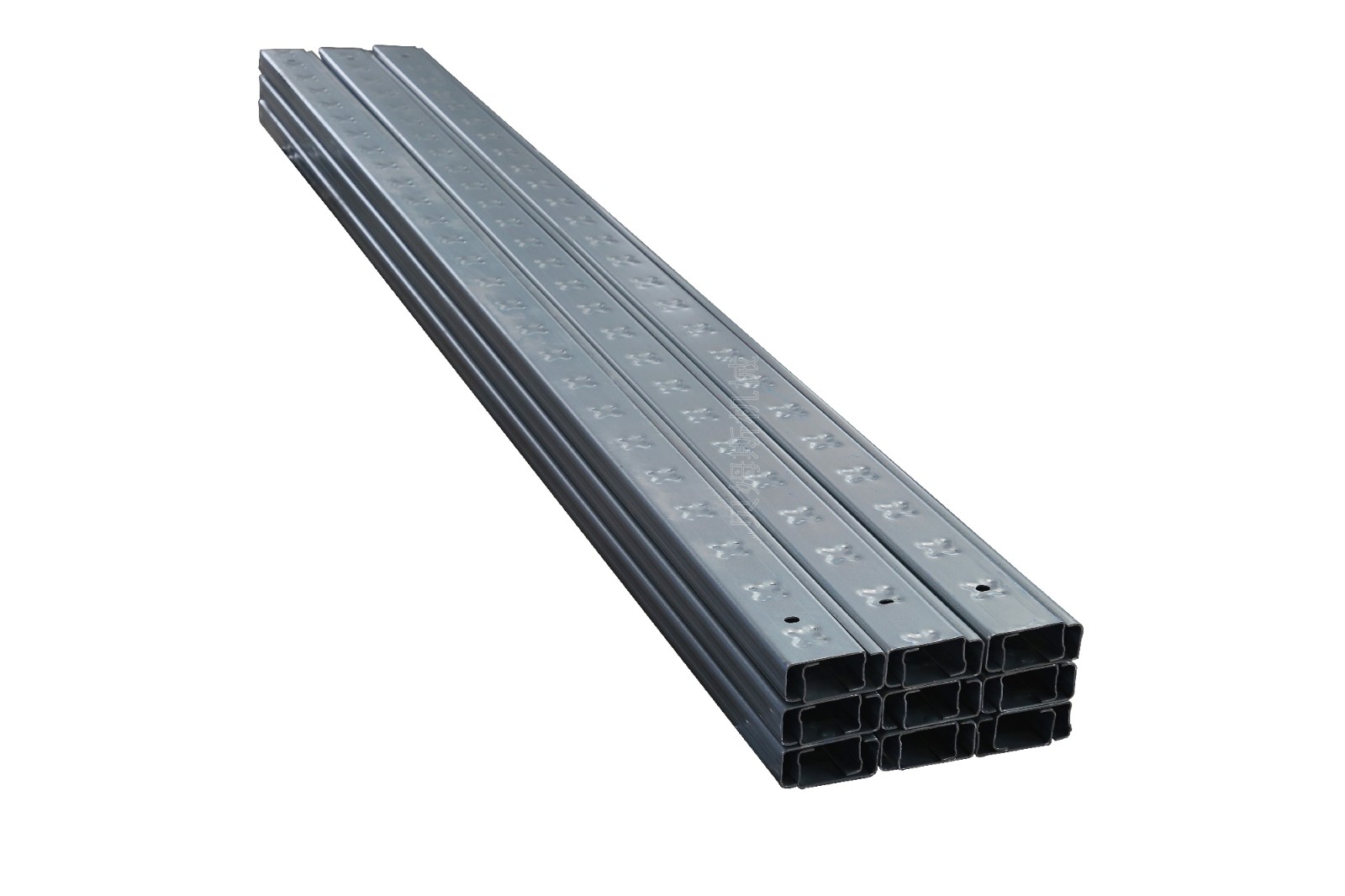

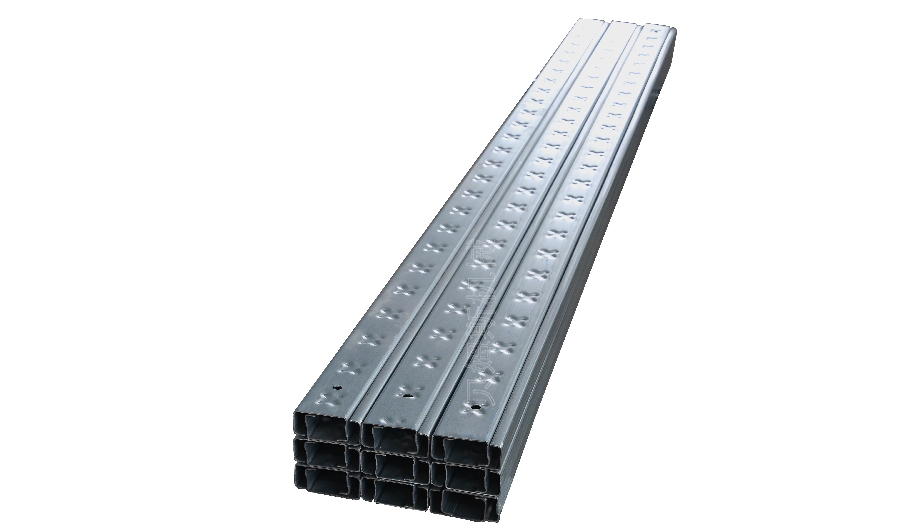

五、全自动C型钢设备C50-200成型用途

 C50-200型钢成型机是用于生产钢结构行业的“C型钢”冷弯型钢设备。机器设备出产的成品为C型钢(檩条),多应用于房屋建筑、工厂厂房的横梁与墙梁的支撑作用。适用材料为“带钢”,最高屈服强度可压550MPa 可压热轧带钢(黑带钢)
