双联C型钢设备C38-60/90

设备型号:C38-60/C38-90
材料厚度:1.0~1.5mm
成型道次:14 道成型
成型速度:16~20米/分钟
驱动方式:电机驱动,齿轮链传动
电机功率:5.5KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H200+矩形管
电话

全国热线

18659295206

设备详情 / Introduction

一、双联C型钢设备C38-60/90版型


版型图_00001


版型图_00002

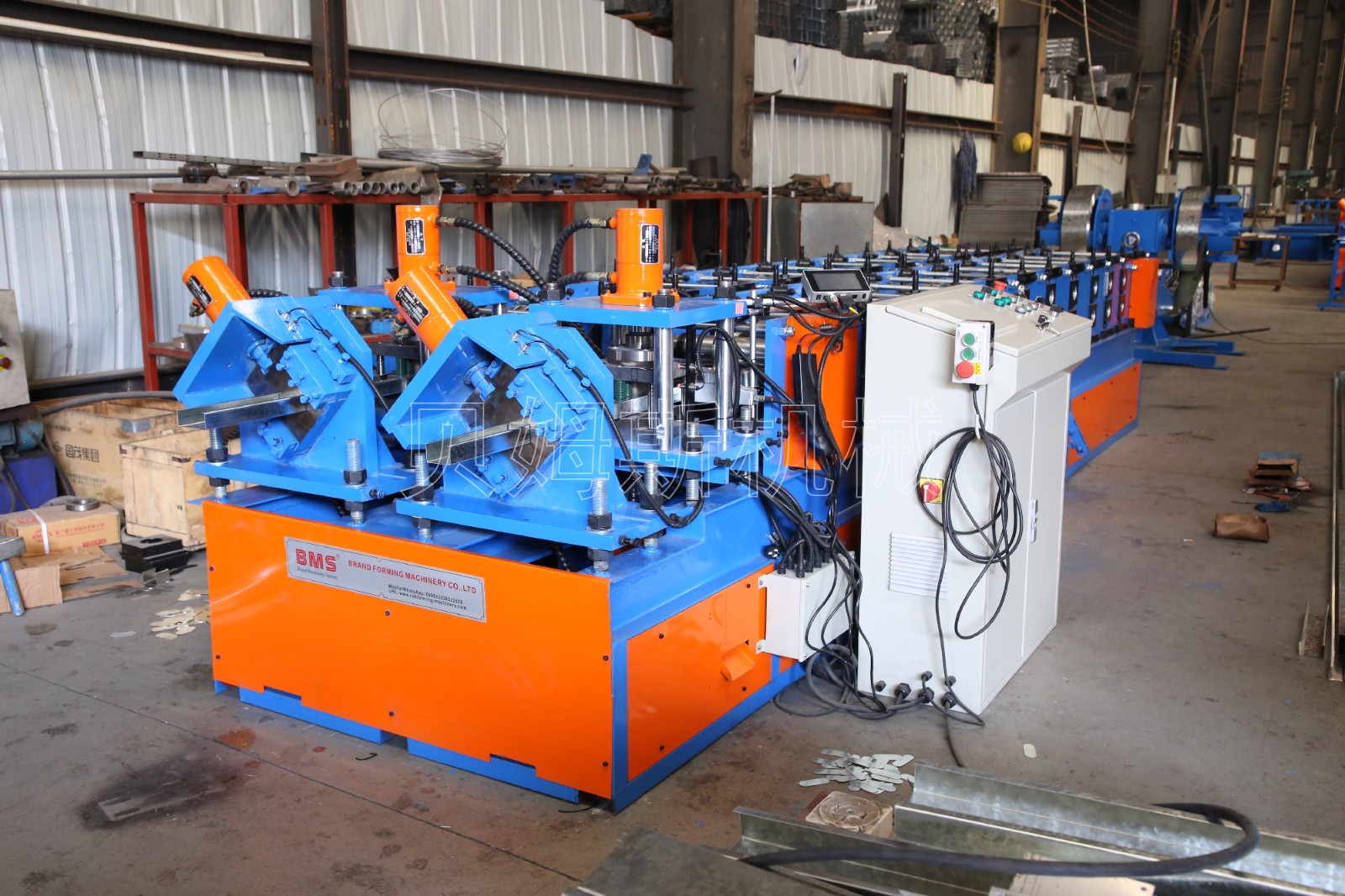

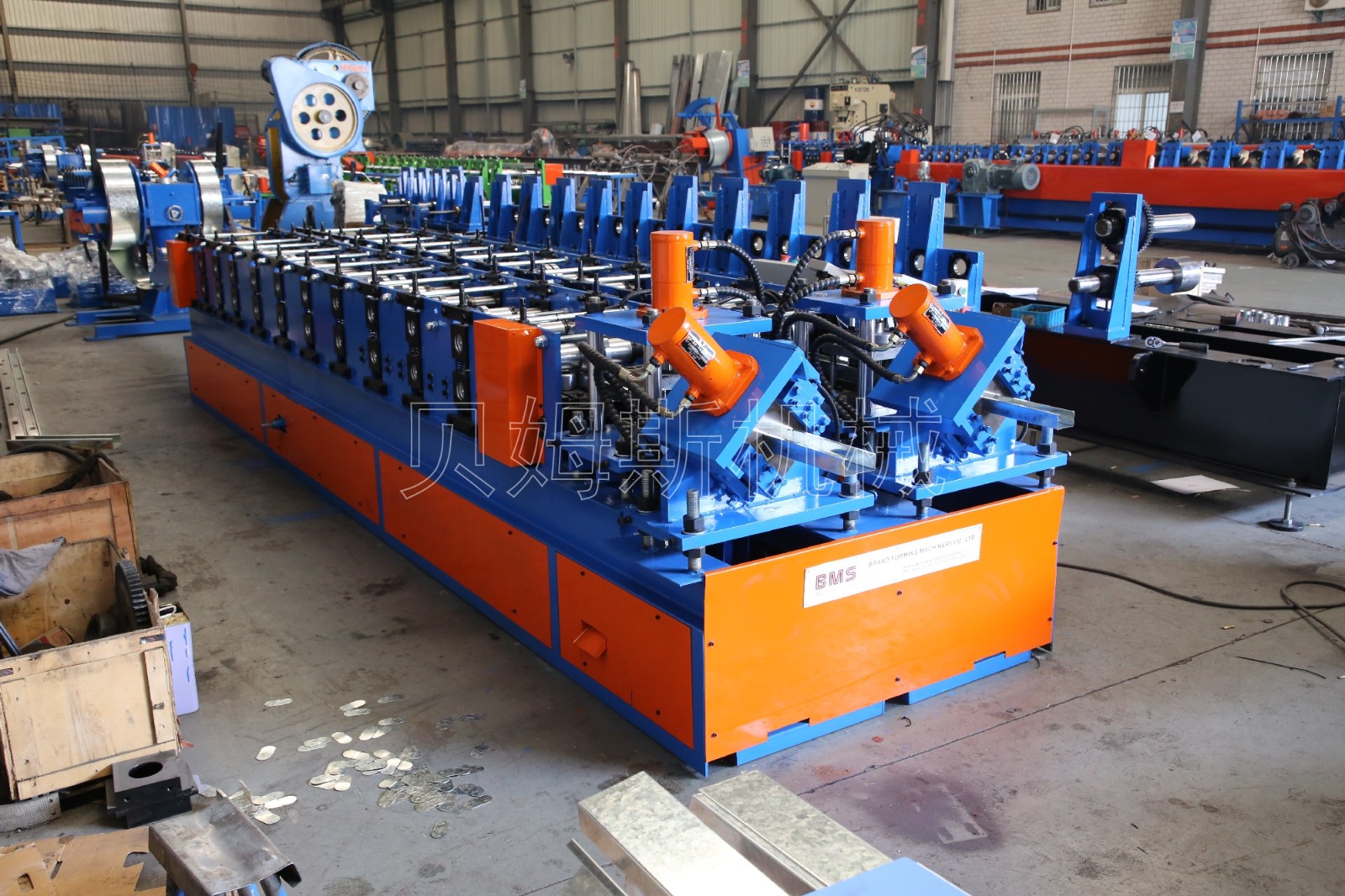

二、双联C型钢设备C38-60/90全景图


设备详情图_00006


设备详情图_00005


三、双联C型钢设备C38-60/90部件图


C38-60/90双联C型钢设备

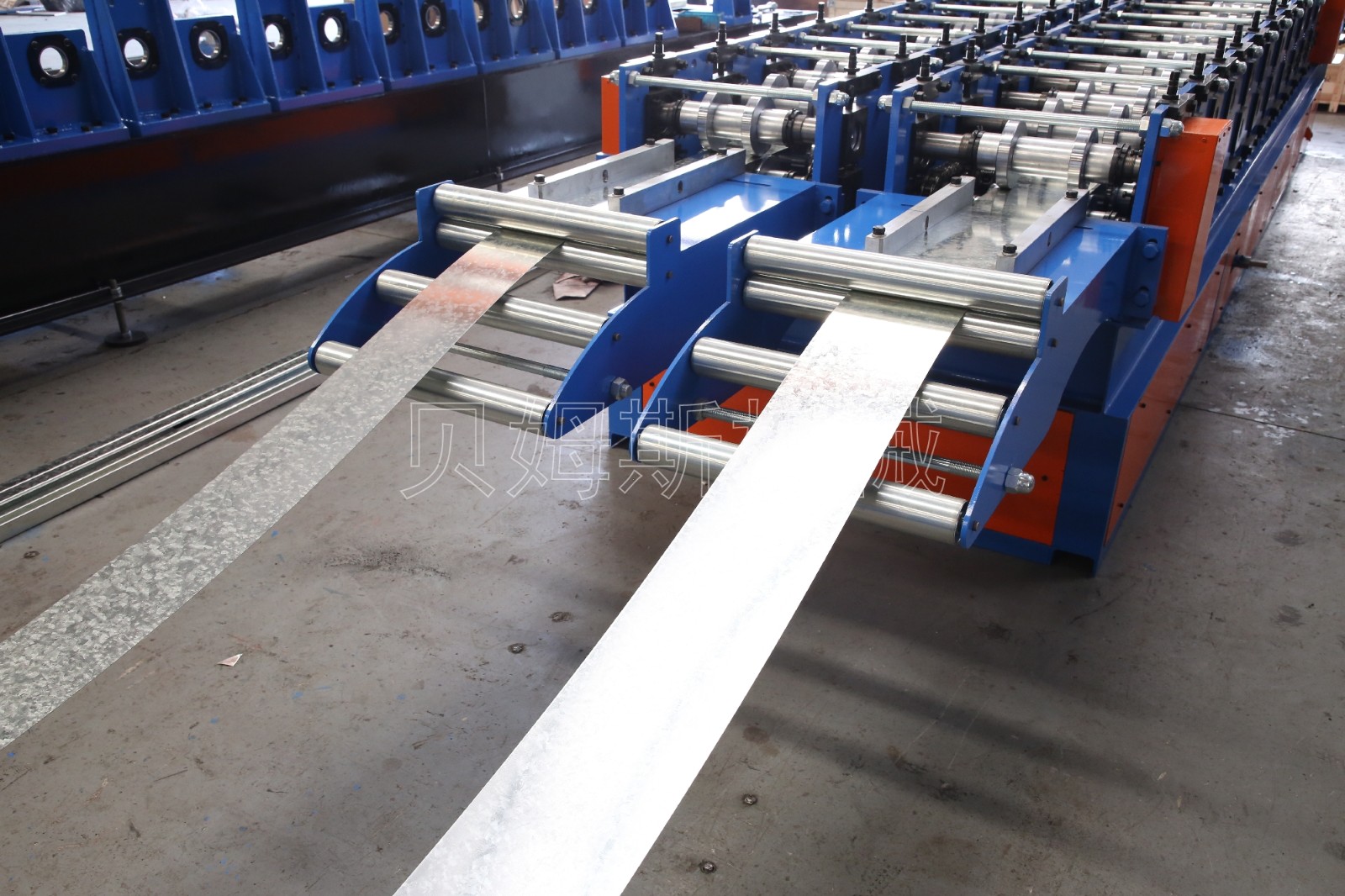

『进料导向』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

③导向辊:上下圆辊设计,使进料过程更加顺畅。


C38-60/90双联C型钢设备


『辊轴组件』

①主轴直径:     φ65mm,    45#圆钢。

②辊轮材质:热处理,精车后镀硬铬,镜面抛光。

③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。

④冷弯成型:料卷一道道冷弯成型的过程。


C38-60/90双联C型钢设备

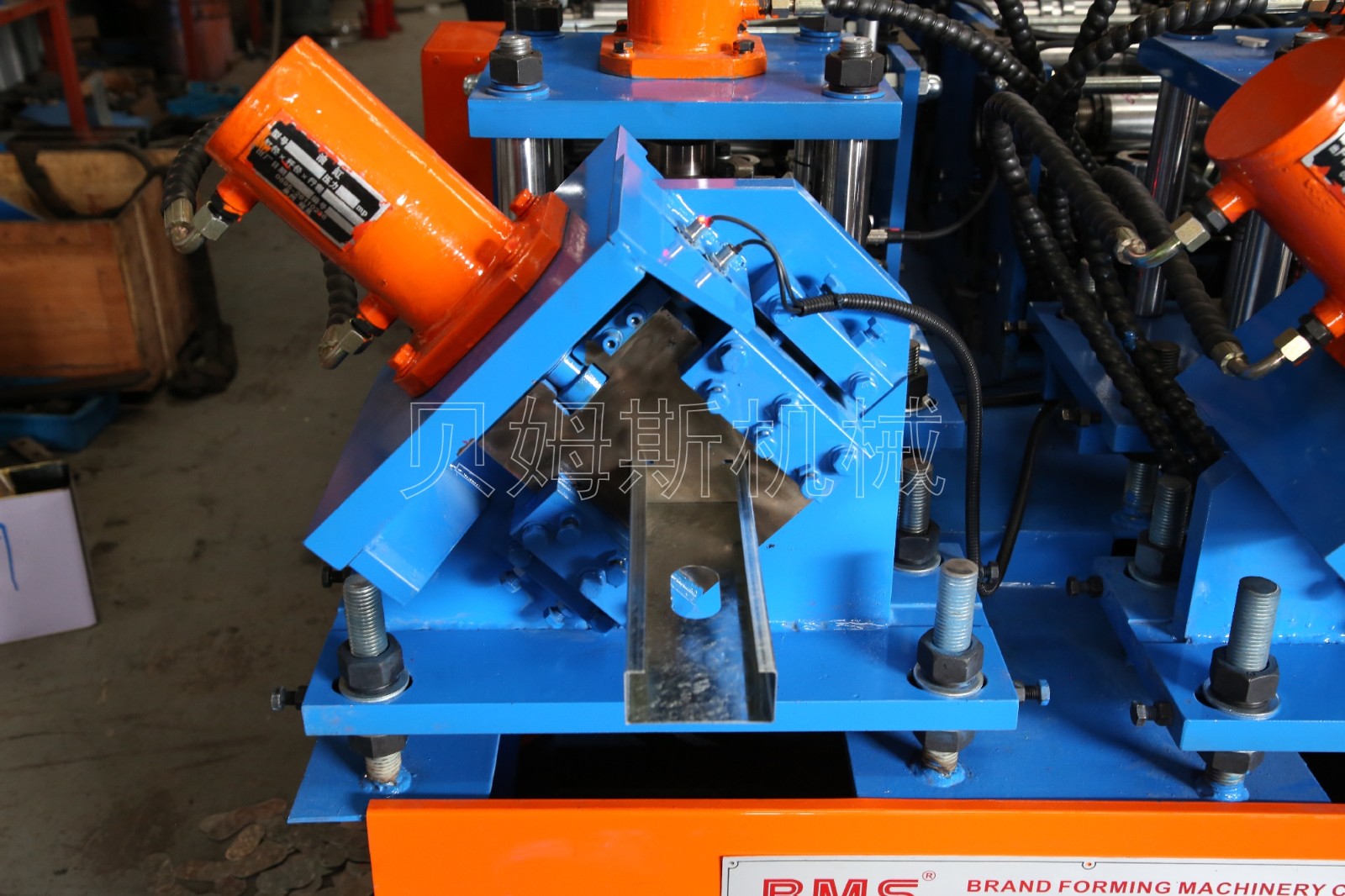

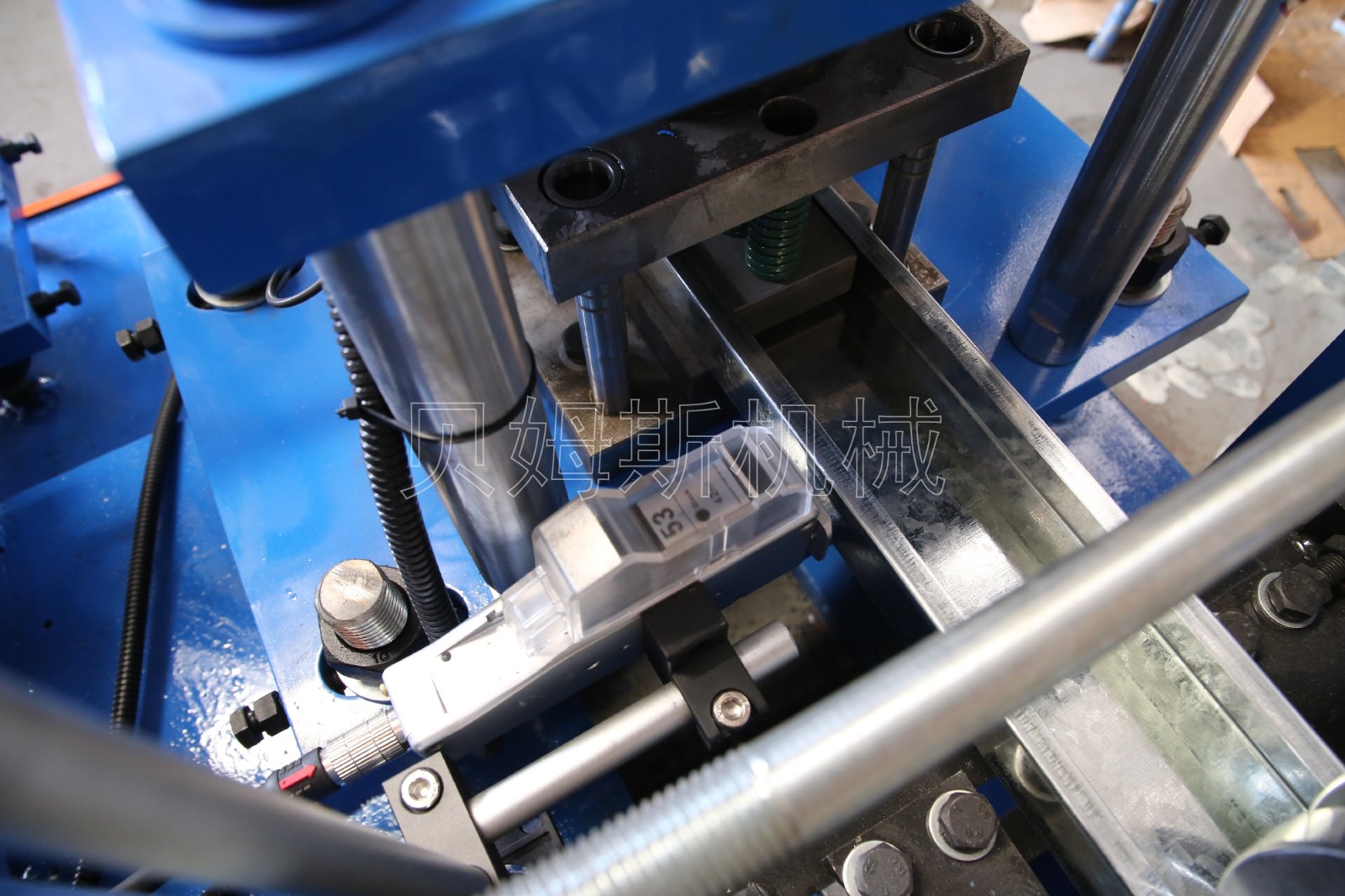

『成型后剪』

①导向机构:上下移动剪切,切口平整无变形。

②铸铁刀座:铸铁去应力后加工,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗铣后退火处理,精加工。


C38-60/90双联C型钢设备PLC控制柜图

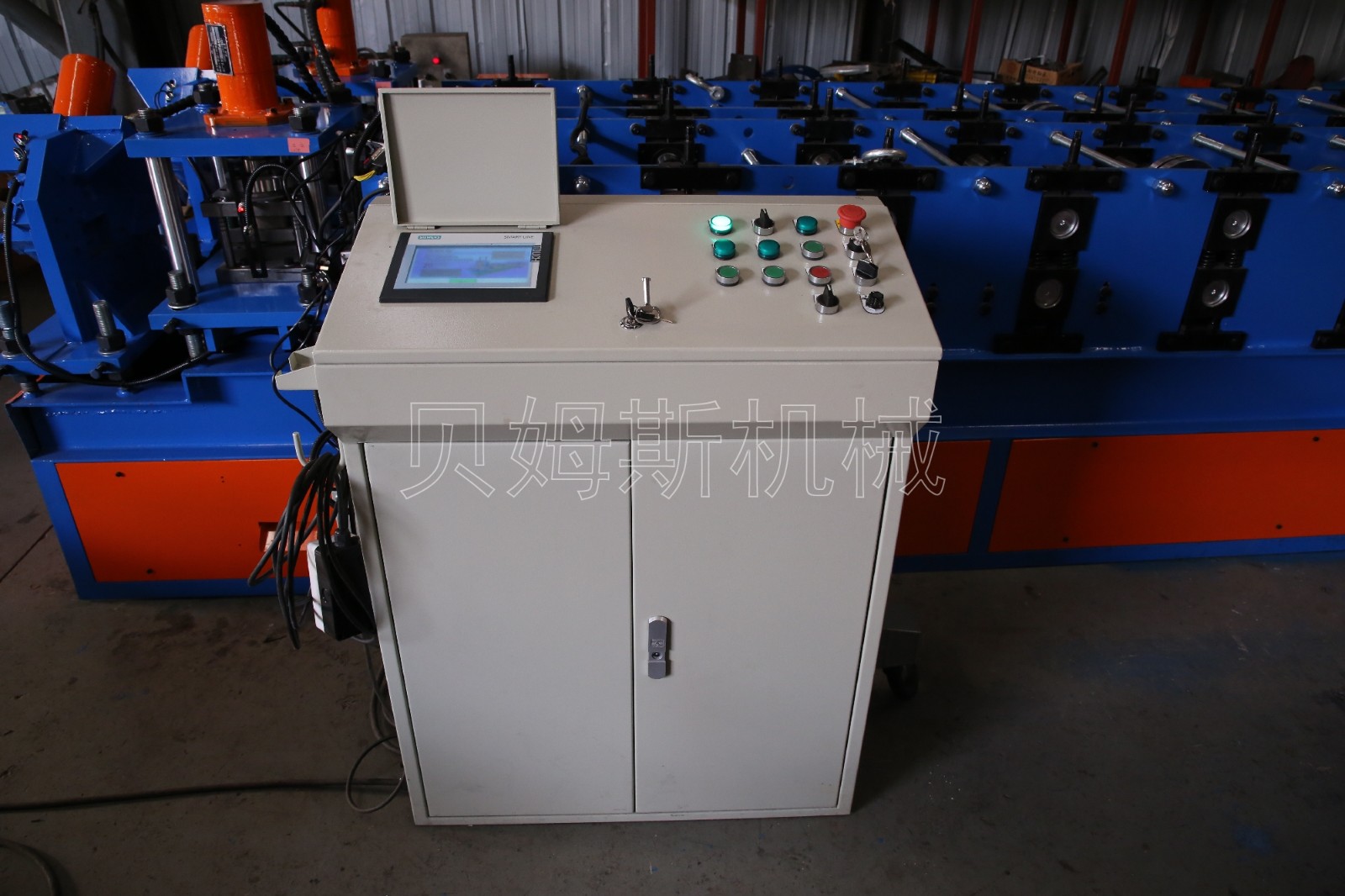

『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


四、双联C型钢设备C38-60/90成型用途

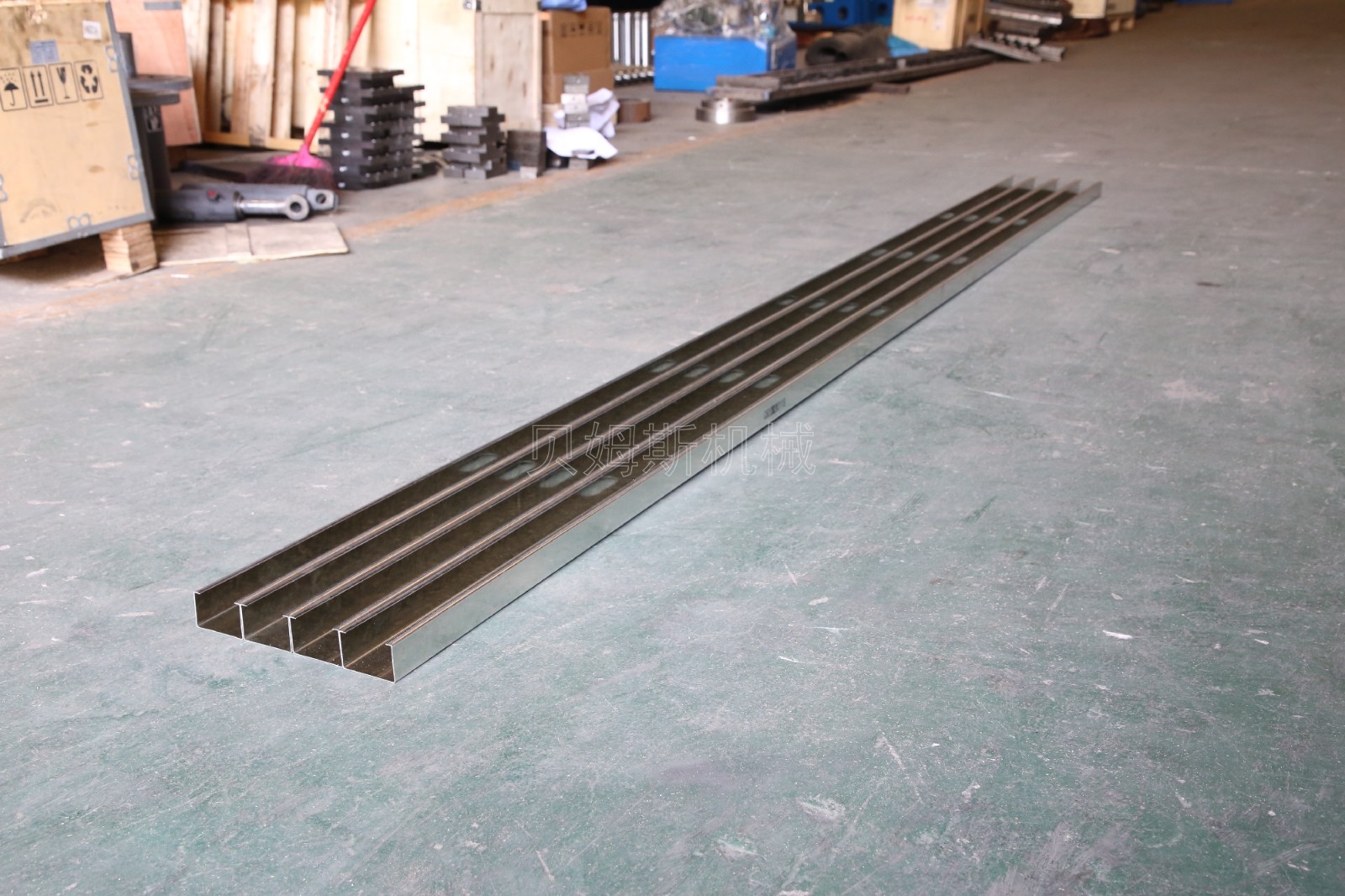

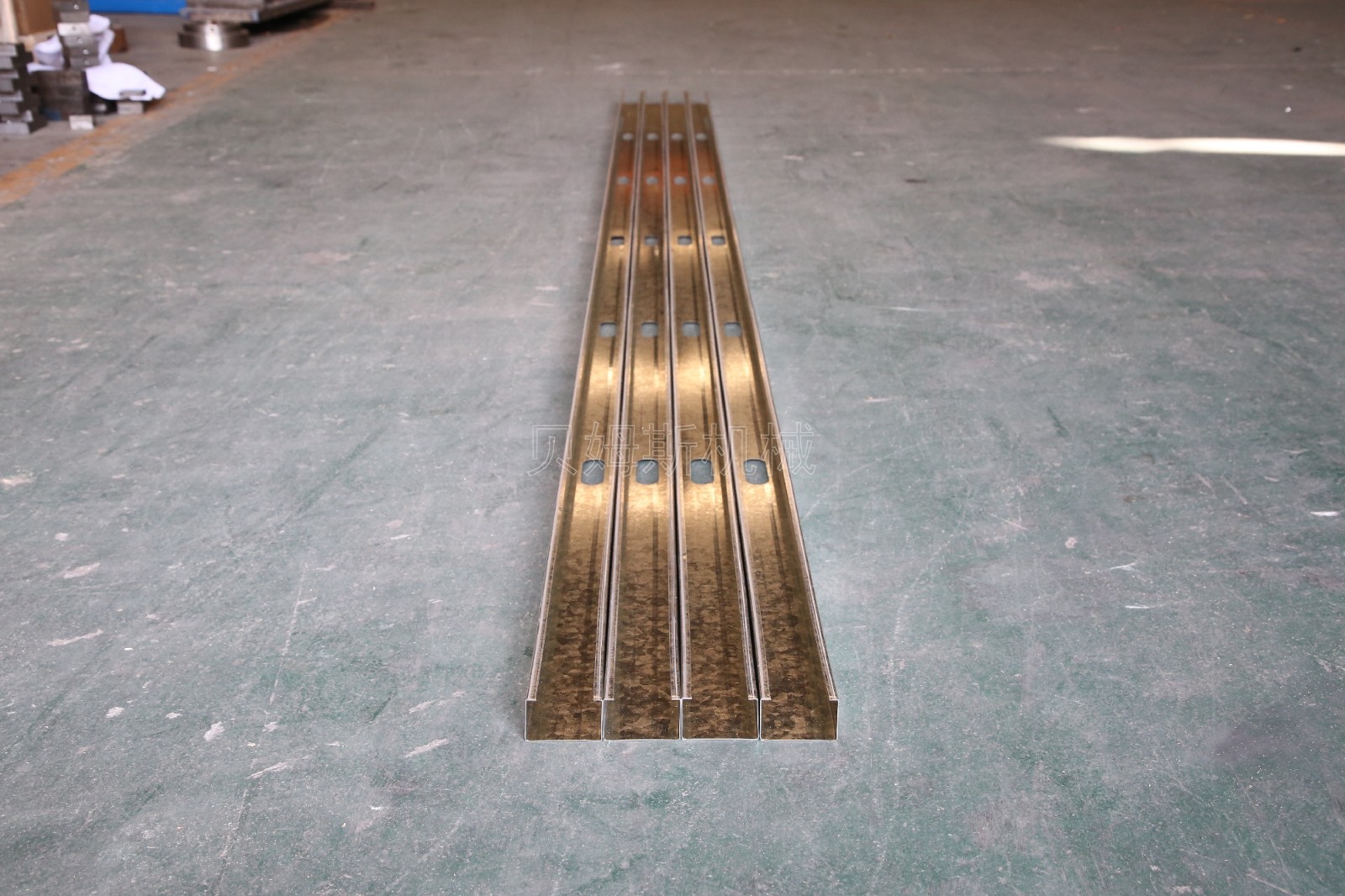

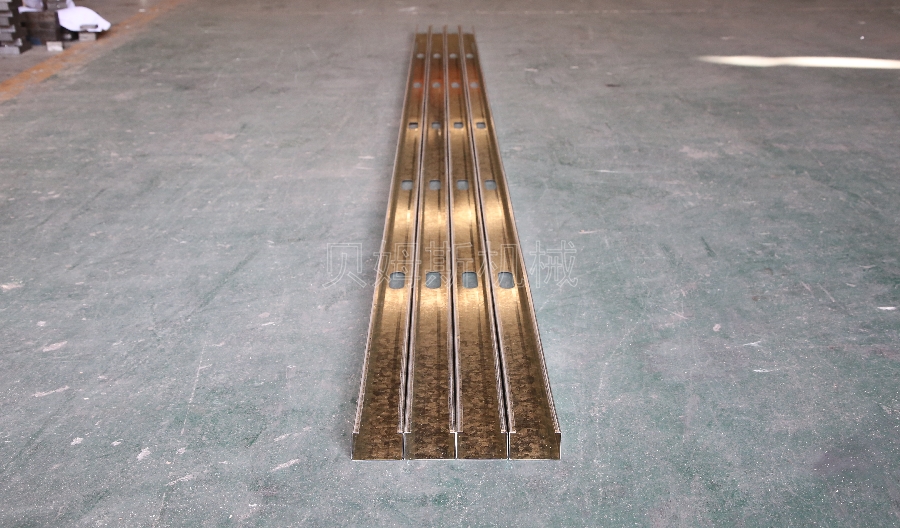

 双联C型钢设备是用于生产钢结构行业的“C38-60/C38-90型钢”冷弯型钢设备。机器设备出产的成品为“C型钢(檩条)”多应用于房屋建筑、工厂厂房的横梁与墙梁的支撑作用。
