托盘龙骨成型机1机2板YX25-25/ YX20-115

设备型号:YX25-25/ YX20-115
材料厚度:0.6~1.2mm
成型速度:15m/min
成型道次:19道(带压花) /10道成型
驱动方式:电机驱动,齿轮链条传动
电机功率:5.5kw 变频调速
屈服强度:Q235(Mpa)
切刀材质:Cr12Mov 热处理制成
机座规格:H200+矩形管焊接而成
电话

全国热线

18659295206

设备详情 / Introduction

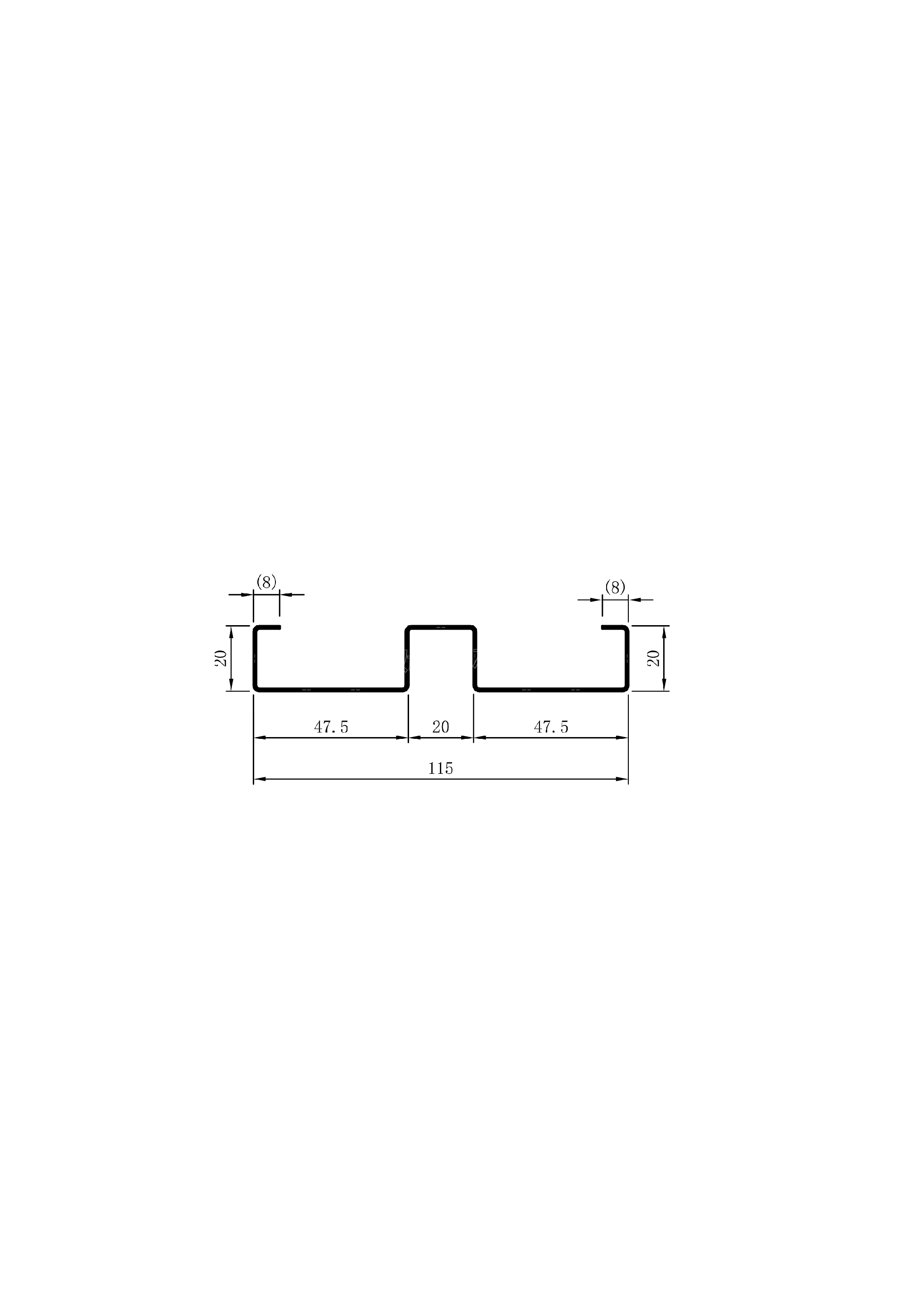

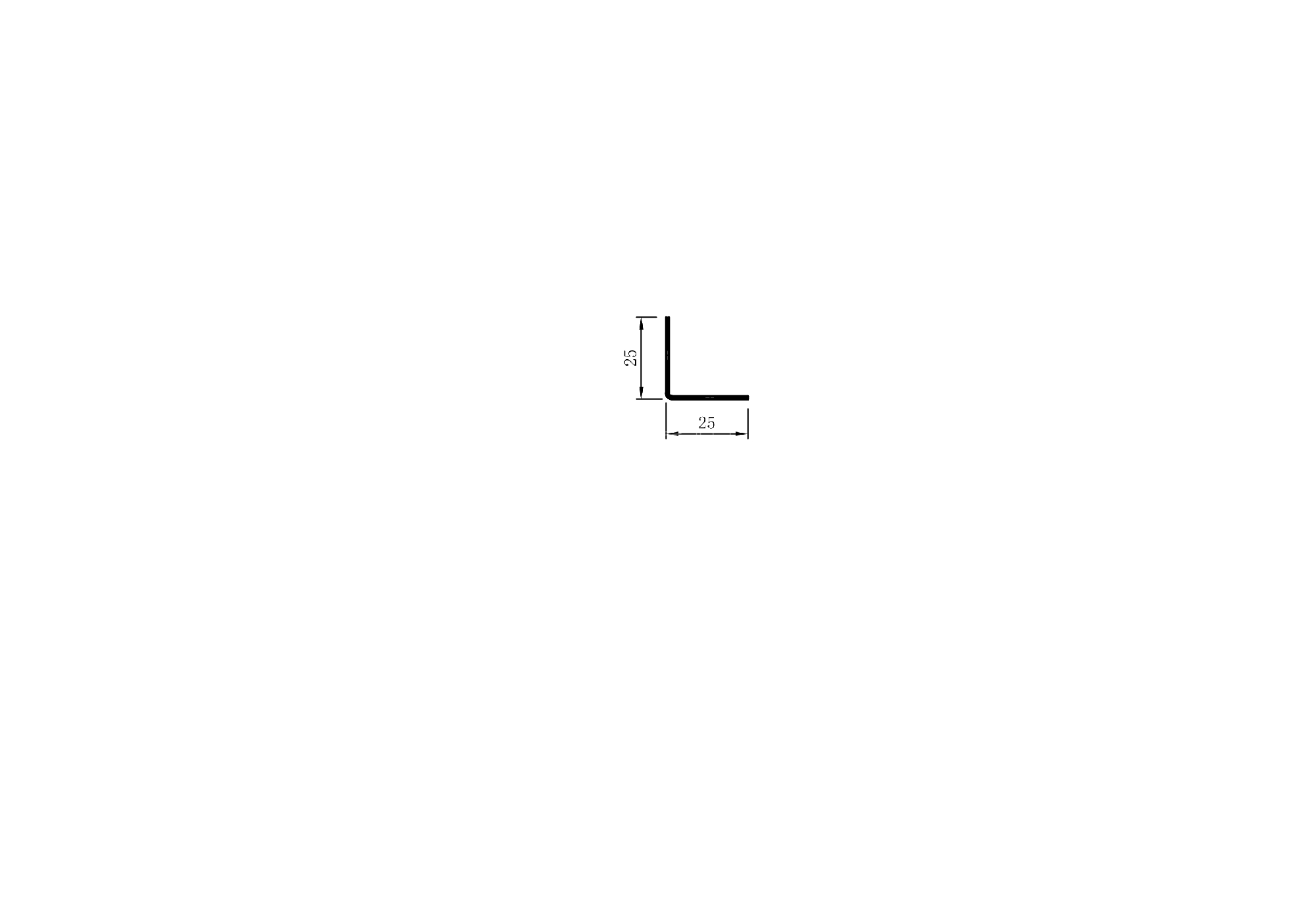

一、托盘龙骨成型机1机2板YX25-25/ YX20-115版型


版型图_00001


版型图_00003



二、托盘龙骨成型机1机2板YX25-25/ YX20-115视频展示

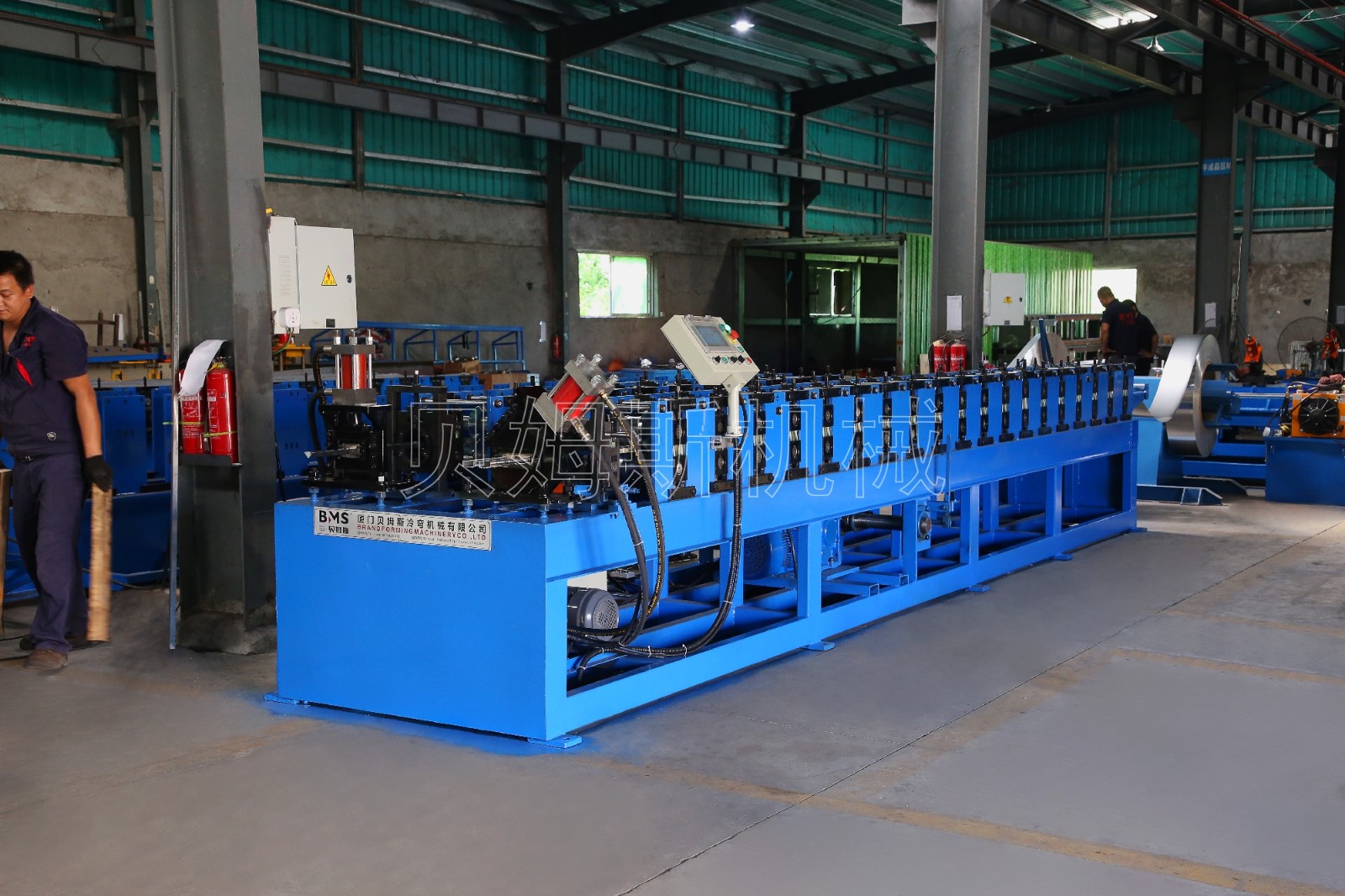

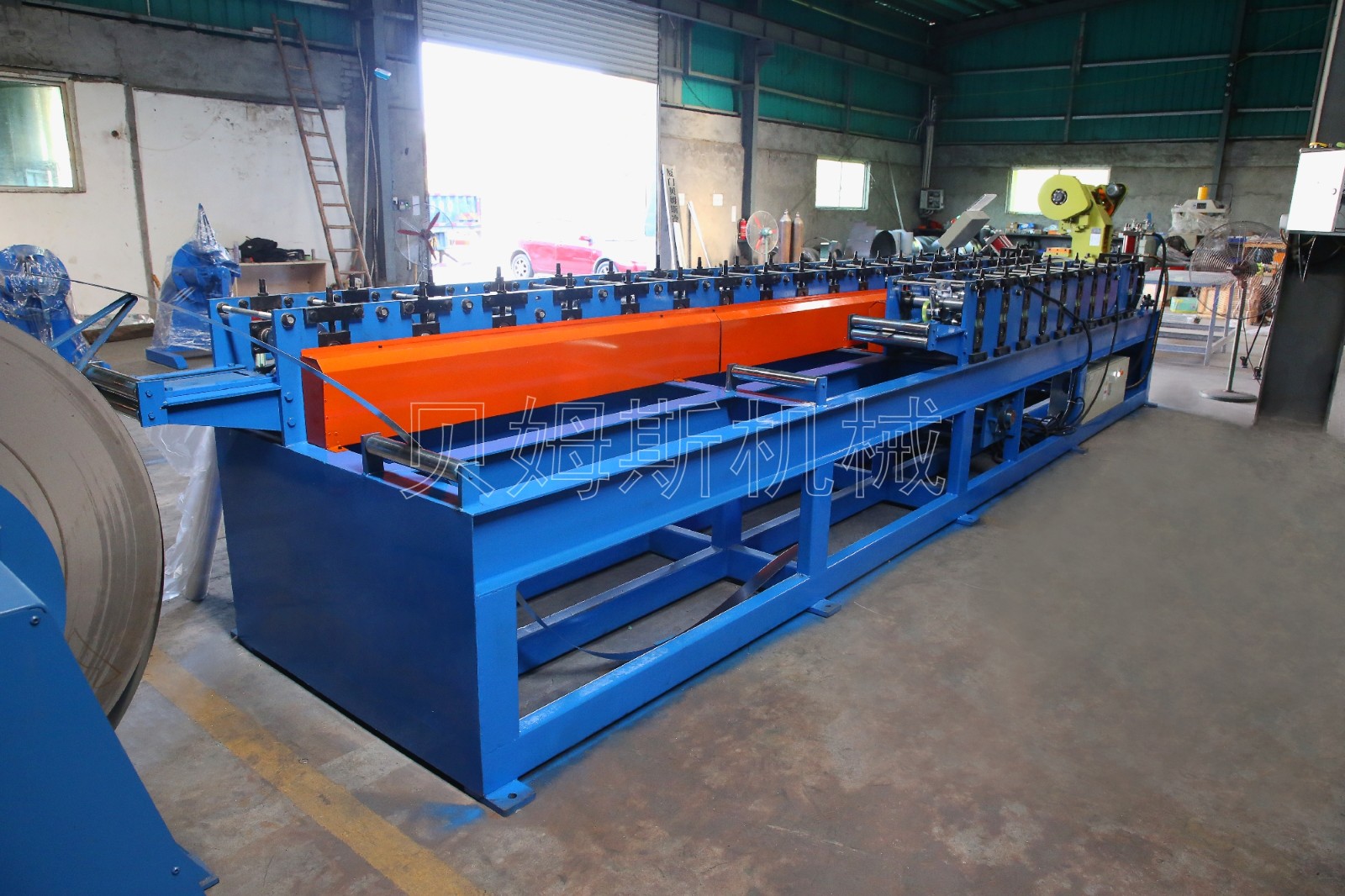

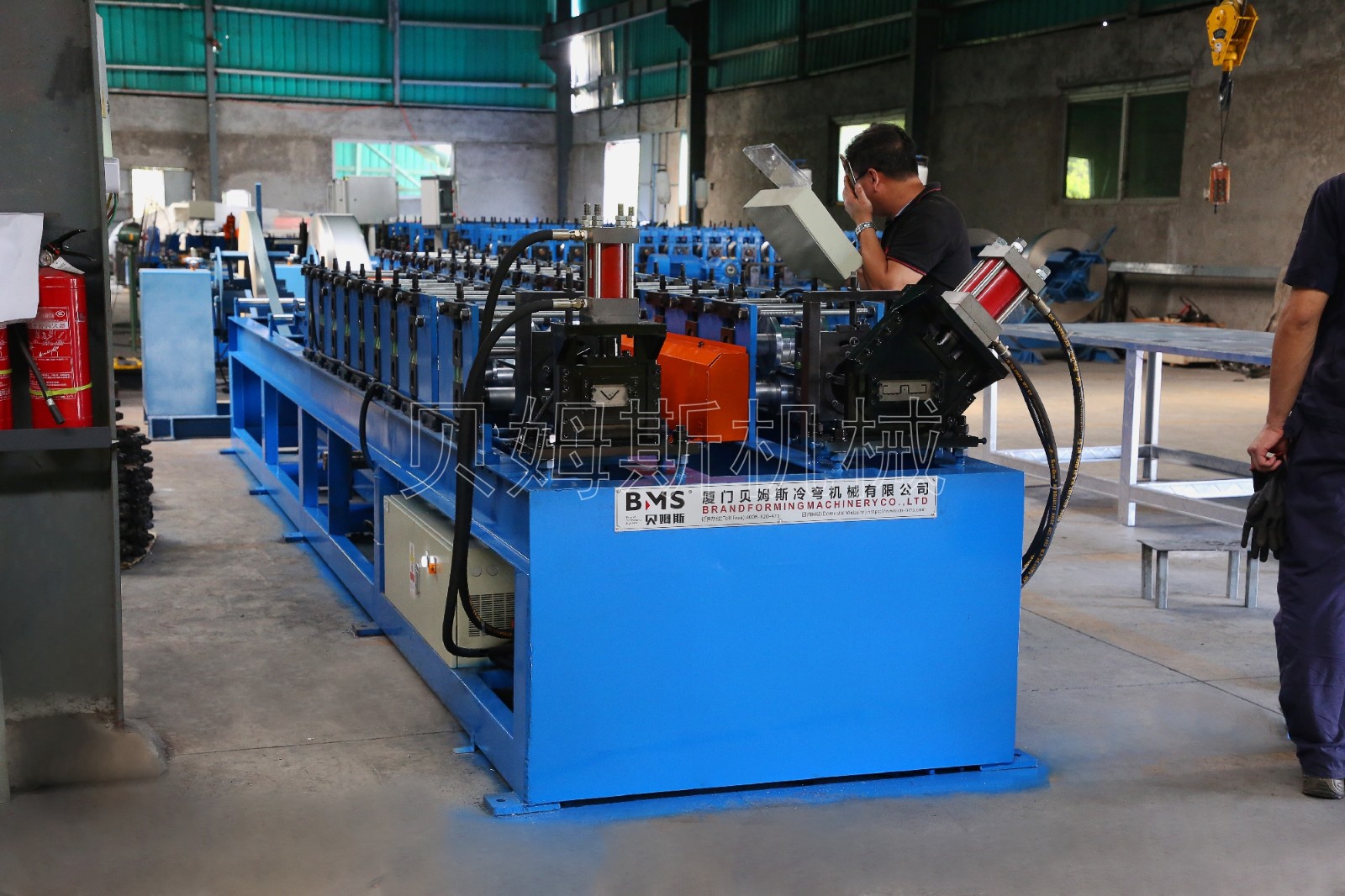

三、托盘龙骨成型机1机2板YX25-25/ YX20-115全景图


设备详情图_00008


设备详情图_00007


设备详情图_00010


四、托盘龙骨成型机1机2板YX25-25/ YX20-115部件图


设备详情图_00002

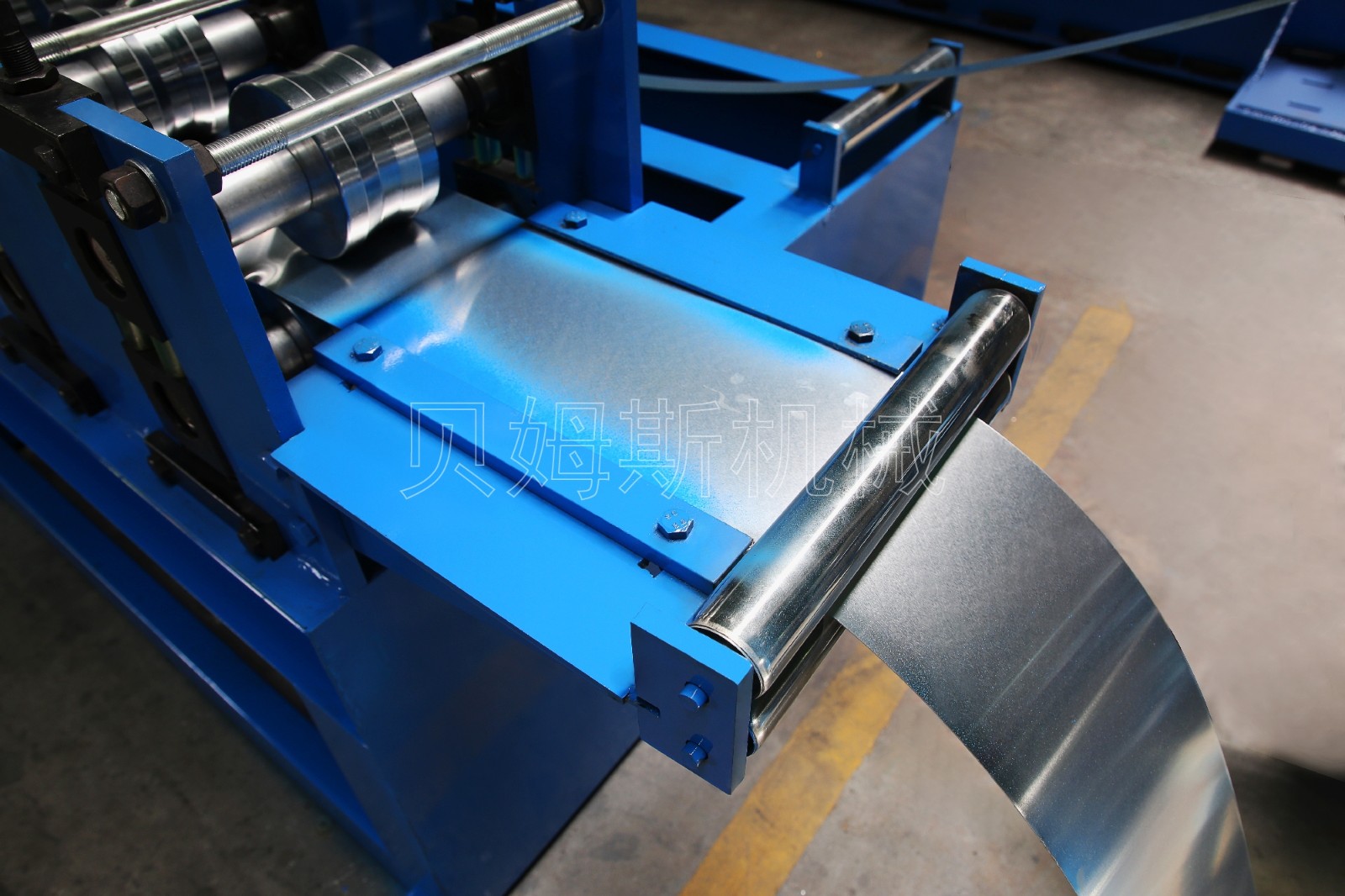

『进导料向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

③导向辊:上下圆辊设计,使进料过程更加顺畅。


设备详情图_00003

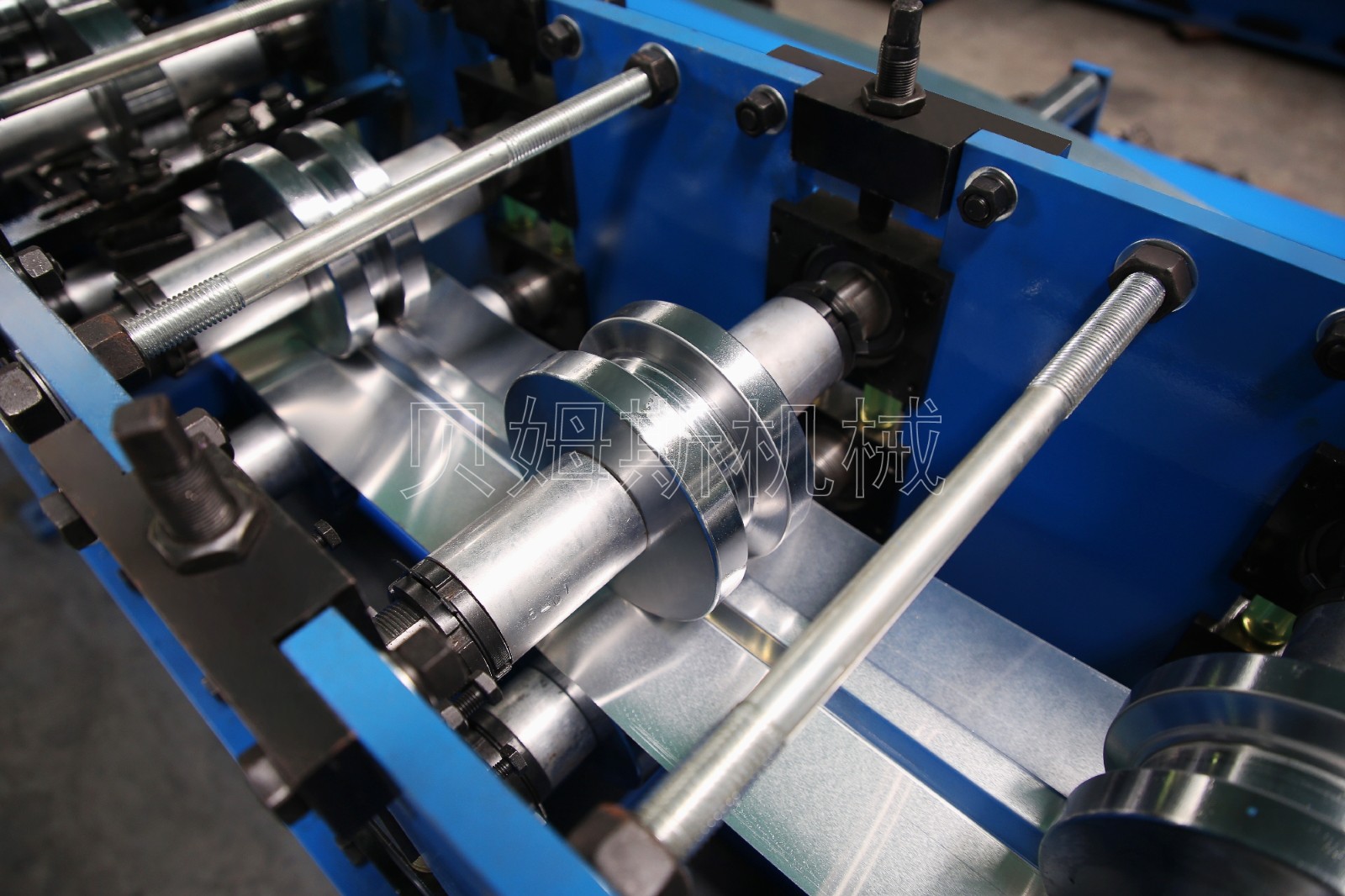

『辊轴组件』

①主轴直径:    φ50mm,    45#圆钢。

②辊轮材质:GCr15钢,热处理HRC58-62,精车后镀硬铬,镜面抛光。

③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。

③冷弯成型:料卷一道道冷弯成型的过程。


设备详情图_00004

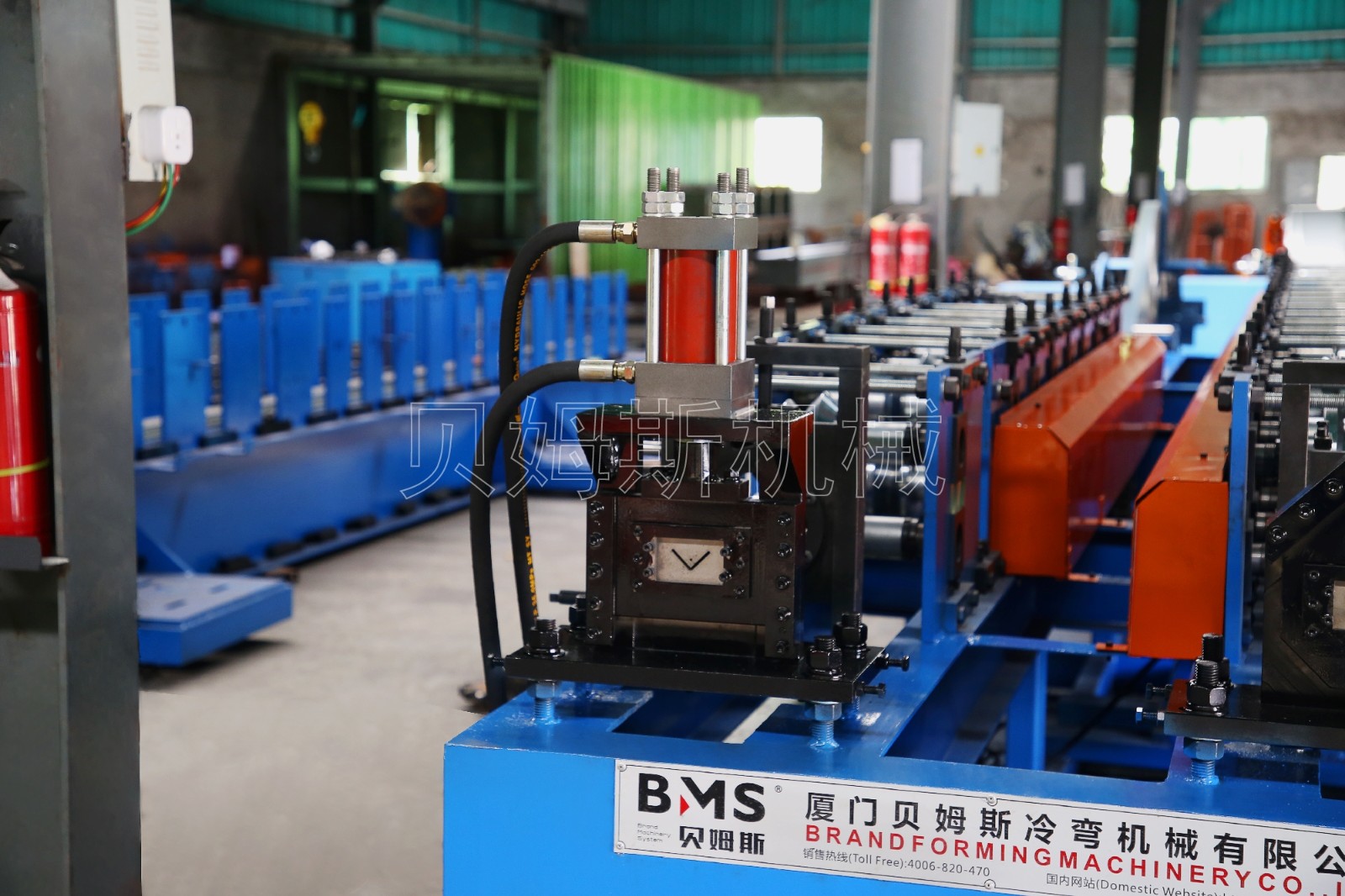

『成型后剪』

①导向机构:上下斜切装置,使切口平整无变形。

②铸铁刀座:铸铁去应力后建工,抗冲击性强。

③切刀材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗铣后退火处理,精加工。


设备详情图_00001

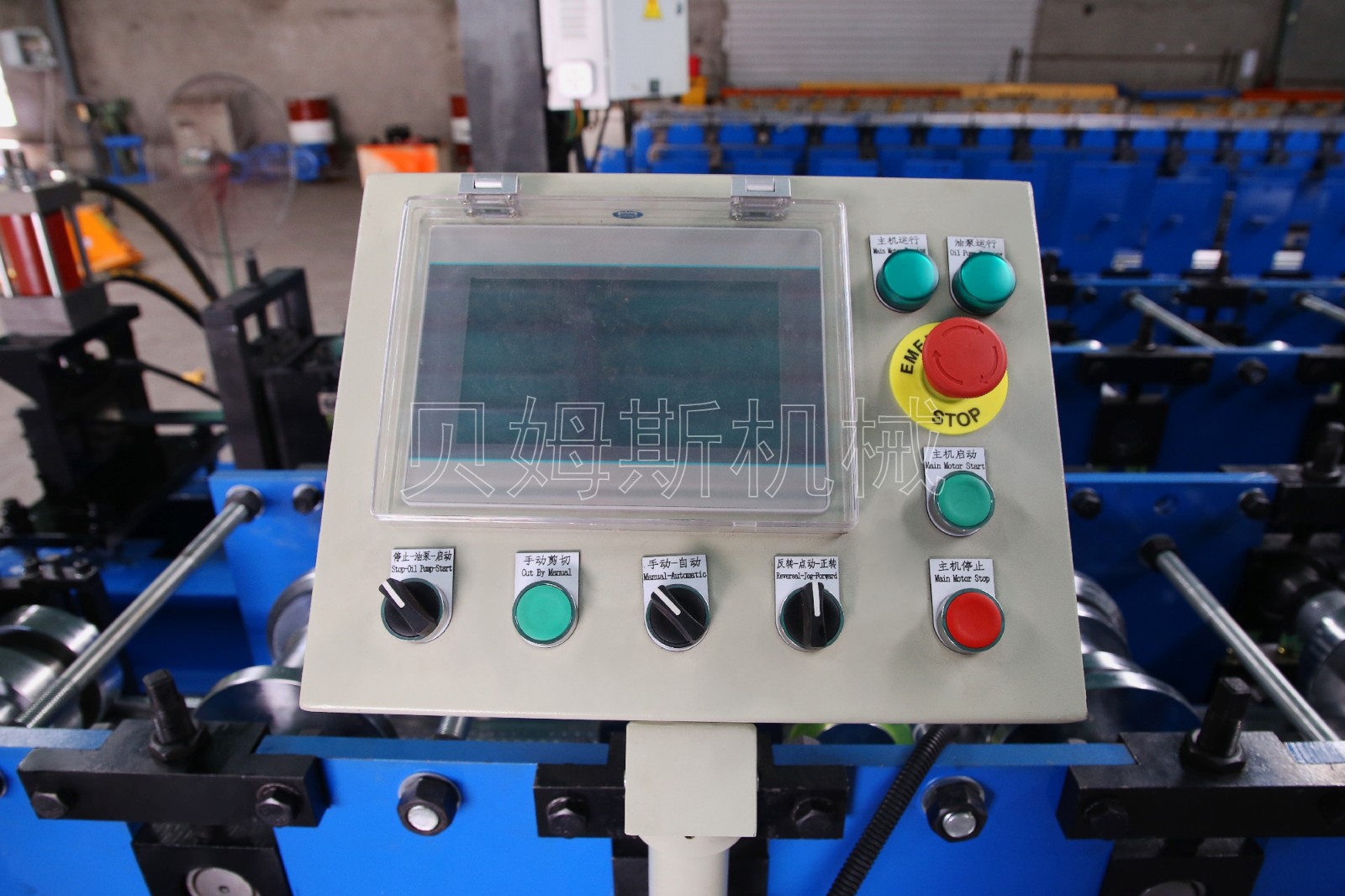

『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


五、托盘龙骨成型机1机2板YX25-25/ YX20-115成型用途


F80335F305AFACEE4D04B72E9D2238AF

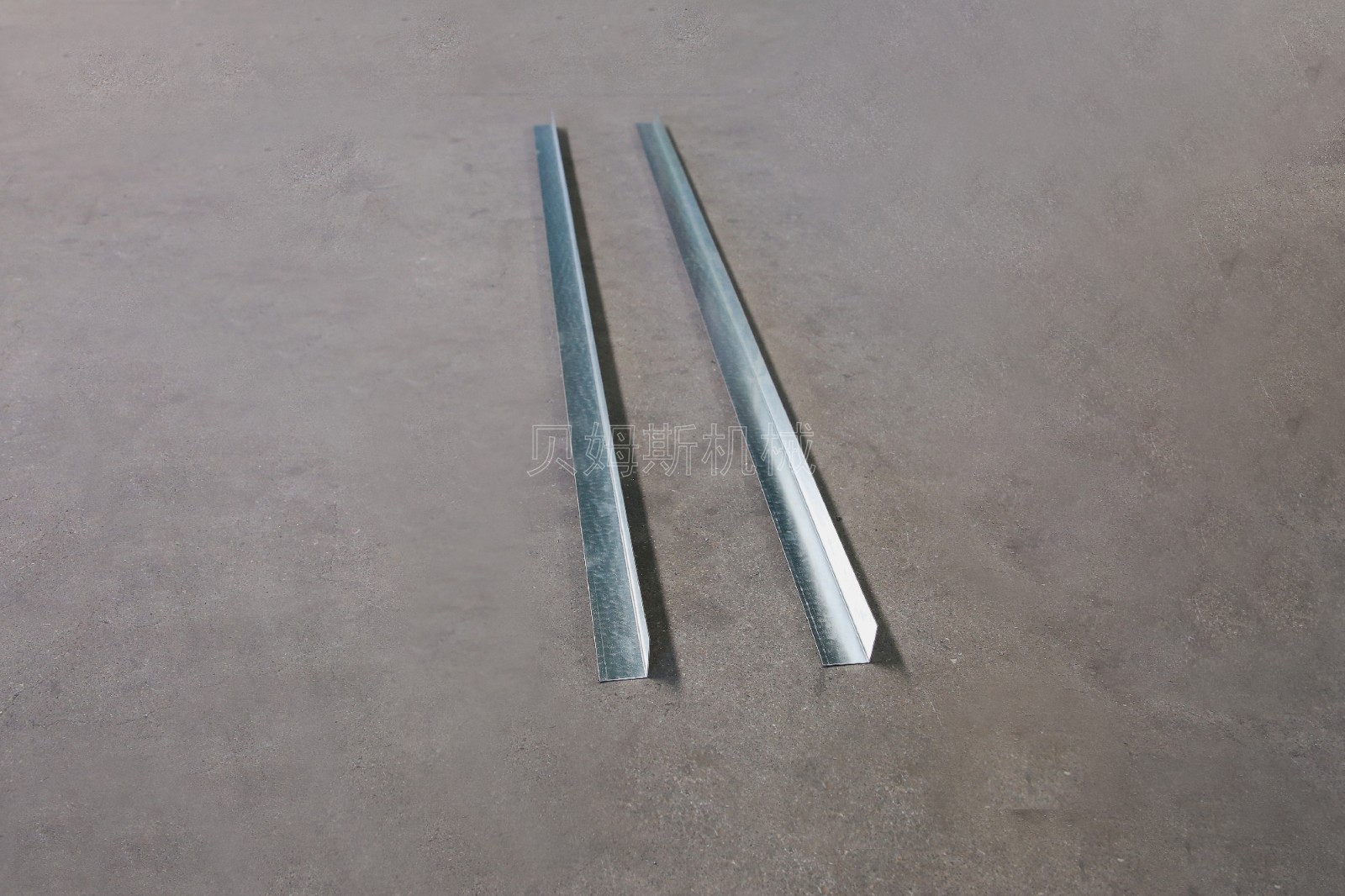

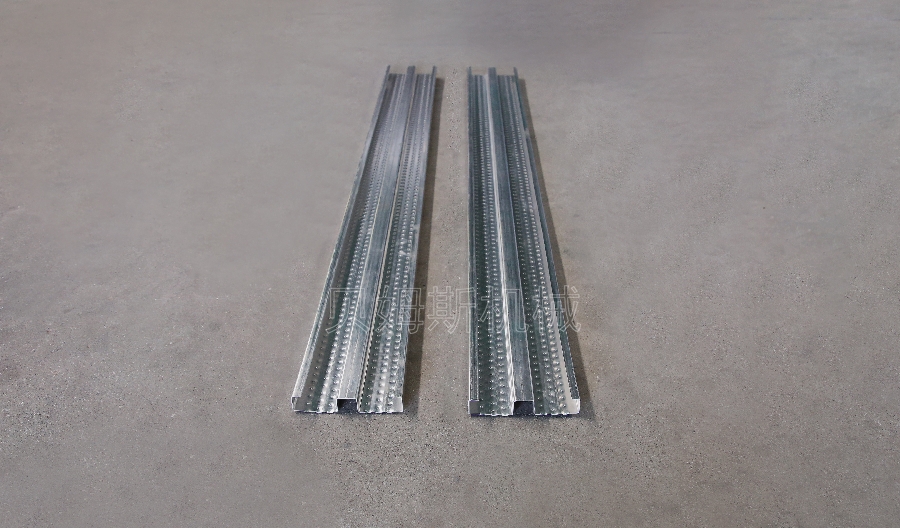

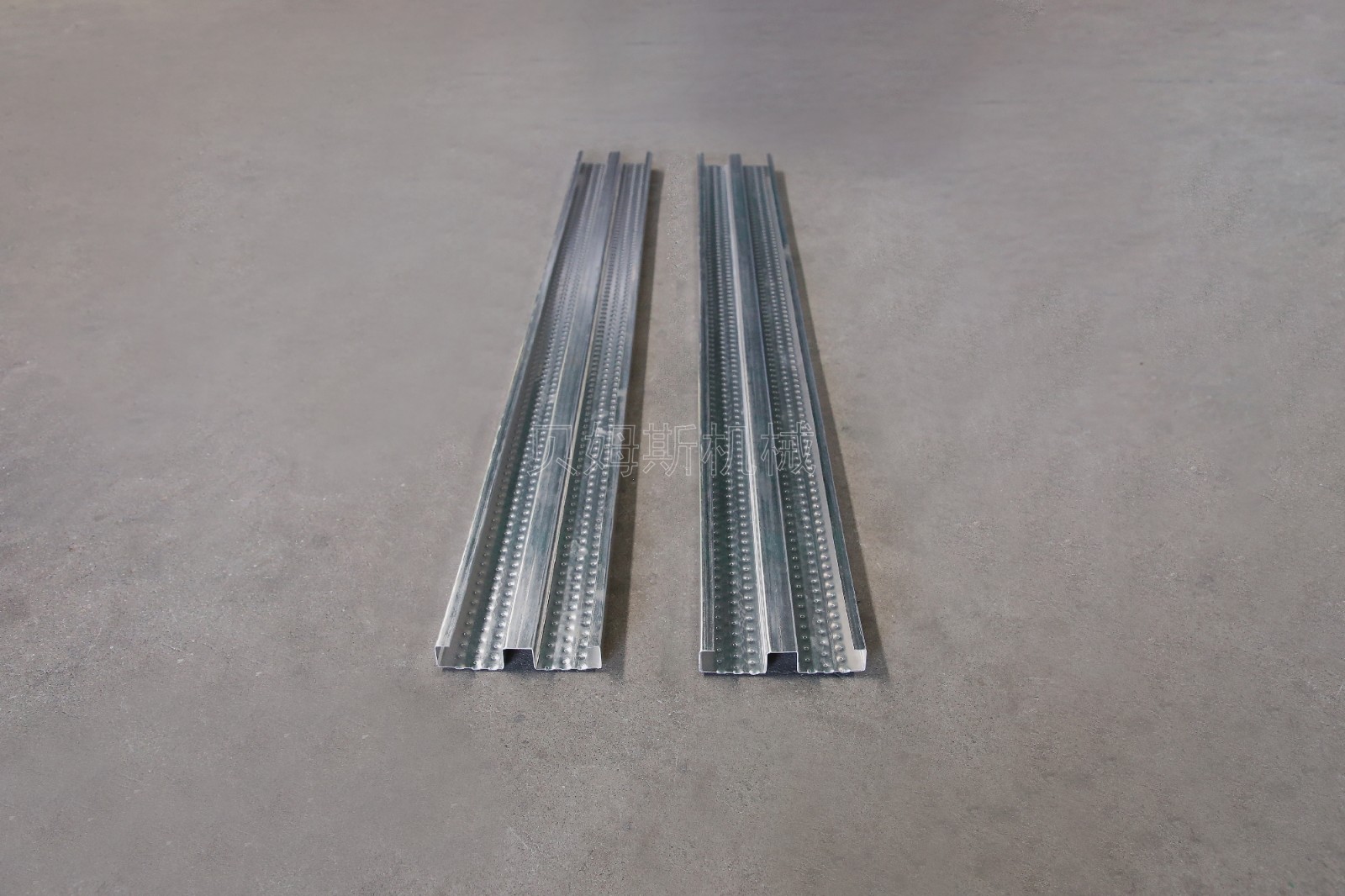

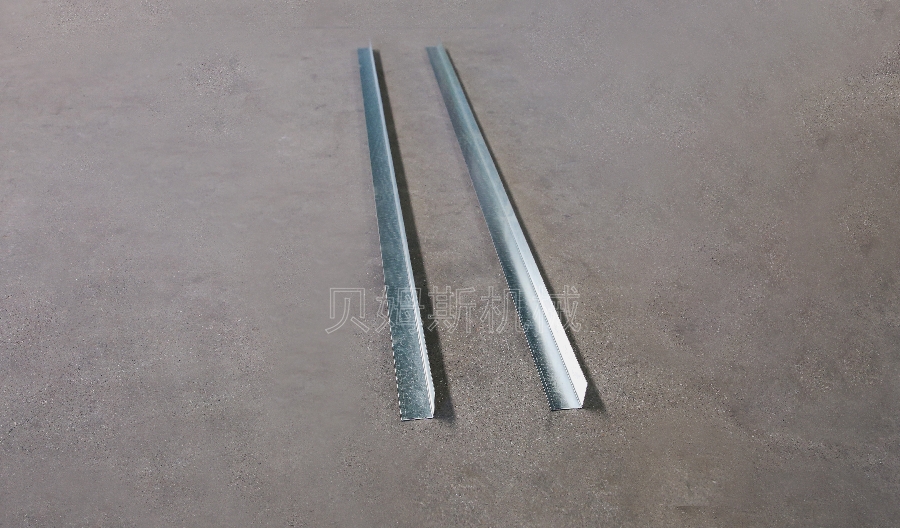

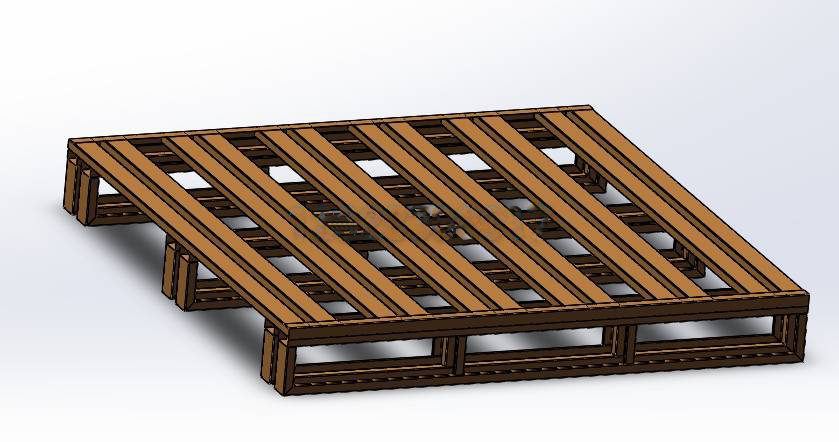

YX25-25 L型& YX20-115 M型双胞胎成型机设备是用于生产龙骨系列的L型/M型龙骨。出产的成品为 L型( M型)龙骨常应用于托盘制作。
