自动换型C型钢机C60-200

设备型号:C60-200
压制板厚:0.8-2.0mm
用料材质:镀锌钢板、冷轧板
成型道次:14道成型
成型速度:20-25m/min
驱动方式:电机驱动,齿轮链条传动
电机功率:11KW 变频调速
驱动方式:电机驱动,齿轮链传动
切刀材质:Cr12Mov 热处理制成
机座规格:H400
电话

全国热线

18659295206

设备详情 / Introduction

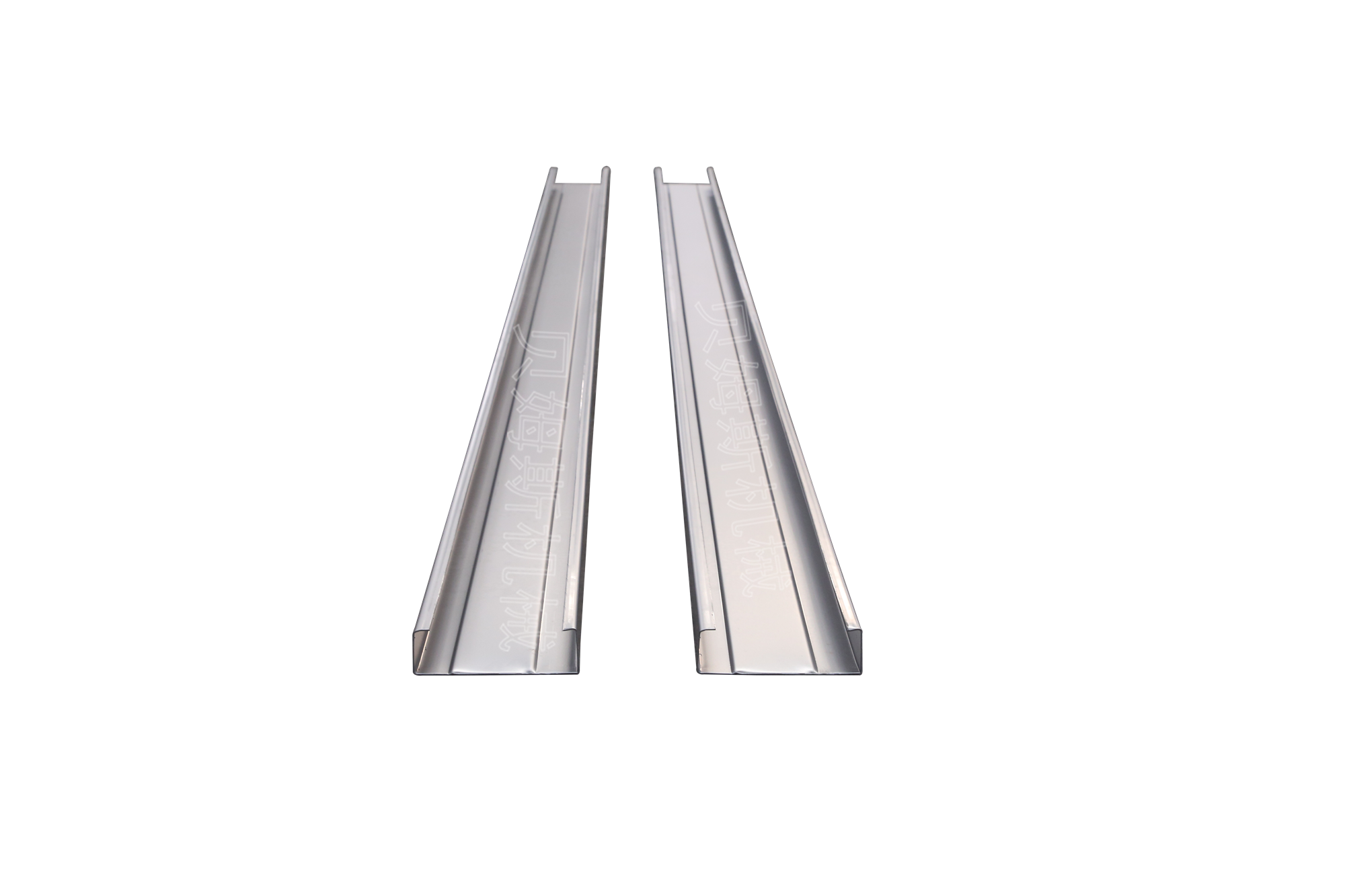

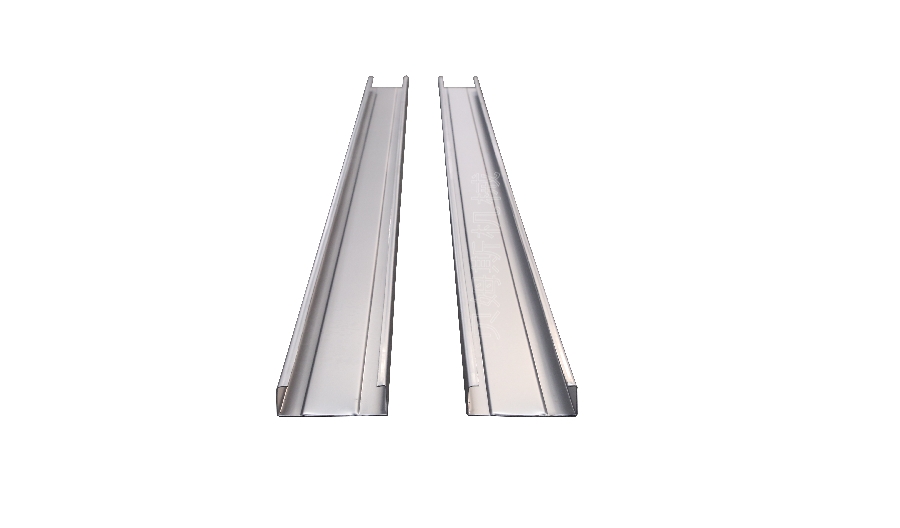

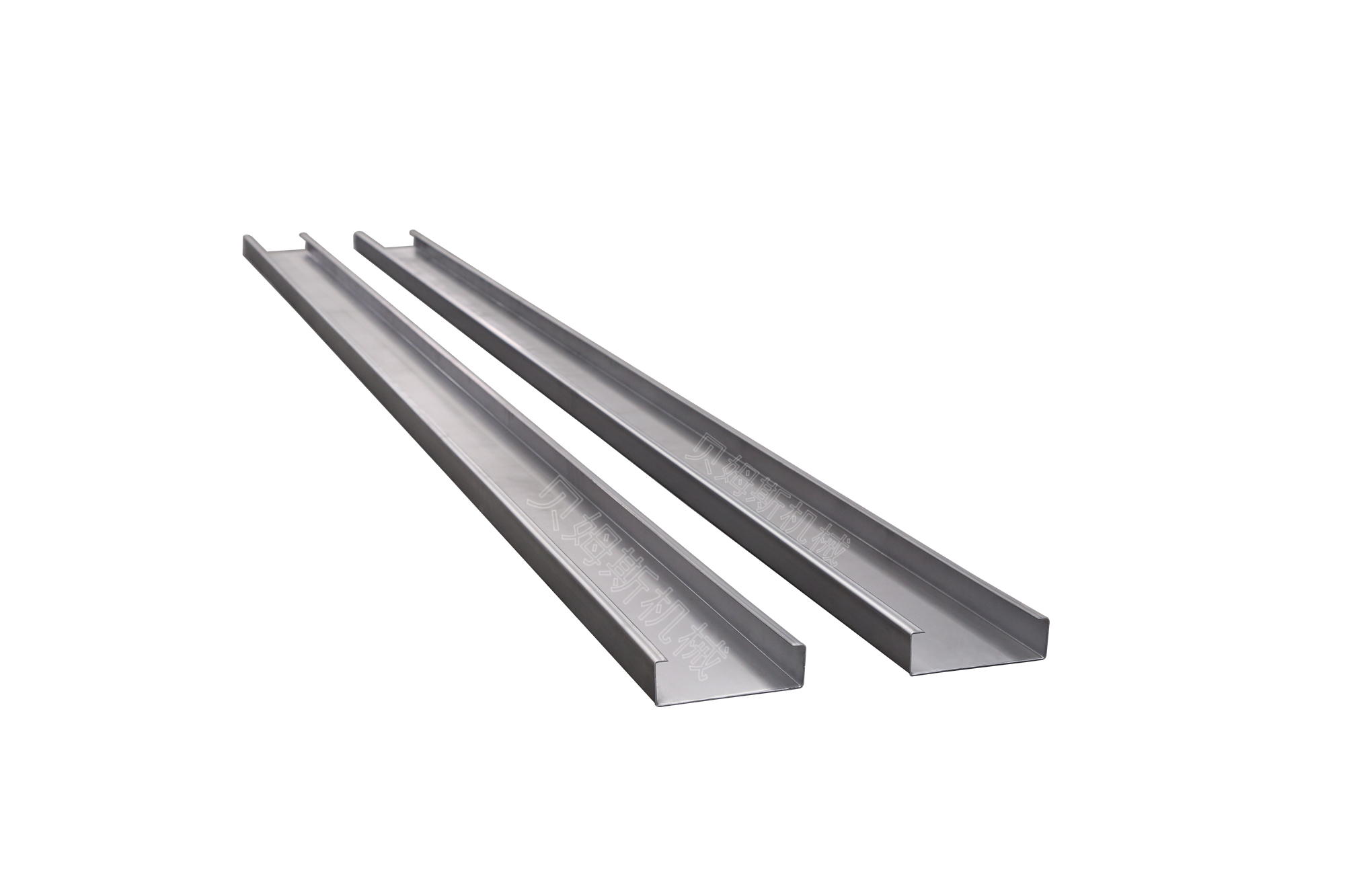

一、自动换型C型钢机C60-200版型


016_副本.

016A4216_副本.

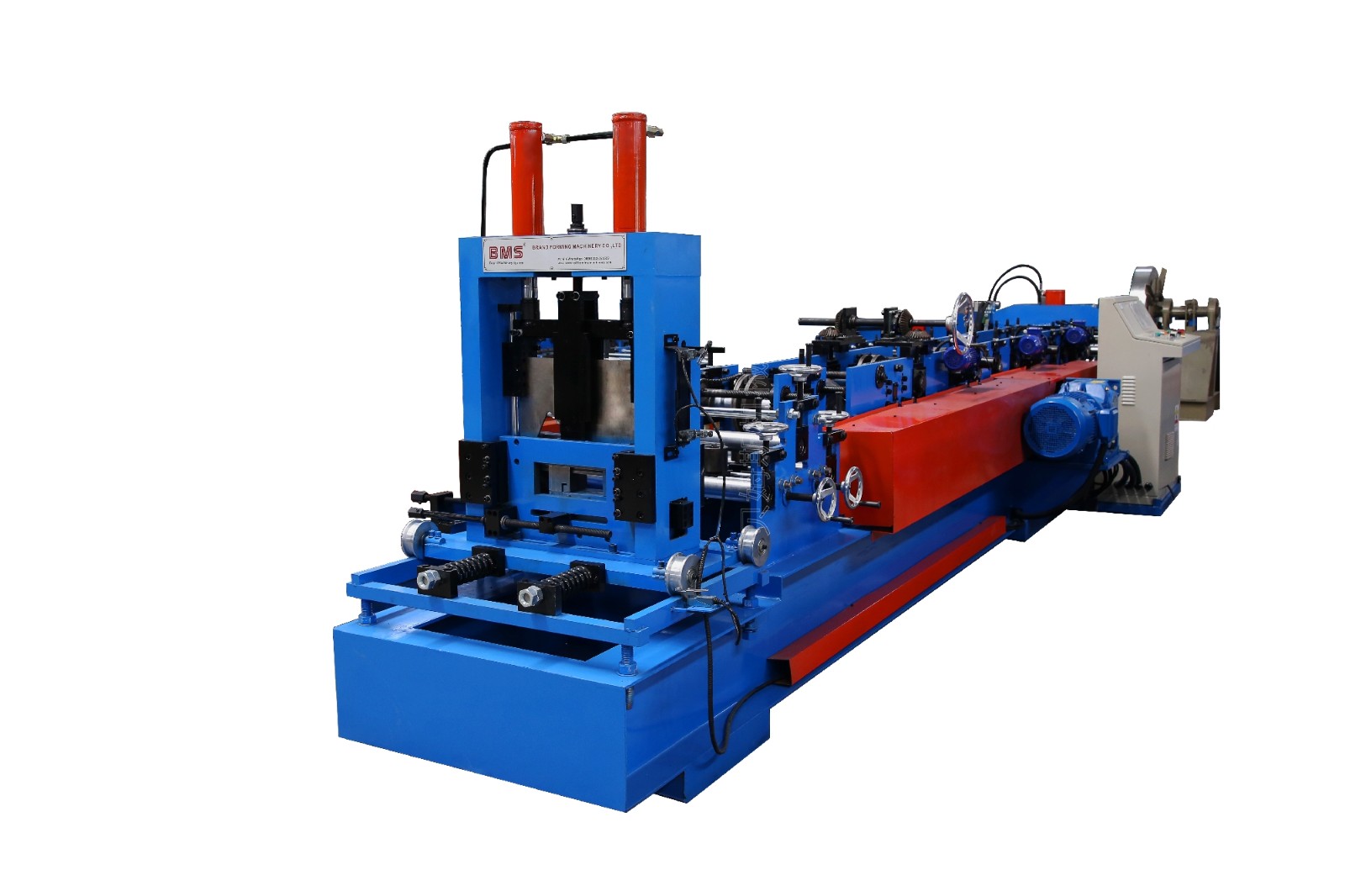

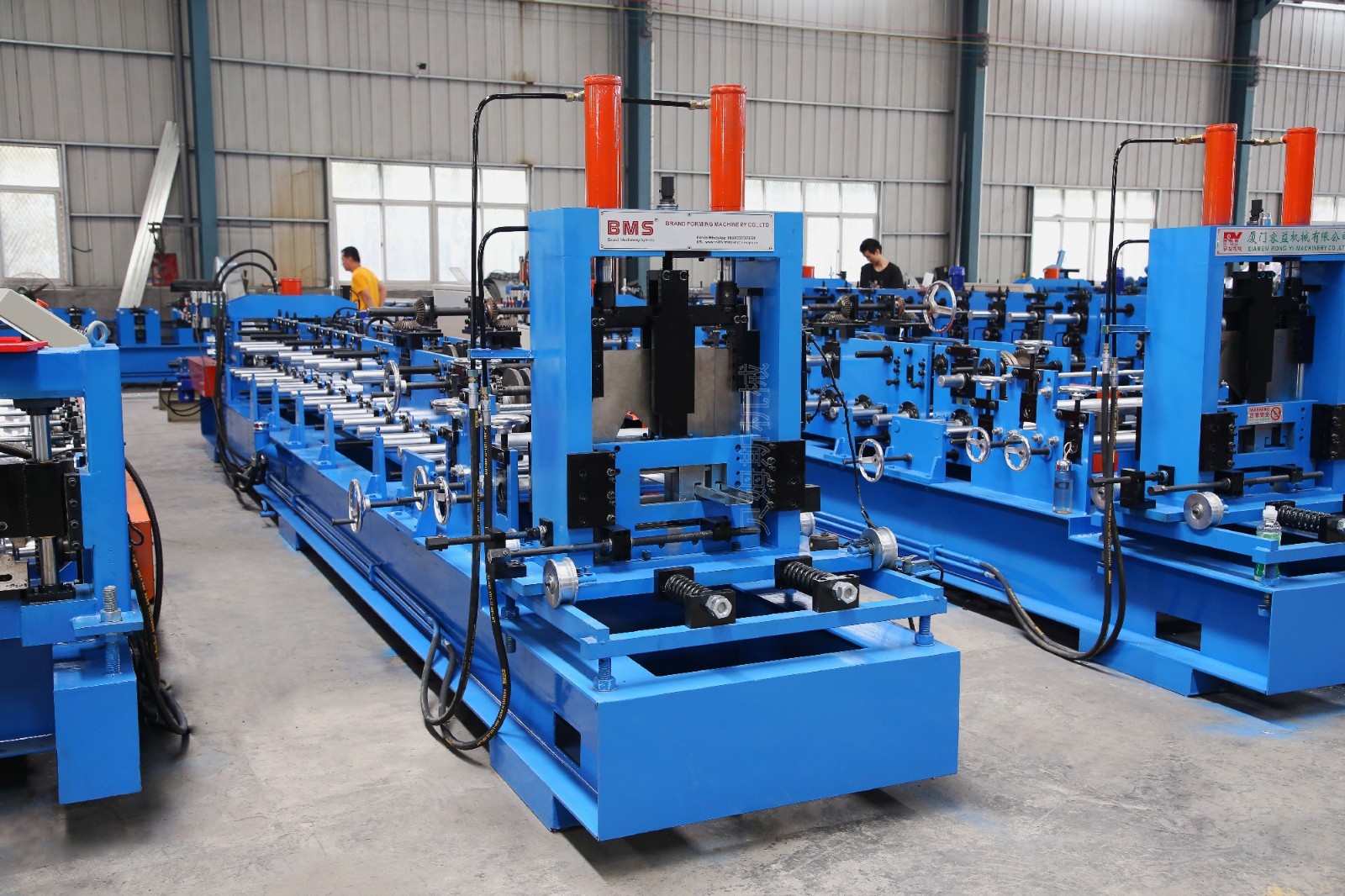

二、自动换型C型钢机C60-200全景图


016A3484_tn

016A3566_tn


016A3361_tn


三、自动换型C型钢机C60-200部件图


016A3545_tn

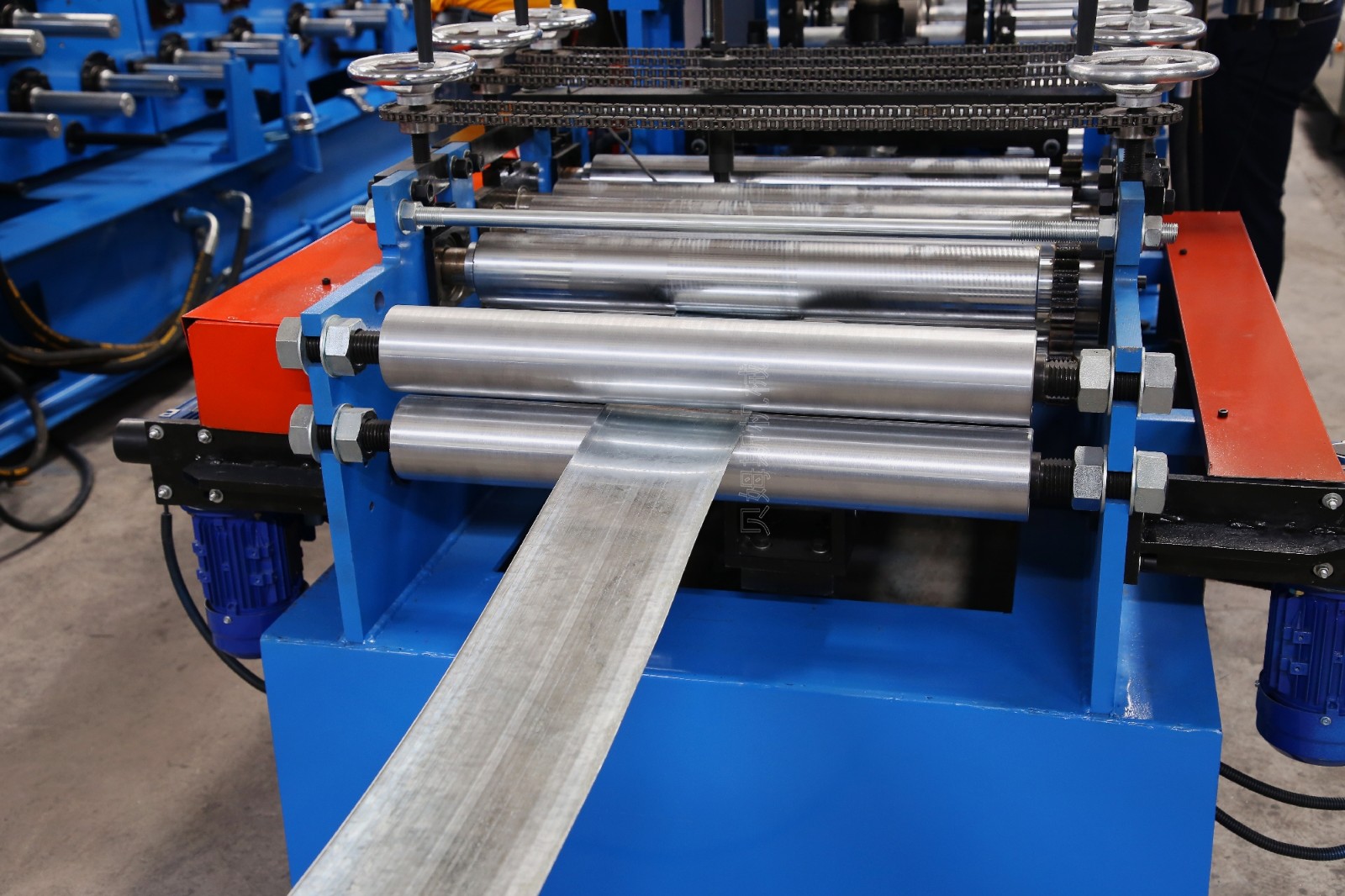

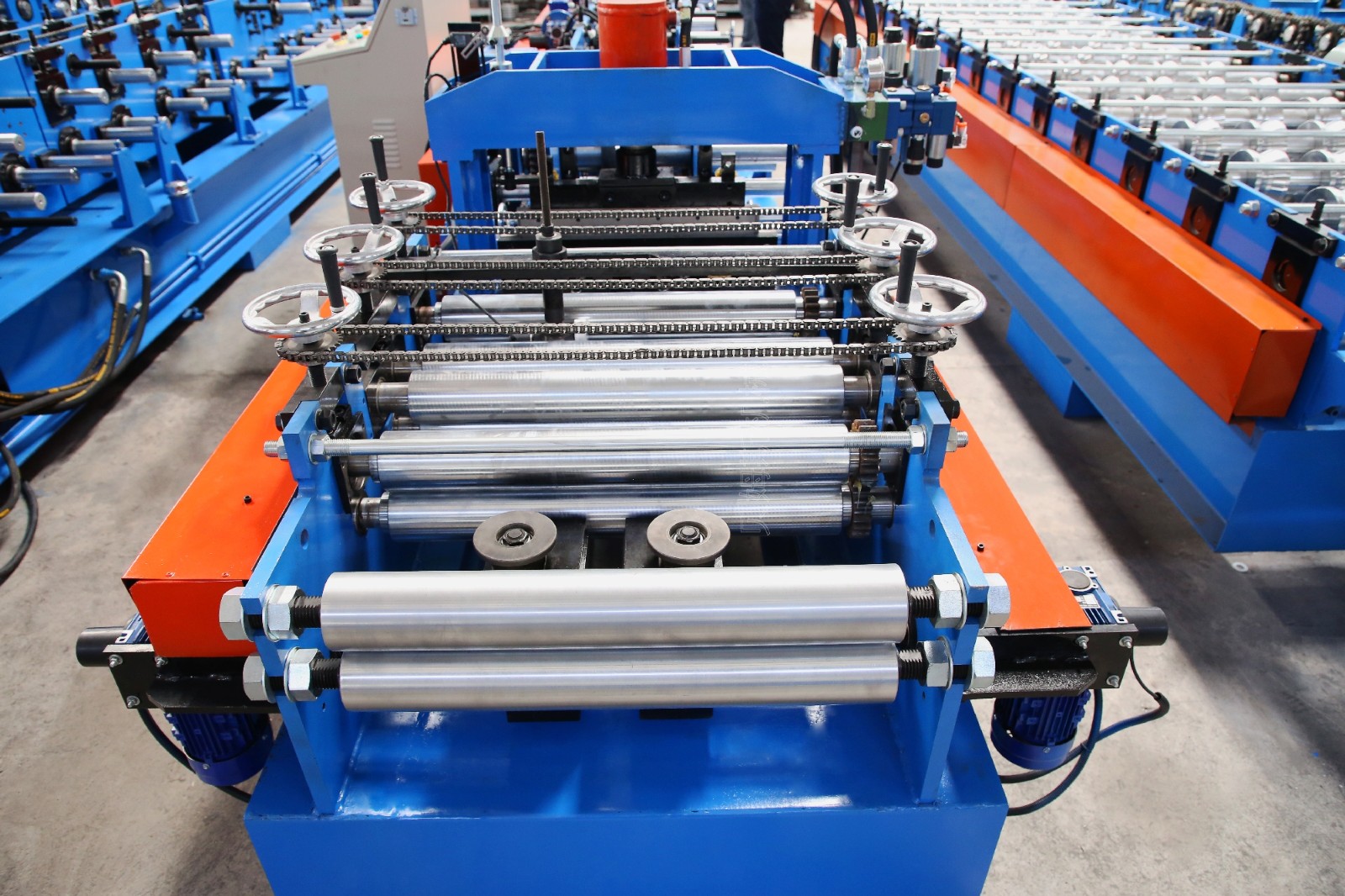

『进料装置』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。


016A3552_tn

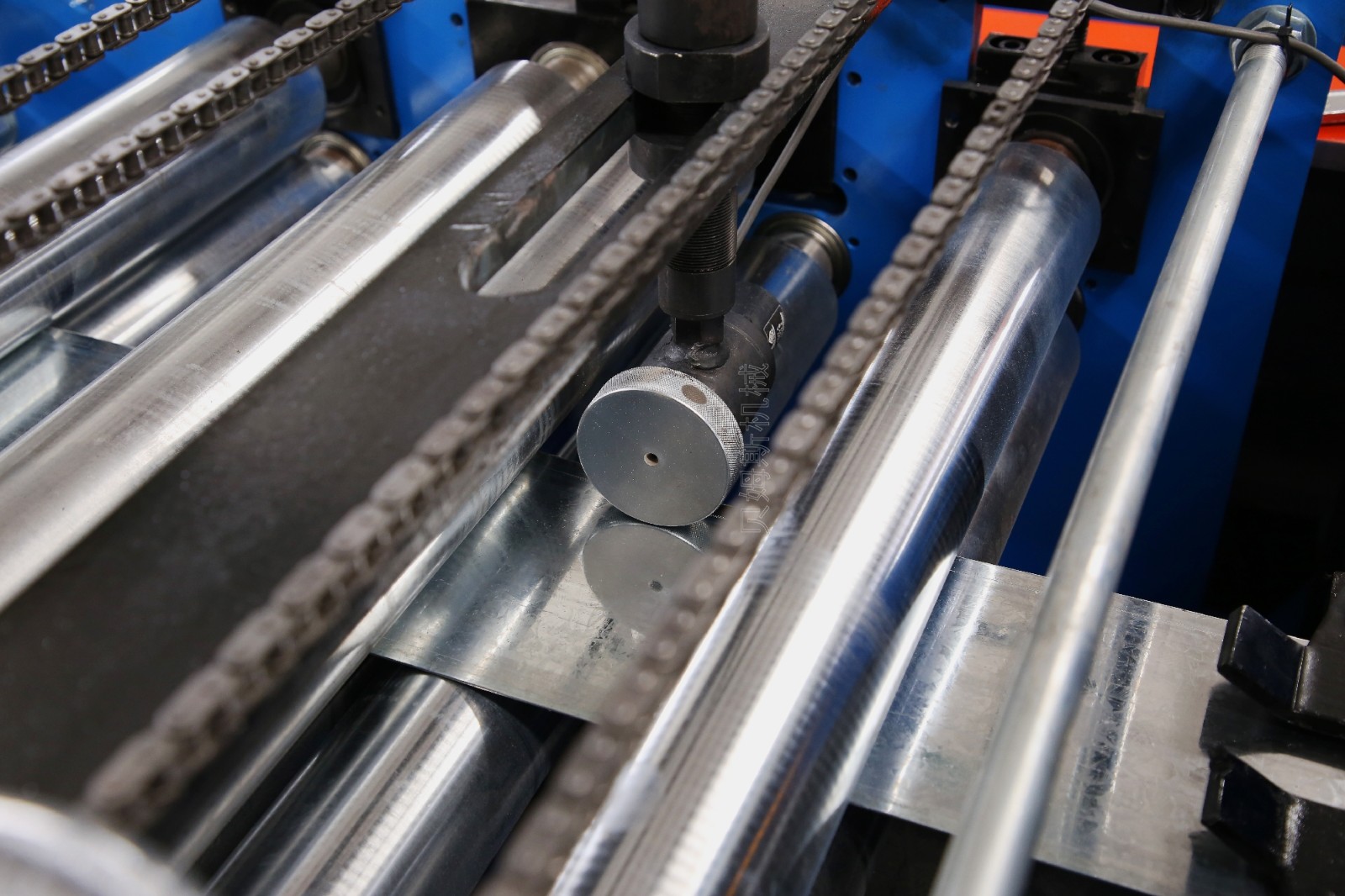

『辊轴组件』

①主轴直径:   φ70mm, 45#圆钢。

②辊轮材质:GCr15轴承钢;处理:粗车,调质,精车,镀硬铬,镜面处理。

③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性


016A3482_tn

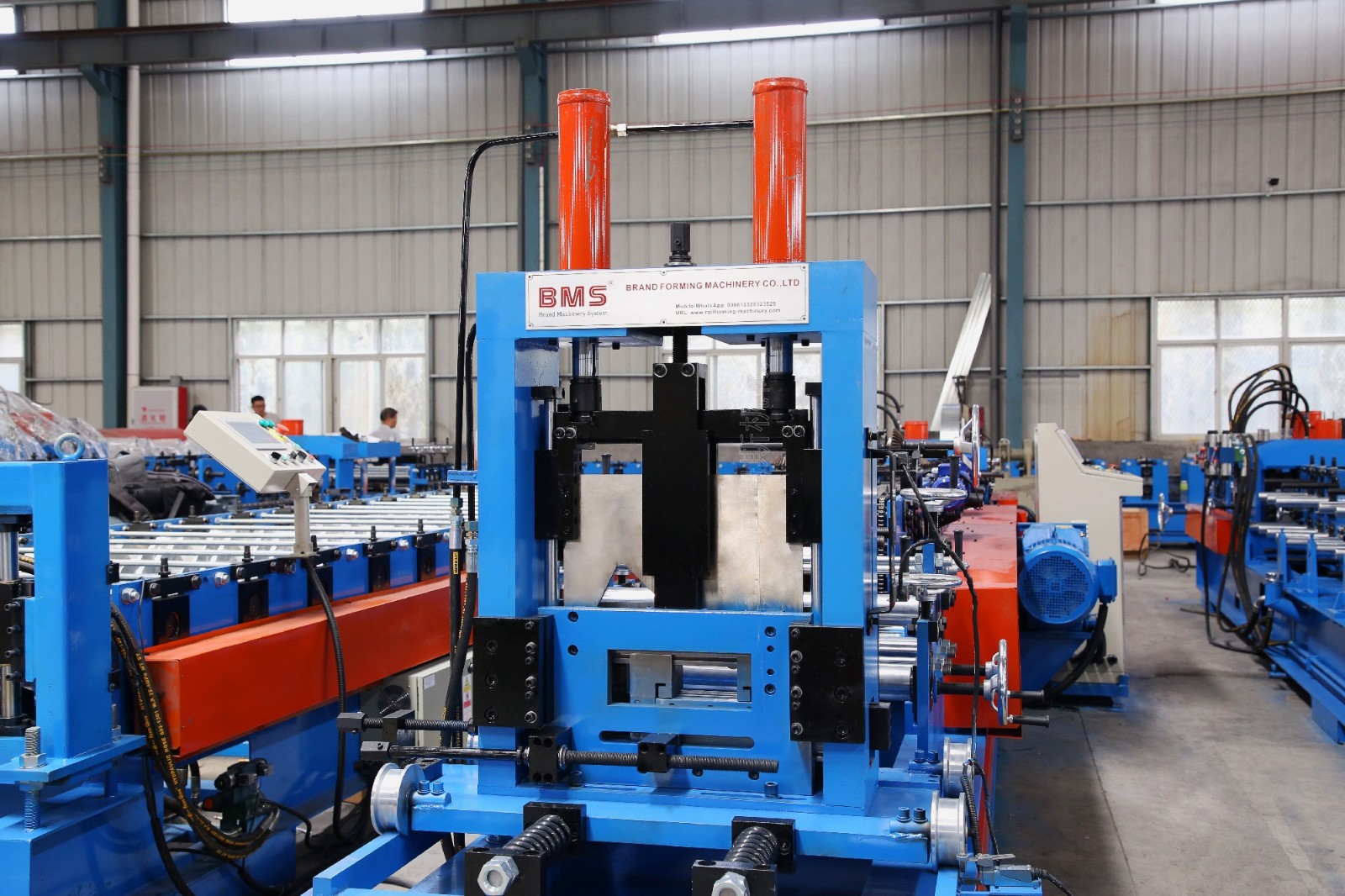

『成型后剪』

①导向机构:双导柱滑轨,使剪切过程更加平稳。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工。


016A3472_tn

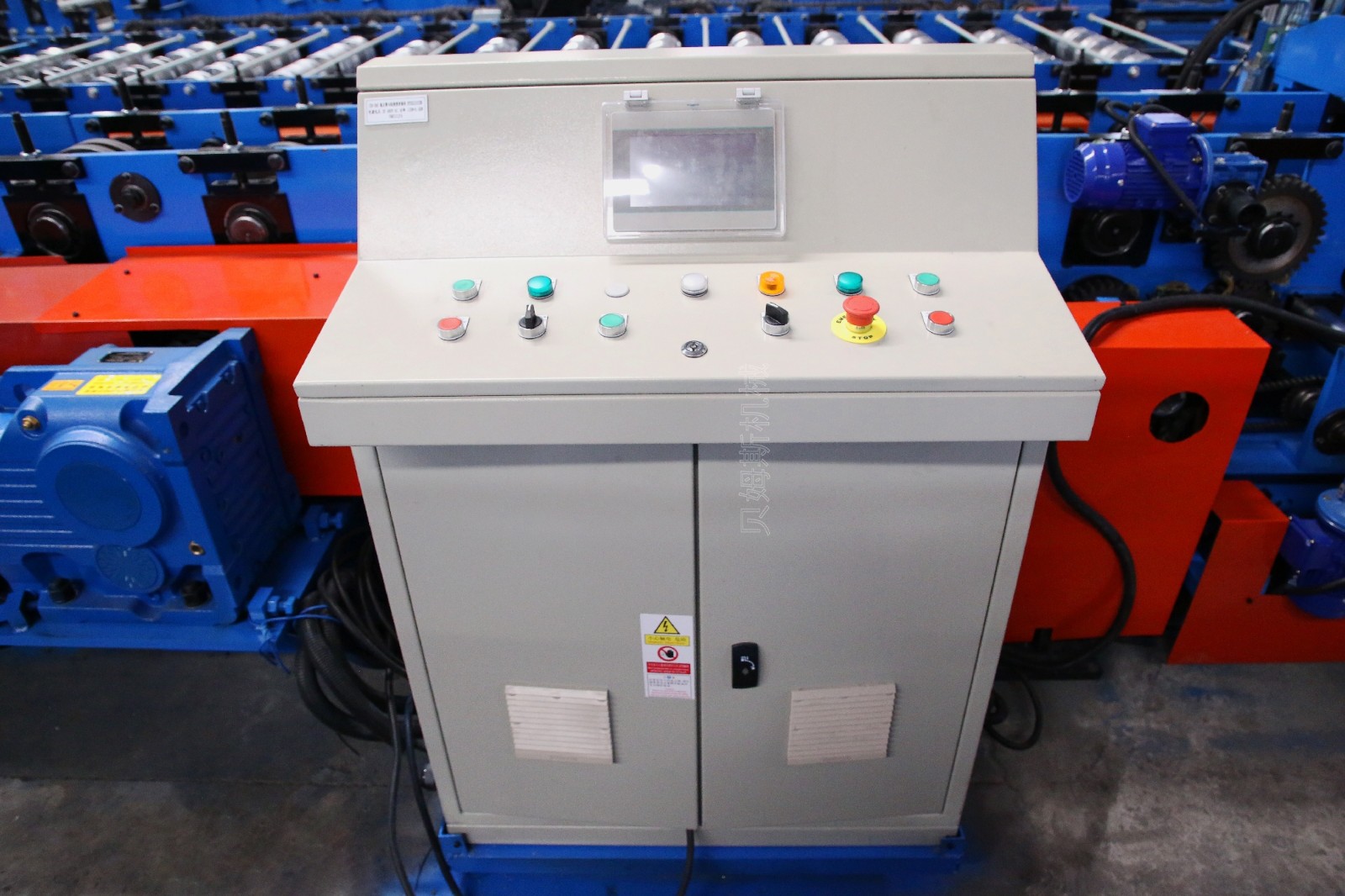

『PLC控制柜』

① P L C :采用凯奥特高精度PLC电子装置。

②变频器:施耐德,运行高效恒稳。

③控制元件:施耐德电子,使用寿命长,故障率低。

④触屏操控:采用凯奥特输入生产数据,自动完成生产要求。


四、自动换型C型钢机C60-200成型用途

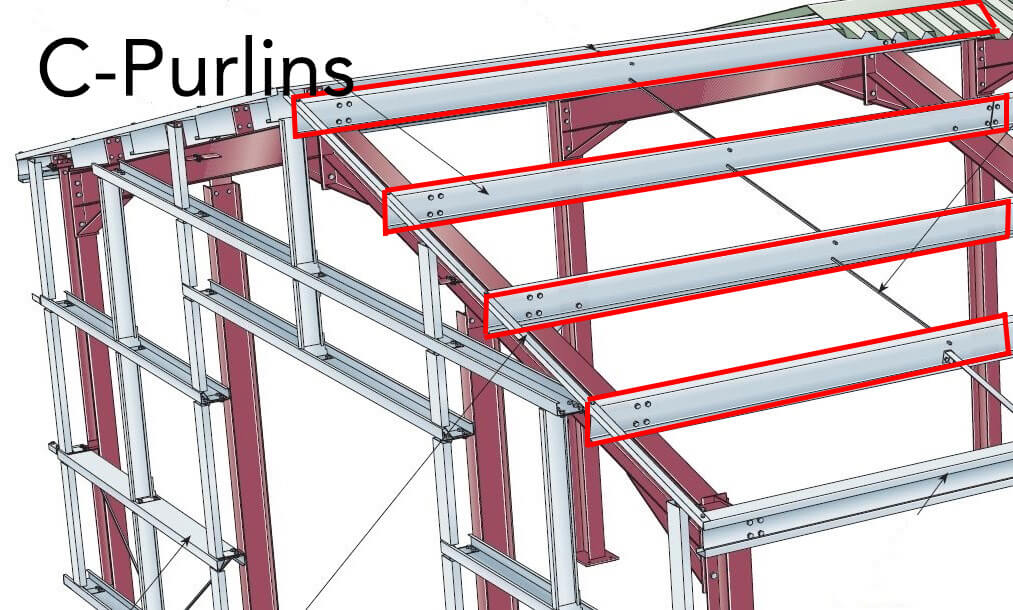

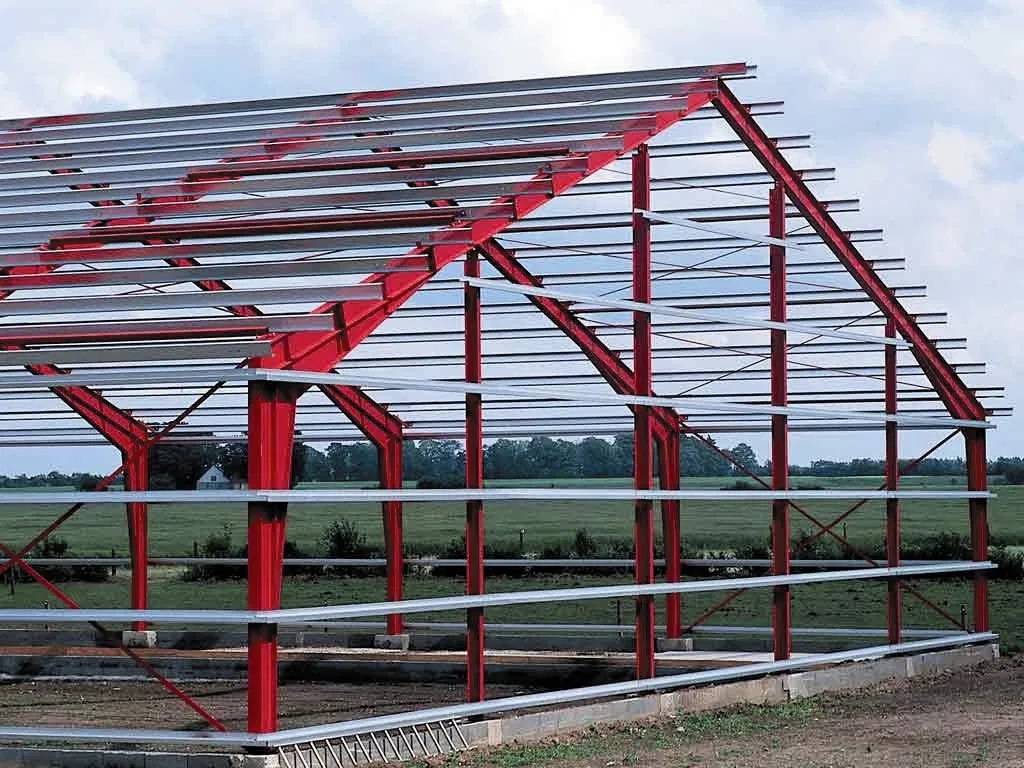

C60-200C型钢生产线设备是用于生产钢结构行业的冷弯型钢设备。机器设备出产的成品为C型钢(檩条)多应用于房屋建筑、工厂厂房的横梁与墙梁的支撑作用。
