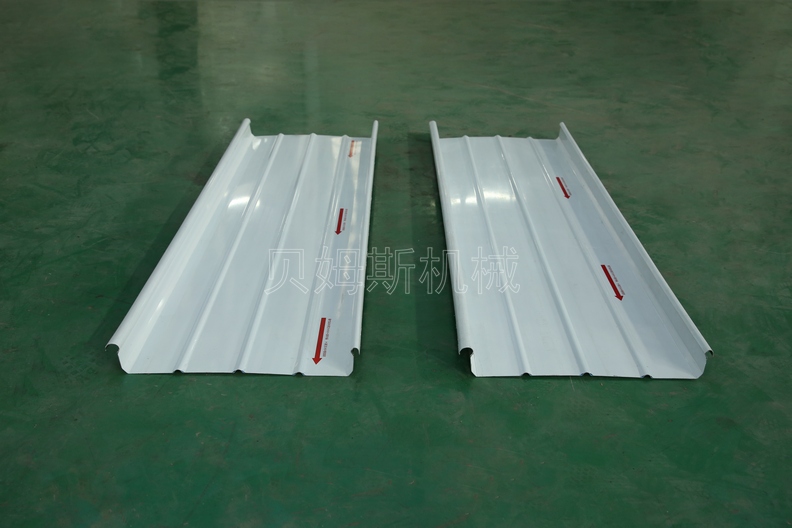

一、铝镁锰压瓦成型设备YX65-300/400/430/500/600/700版型

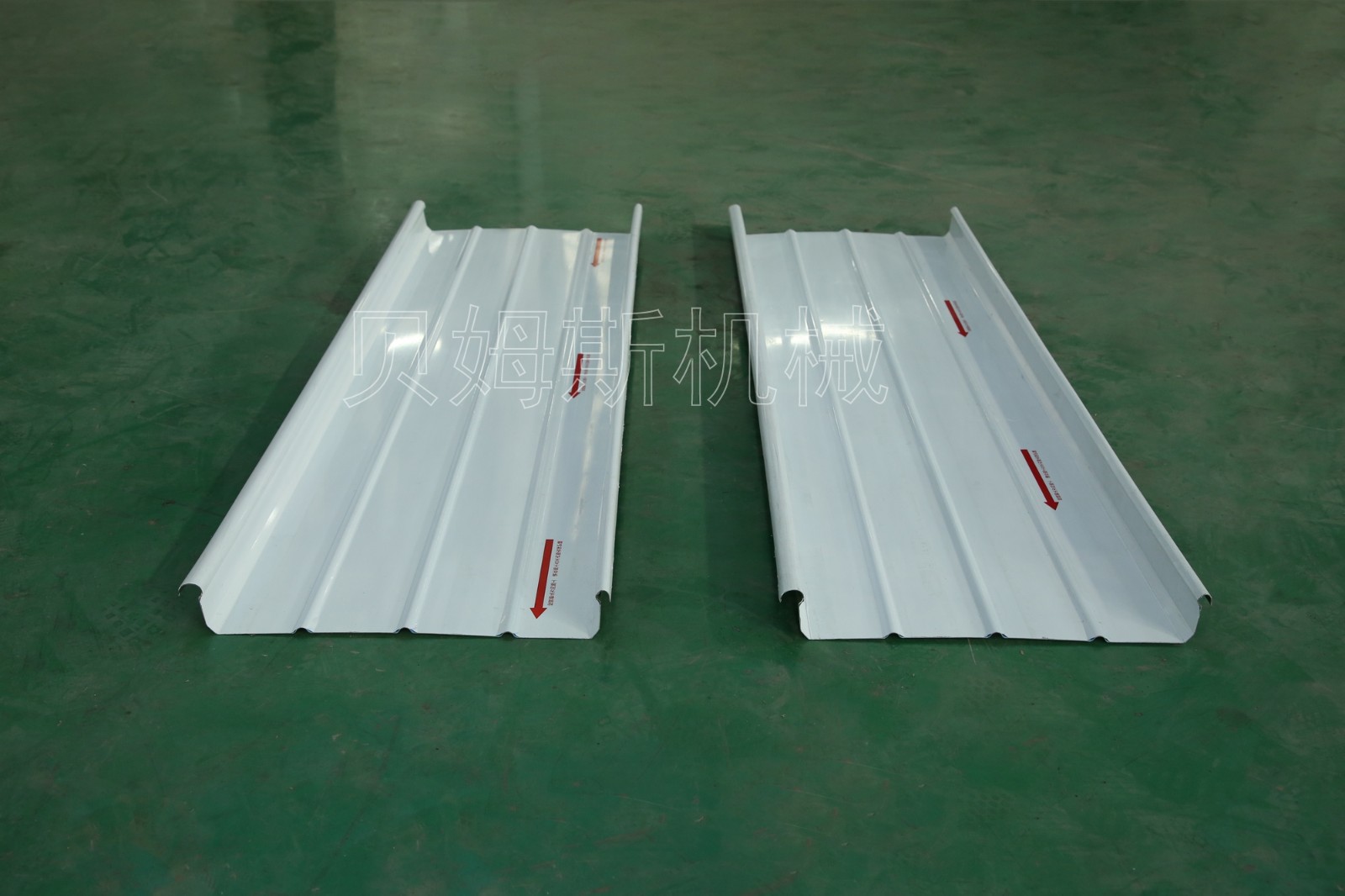

成型产品优势:
①成品经过严格的精确计算、裁剪、弯曲等工艺达到高标准,易加工同时安装方便,铝金属可以铆接、焊接等多种方式连接;

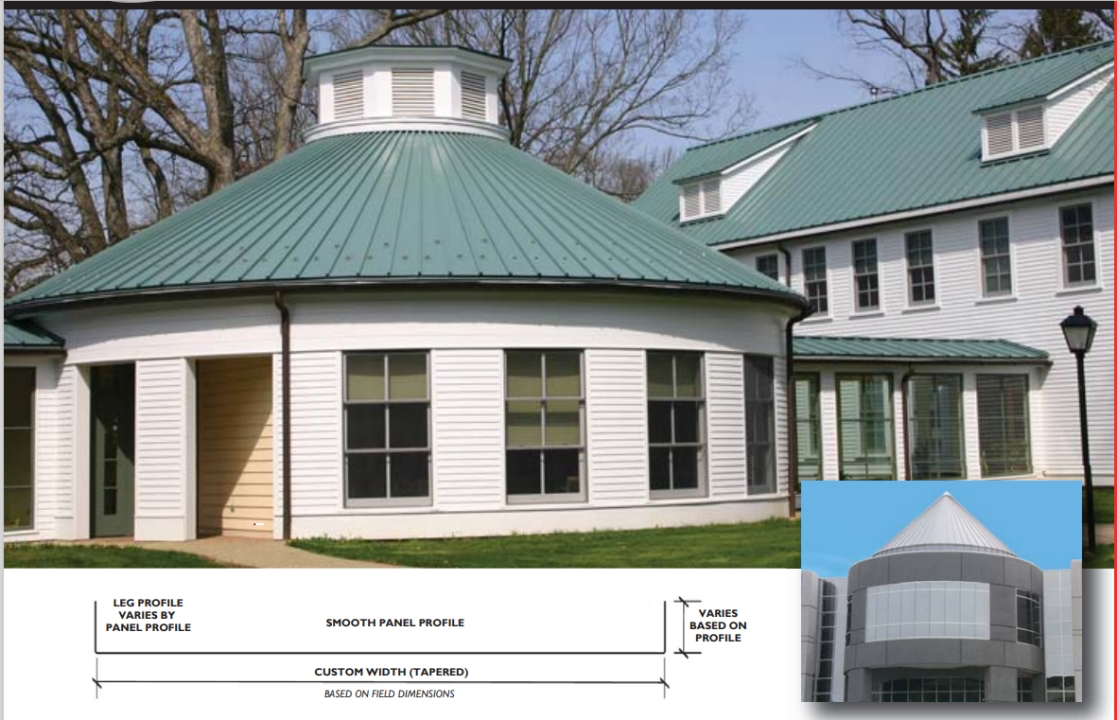

②可塑性强,铝镁锰面板可弯制成直板,内弧,外弧,扇形等,多种款式的生产,可满足设计师的对屋面设计理念;
③优越的抗风压性能(配合底板),适应台风、暴风雨等极端天气的地区;
④通过对铝镁锰压瓦设备标准锁边,铝支座和屋面外板采用滑动咬合、可避免因温差产生的应力造成破坏;

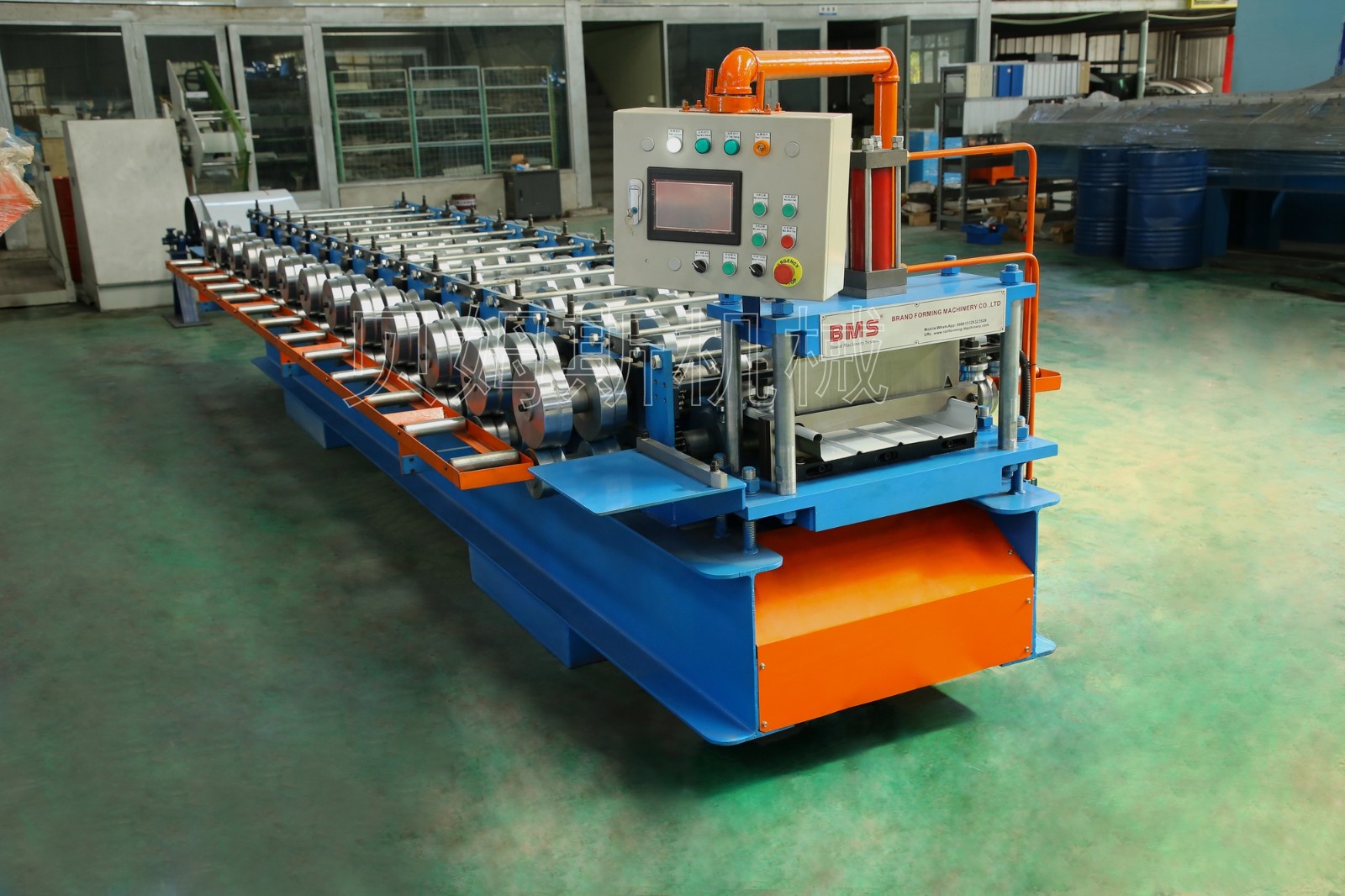

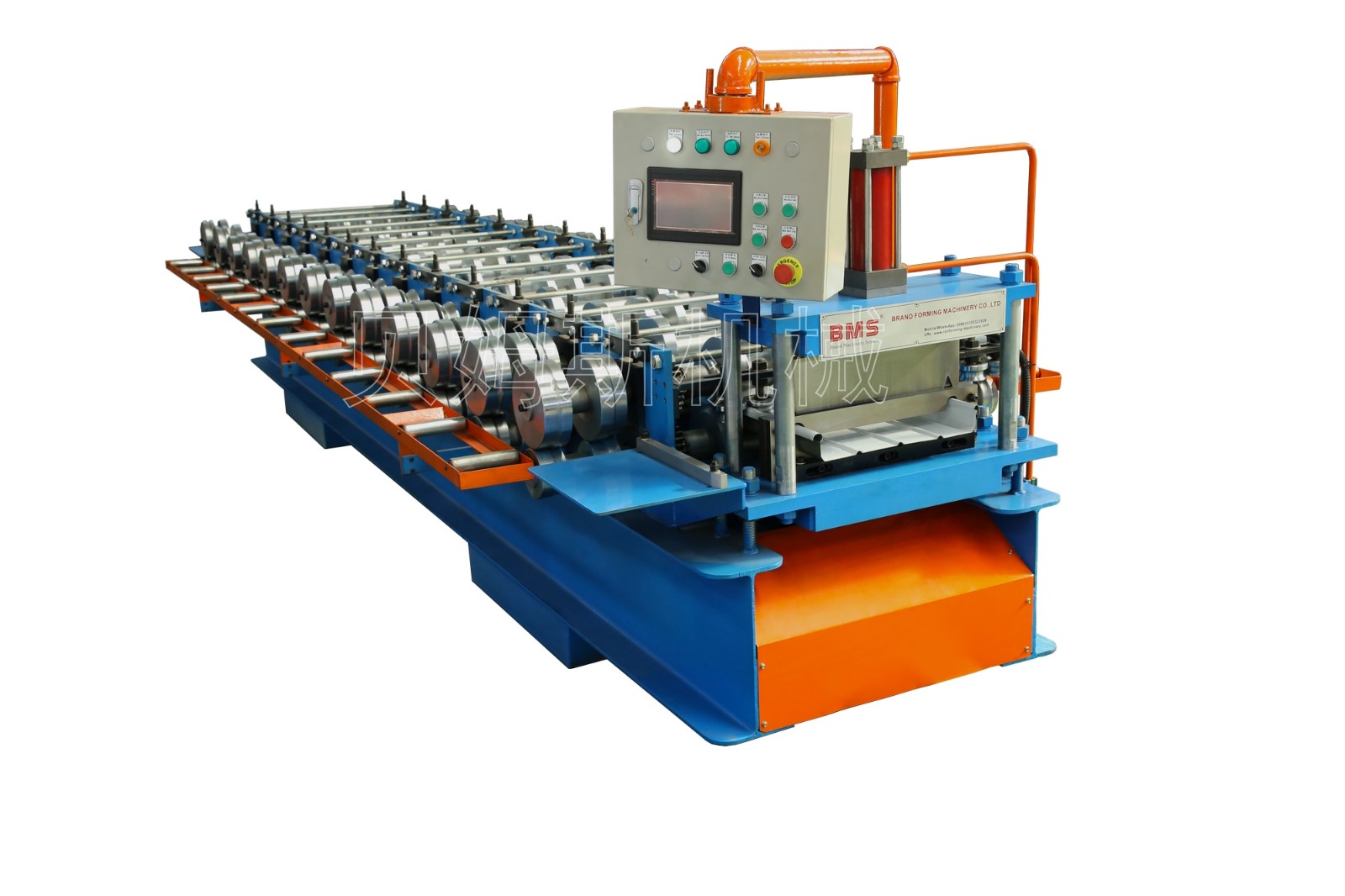

二、铝镁锰压瓦机YX65-300/400/430/500/600/700全景图
设备优势:
①设备轻捷,适合于施工现场的大跨度成型, 可减少运输和搬运超长面板的风险,并使生产与安装进度精确匹配;
②生产出来的板型采用领先的360咬合方式,滴水不漏;
③生产出来的板型具有出色的抗风能力;与滑动支架匹配、使整个屋面系统具有完美的热胀冷缩补偿功能;
④隔套换型,实现一机6板:300,400,430,500,600,700(升级产品-自动换型热销中)。
⑤可选扇形大小头成型(最大600mm,最小200mm),满足不同现场多种安装条件
三、铝镁锰压瓦机YX65-300/400/430/500/600/700部件图
『进导料向』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷输送递进的作用。
③导向辊:上下圆辊设计,使进料过程更加顺畅。

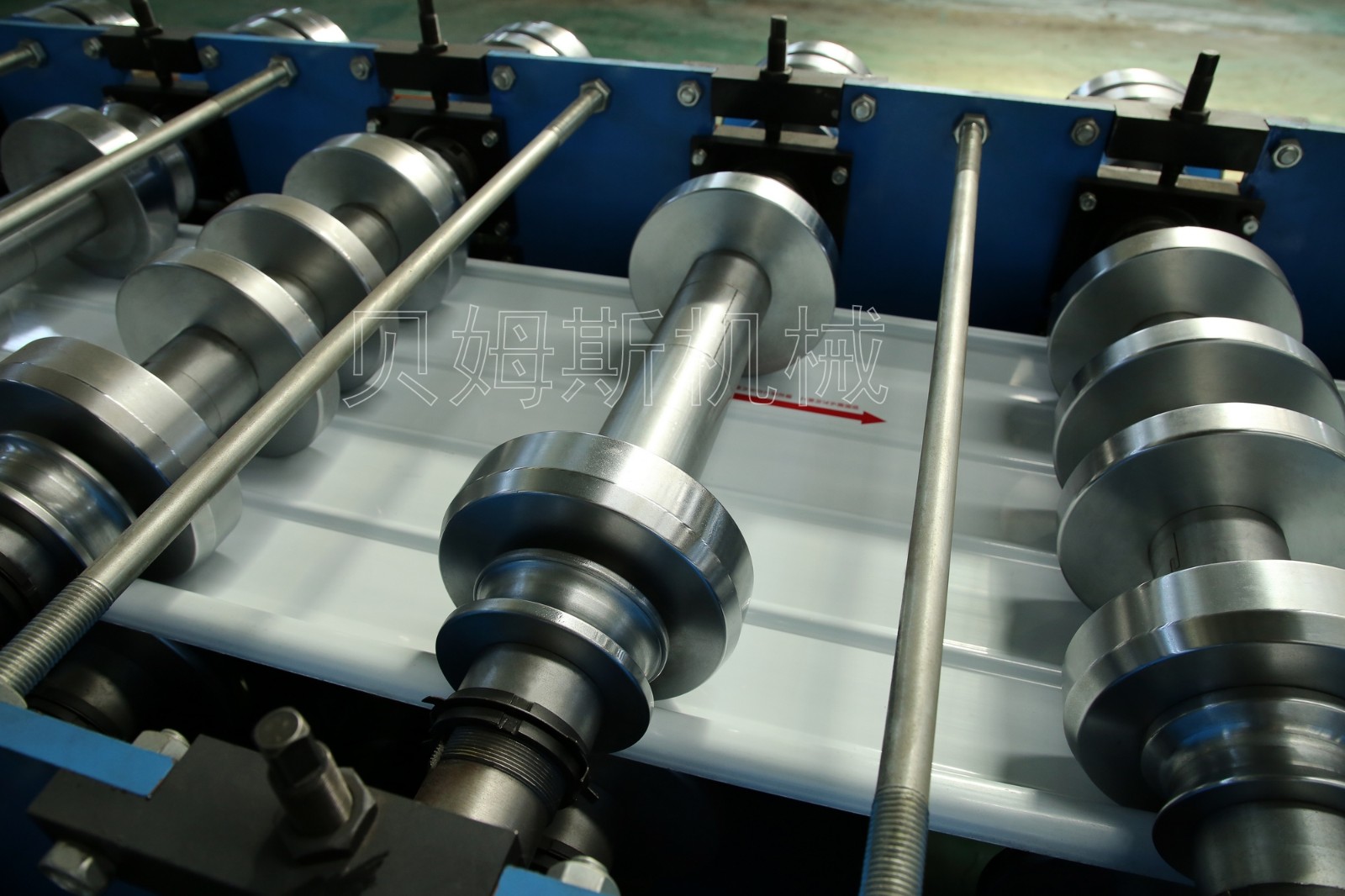

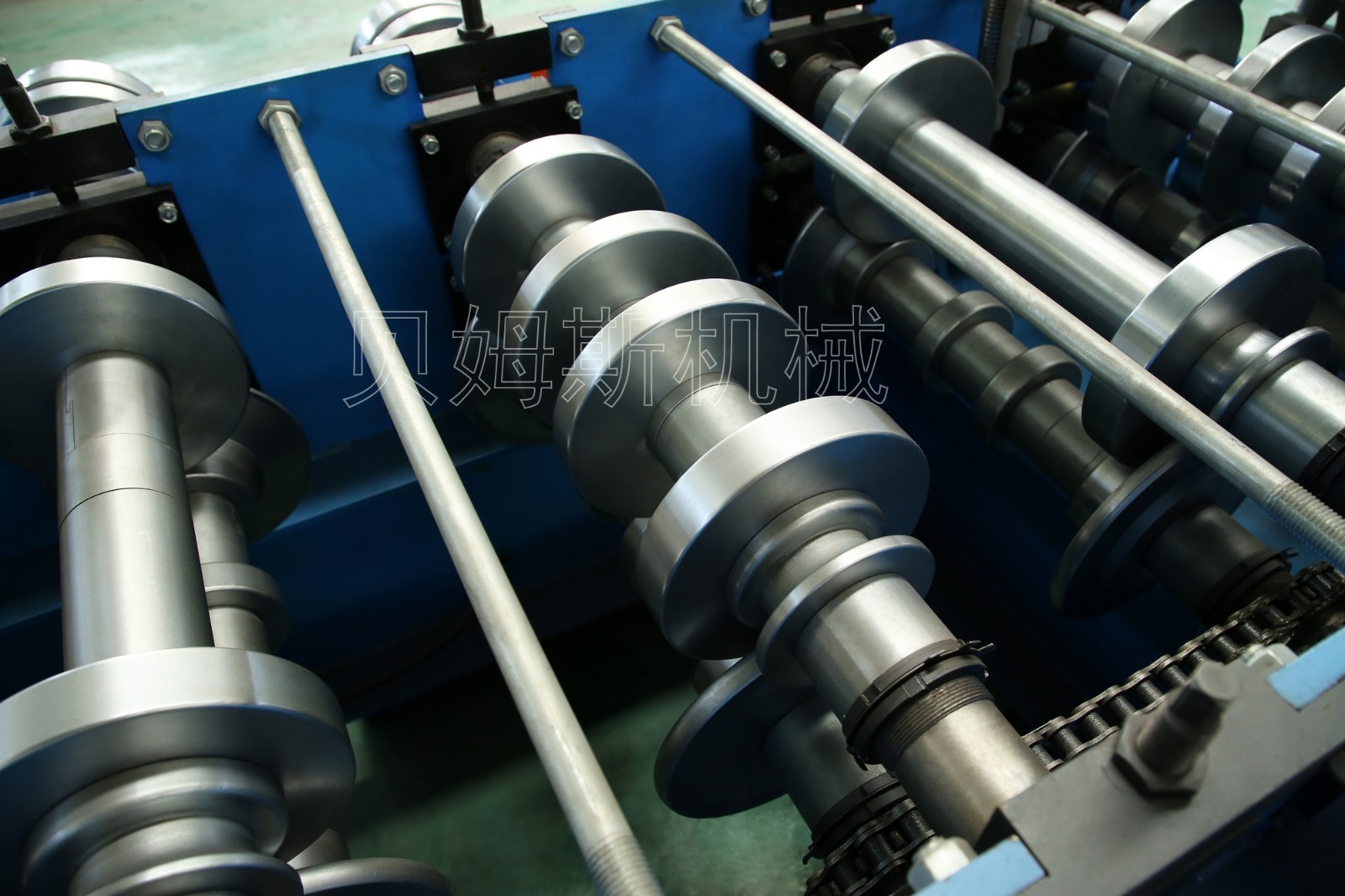

『辊轴组件』
①主轴直径:φ70mm,45#圆钢。
②辊轮材质:精车后镀硬铬,镜面抛光,热处理。
③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。
④冷弯成型:料卷一道道冷弯成型的过程。

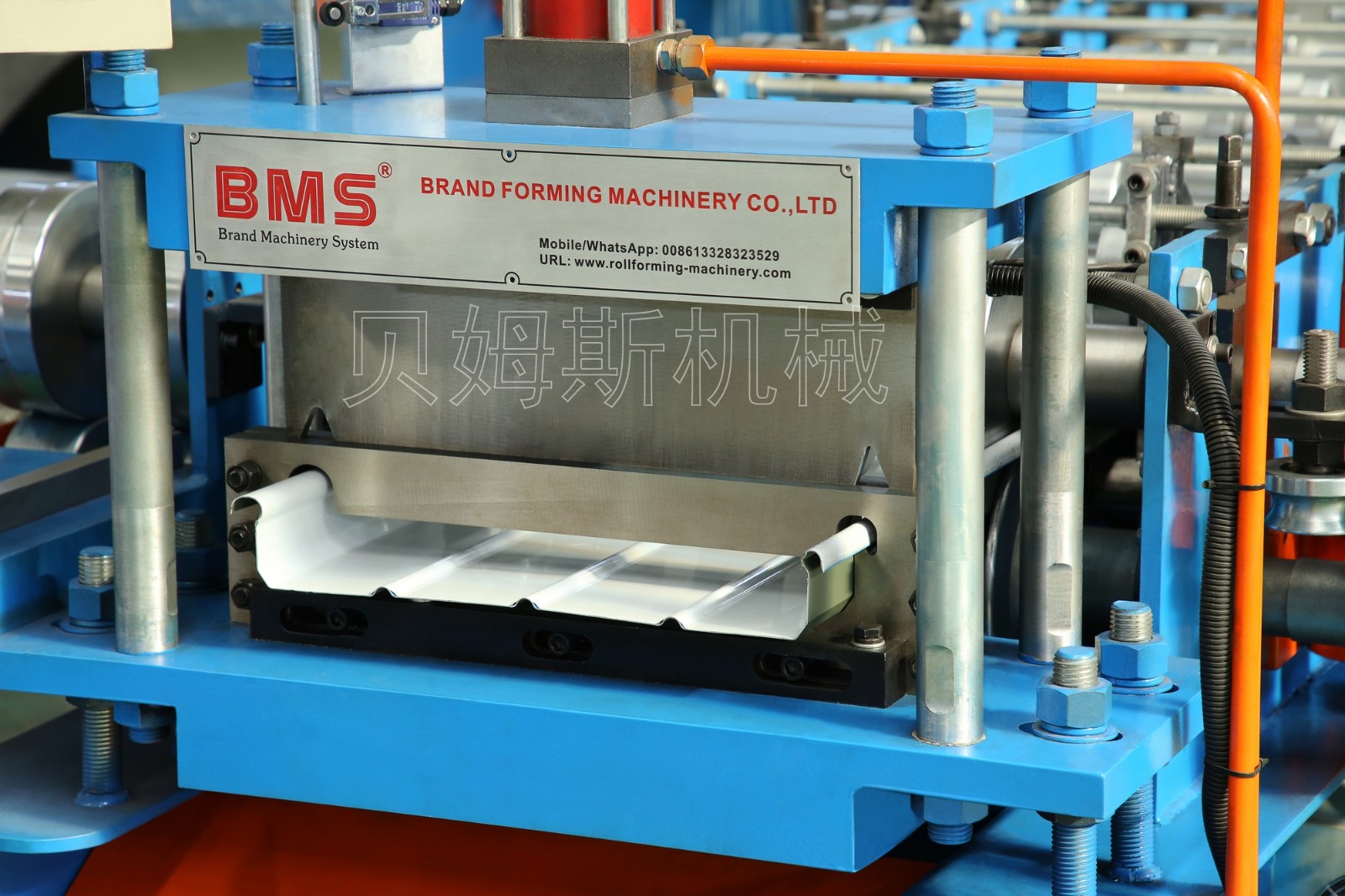

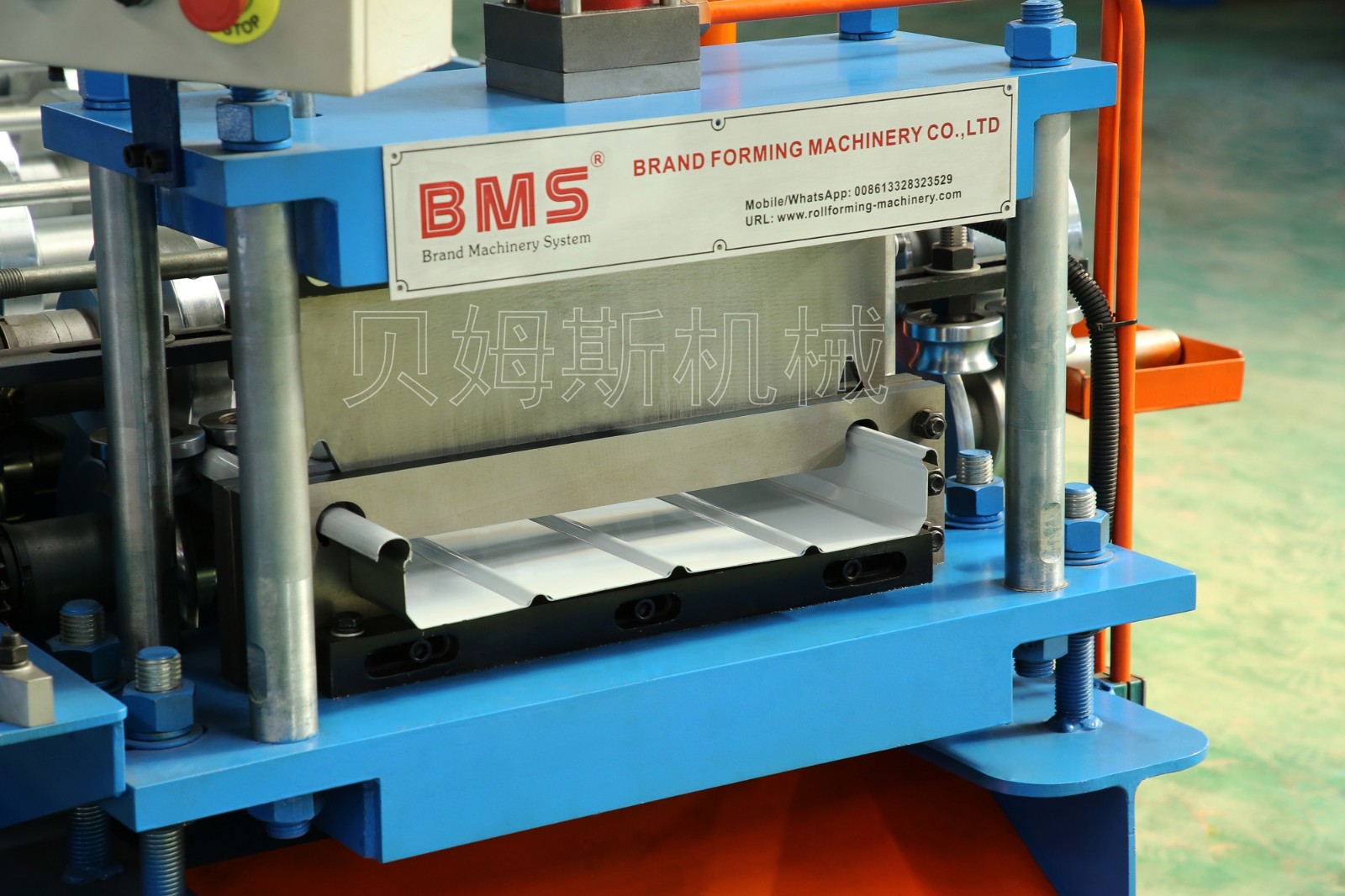

『成型后剪』
①导向机构:上下移动剪切,切口平整无变形。
②铸铁刀座:铸铁减震效果明显,抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

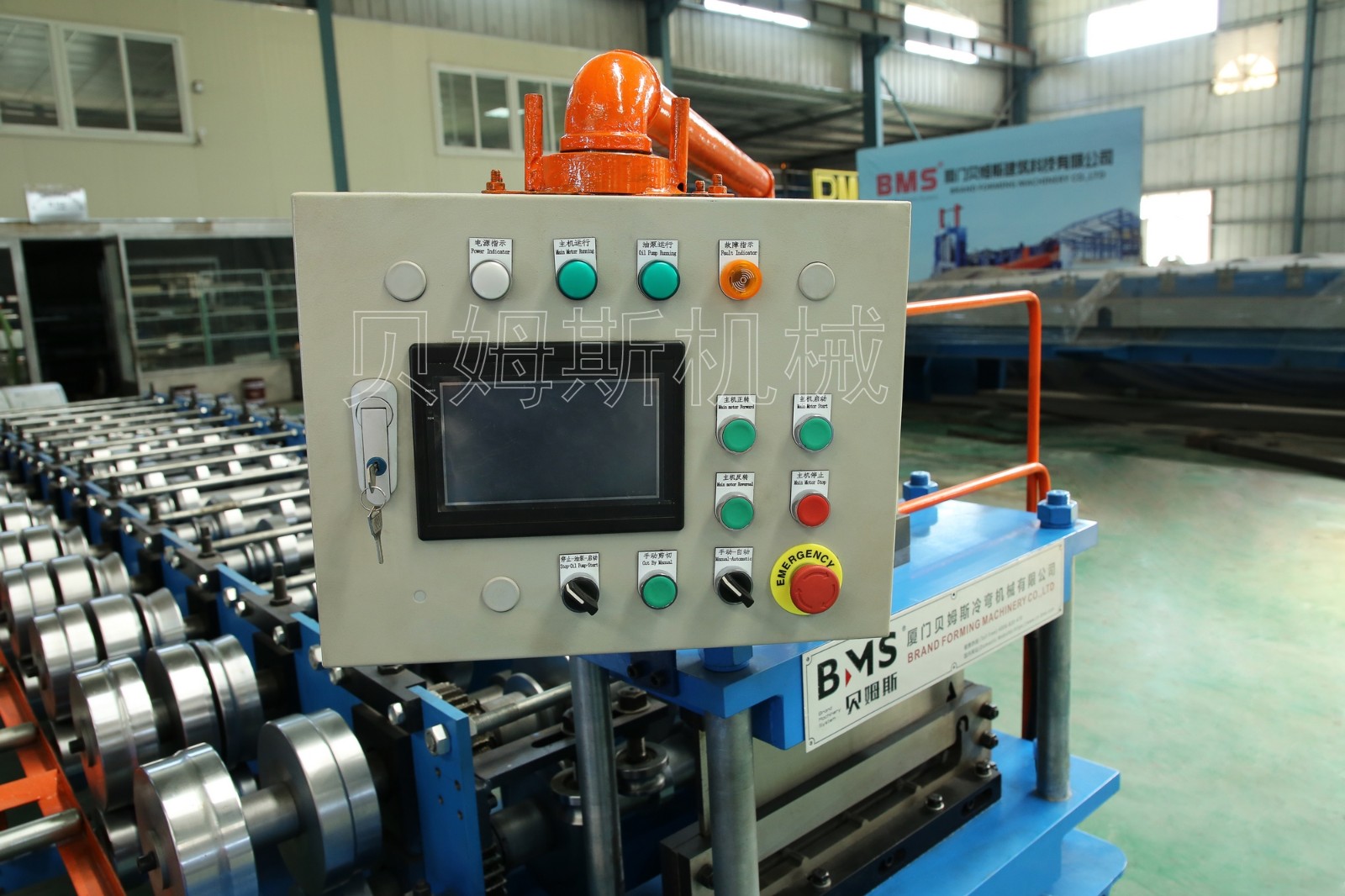

『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。
四、铝镁锰压瓦机YX65-300/400/430/500/600/700成型用途

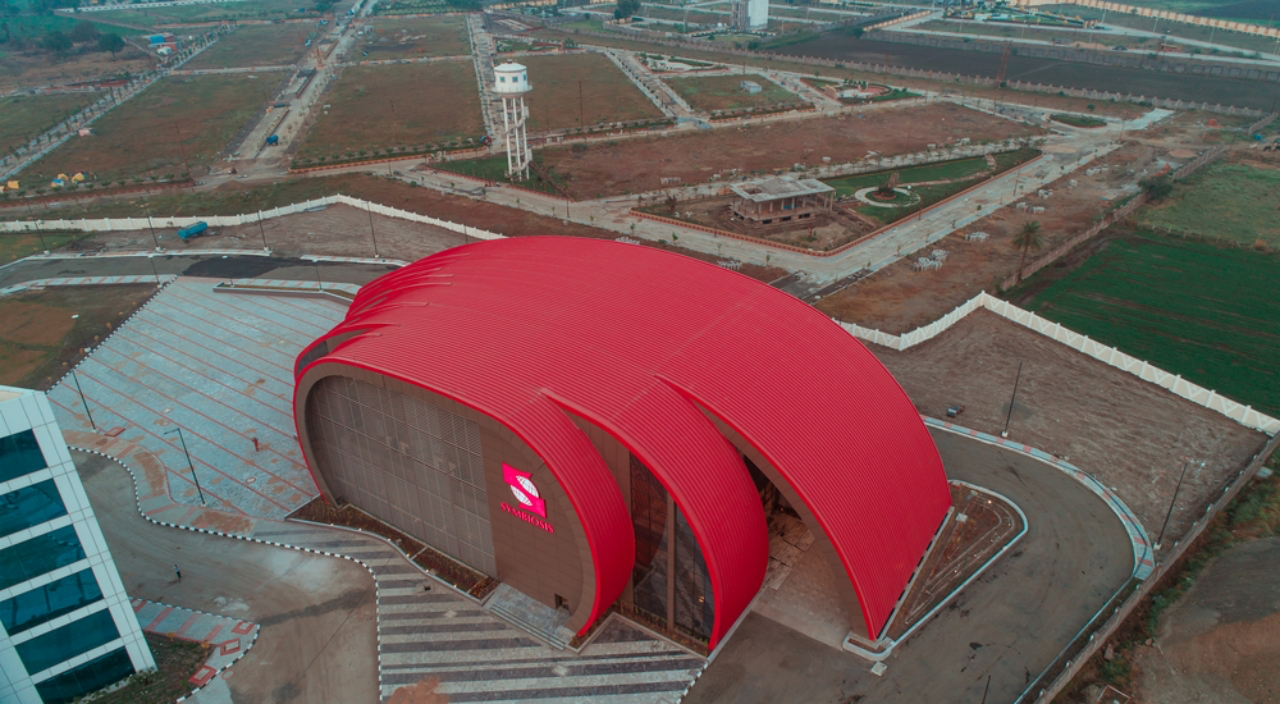

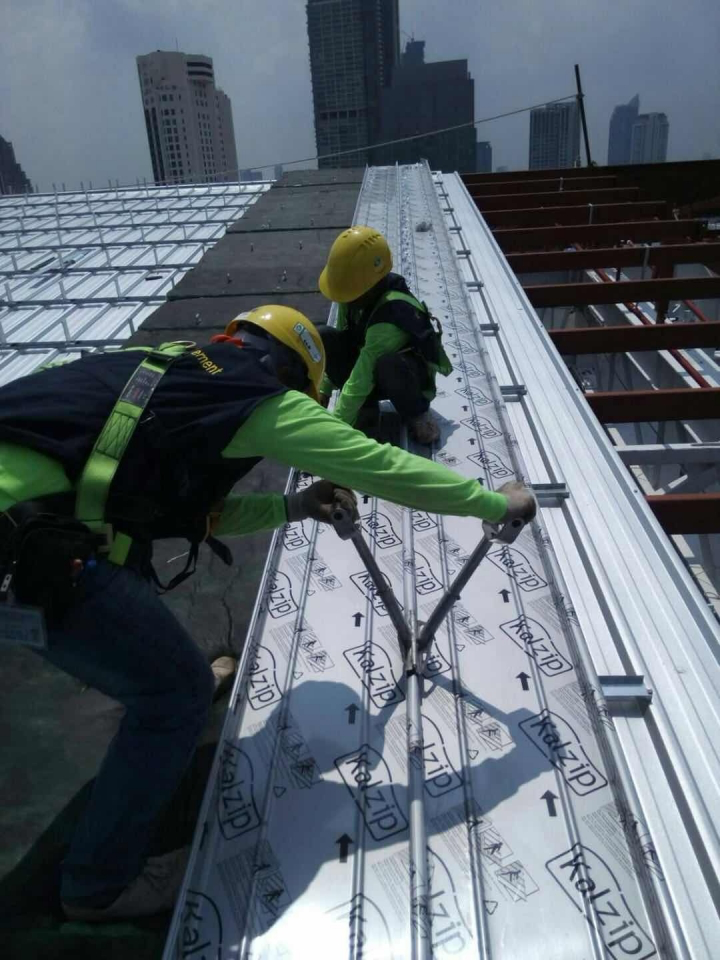

430铝镁锰压瓦机出产的成品为“YX65-430铝镁锰屋面板”(隐藏式角驰屋面板是指两块屋面板通过锁边、咬合等方式连接起来)多应用于大型体育场馆、会展中心、博物馆、生活购物广场屋顶的屋面装饰盖板。
