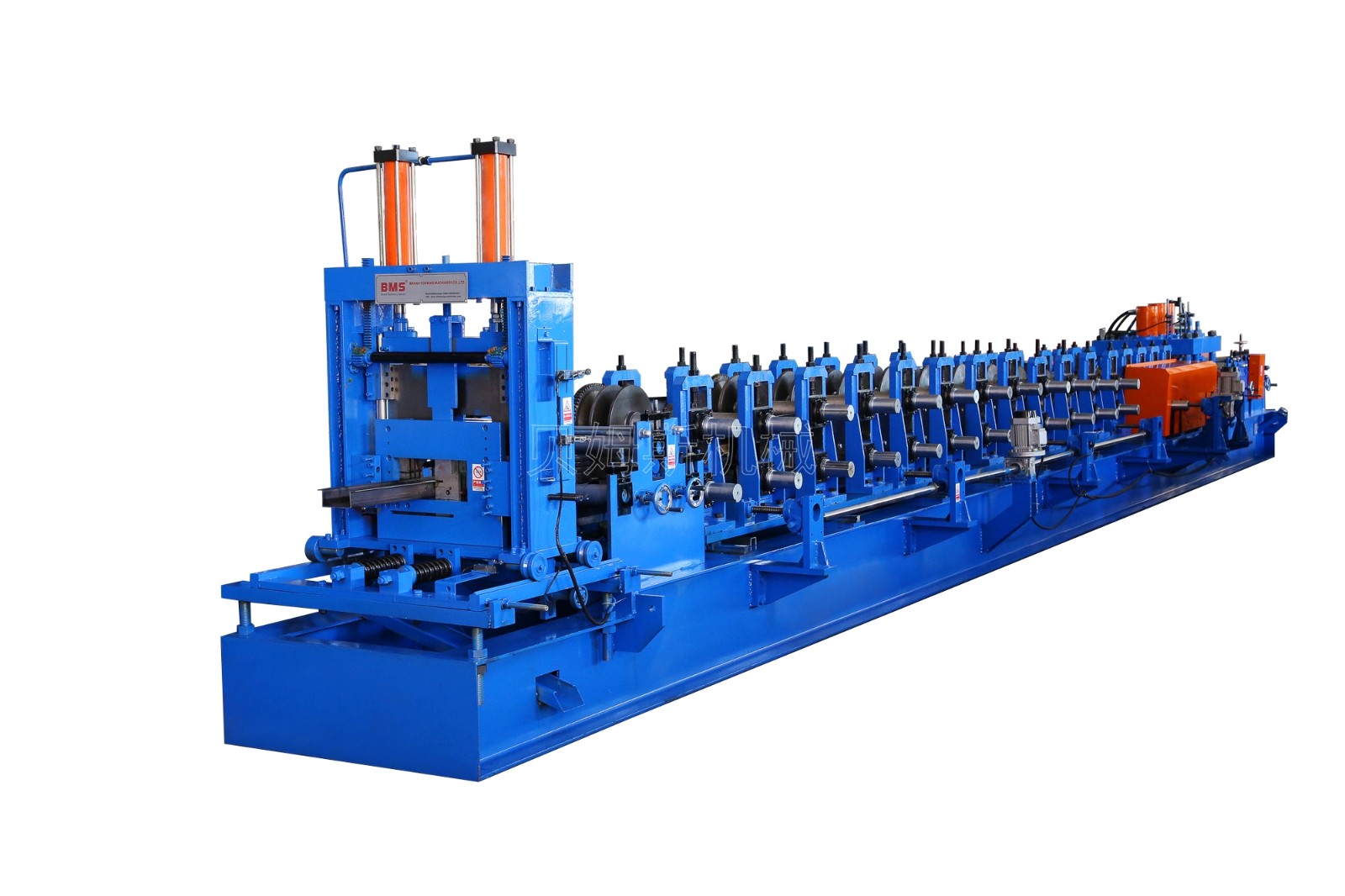

几字型檩条成型机Y(25-100)-X(40-200)

设备型号:Y(25-100)-X(40-200)
常用厚度:3.0mm
成型道次:16 道成型
成型速度:20~25米/分钟
驱动方式:电机驱动,齿轮链传动
电机功率:22kw 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H450
电话

全国热线

18659295206

设备详情 / Introduction

一、几字型檩条成型机Y(25-100)-X(40-200) 版型

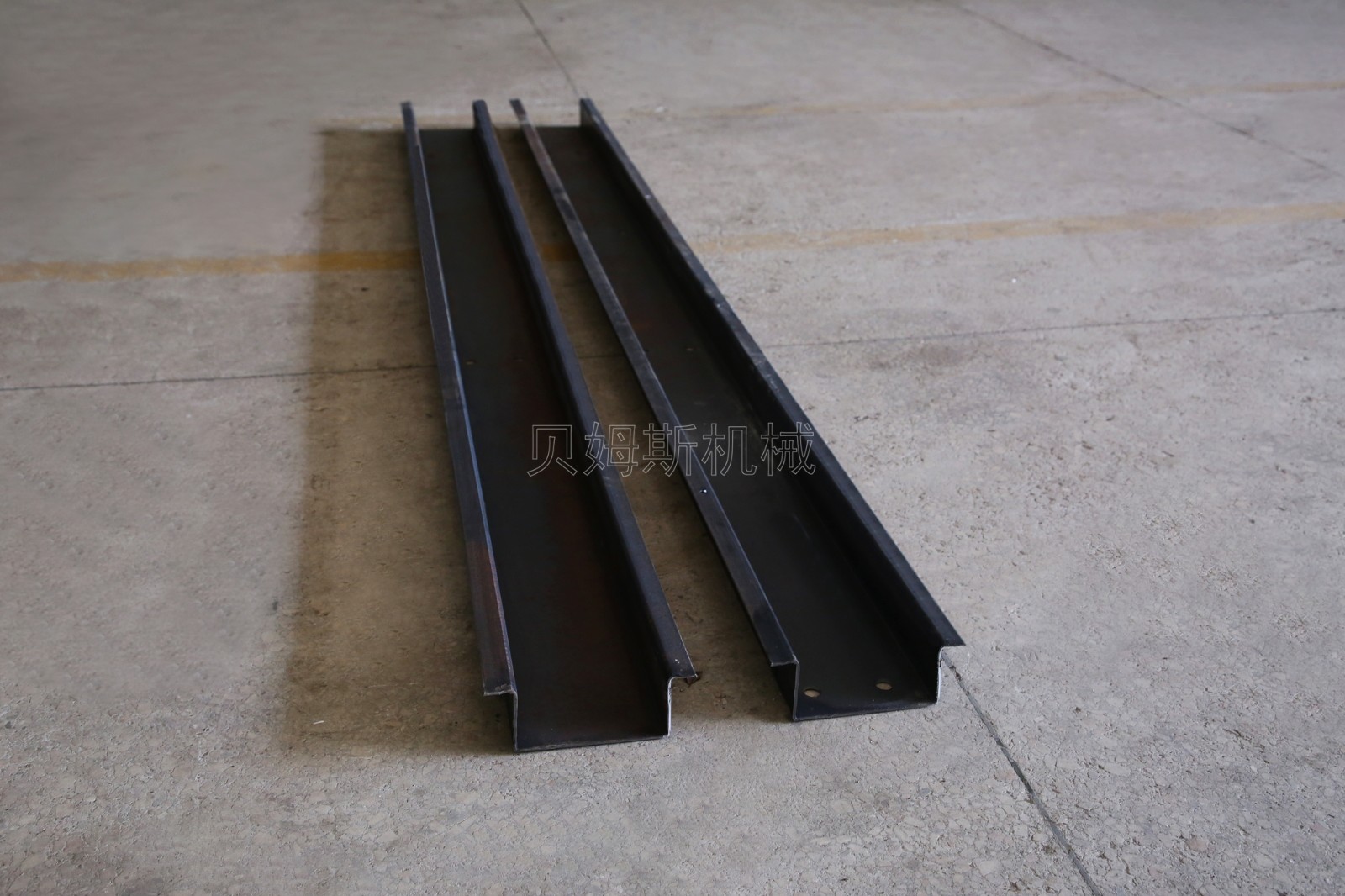

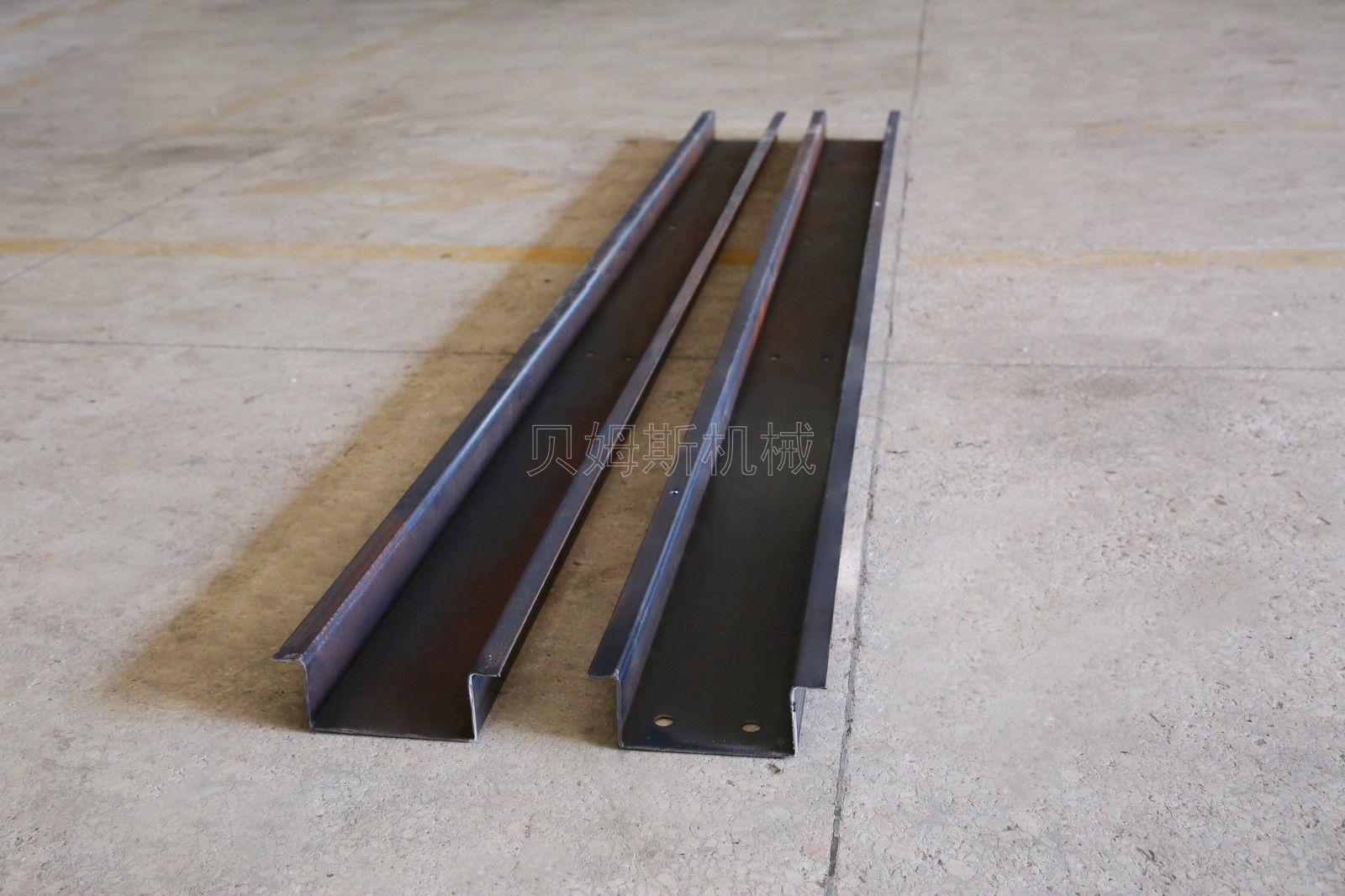

成型产品优势:

①易加工:几字型钢檩条成品可根据具体需要定制加工,便于施工,大大提升建筑工程效率。

②承重能力:优质钢材制成,具有极强的强度和稳定性,可以承受大量的荷载。

③成品平整光滑,无明显凸凹、划痕、氧化等缺陷


二、几字型檩条成型机Y(25-100)-X(40-200) 视频展示

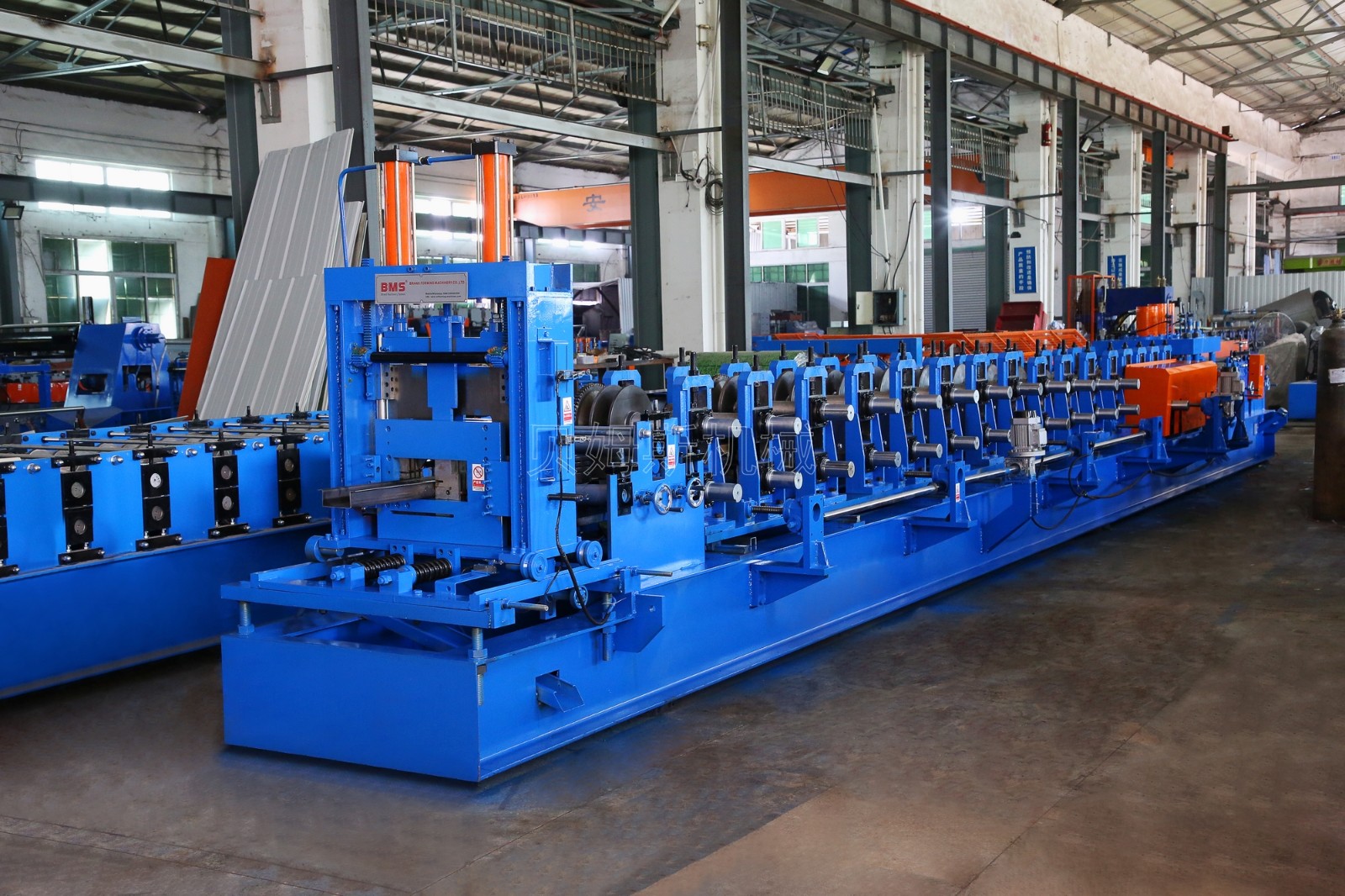

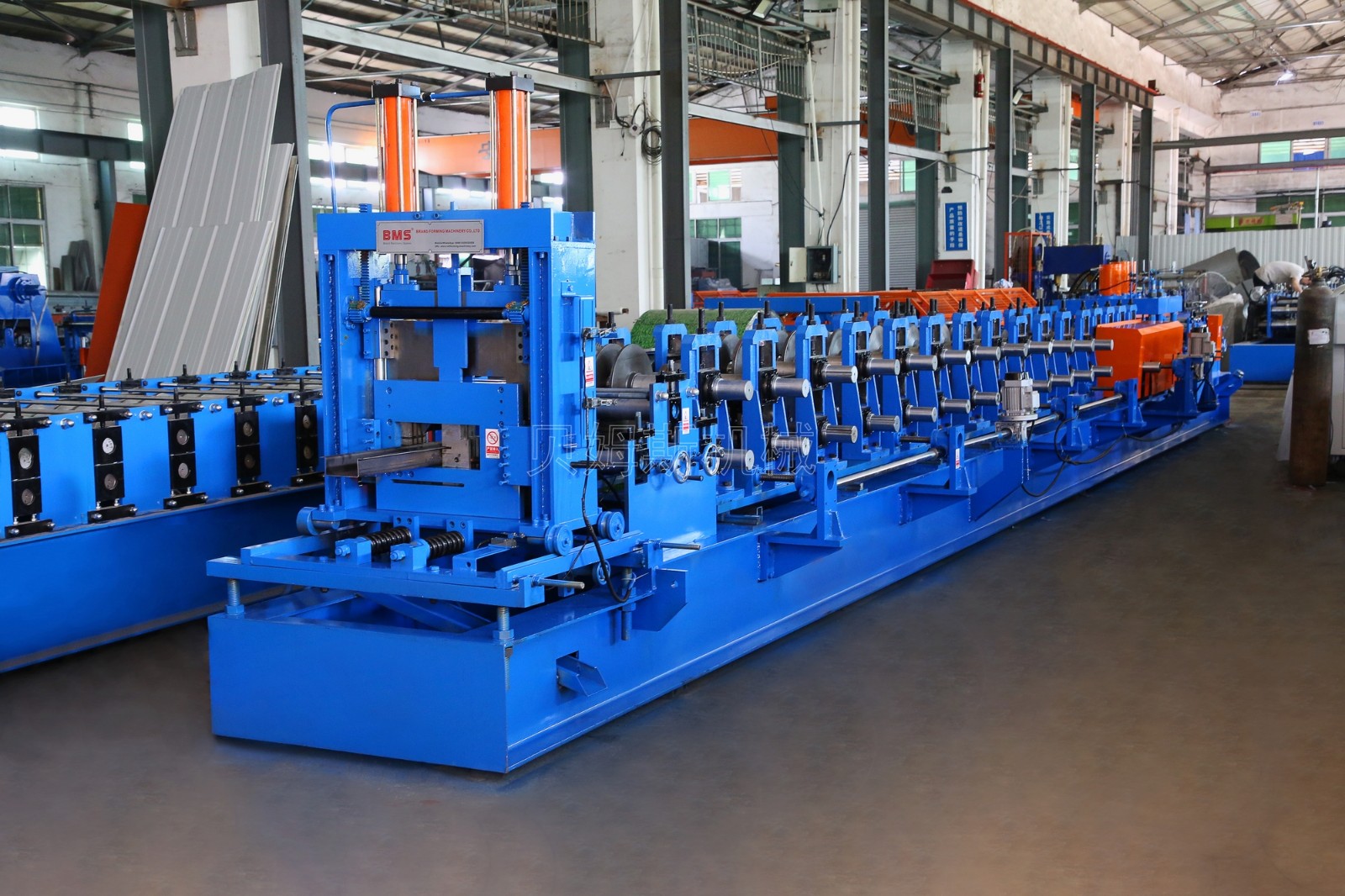

三、几字型檩条成型机Y(25-100)-X(40-200) 设备全景图


设备详情图_00008



设备详情图_00006


设备详情图_00007


设备优势:

①一机多板,自动换型

②全线设有急停按钮,易于处理紧急事故,保证设备和操作人员安全

③在链条与齿轮等易造成工作人员损伤的传动部分,以及主成形机盖有防护罩,保证工人安全

④良好的抗弯曲和平面度,易于安装和使用,承重寿命长


四、几字型檩条成型机Y(25-100)-X(40-200) 设备部件图


几字型檩条成型机进料装置图


『进导料向』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更平整。

③机座拉杆:20#电镀圆钢,增加墙板两侧刚性。

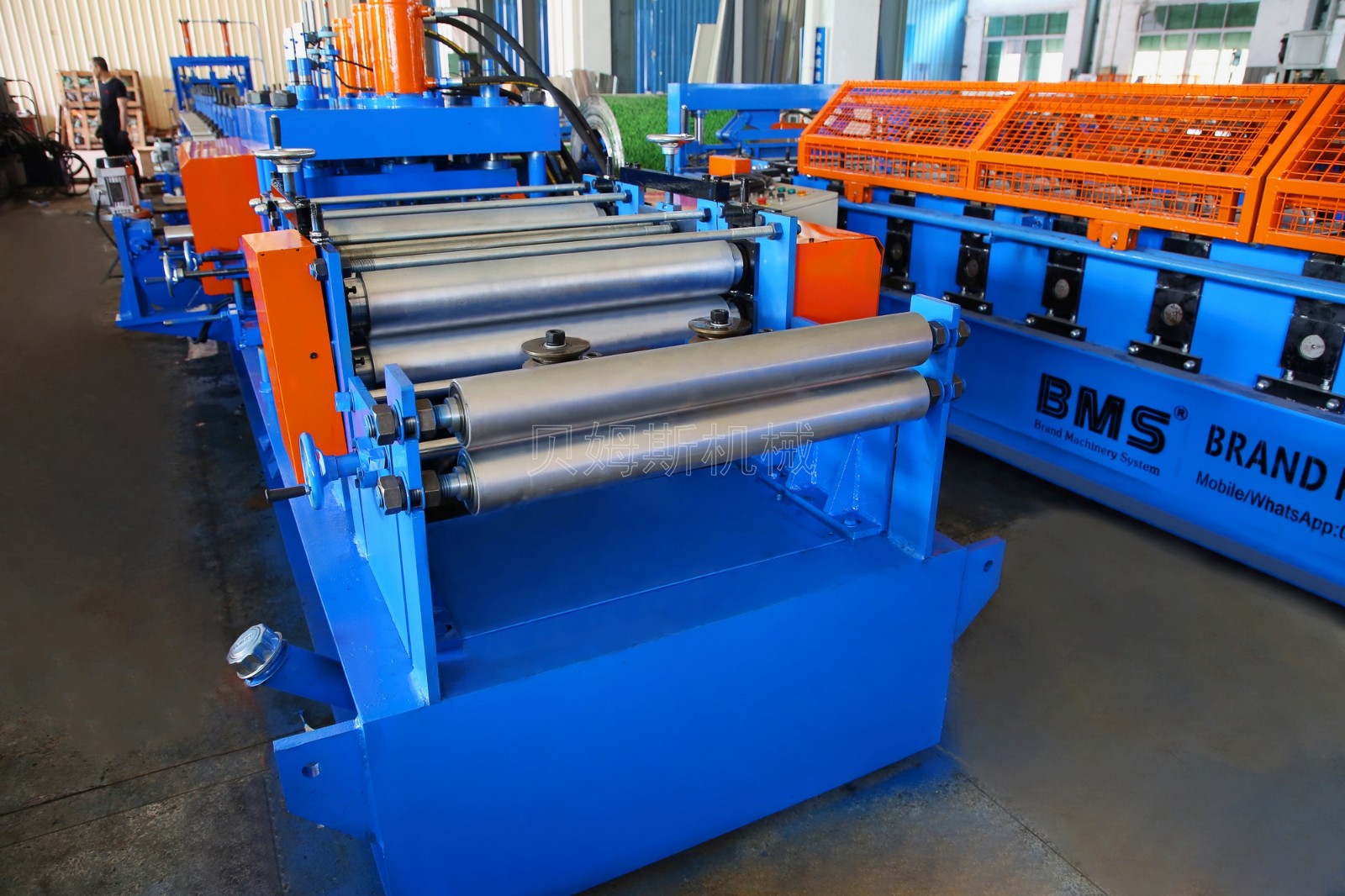

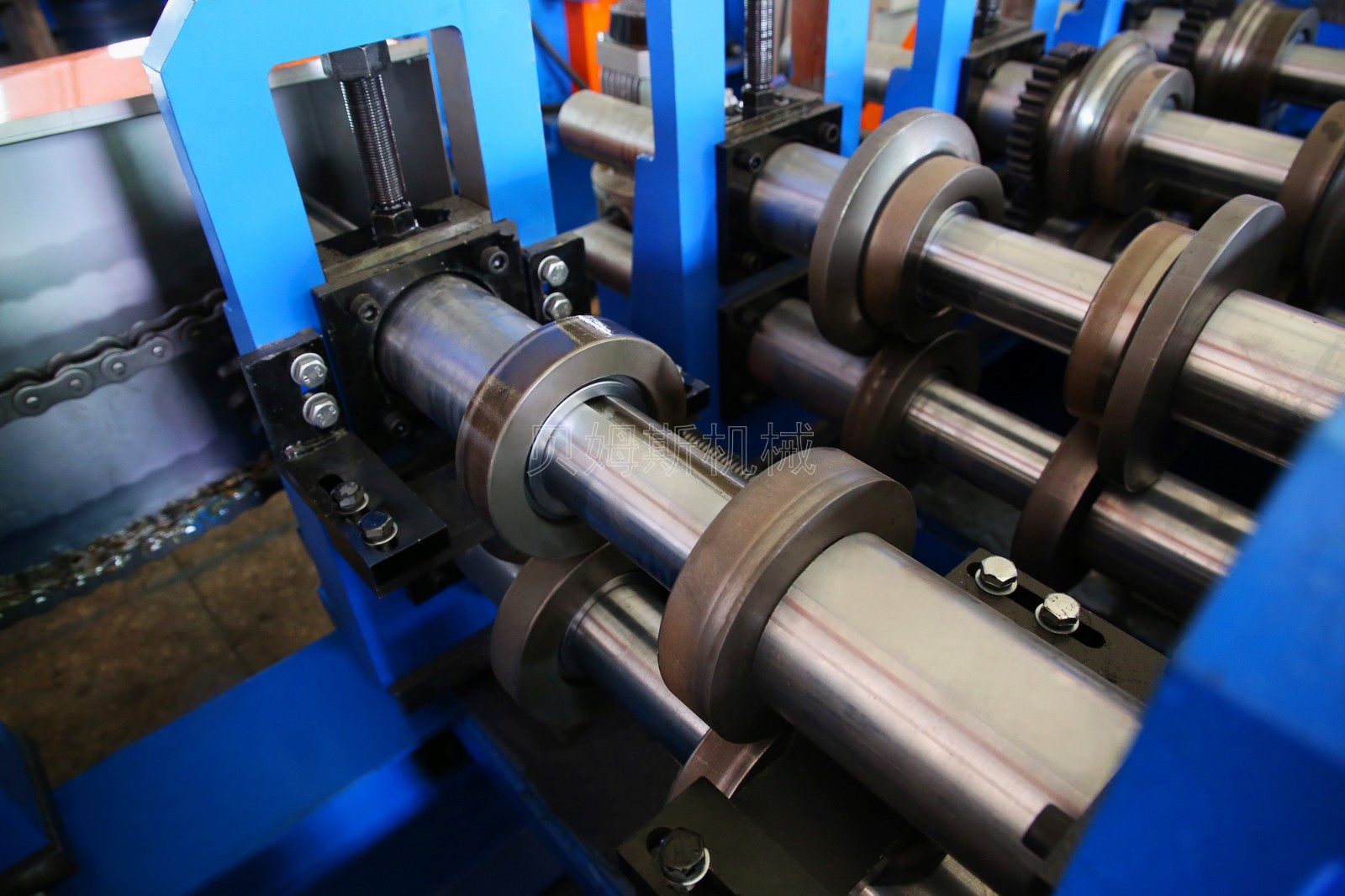

几字型檩条成型机辊轴组件图


『辊轴组件』

①主轴直径: φ90mm      45#圆钢。

②辊轮材质:热处理,精车后镀硬铬,镜面抛光。

③机座拉杆:20#电镀圆钢,增加墙板两侧刚性。

④辊压成型:料卷一道道辊压成型的过程。


几字型檩条成型机成型后剪图

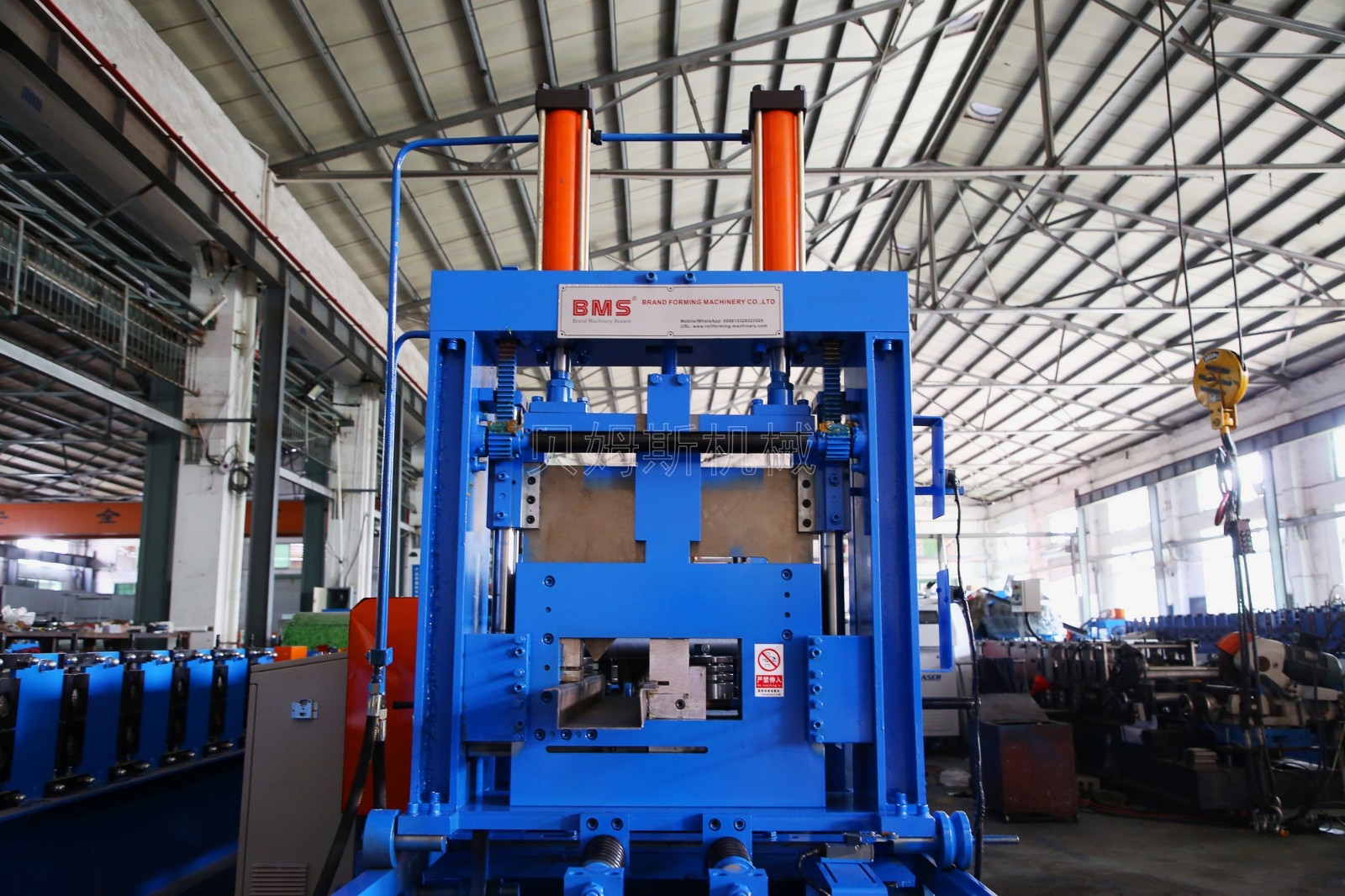

『成型后剪』

①导向机构:使刀架剪切平稳,切口无变形。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工。


几字型檩条成型机PLC控制柜图

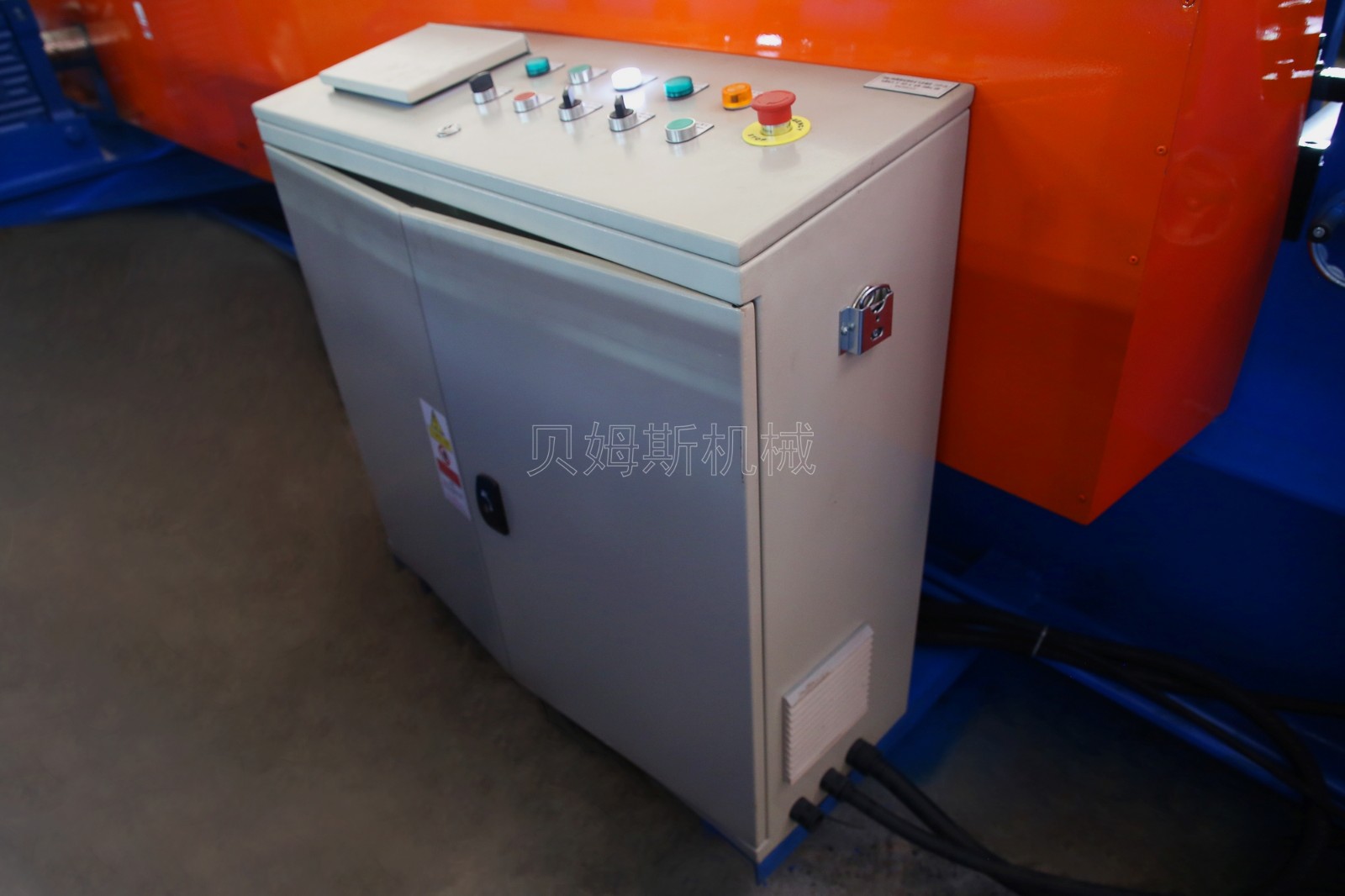

『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


五、几字型檩条成型机Y(25-100)-X(40-200) 成型用途

 Y(25-100)-X(40-200)几字型檩条成型机用于生产钢结构行业的“C型钢”冷弯型钢设备。机器设备出产的成品为“C型钢(檩条)”多应用于房屋建筑、工厂厂房的横梁与墙梁的支撑作用
