双层压瓦机YX24-210-840/1050

设备型号:YX24-210-840/1050
材料厚度:0.3~0.8mm
成型道次:20 道成型
电机功率:15 KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H400
电话

全国热线

18659295206

设备详情 / Introduction

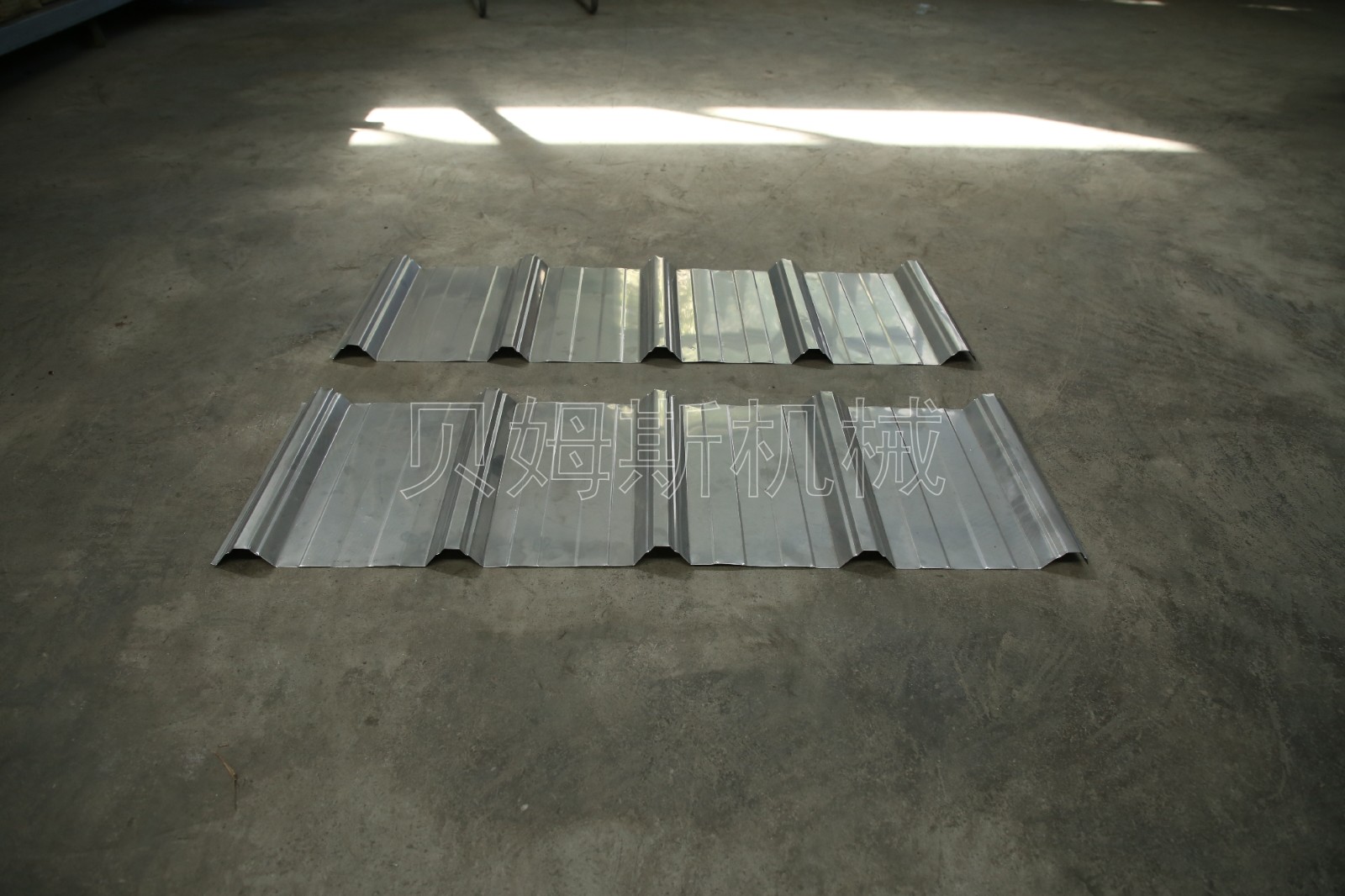

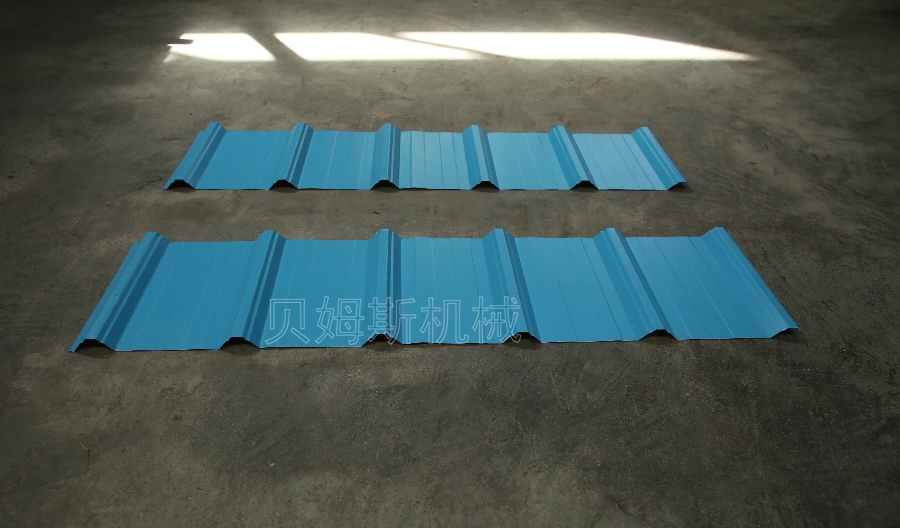

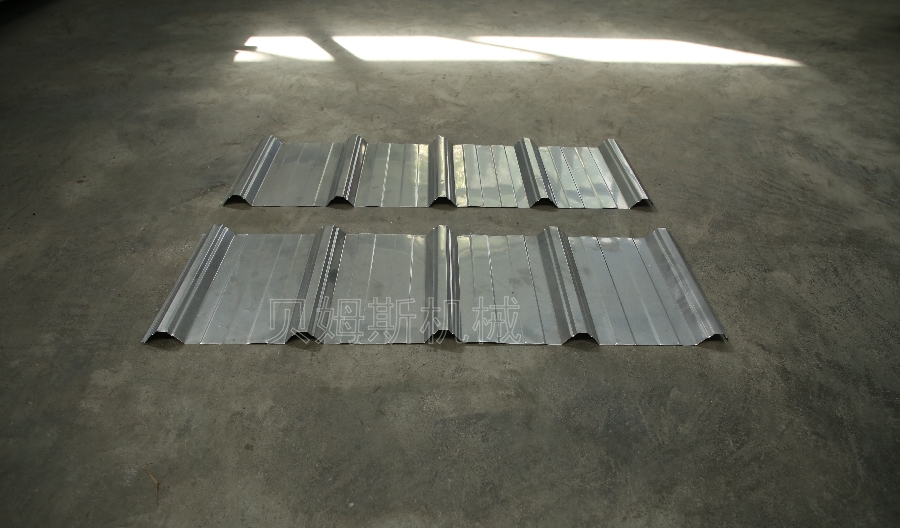

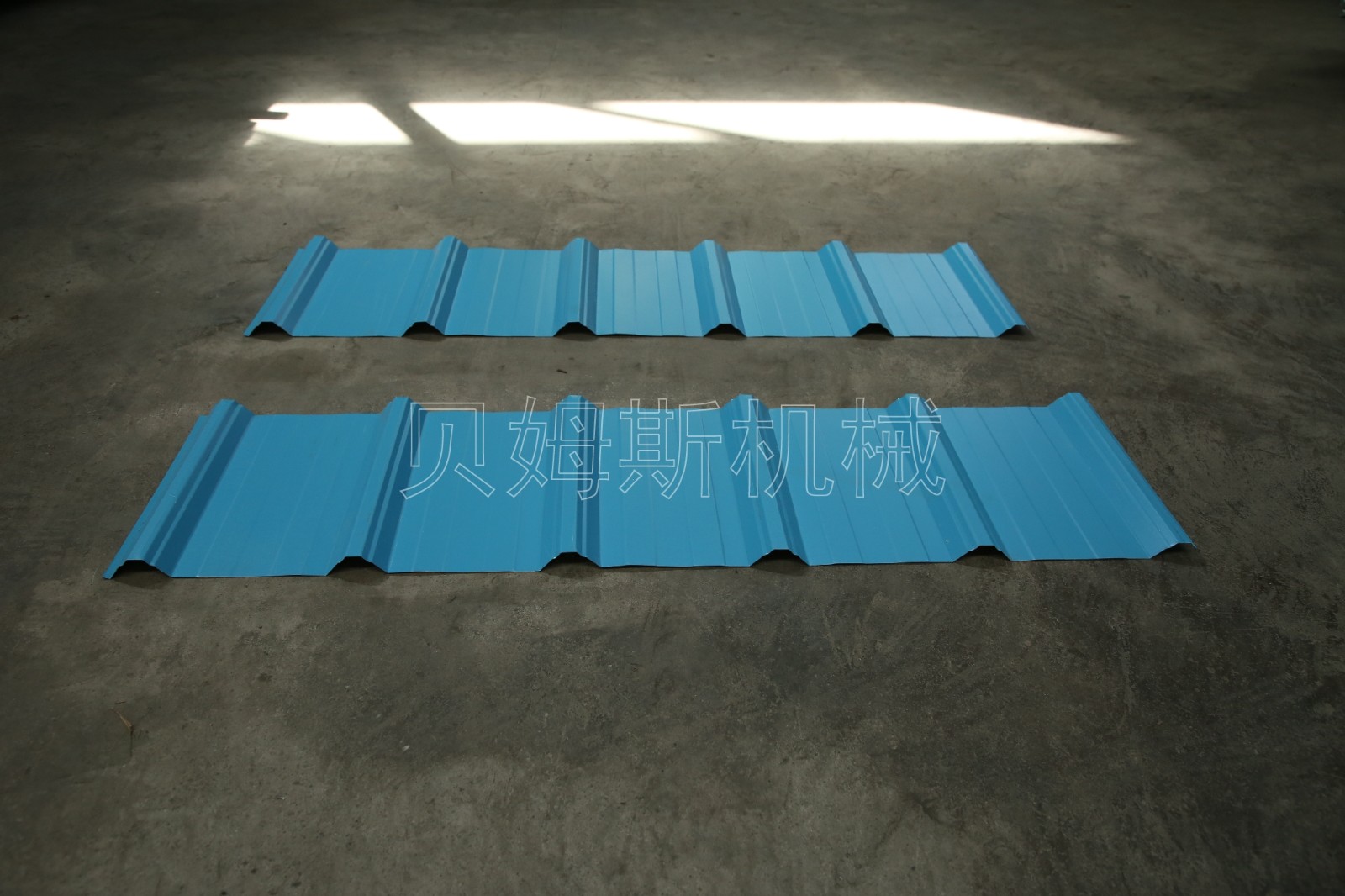

一、双层压瓦机YX24-210-840/1050版型


版型图_00001


版型图_00005

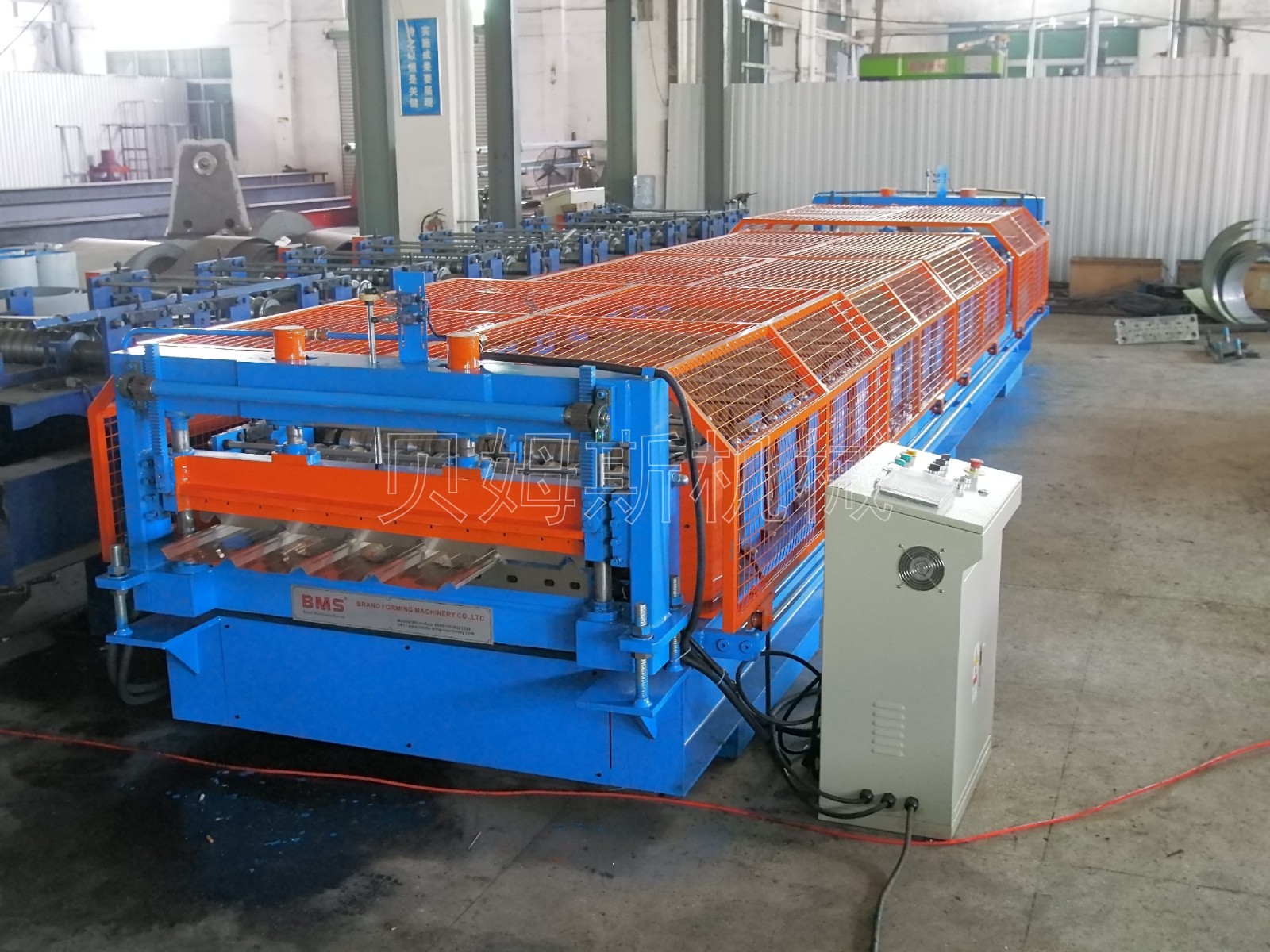

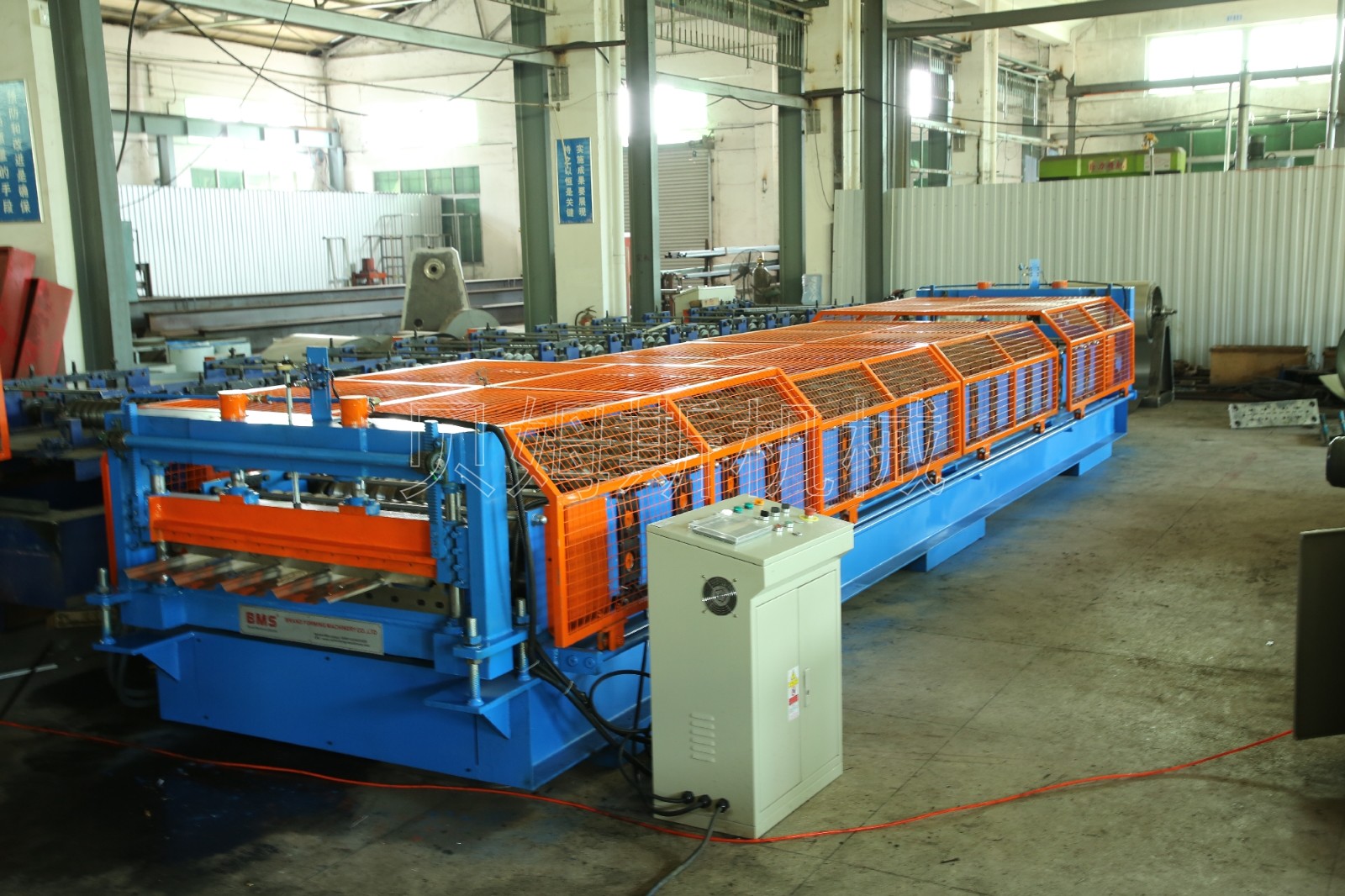

二、双层压瓦机YX24-210-840/1050设备全景图


设备详情图_00005


设备详情图_00001


设备详情图_00009


三、双层压瓦机YX24-210-840/1050设备部件图


840/1050双层压瓦机进料装置图


『进导料向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

③引送辊:上下圆辊设计,使进料过程更加顺畅

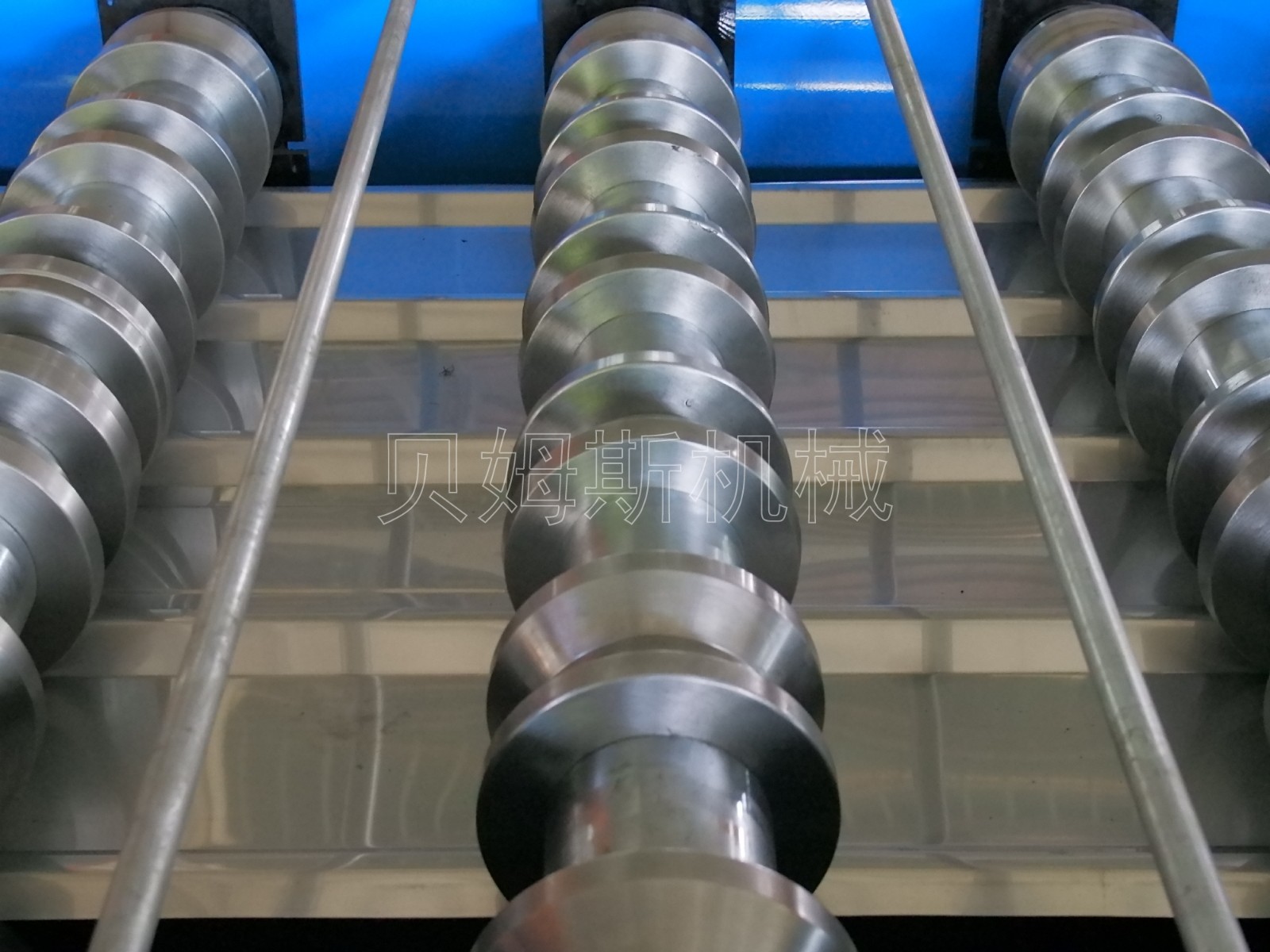

840/1050双层压瓦机辊轴组件图.


『辊轴组件』

①主轴直径:    φ80mm,    45#圆钢。

②辊轮材质:精车后镀硬铬,镜面抛光,热处理。

③机座拉杆:φ20圆钢,增加墙板两侧的刚性。

④冷弯成型:料卷一道道冷弯成型的过程。

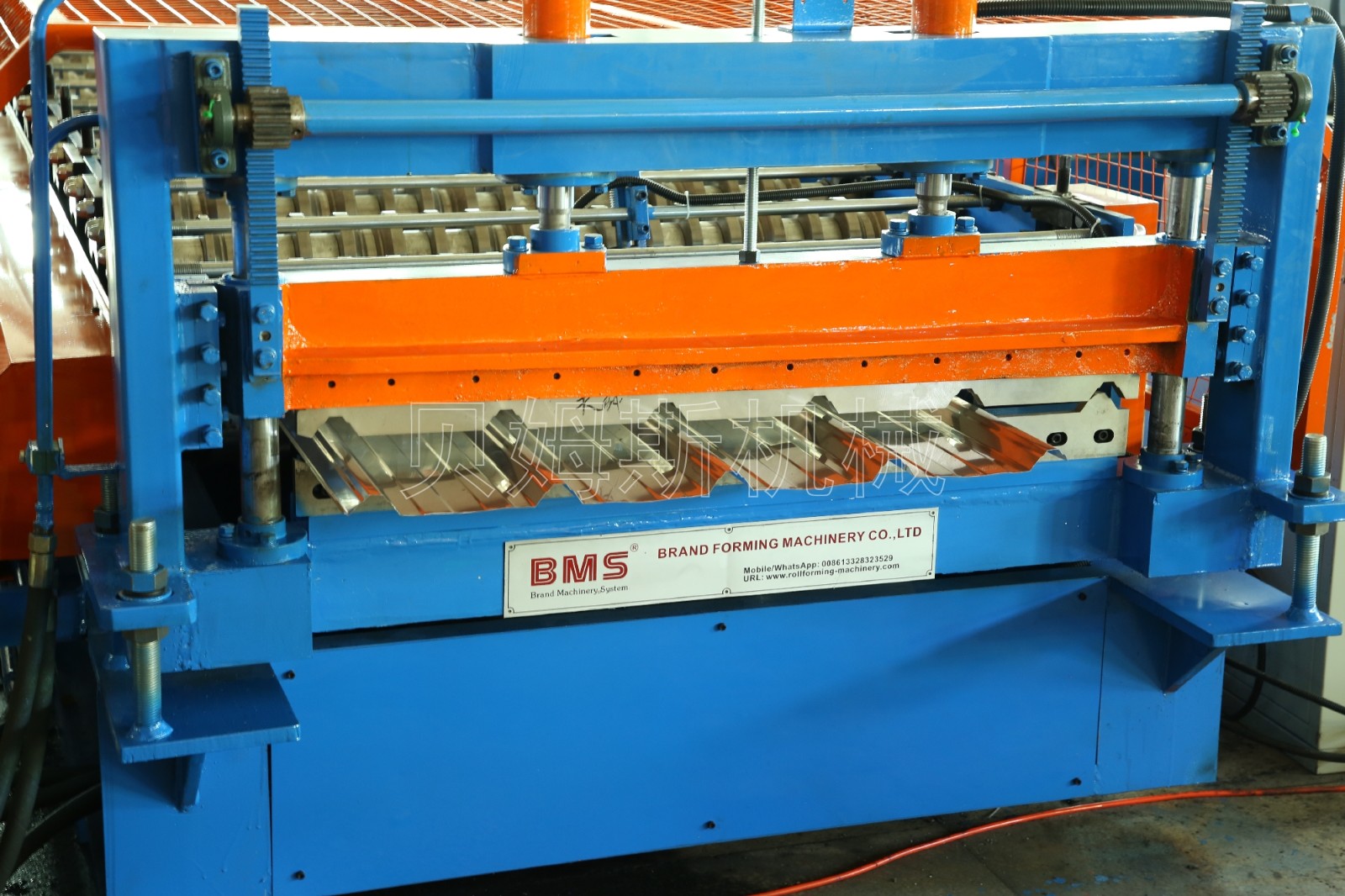

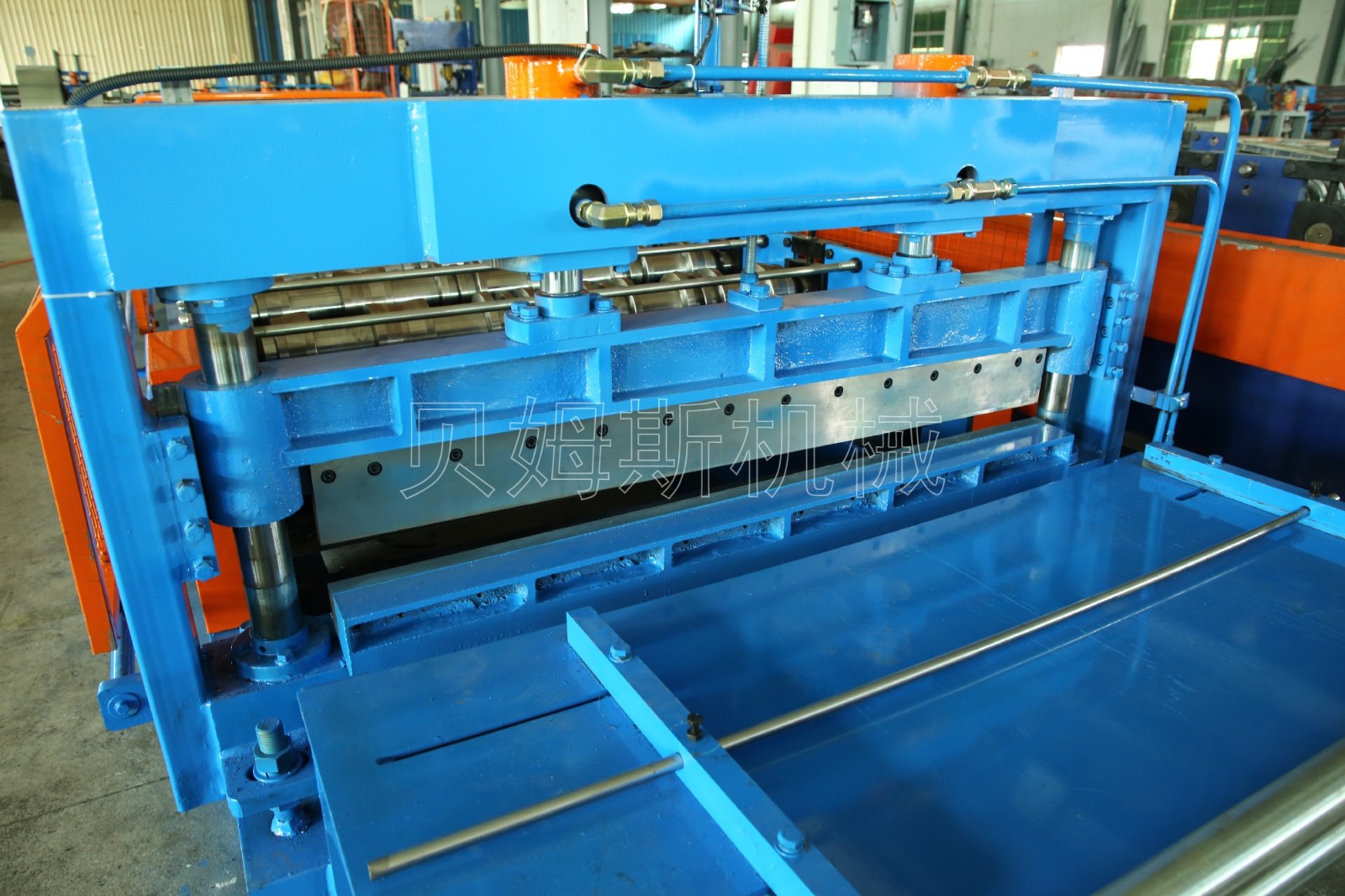

840/1050双层压瓦机成型后剪图.


『成型后剪』

①导向机构:双导柱滑轨,剪切平稳,切口无变形。

②铸铁刀座:铸铁减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗铣后退火处理,精加工

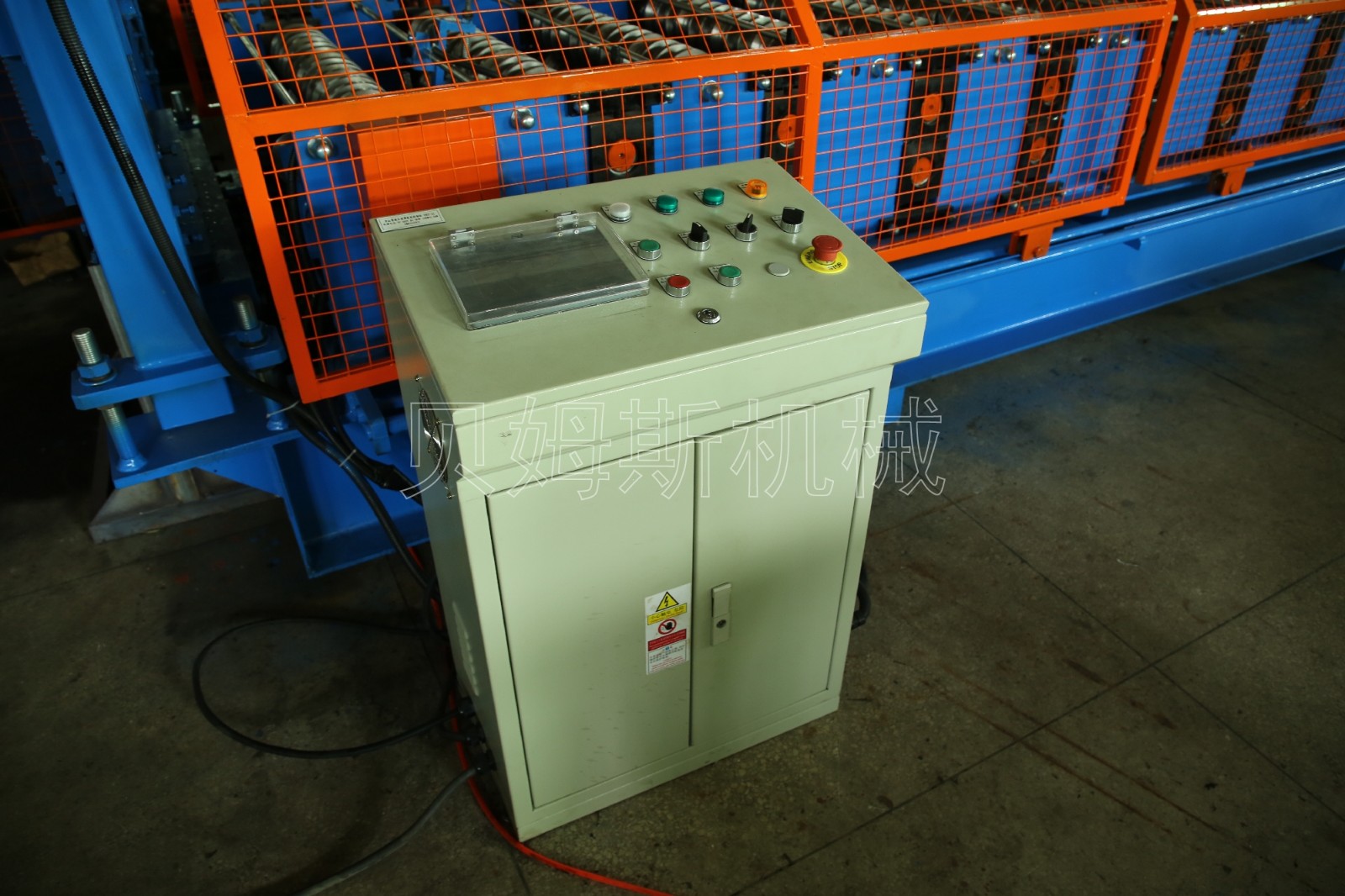

840/1050双层压瓦机PLC控制柜图.


『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求


四、双层压瓦机YX24-210-840/1050成型用途

840/1050压瓦机出产的成品为“YX24-210-840/1050”穿透式屋面板(穿透式屋面板是指两块屋面板通过穿孔、打钉等方式连接起来)多应用于工业园区建筑、工厂厂房、物流中转站、大型仓库、私人住宅房屋屋顶的装饰盖板
