楼承板设备YX37-915

设备型号:YX37-915
材料厚度:0.8-1.5mm
成型道次:28 道成型
成型速度:15-18米/分钟
驱动方式:电机驱动,齿轮链传动
电机功率:18.5KW*2 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H450 配吊环
电话

全国热线

18659295206

设备详情 / Introduction

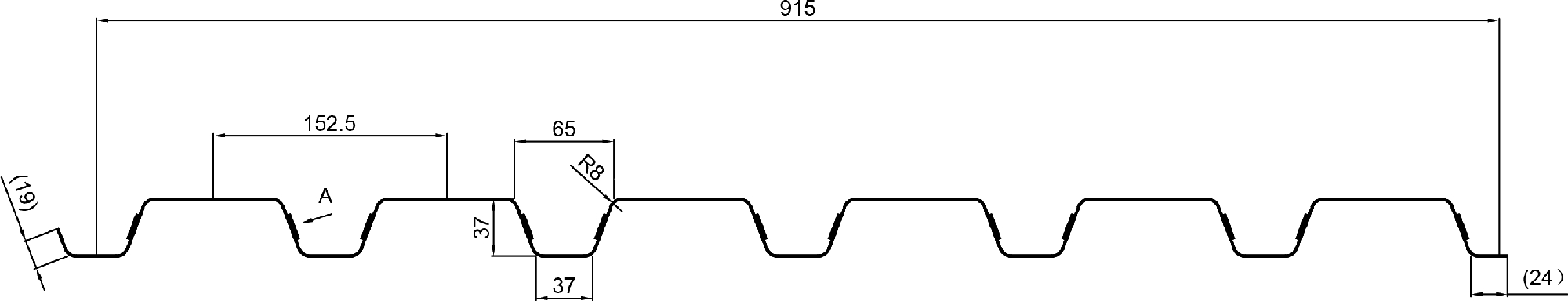

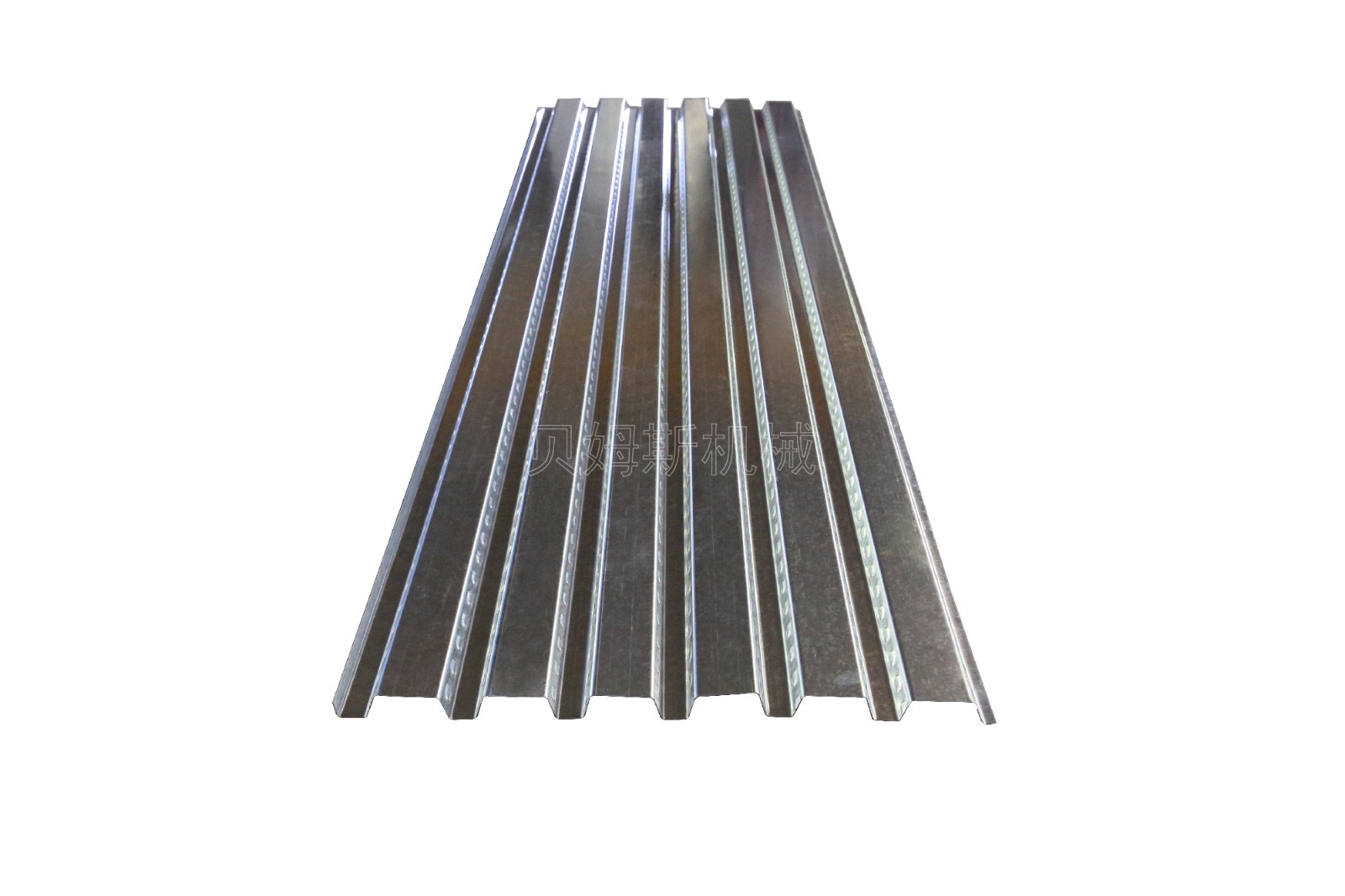

一、楼承板设备YX37-915版型


版型图_00001



版型图_00003


二、楼承板设备YX37-915视频展示

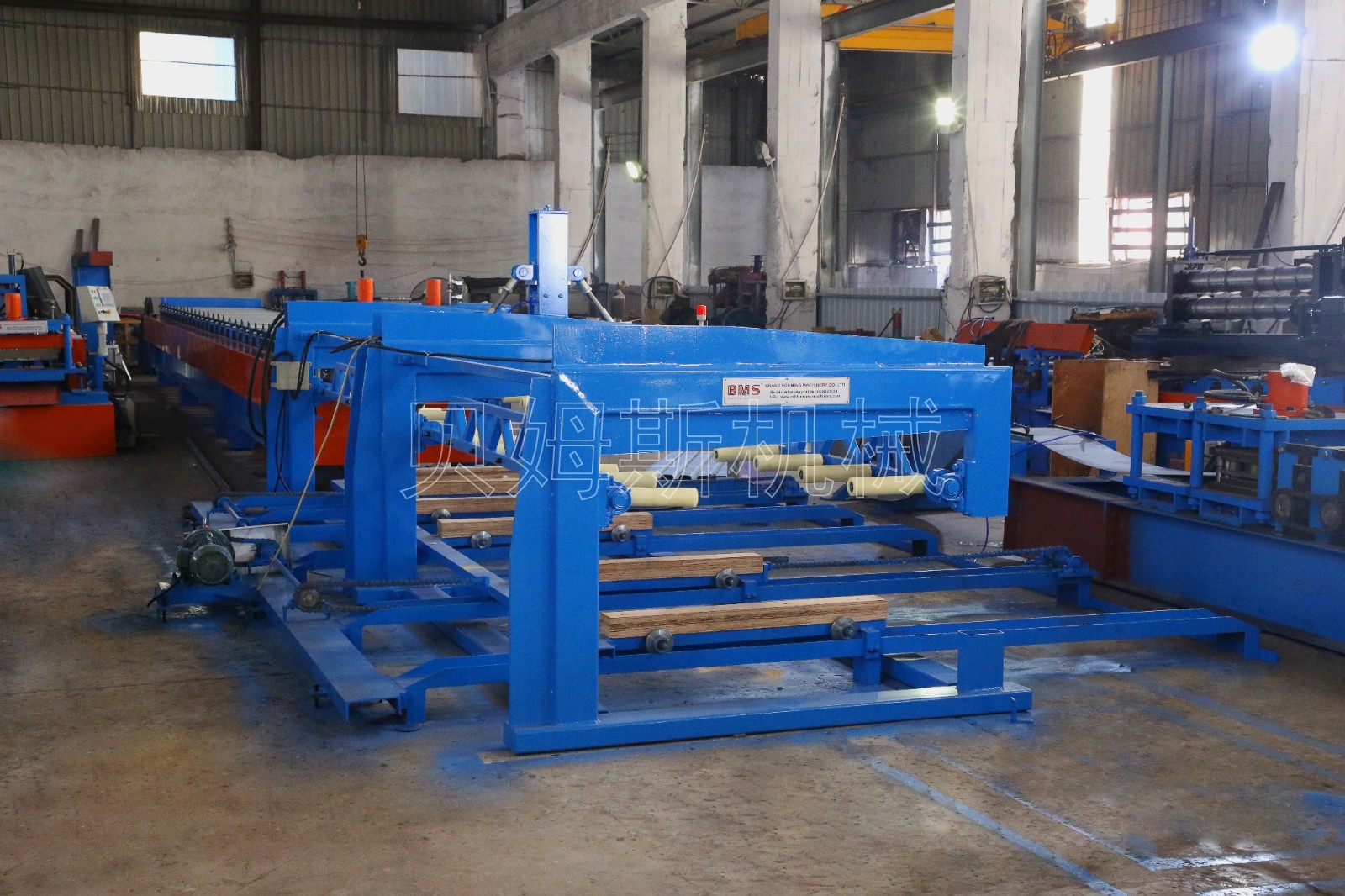

三、楼承板设备YX37-915设备全景图


设备详情图_00002



设备详情图_00001


设备详情图_00003


四、楼承板设备YX37-915设备部件图


设备详情图_00004

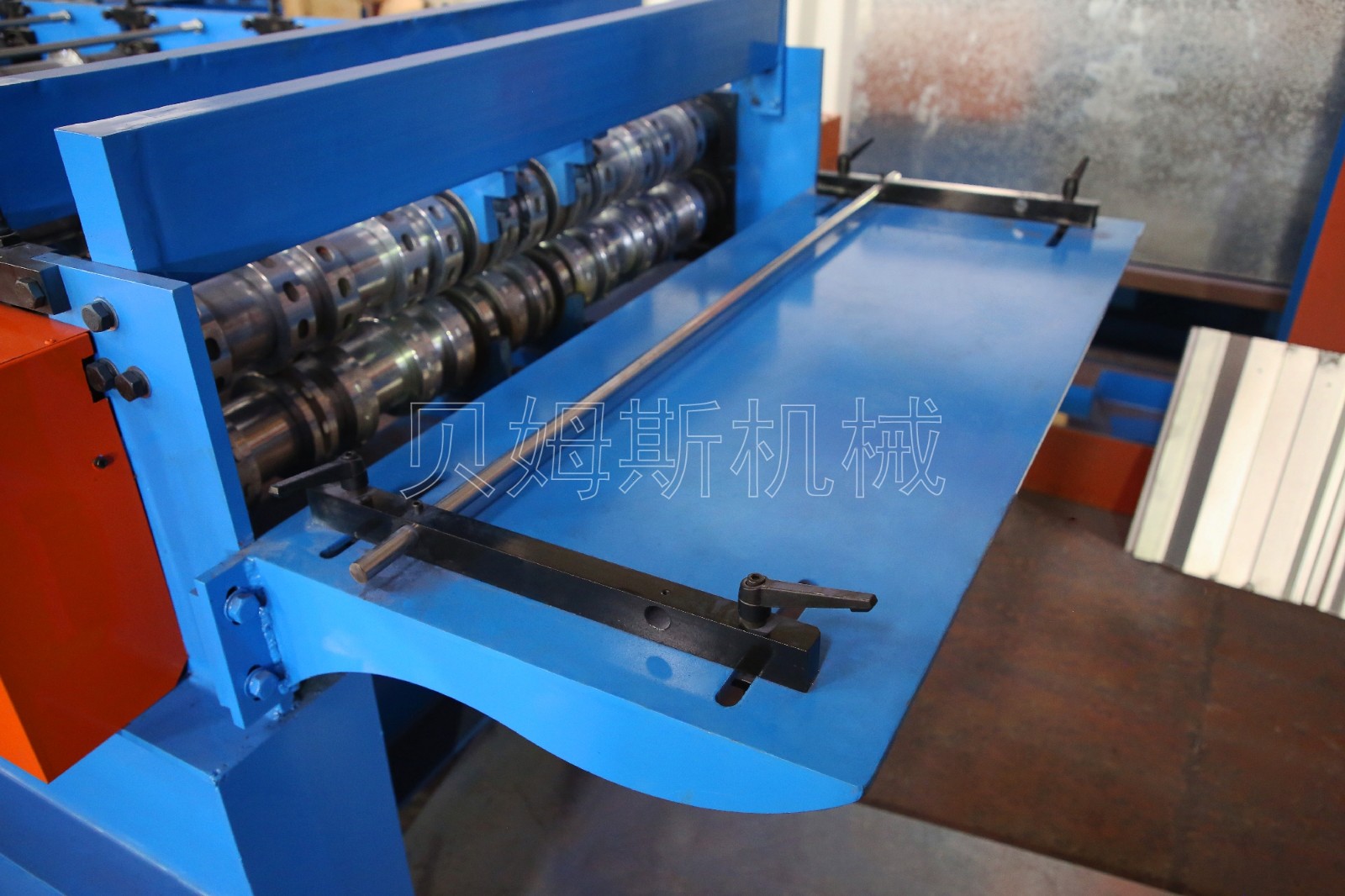

『进料装置』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

③导向辊:上下圆辊设计,使进料过程更加顺畅。


设备详情图_00005

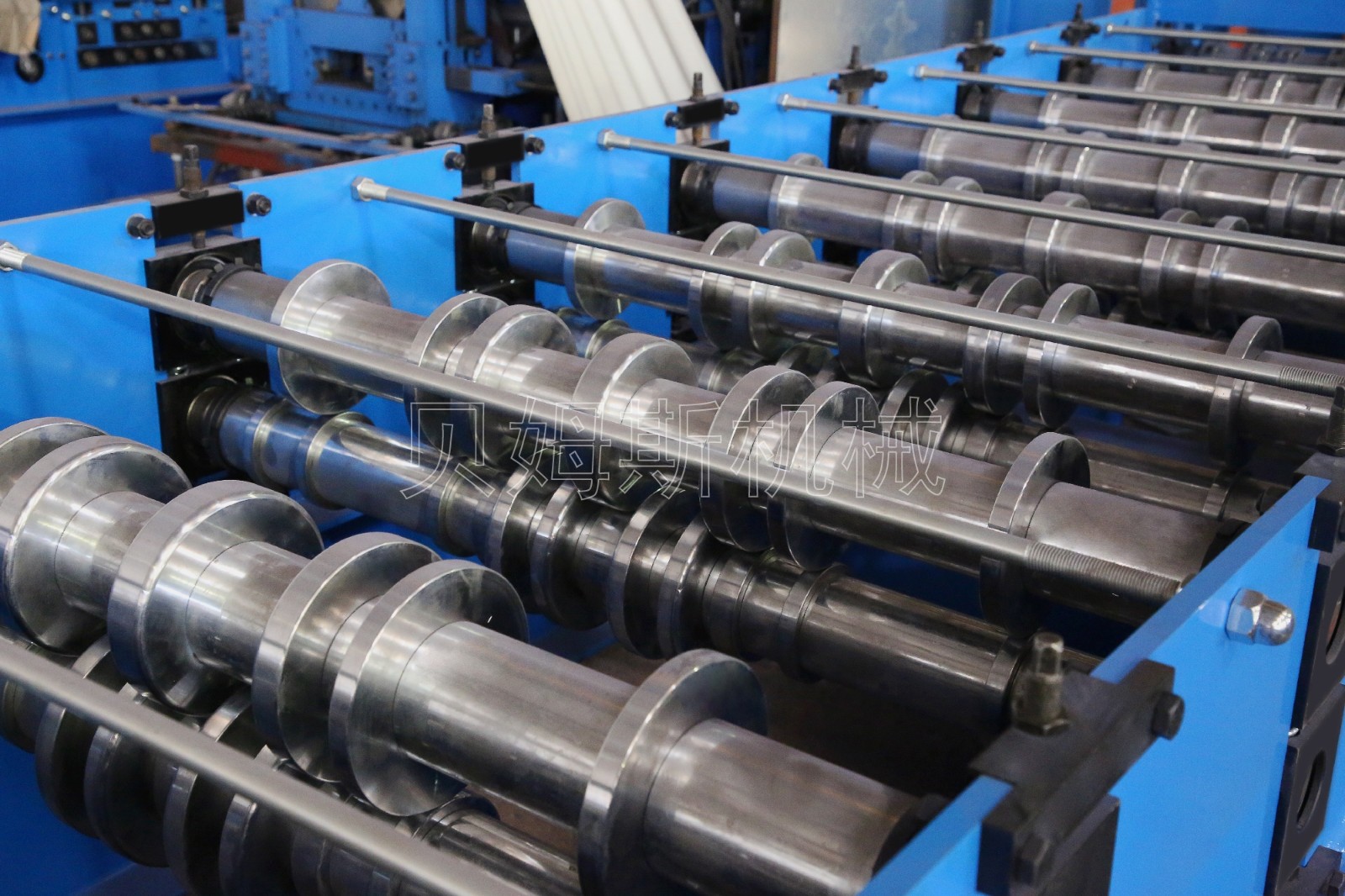

『辊轴组件』

①主轴直径: φ95mm    45#圆钢。

②辊轮材质:材质:45#钢;粗车,CNC精车,镀硬铬,拉丝抛光。

③机座拉杆:直径:φ22mm 镀锌/镀装饰铬。


设备详情图_00006

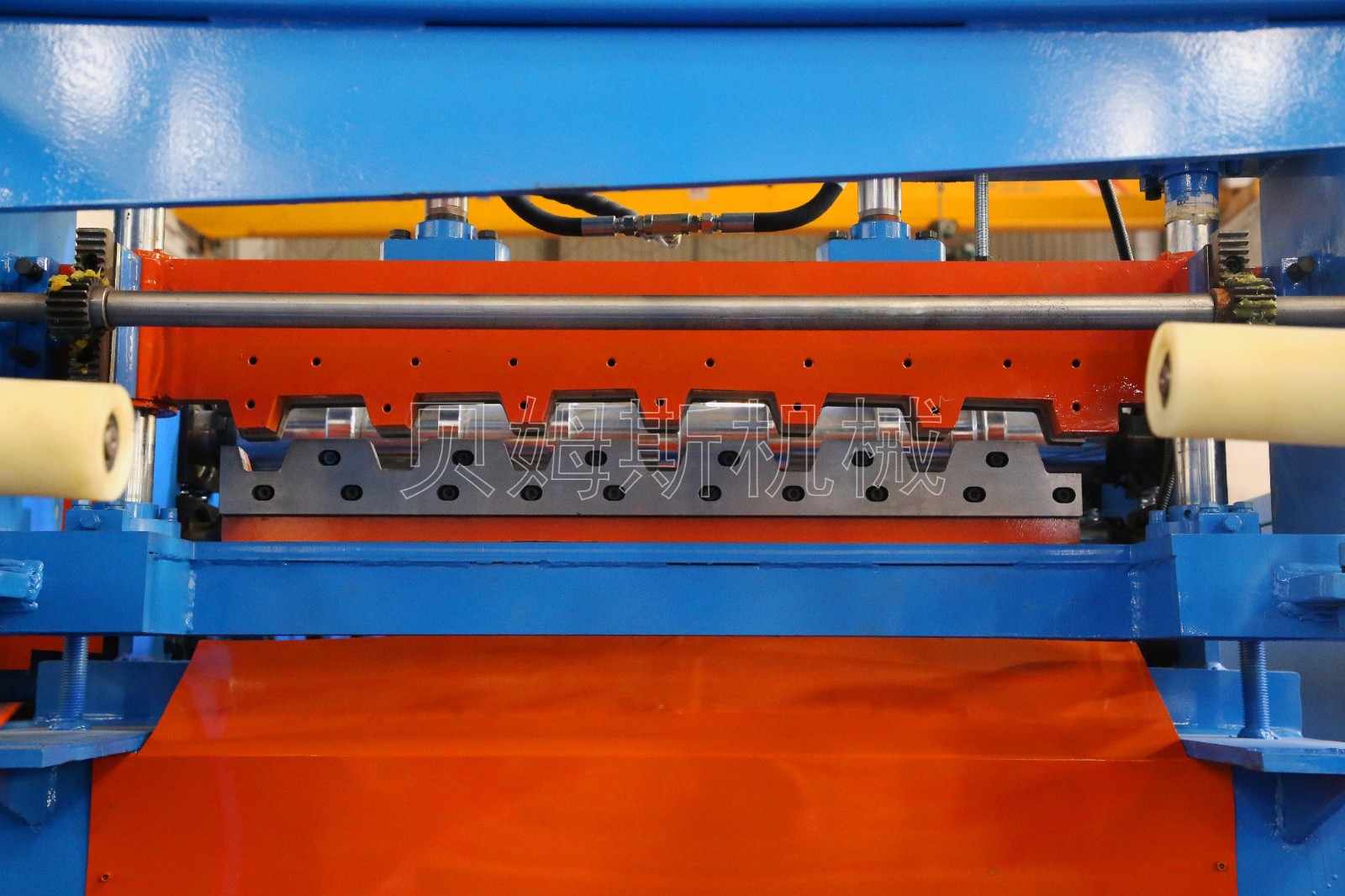

『成型后剪』

①导向机构:双导柱滑轨,使剪切过程更加平稳。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工。


设备详情图_00007

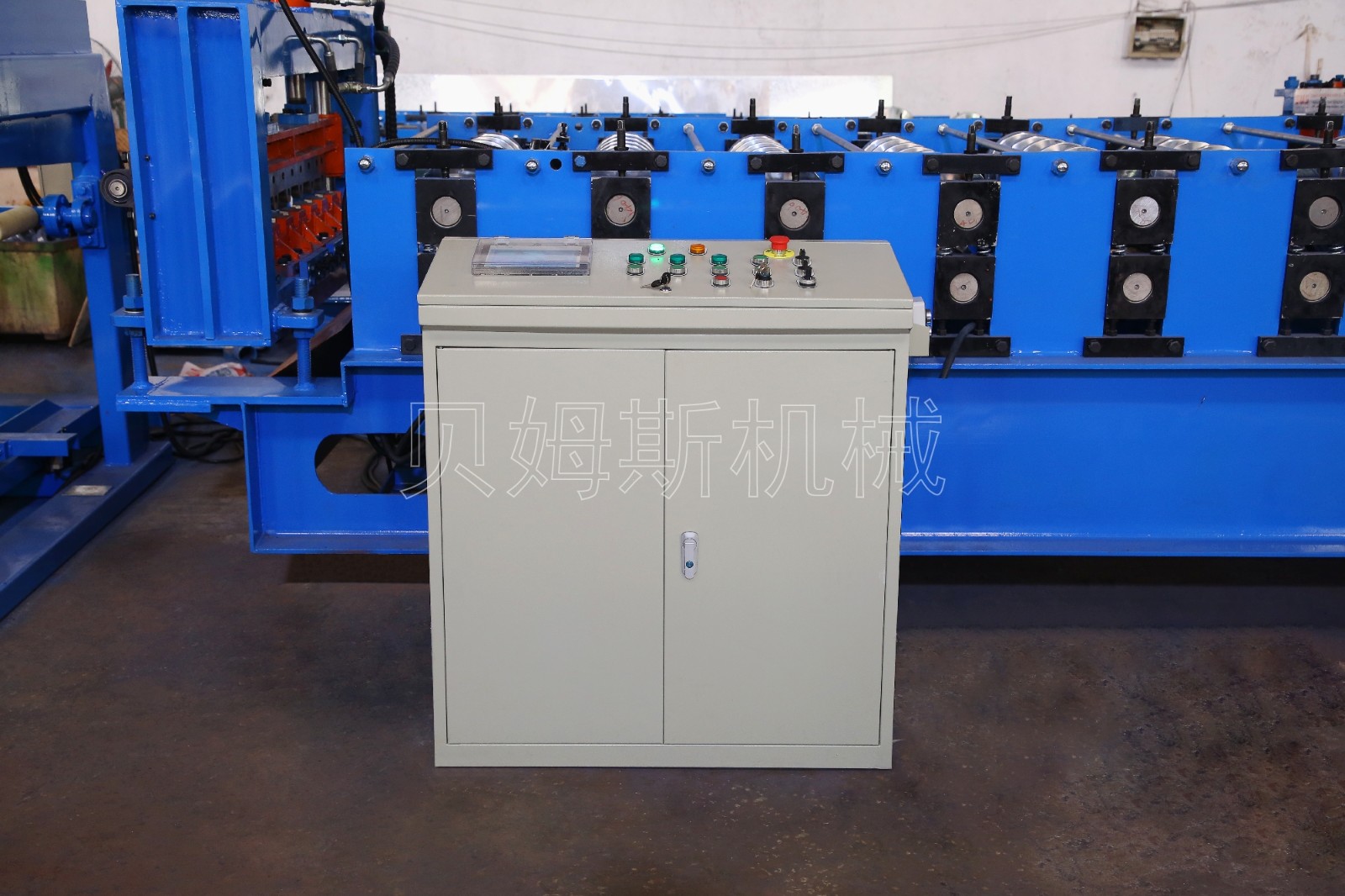

『PLC控制柜』

① P L C :采用施耐德/西门子德高精度PLC电子装置。

②变频器:台达/施耐德/西门子,运行高效恒稳。

③控制元件:施耐德电子,使用寿命长,故障率低。

④触屏操控:采用施耐德 输入生产数据,自动完成生产要求。


五、楼承板设备YX37-915成型用途

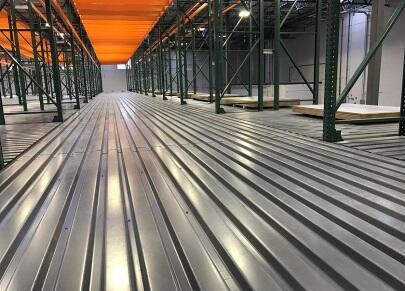

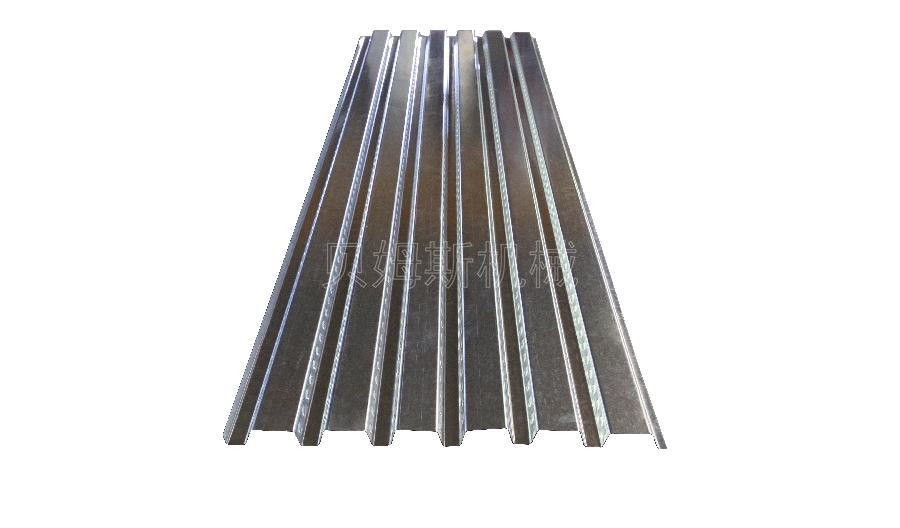

YX37-915楼承板设备是用于生产钢结构行业的冷弯成型机。机器设备出产的成品为开口式楼承板,多应用于工业建筑厂房、体育场、大小型超市、物流中心等钢结构建筑
