屋顶包边机YX101.6-308

设备型号:YX101.6-308
压制板厚:0.4-0.6mm
用料材质:镀锌板、冷轧板
成型道次:14道成型
成型速度:15-18m/min
驱动方式:电机驱动,齿轮链条传动
电机功率:11KW 变频调速
驱动方式:电机驱动,齿轮链传动
切刀材质:Cr12Mov 热处理制成
机座规格:H450 配吊环
电话

全国热线

18659295206

设备详情 / Introduction

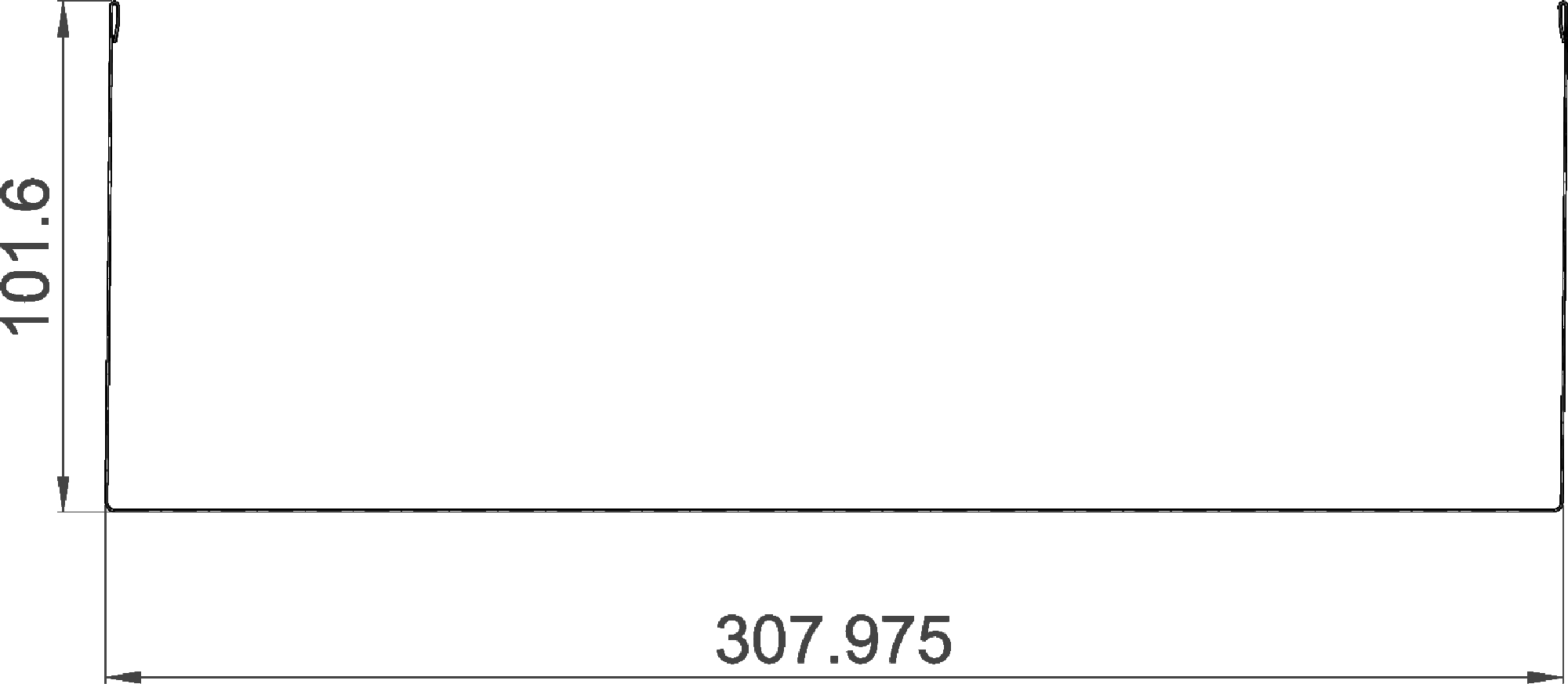

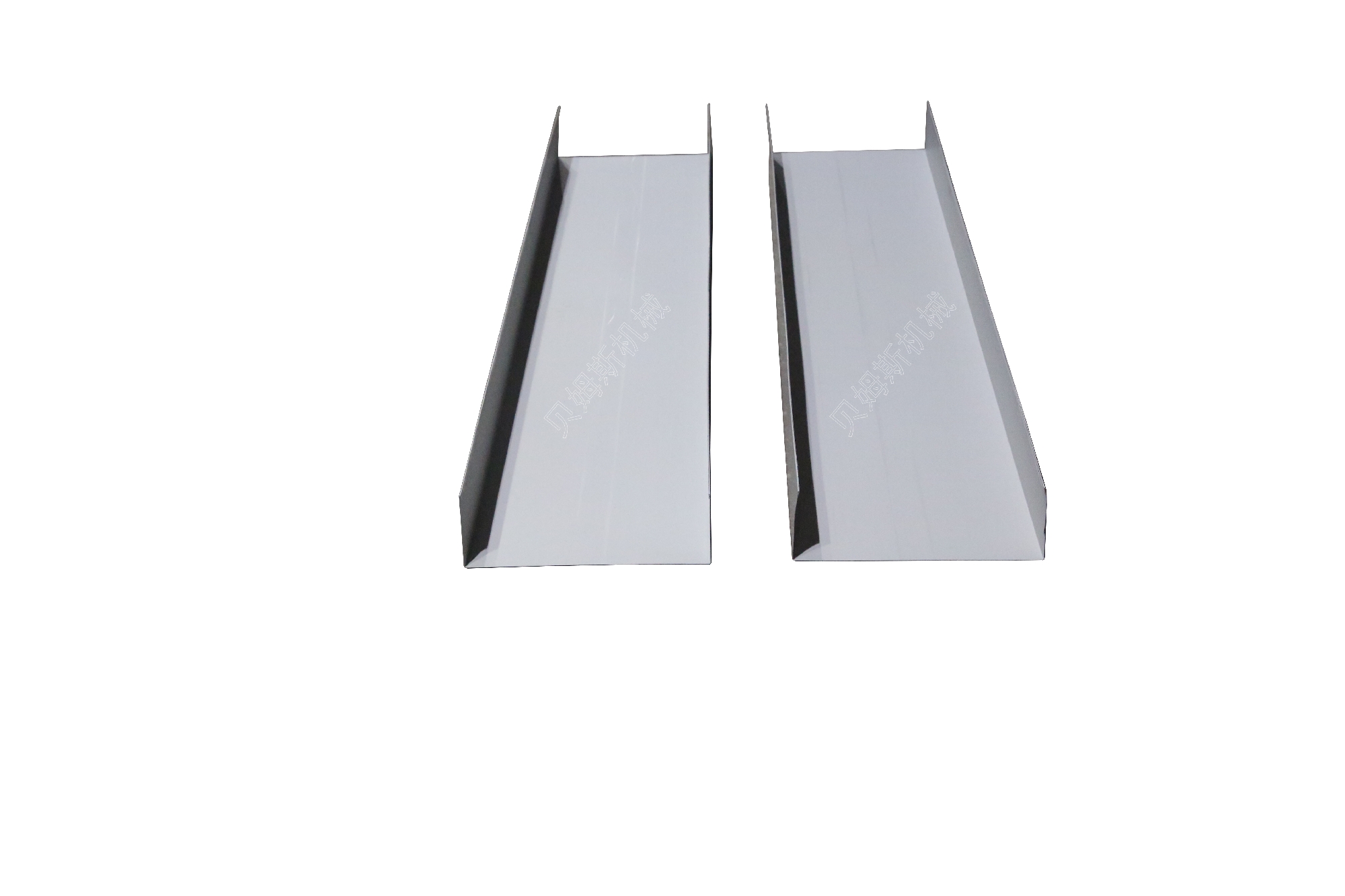

一、屋顶包边机YX101.6-308版型






二、屋顶包边机YX101.6-308视频展示

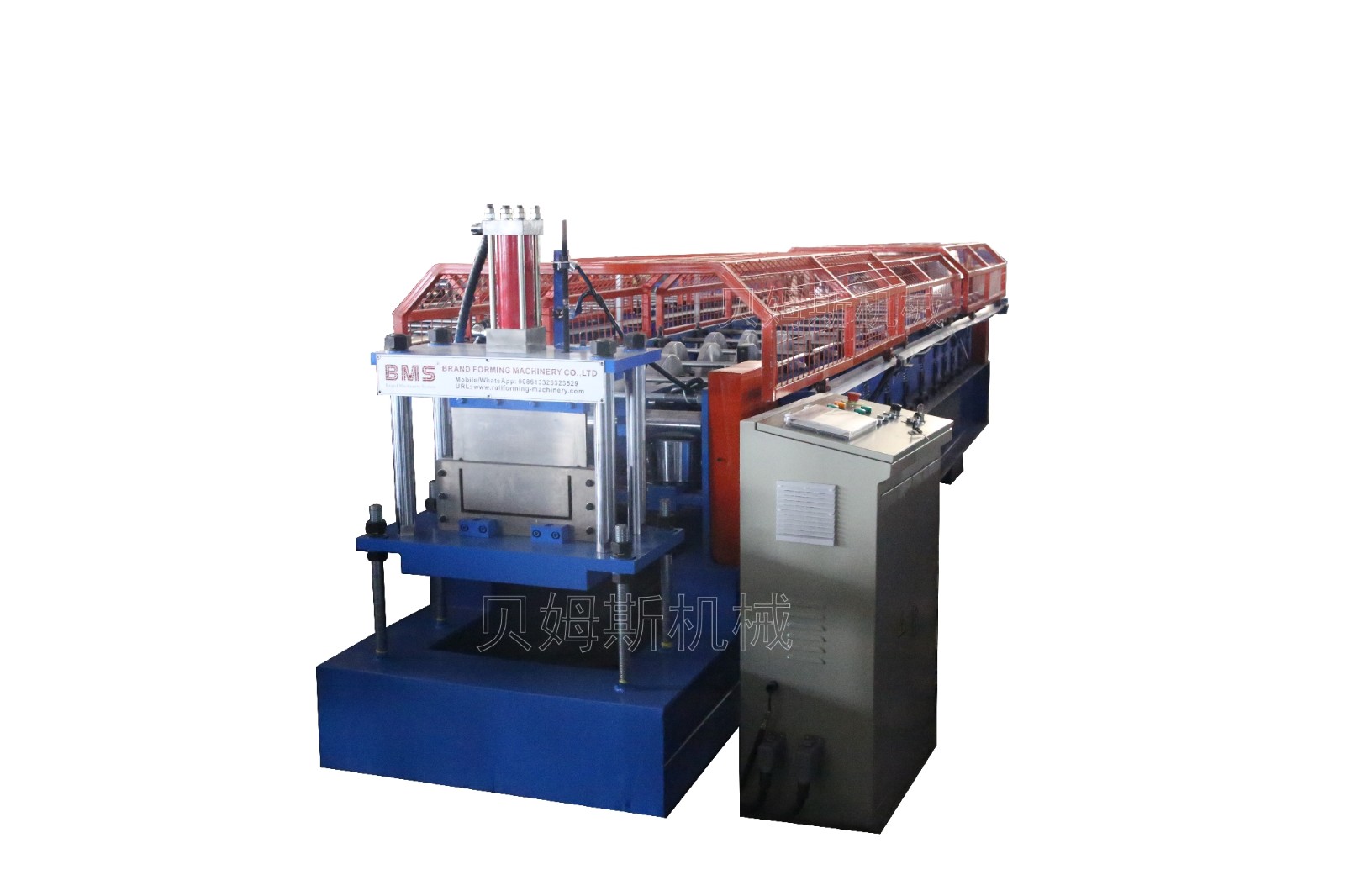

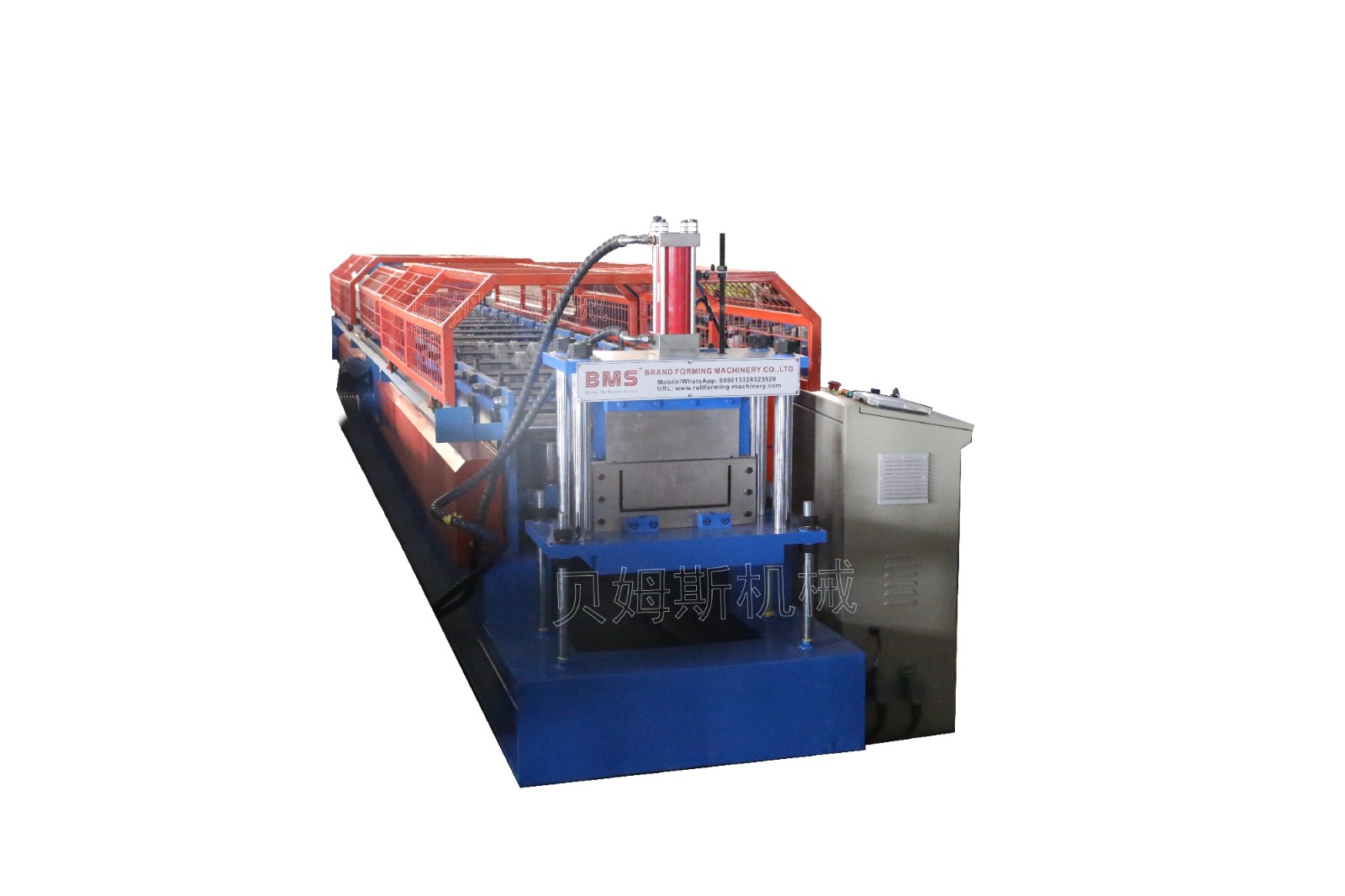

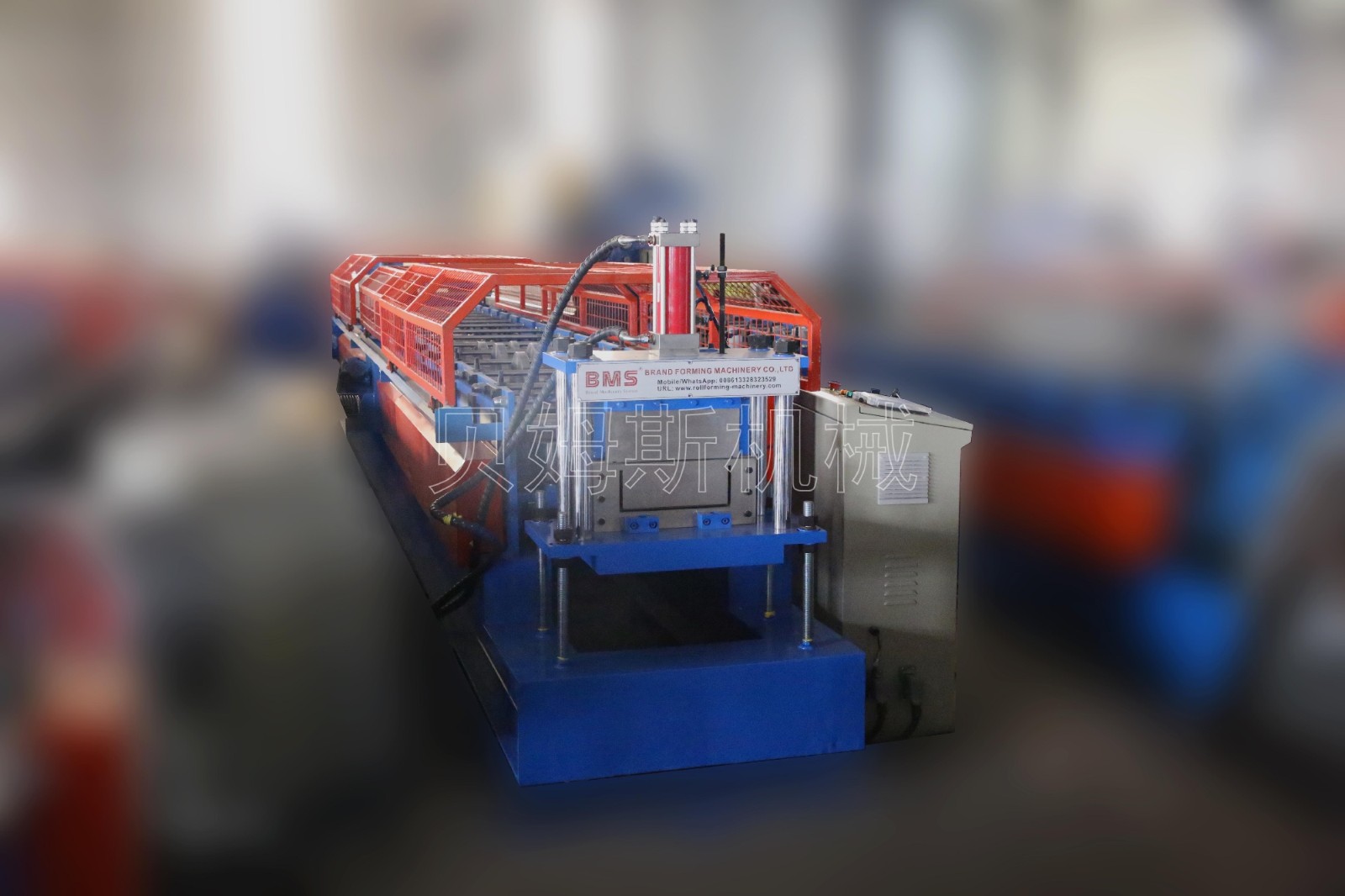

三、屋顶包边机YX101.6-308全景图









四、屋顶包边机YX101.6-308部件图

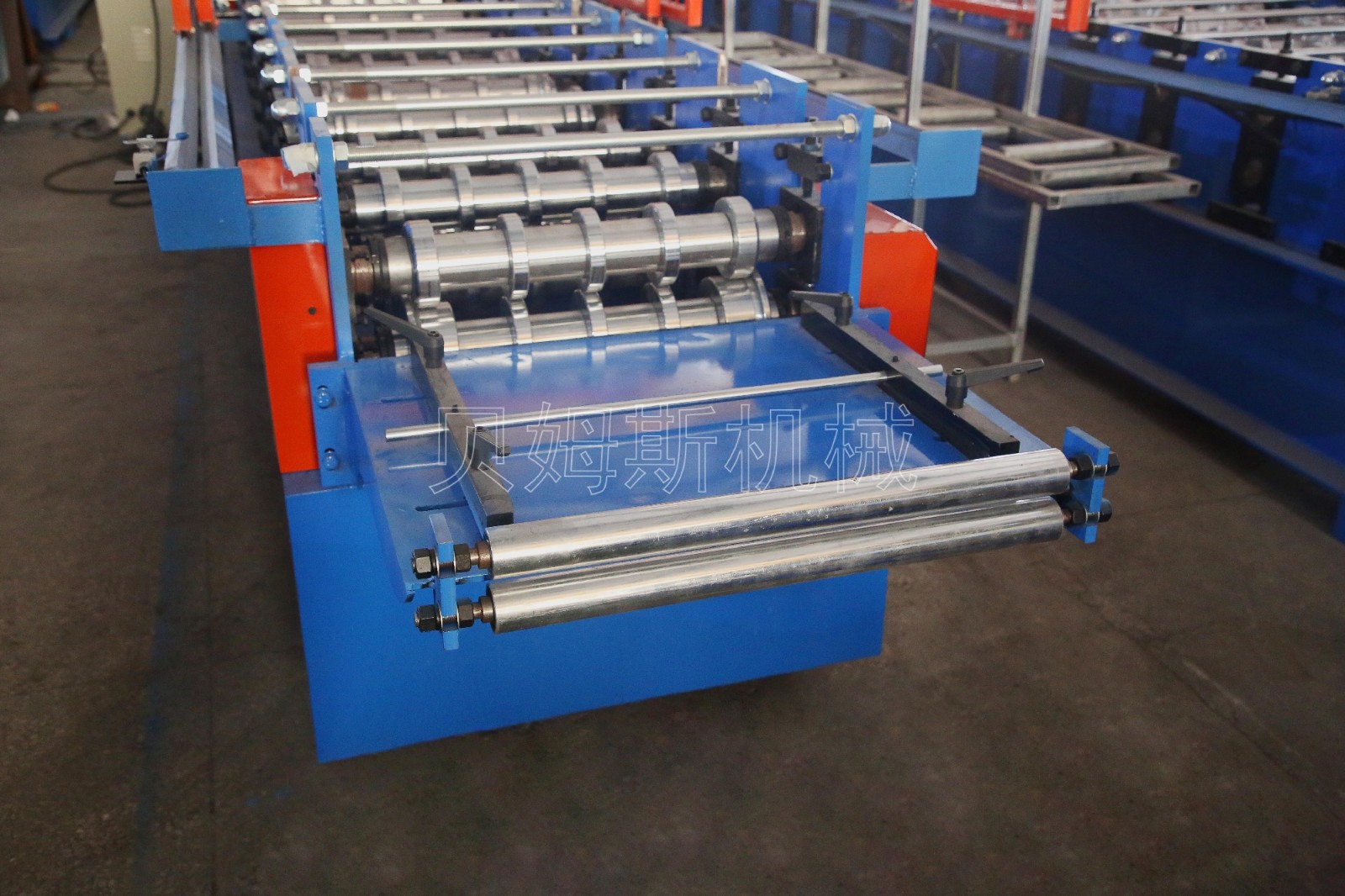

308屋顶包边机进料装置图


『进料装置』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

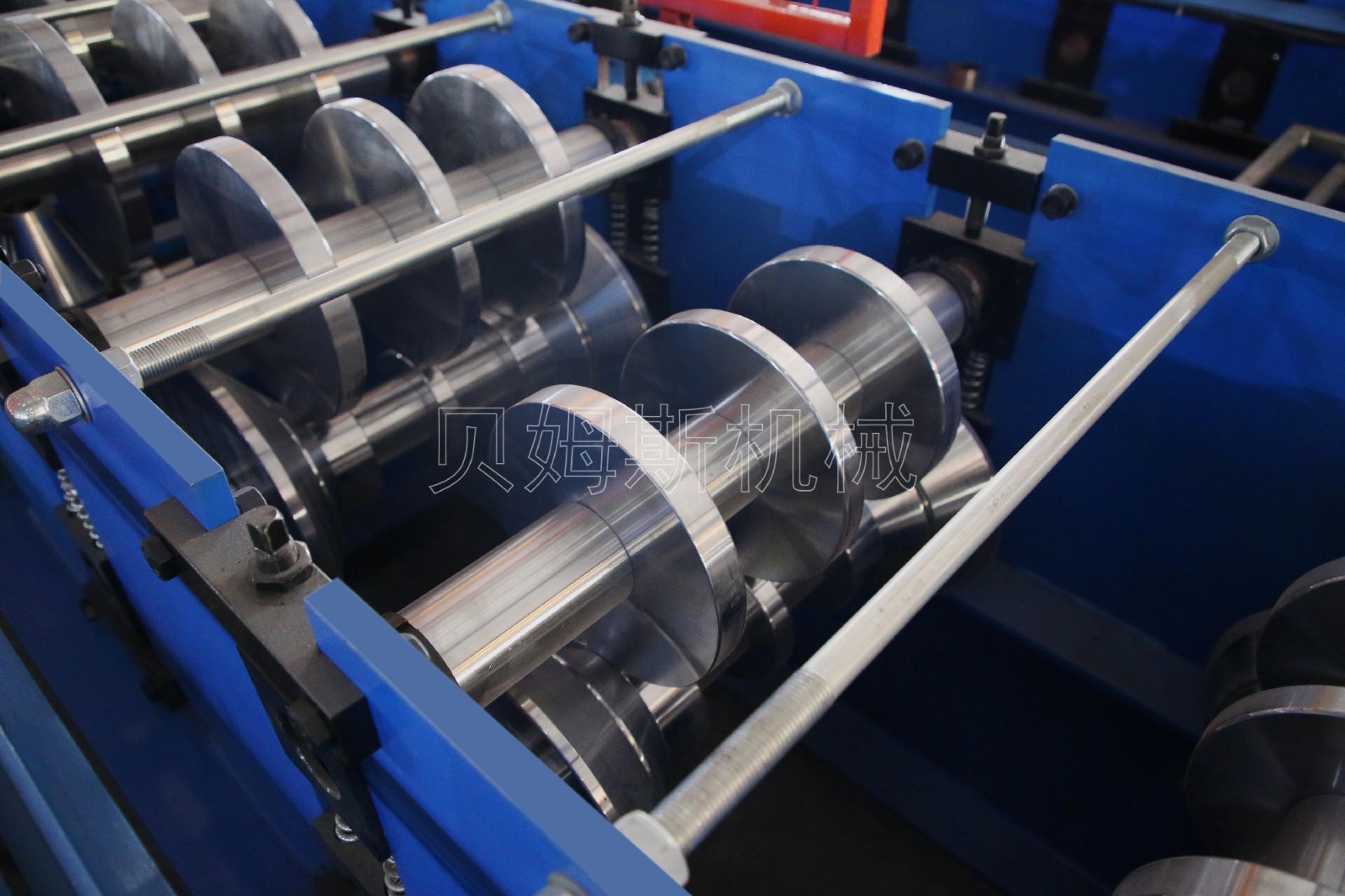

308屋顶包边机辊轴组件图


『辊轴组件』

①主轴直径:   φ70mm,    45#圆钢。

②辊轮材质:45#;粗车,CNC精车,镀硬铬,拉丝抛光。

③机座拉杆:φ22#电镀圆钢,增加墙板两侧刚性

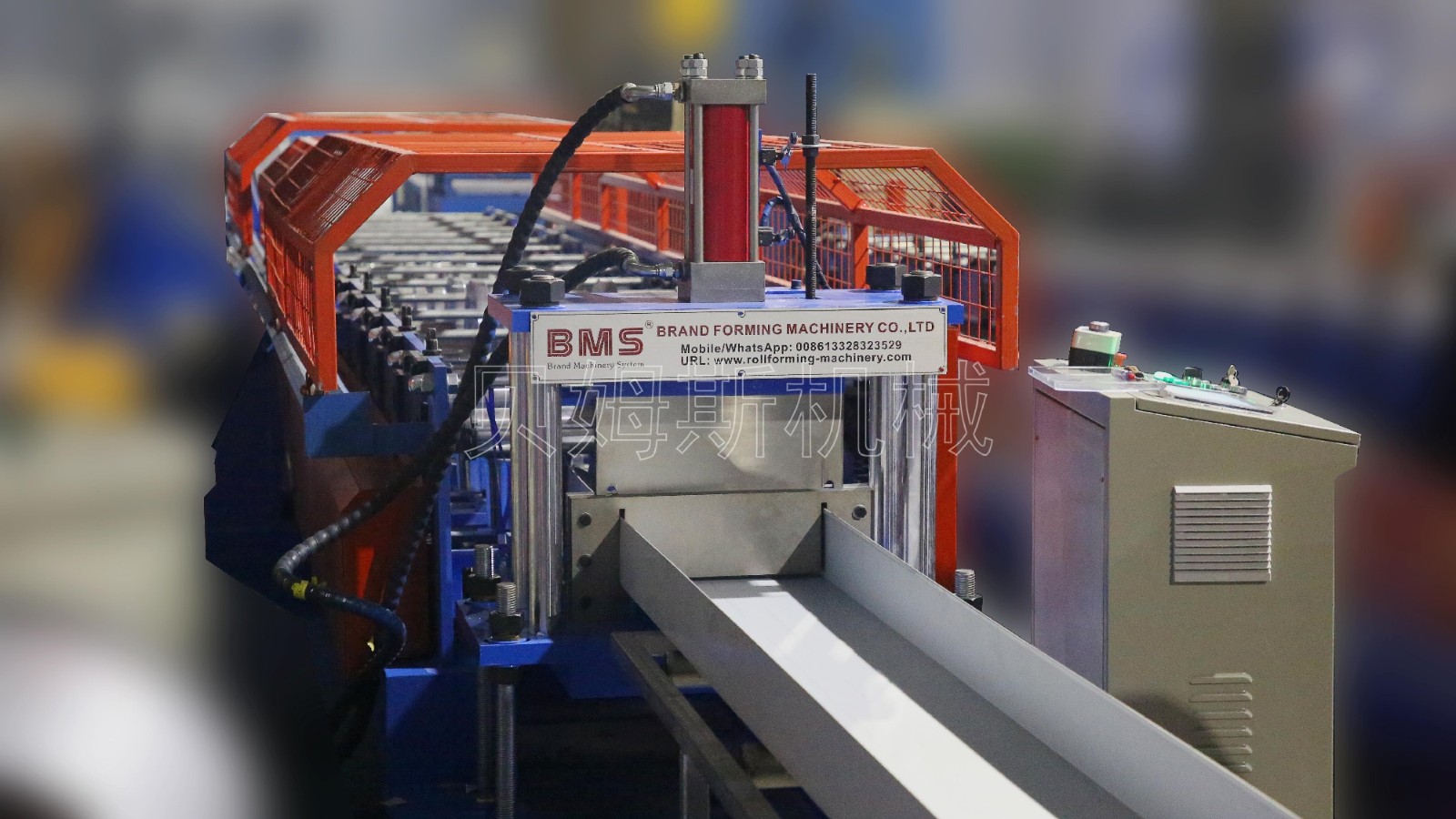

308屋顶包边机成型后剪图


『成型后剪』

①导向机构:双导柱滑轨,使剪切过程更加平稳。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工。

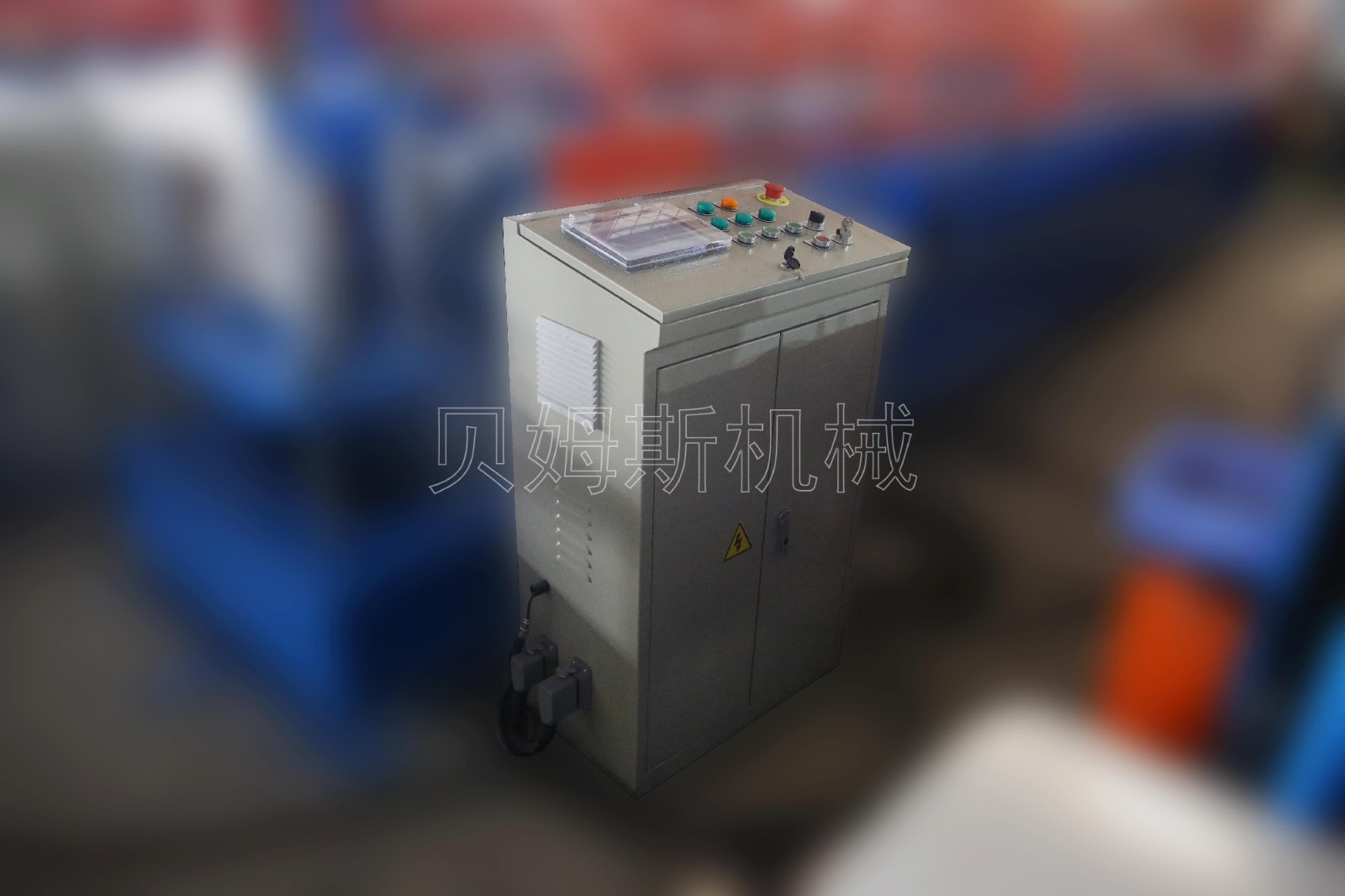

308屋顶包边机PLC控制柜图


『PLC控制柜』

① P L C :采用 施耐德/西门子 高精度PLC电子装置。

②变频器:施耐德/西门子,运行高效恒稳。

③控制元件:施耐德电子,使用寿命长,故障率低。

④触屏操控:采用施耐德/西门子输入生产数据,自动完成生产要求。


五、屋顶包边机YX101.6-308成型用途

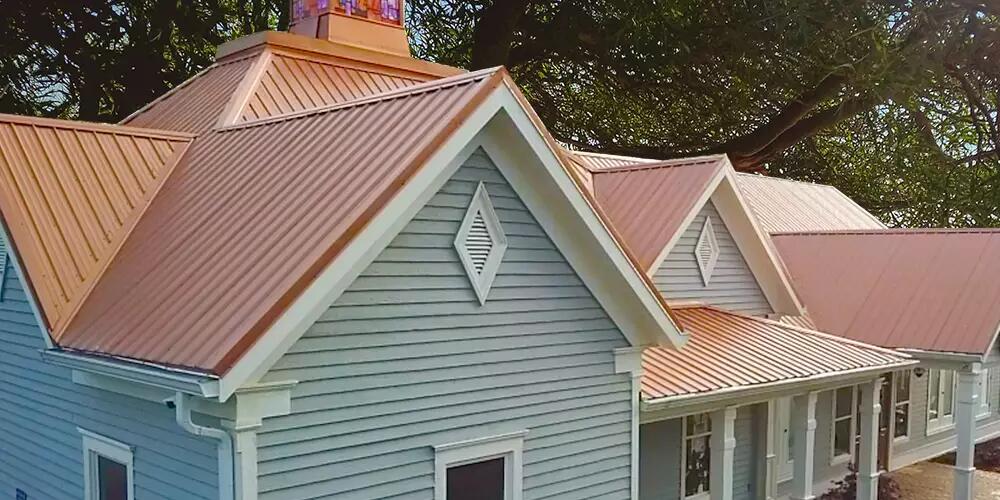

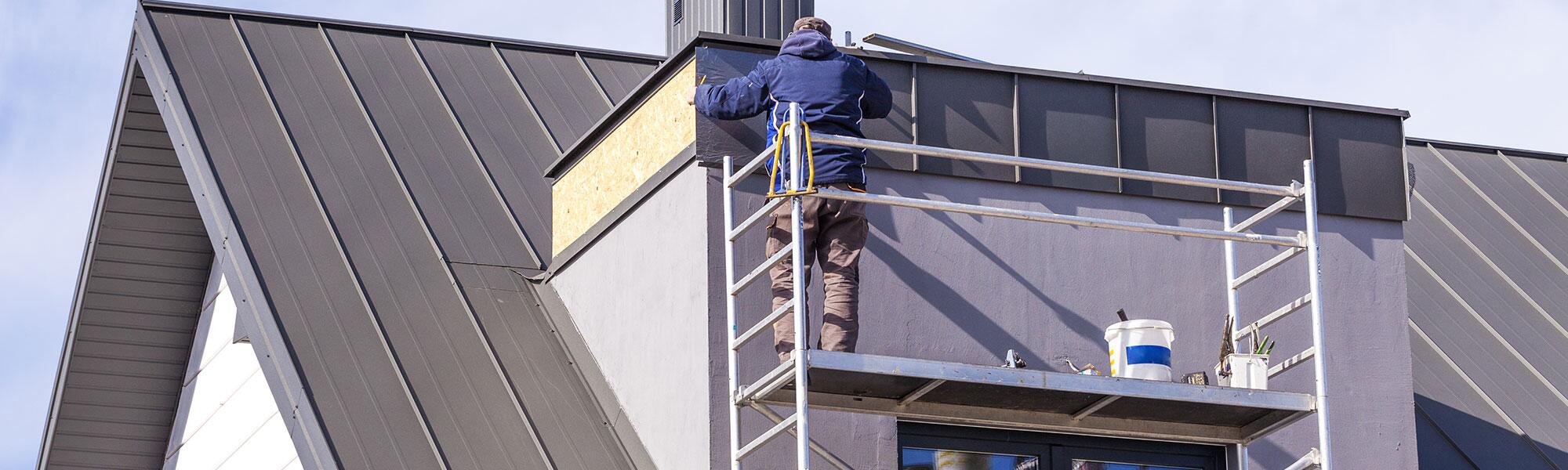

YX101.6-308屋顶包边成型机是用于生产钢结构行业,多应用于房顶屋檐、公园凉亭、私人别墅等屋面建筑的屋顶包边
