帽型檩条设备YX55/80-150

设备型号:YX55/80-150
压制板厚:5mm
用料材质:镀锌板、冷轧板
成型道次:12道成型
成型速度:22m/min(不包括冲孔和剪切的速度)
驱动方式:电机驱动,齿轮链条传动
电机功率:22KW 变频调速
驱动方式:电机驱动,齿轮链传动
切刀材质:Cr12Mov 热处理制成
机座规格:H450
电话

全国热线

18659295206

设备详情 / Introduction

一、帽型檩条设备YX55/80-150版型


版型图_00003


版型图_00002

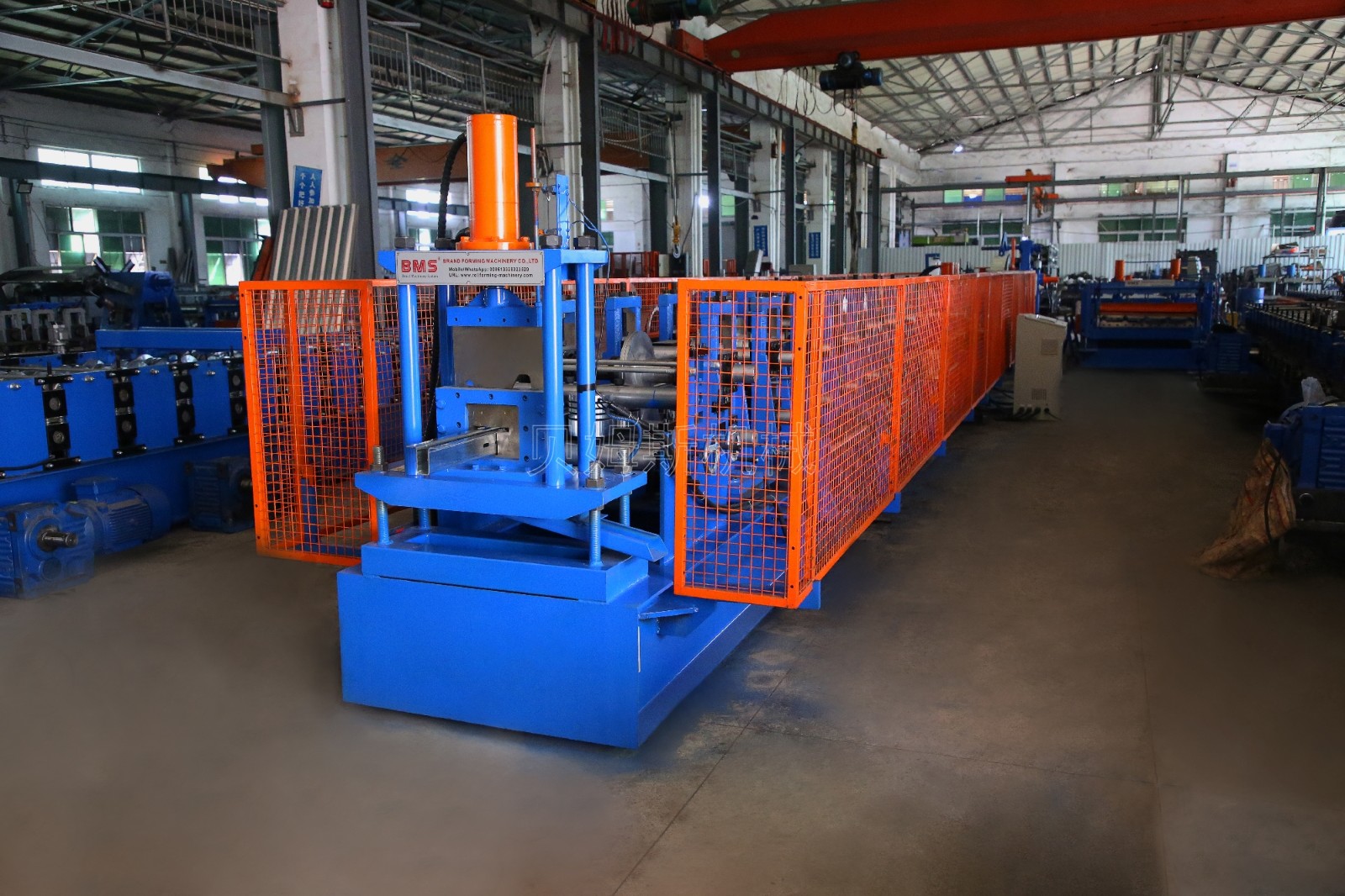

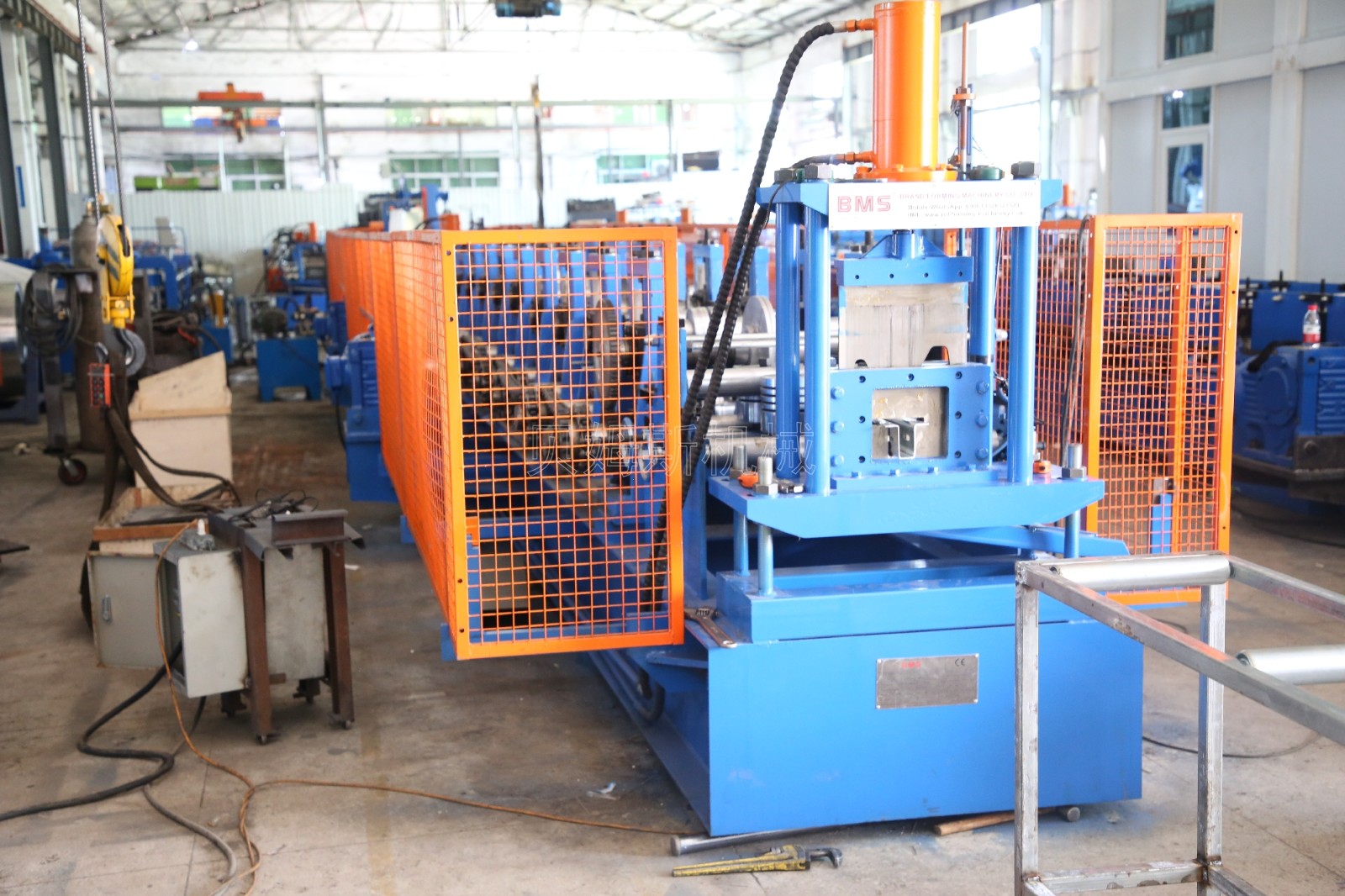

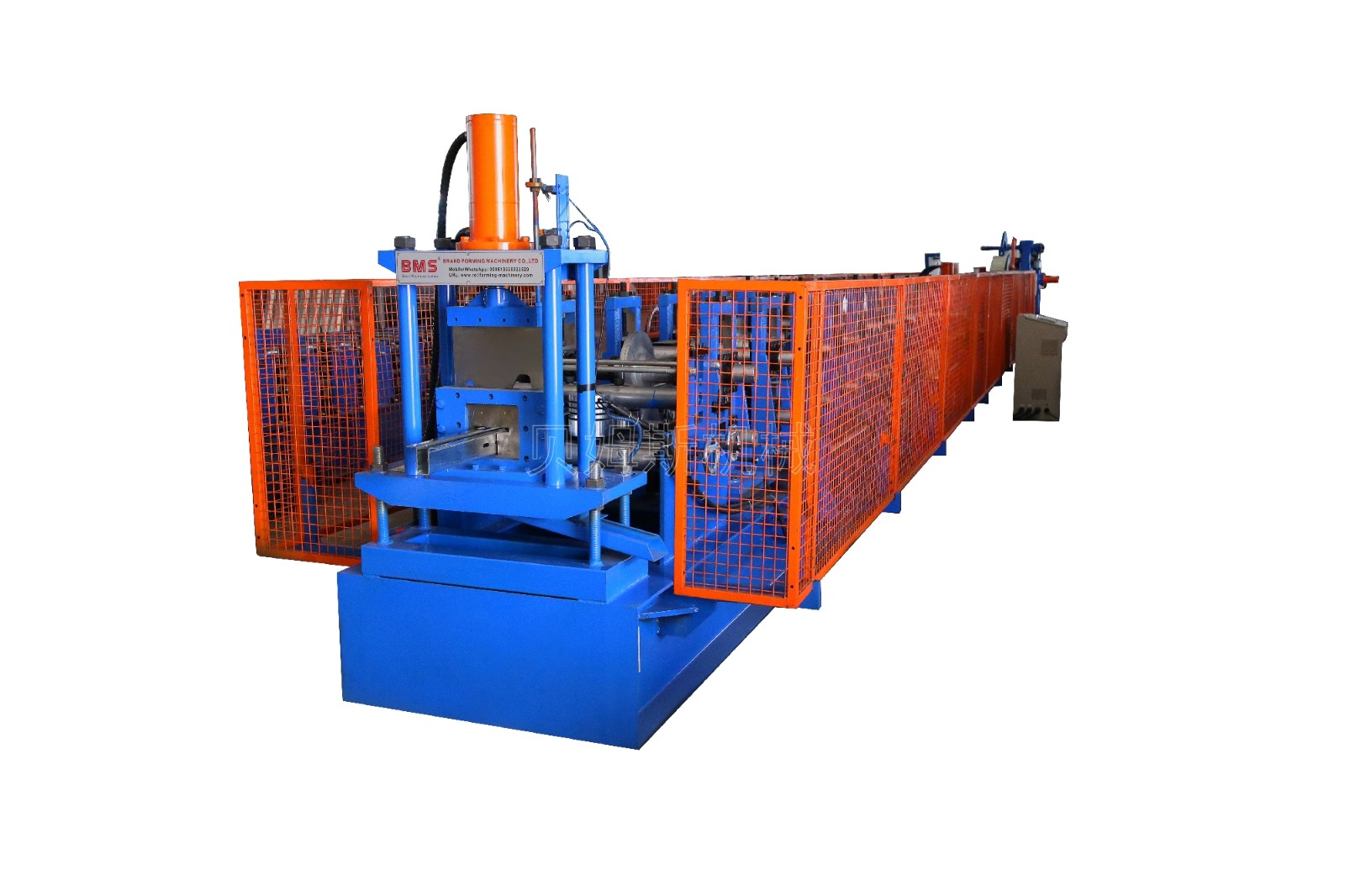

二、帽型檩条设备YX55/80-150全景图


设备详情图_00006




设备详情图_00010


设备详情图_00005


三、帽型檩条设备YX55/80-150部件图


帽型檩条设备

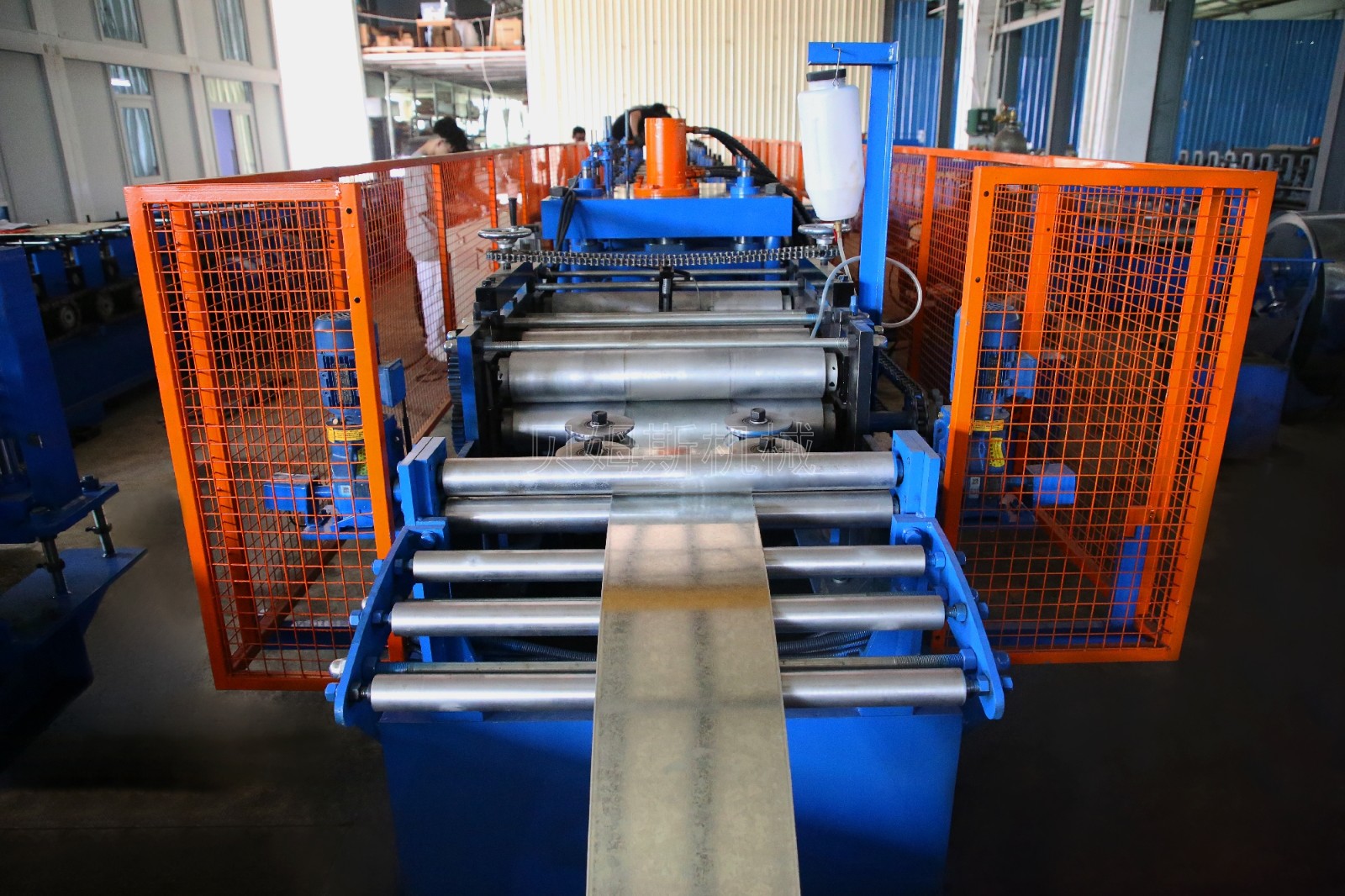

『进料装置』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

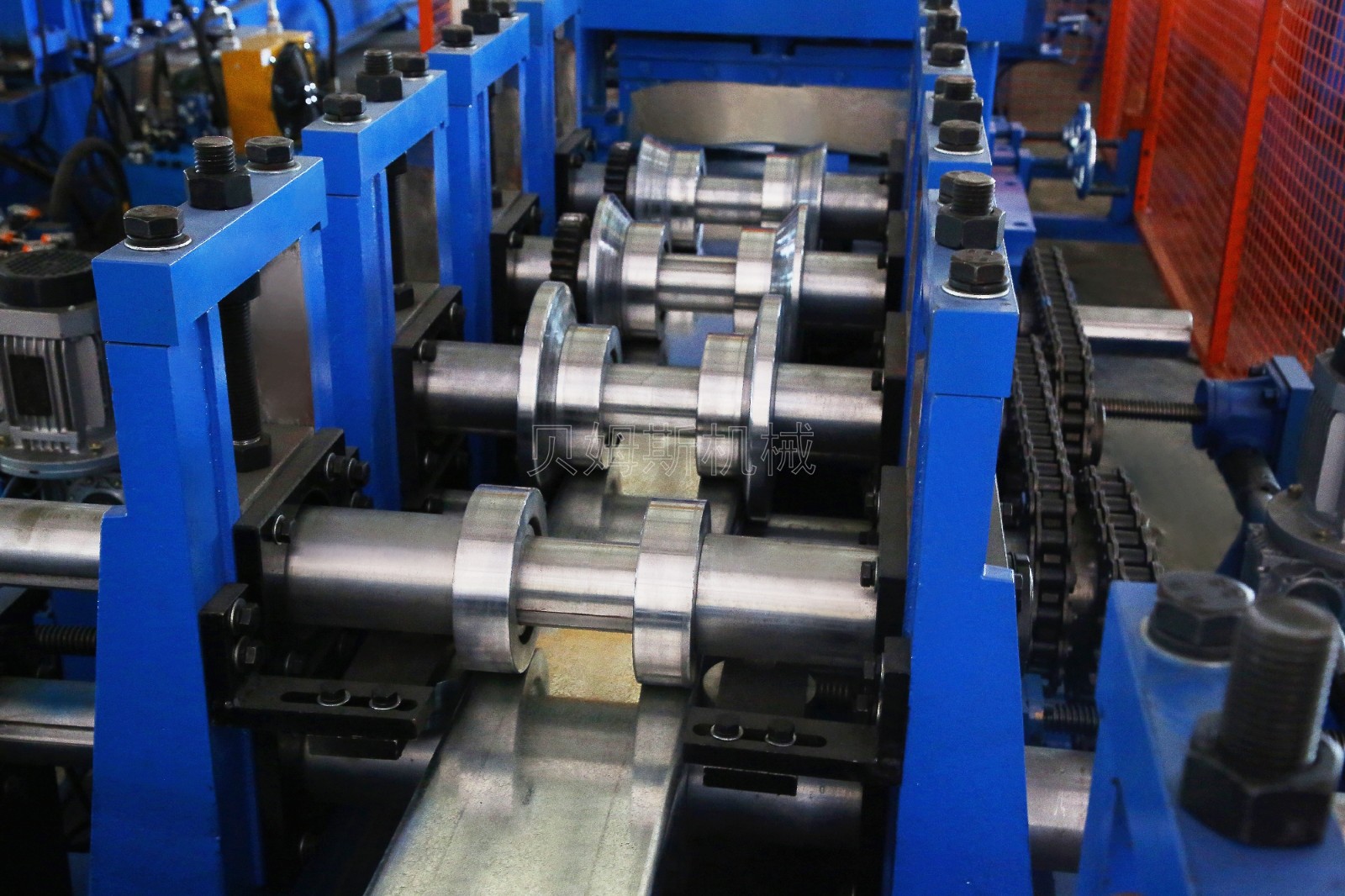

YX55/80-150帽型檩条设备辊轴组件图


『辊轴组件』

①主轴直径:   φ90mm,45#圆钢。

②辊轮材质:Cr12MoV,热处理HRC58-62度。

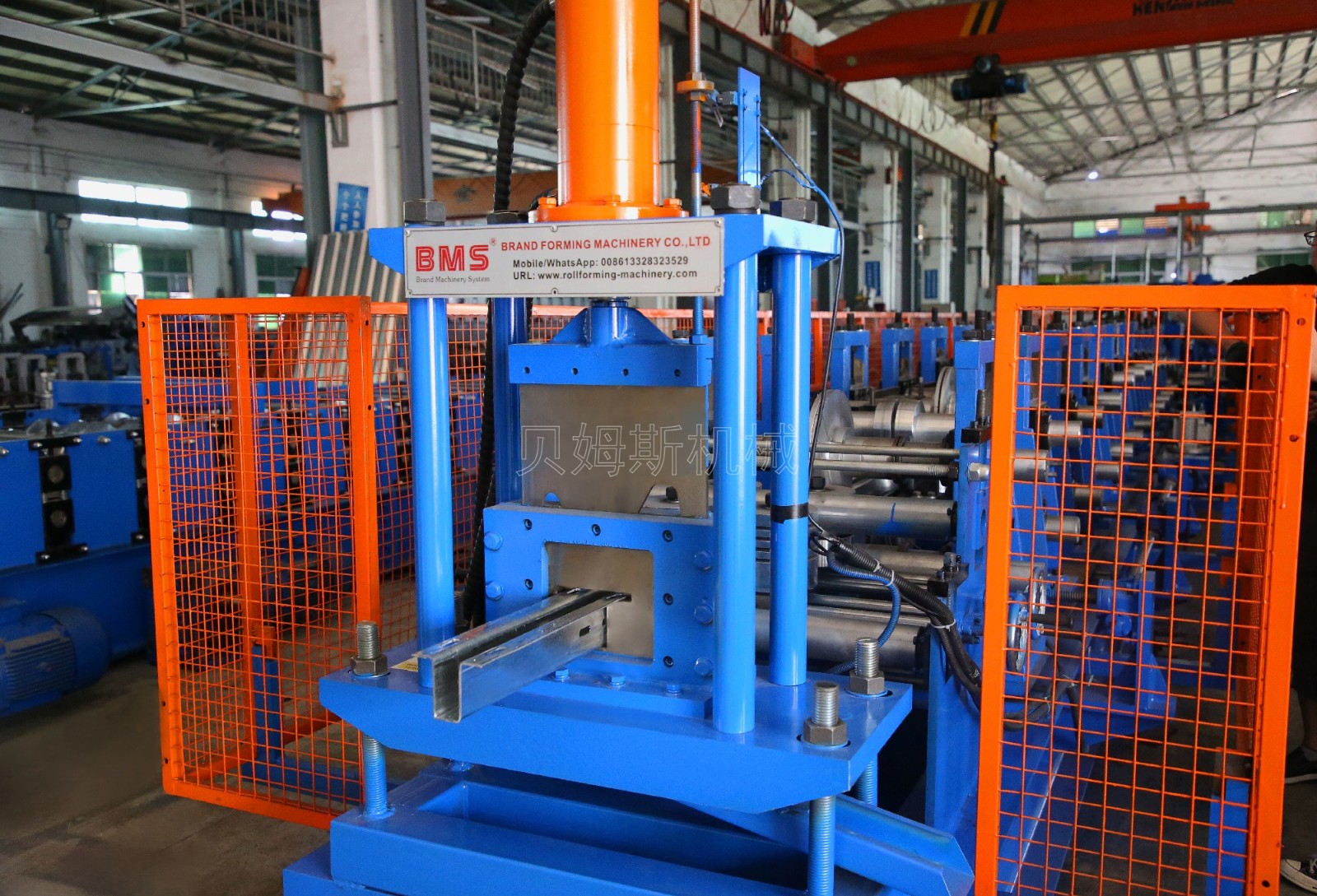

YX55/80-150帽型檩条设备成型后剪图


『成型后剪』

①导向机构:双导柱滑轨,使剪切过程更加平稳。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工。


YX55/80-150帽型檩条设备PLC控制柜图


『PLC控制柜』

① P L C :采用 西门子 高精度PLC电子装置。

②变频器:施耐德,运行高效恒稳。

③控制元件:西门子电子,使用寿命长,故障率低。

④触屏操控:采用西门子输入生产数据,自动完成生产要求。


四、帽型檩条设备YX55/80-150成型用途

YX55/80-150帽型檩条设备,是用于生产“帽型龙骨”的轻钢龙骨机,常用于工厂、写字楼、办公司、大中型购物中心、商场商铺、超市等室内建筑装修的装饰龙骨结构的“帽型装饰龙骨”。
