P型横梁成型机YX100-50

设备型号:YX100-50
材料厚度:1.2~1.5mm
成型道次:18 道成型
成型速度:12 米/分钟
驱动方式:电机驱动,齿轮链传动
电机功率:11KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H400
电话

全国热线

18659295206

设备详情 / Introduction

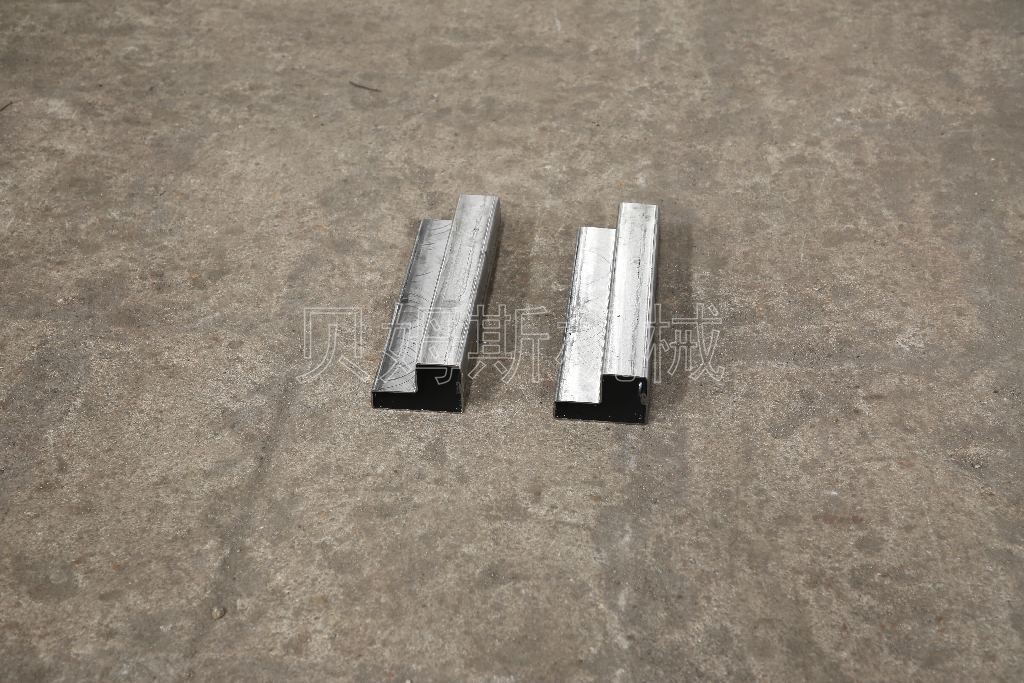

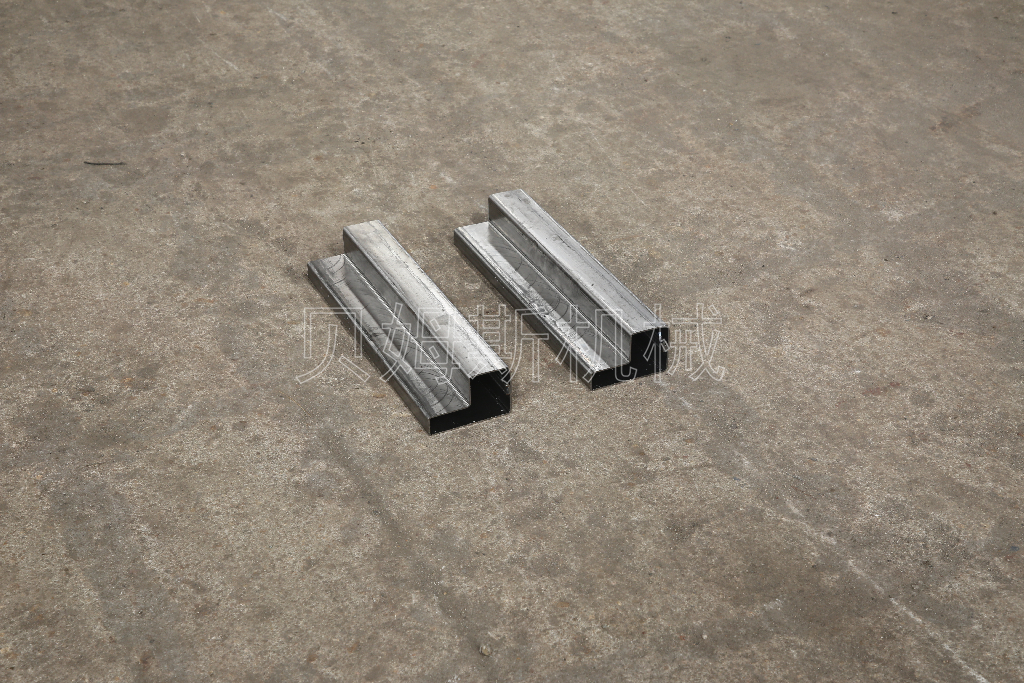

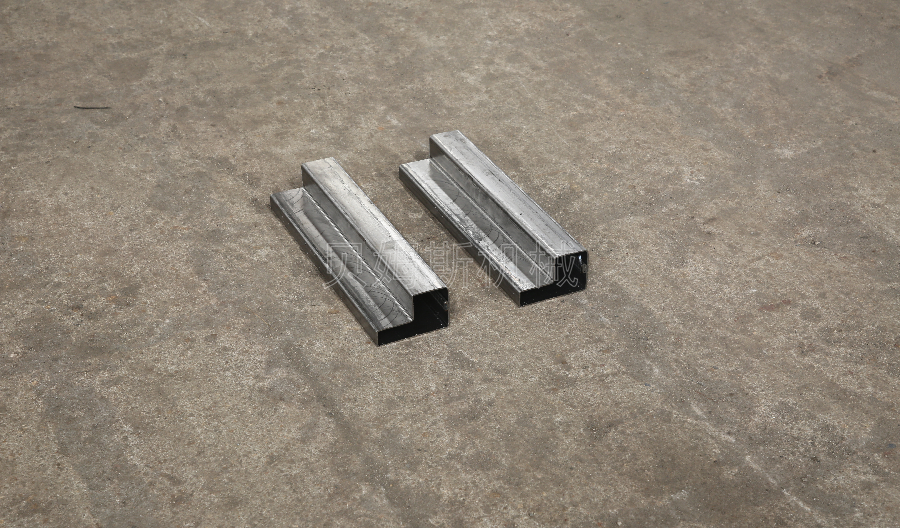

一、P型横梁成型机YX100-50/YX80-50版型


2019-09-02_00006.


2019-09-02_00005.


二、P型横梁成型机YX100-50视频展示

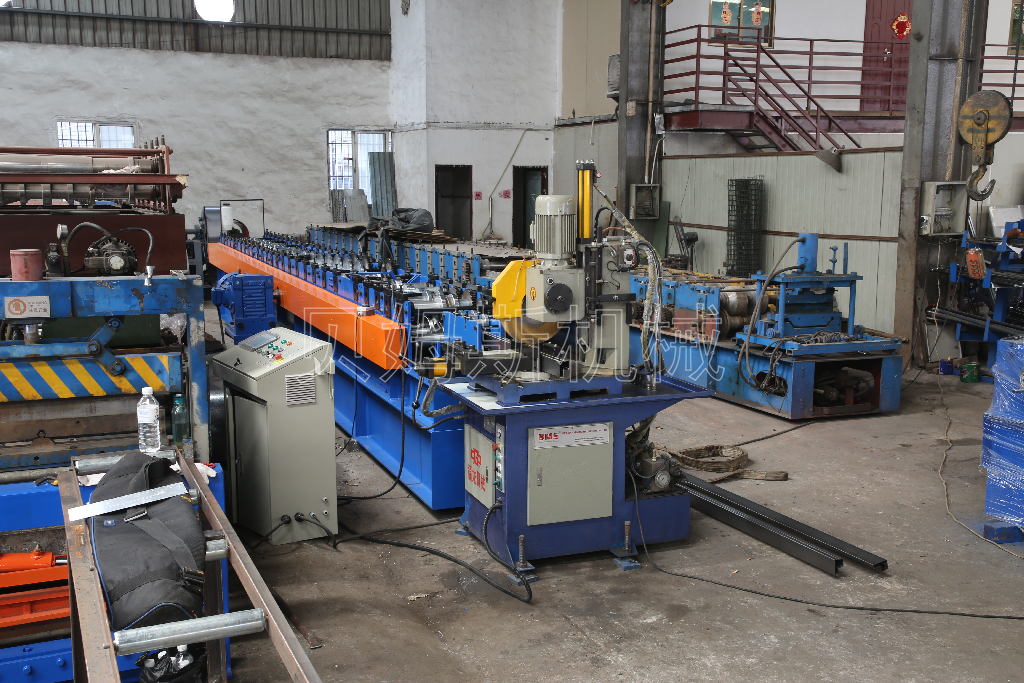

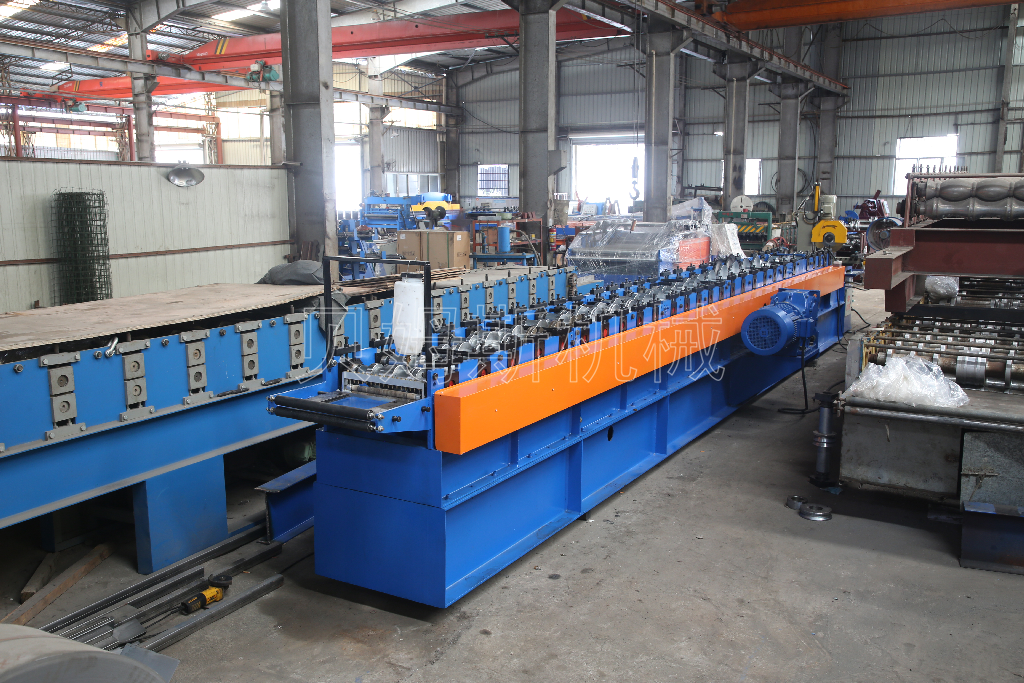

三、P型横梁成型机YX100-50全景图


2019-09-02_00001.


2019-09-02_00005.


2019-09-02_00001.


四、P型横梁成型机YX100-50部件图

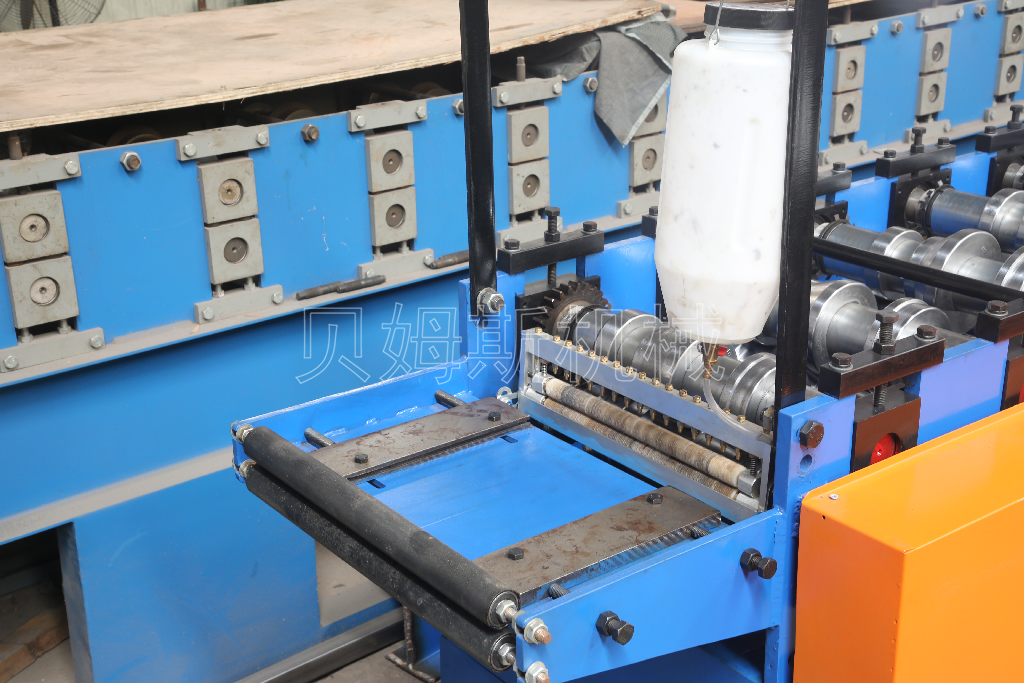

P型横梁成型机进料装置图.


『进导料向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷递进的作用。

③导向辊:上下圆辊设计,使进料过程更加顺畅。

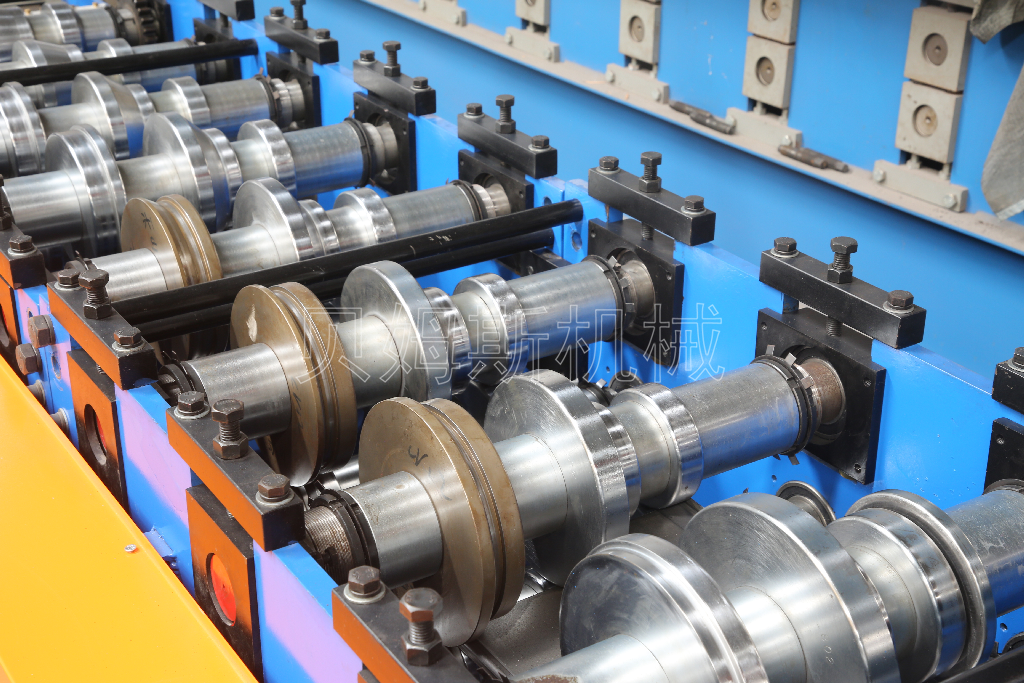

P型横梁成型机辊轴组件图.


『辊轴组件』

①主轴直径:   φ65mm   45#圆钢。

②辊轮材质:精车后镀硬铬,镜面抛光,热处理。

③冷弯成型:料卷一道道冷弯成型的过程。

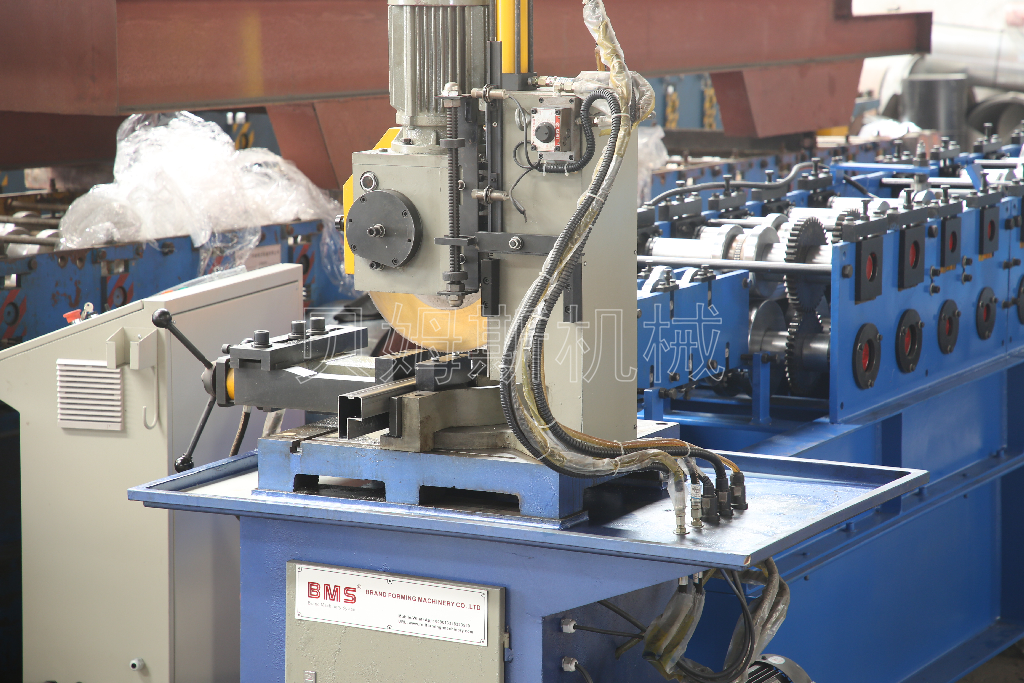

P型横梁成型机成型后剪图.


『成型后剪』

①导向机构:上下移动剪切,切口平整无变形。

②定位底座:稳固板材两端,配合剪切系统的切割。

③无齿锯:采用高速飞锯剪切,切口平整无毛刺。

④后剪刀架:Q235钢板,焊接后退火处理,精加工。

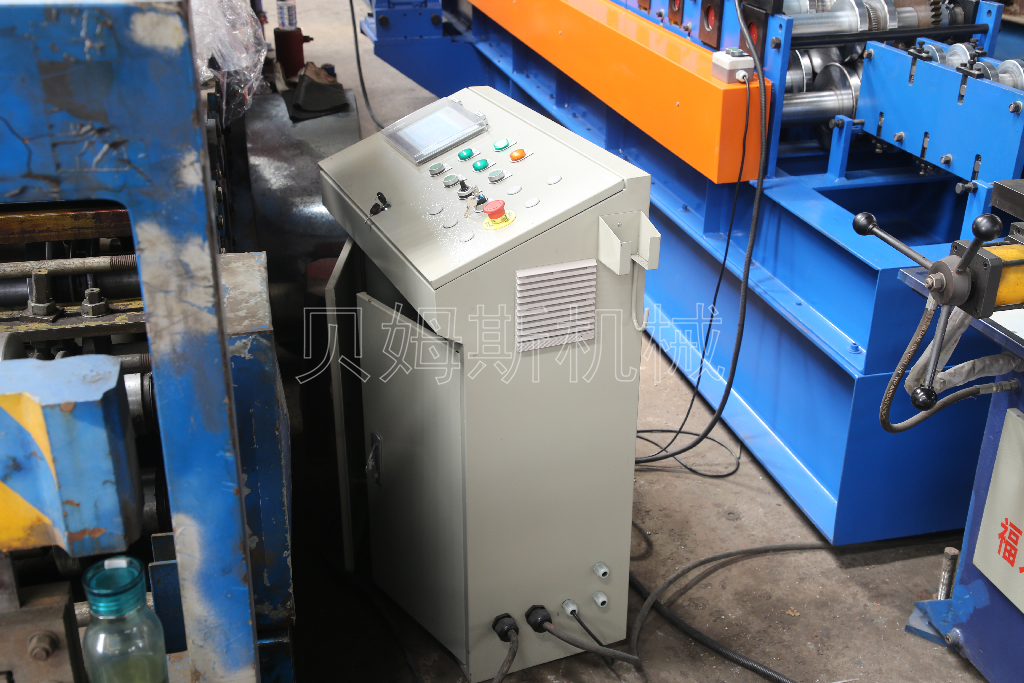

P型横梁成型机PLC控制柜图.


『PLC控制柜』

① P L C :采用台达/施耐德高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


五、P型横梁成型机YX100-50成型用途

YX100-50货架P型横梁成型机是用于生产货架系列组件的横梁设备。出产的成品为“P型横梁”。多应用于仓储仓库、超市商场和大小型购物中心的货物陈列、摆放、商品展示等轻型货架组件之一的“货架横梁”
